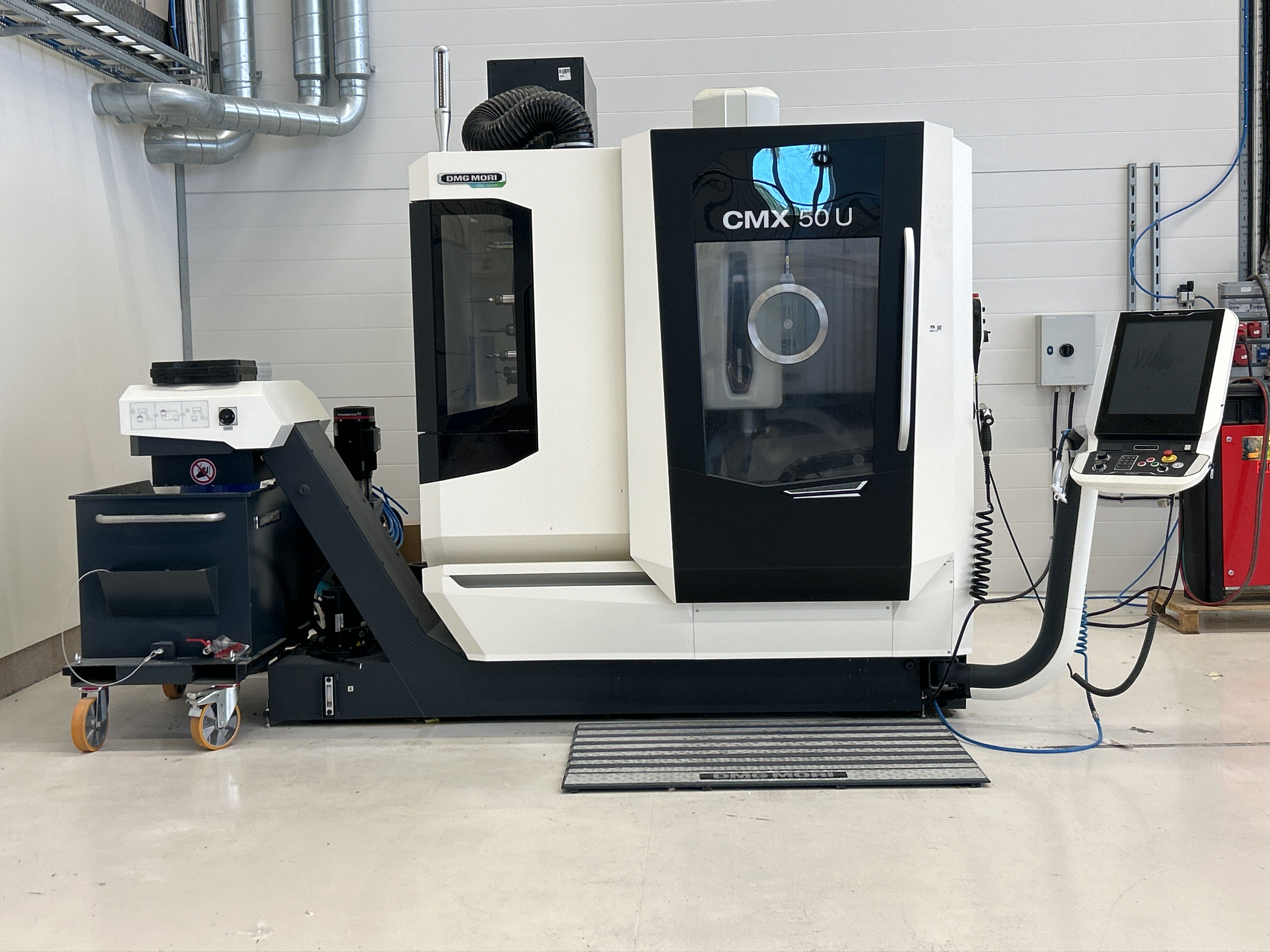

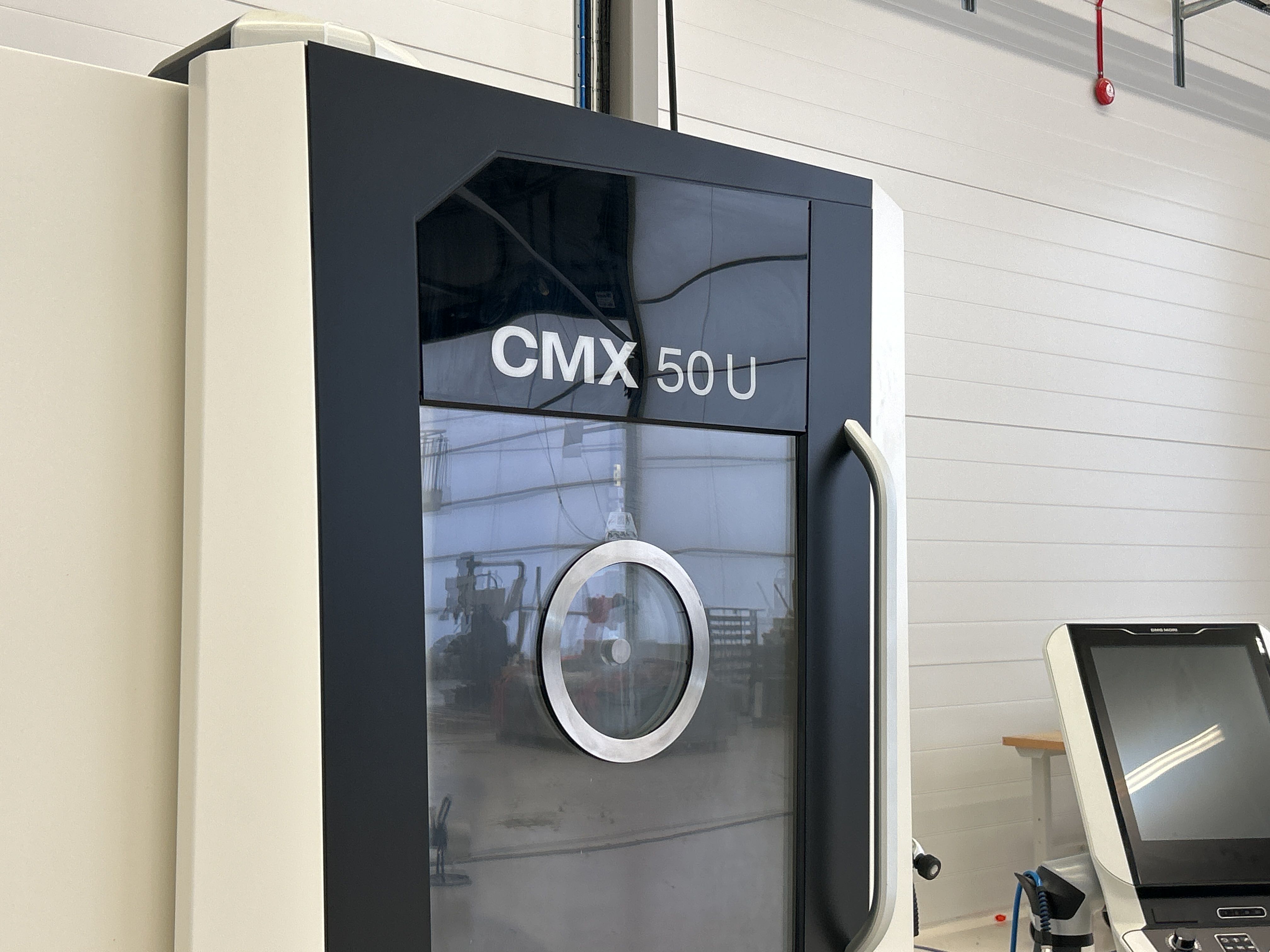

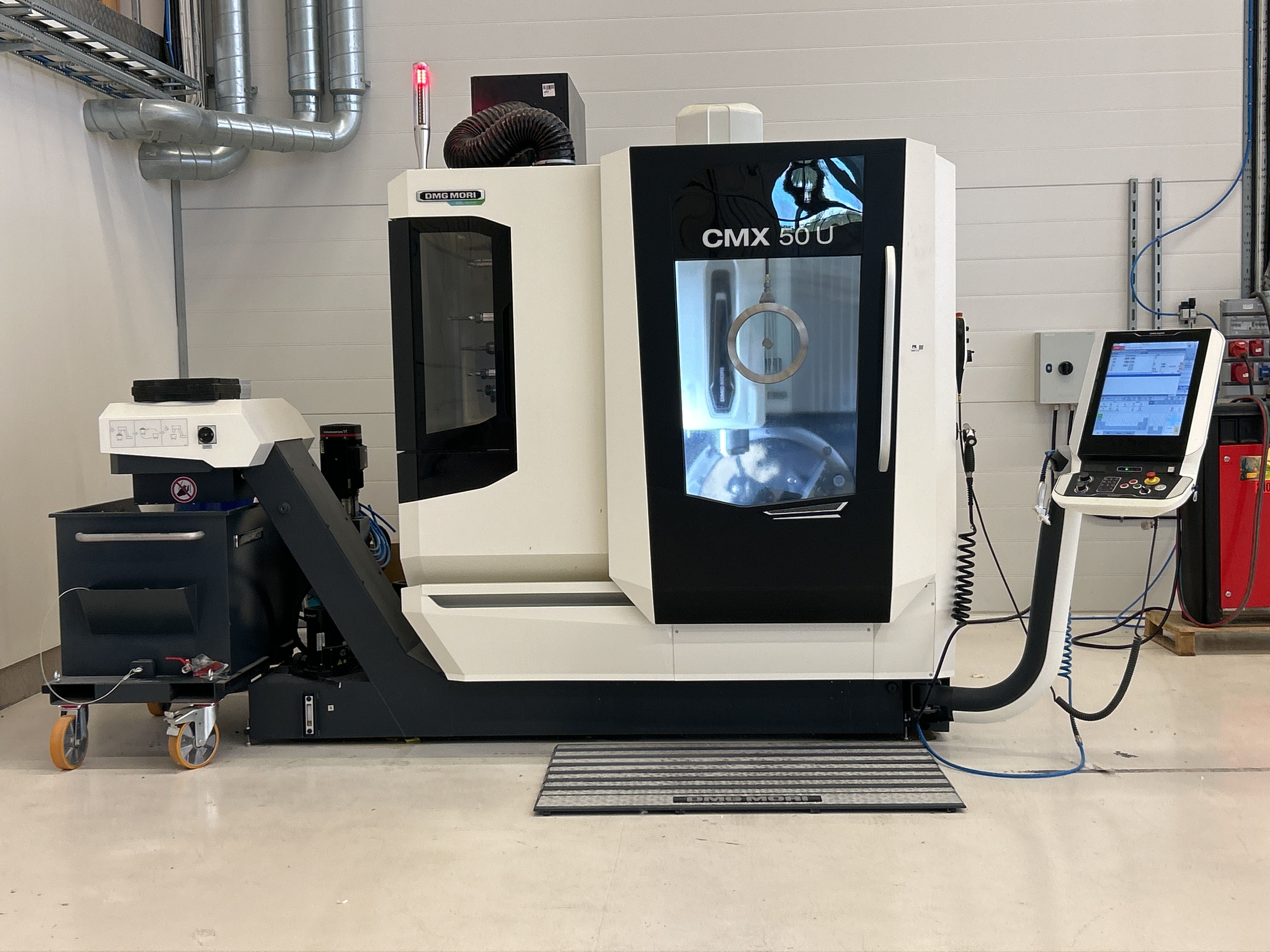

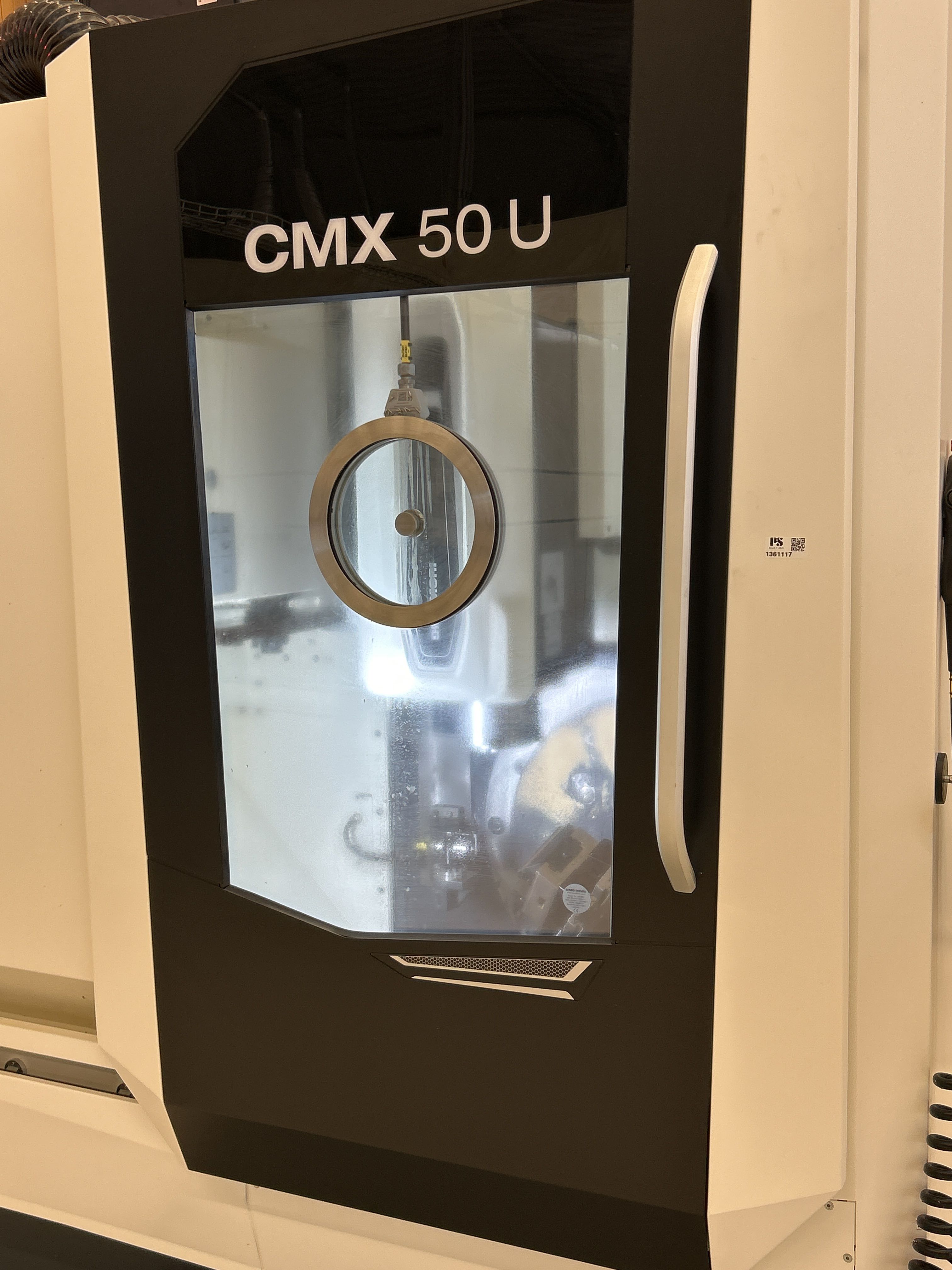

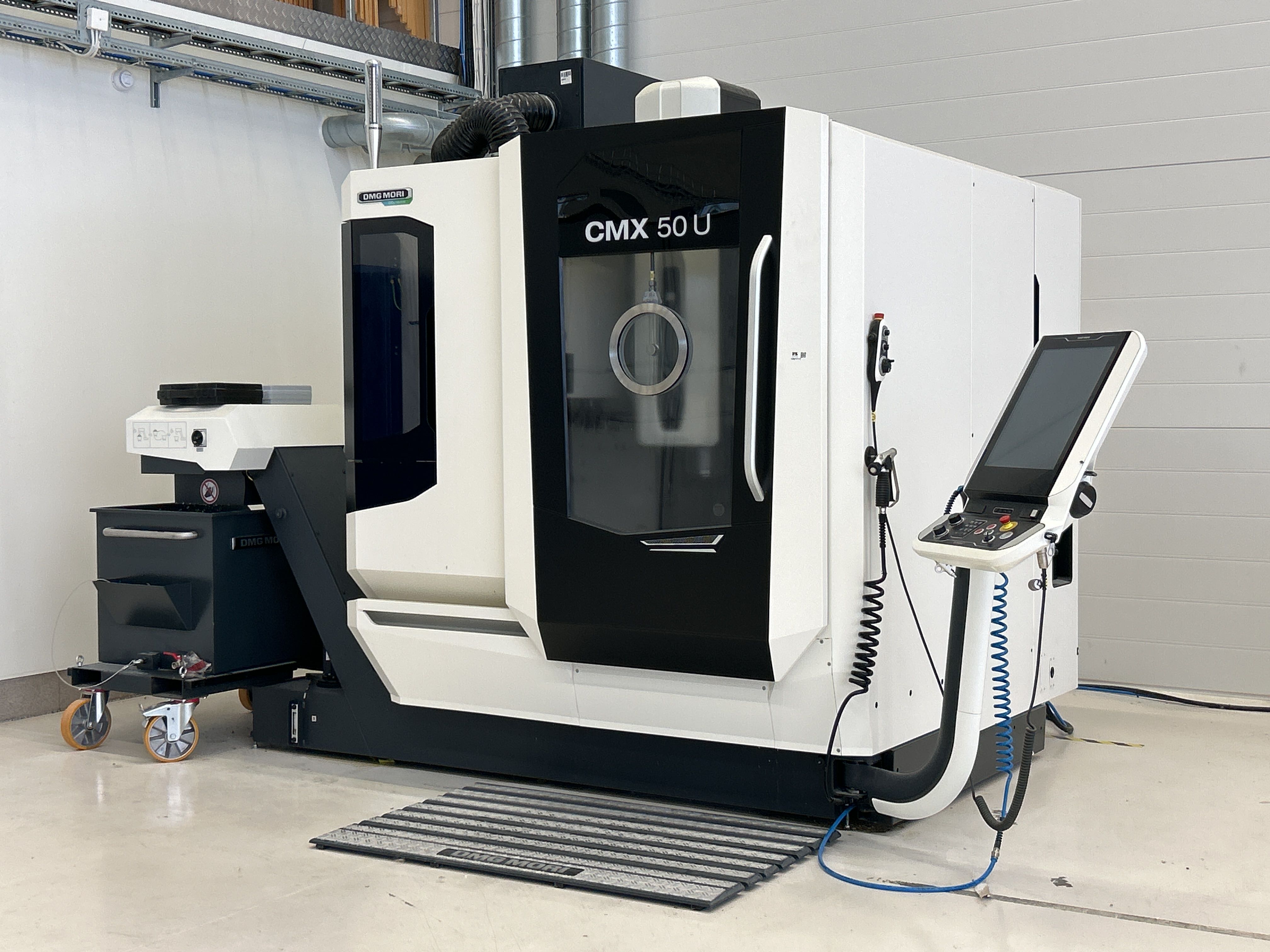

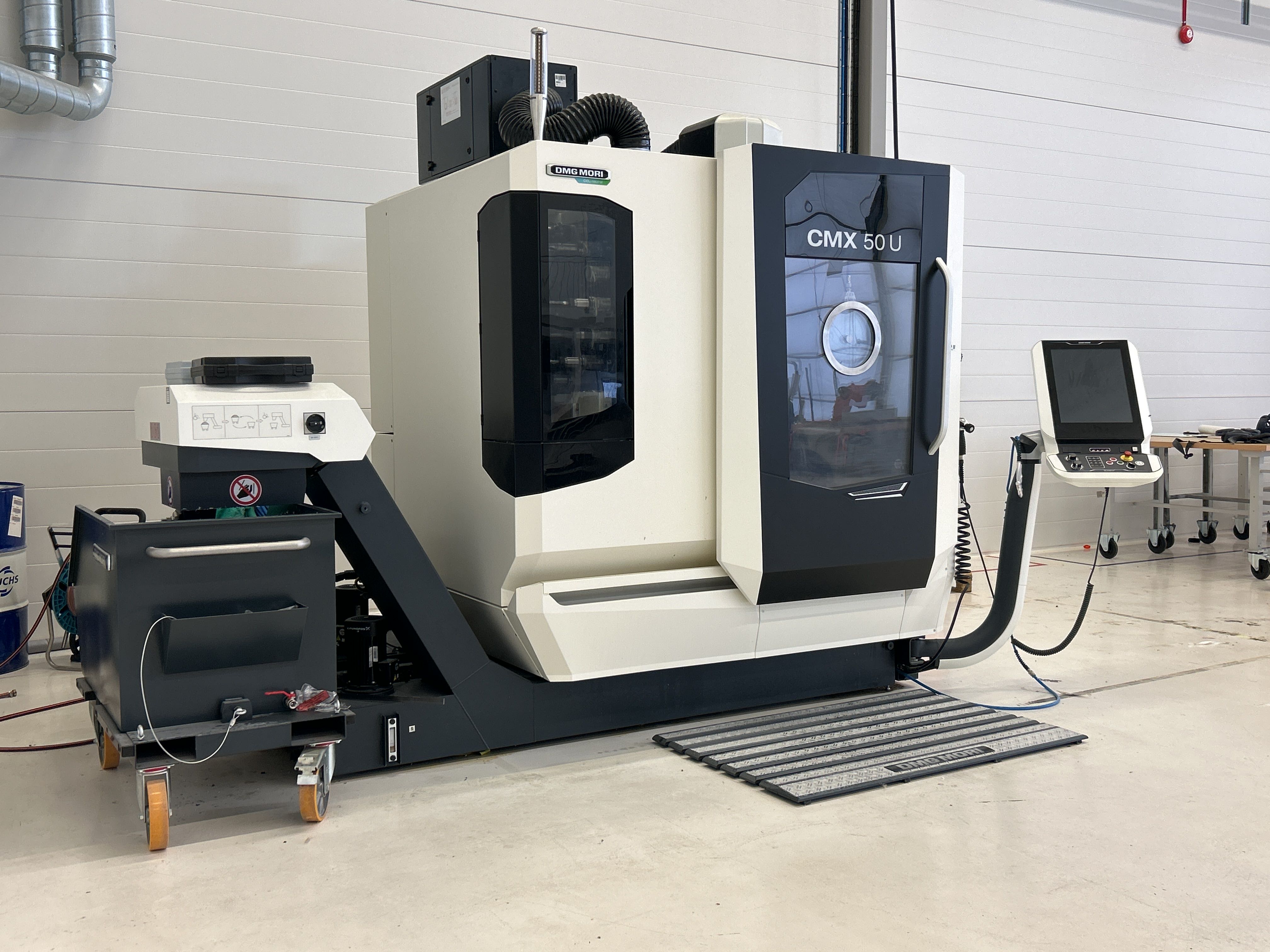

CNC-maskin 5-axlig - DMG Mori CMX 50 U -2023

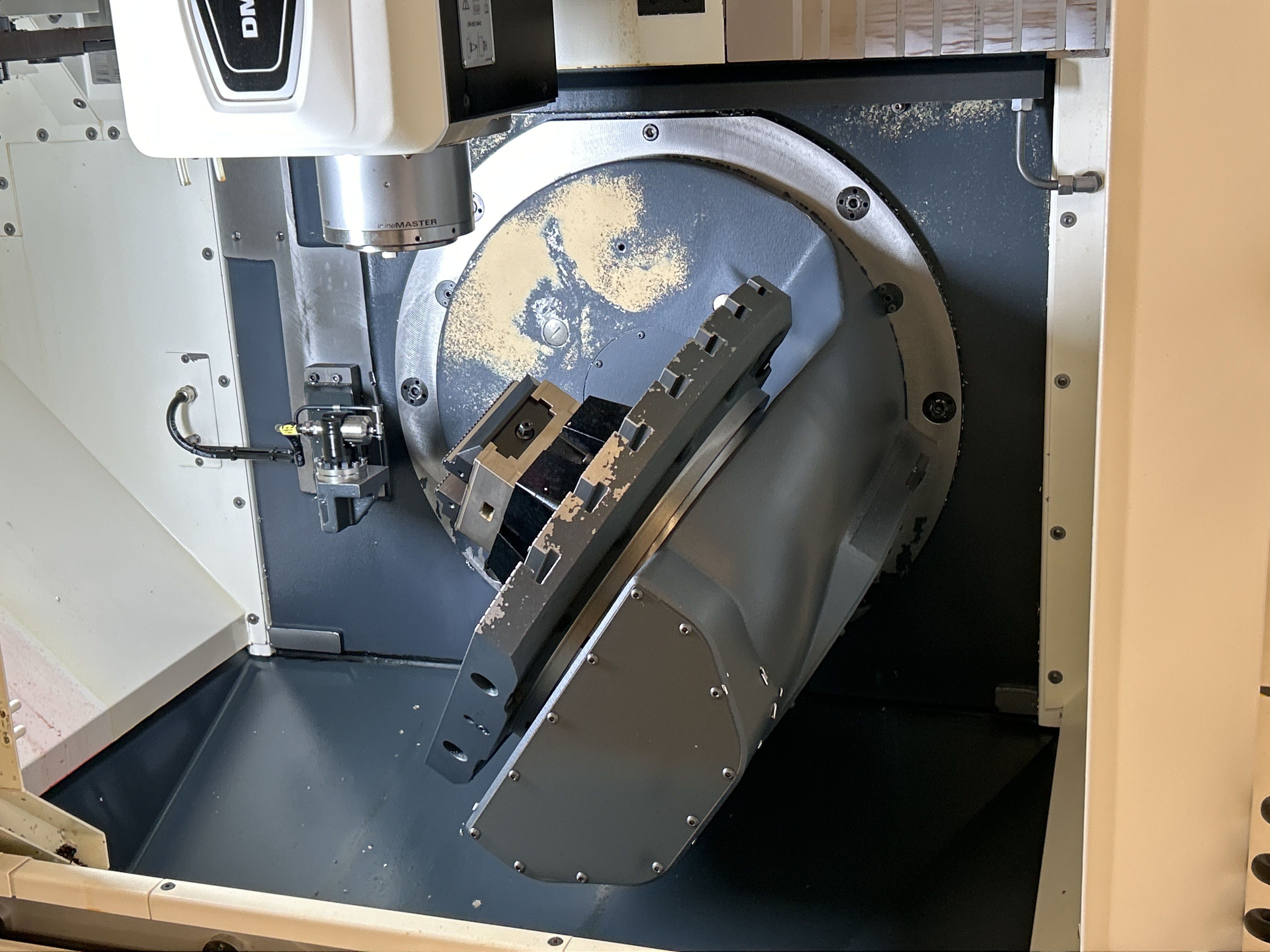

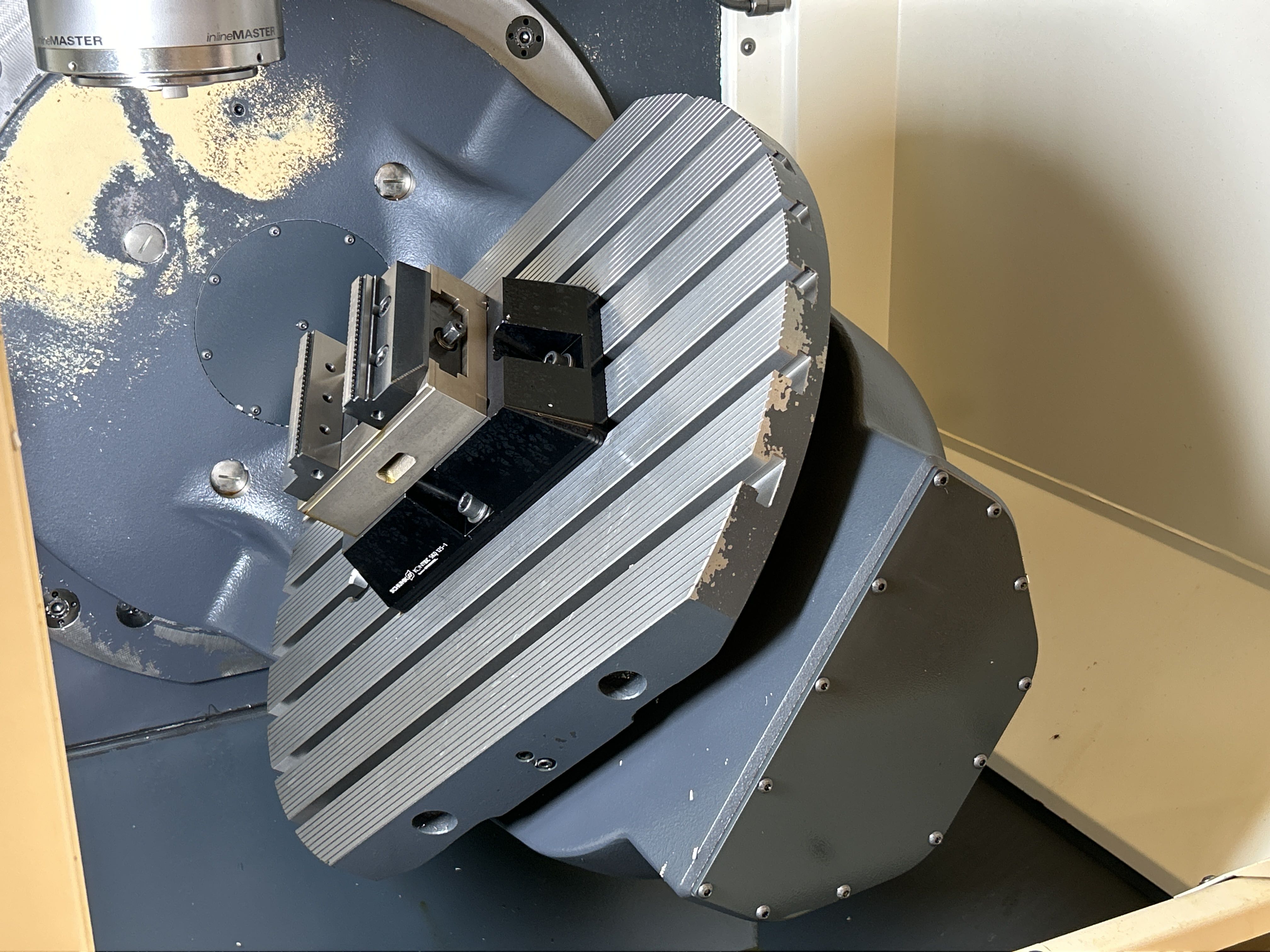

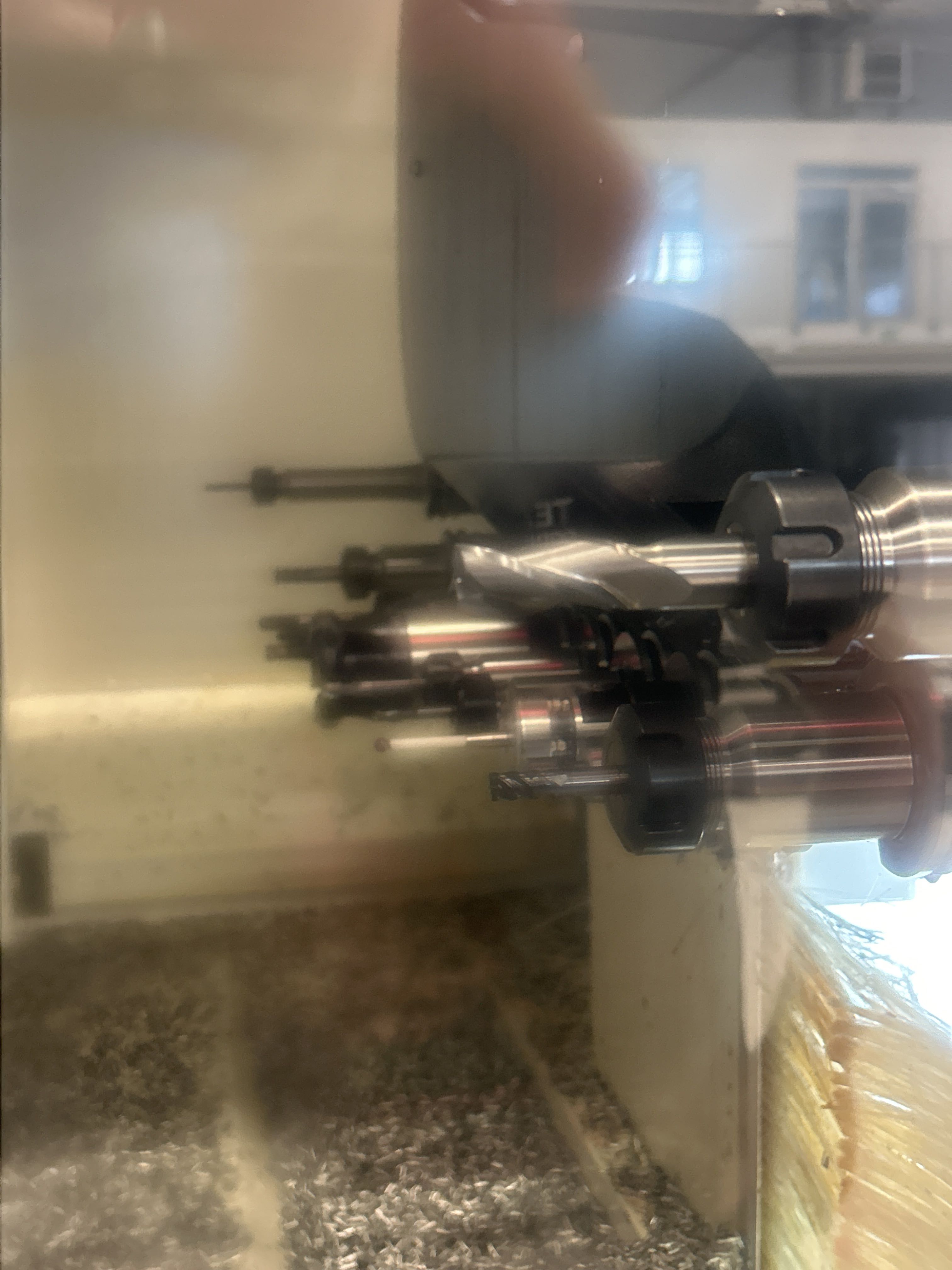

- 5-axlig vertikal bearbetningsmaskin för fräsning med hög noggrannhet. Maskinen är utrustad med automatisk verktygsväxling, 3D-mätsystem och spåntransportör. Lämplig för avancerad fleroperationsbearbetning.

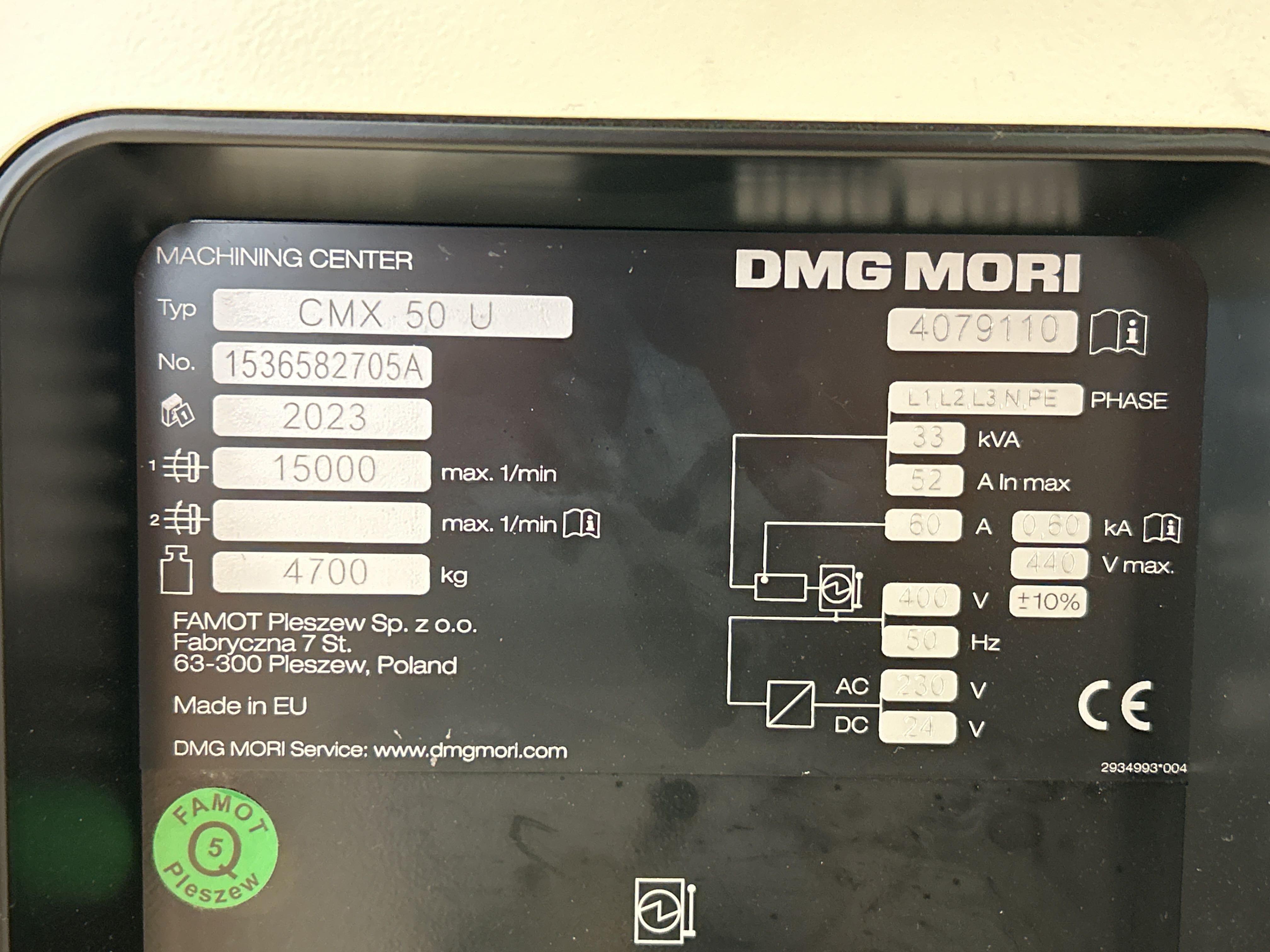

Info:
-
Tillverkare: DMG Mori
-
Modell: CMX 50 U
-
Serienummer: 1536582705A
-
Tillverkningsår: 2023
-
Tillverkningsplats: FAMOT Pleszew, Polen
-

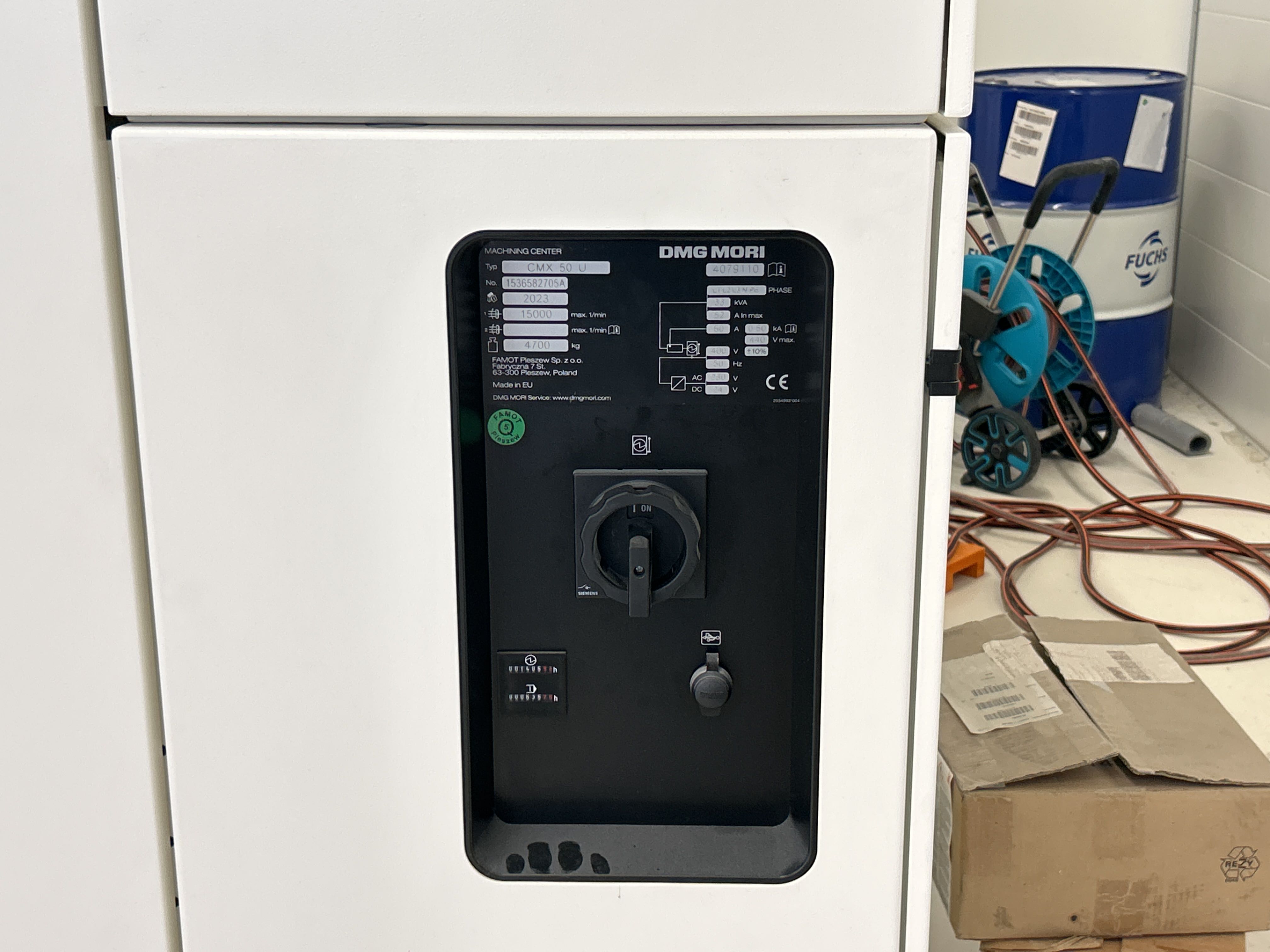

Spänning: 400 V ±10 %, 50 Hz
-
Effektförbrukning: 33 kVA
-
Märkström: 52 A
-
Max tillåten spänning: 440 V
-
Märkfrekvens: 50 Hz
-

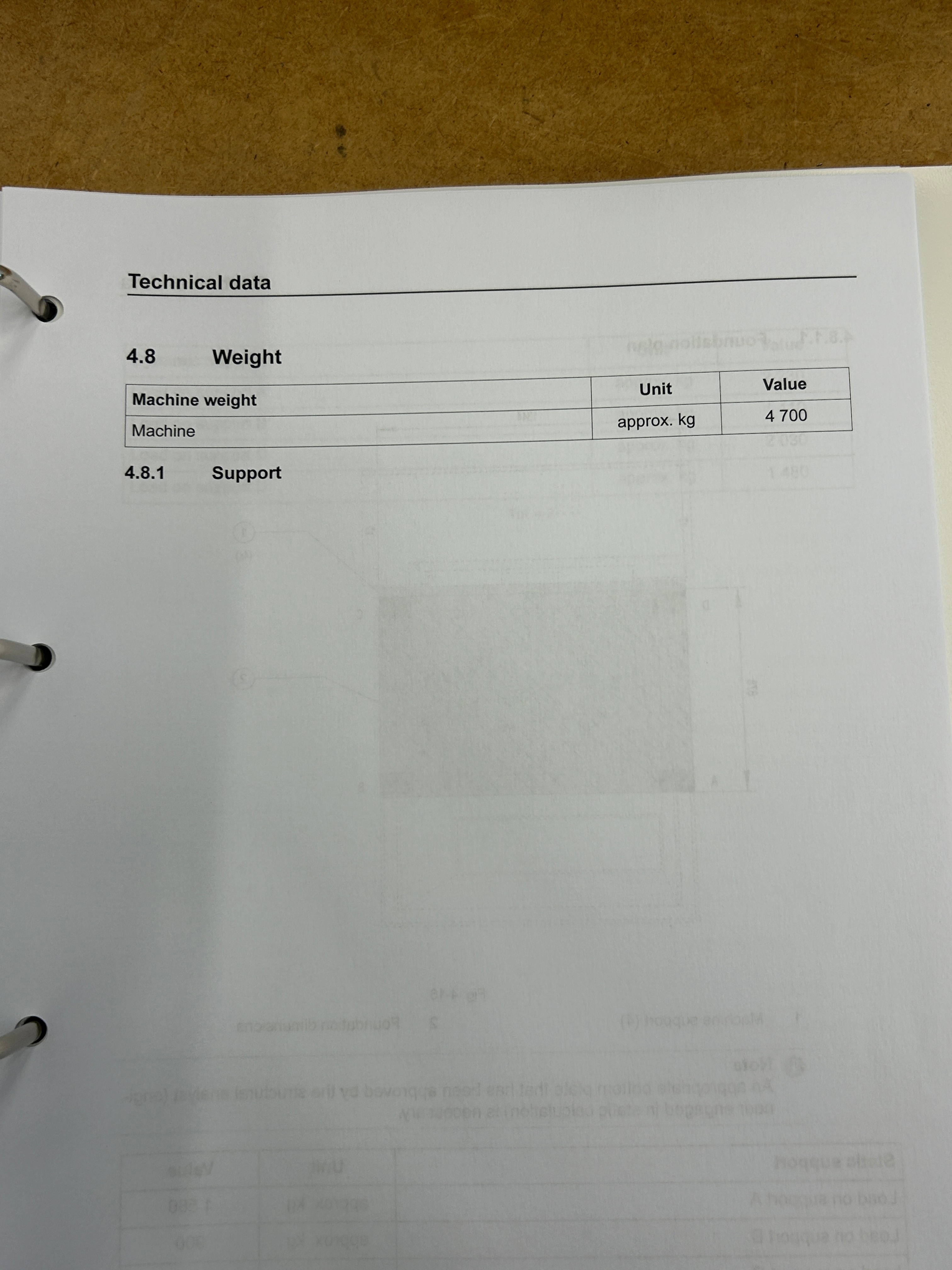

Vikt: ca 4700 kg

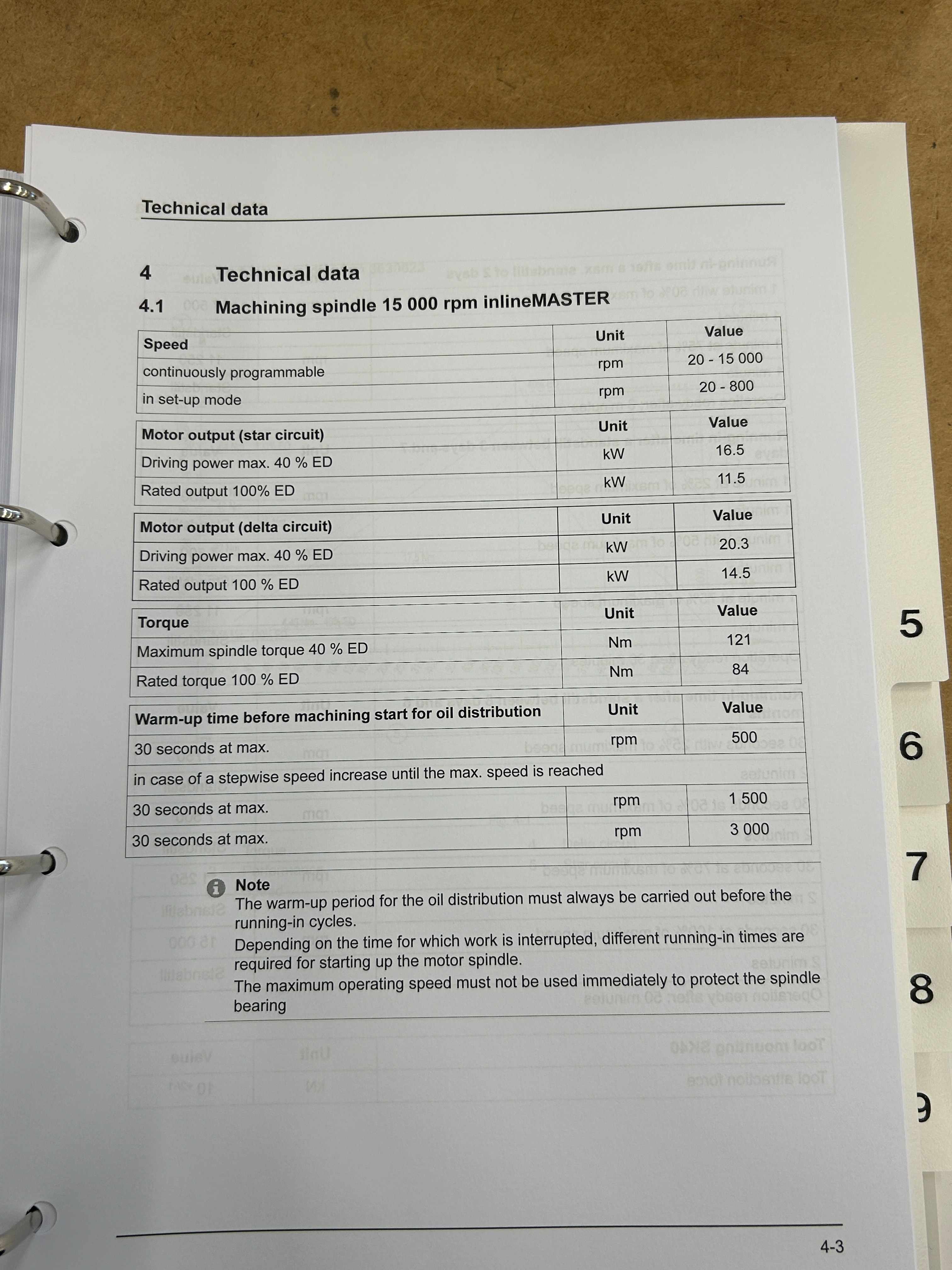

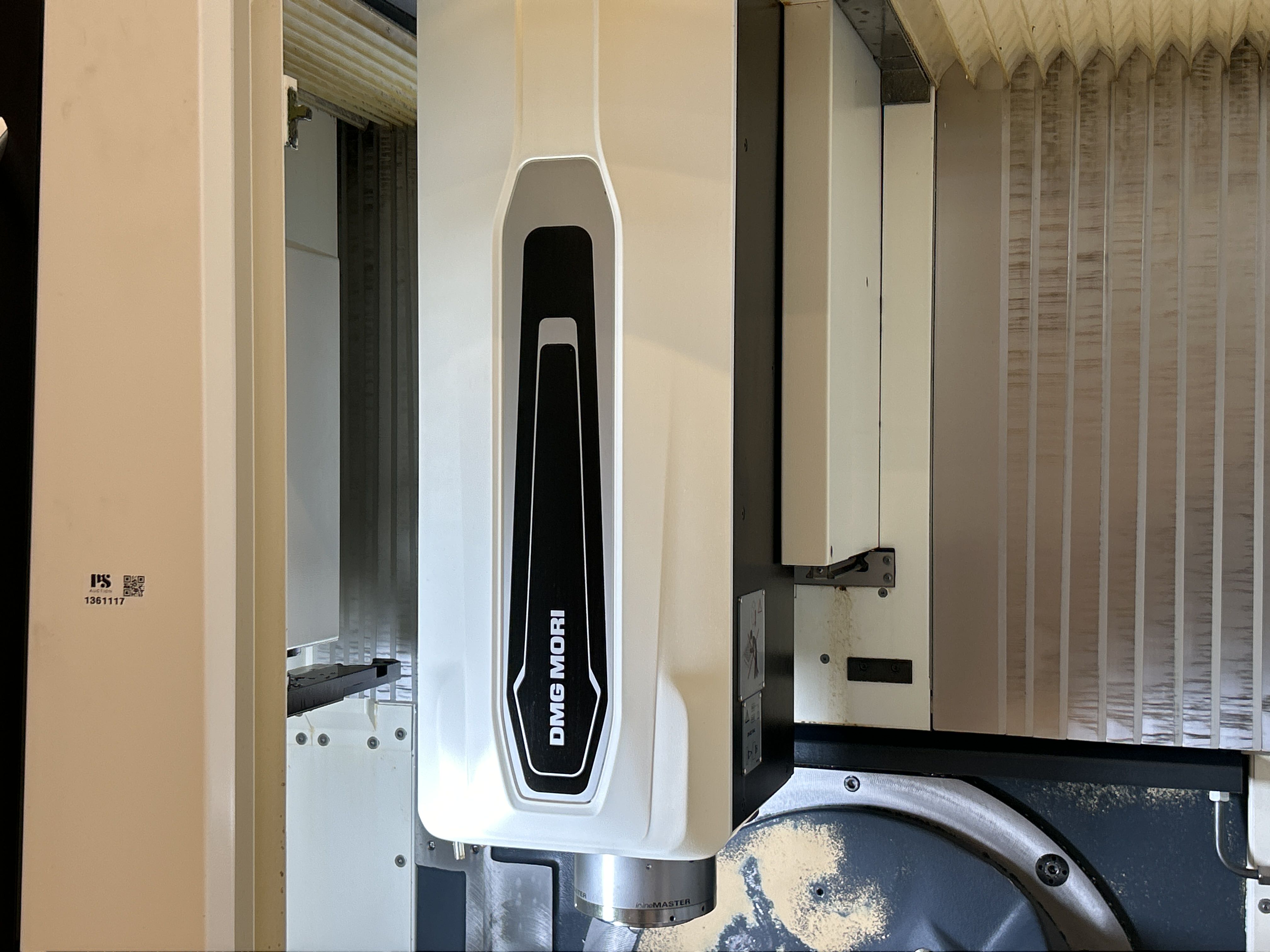

Spindel och motor:
-

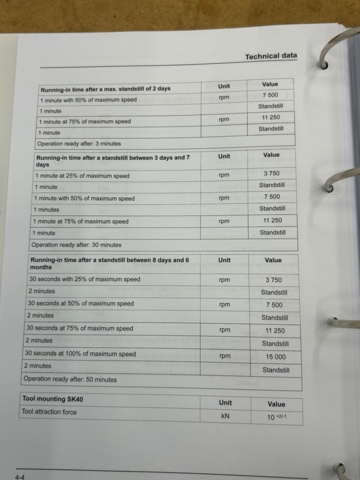

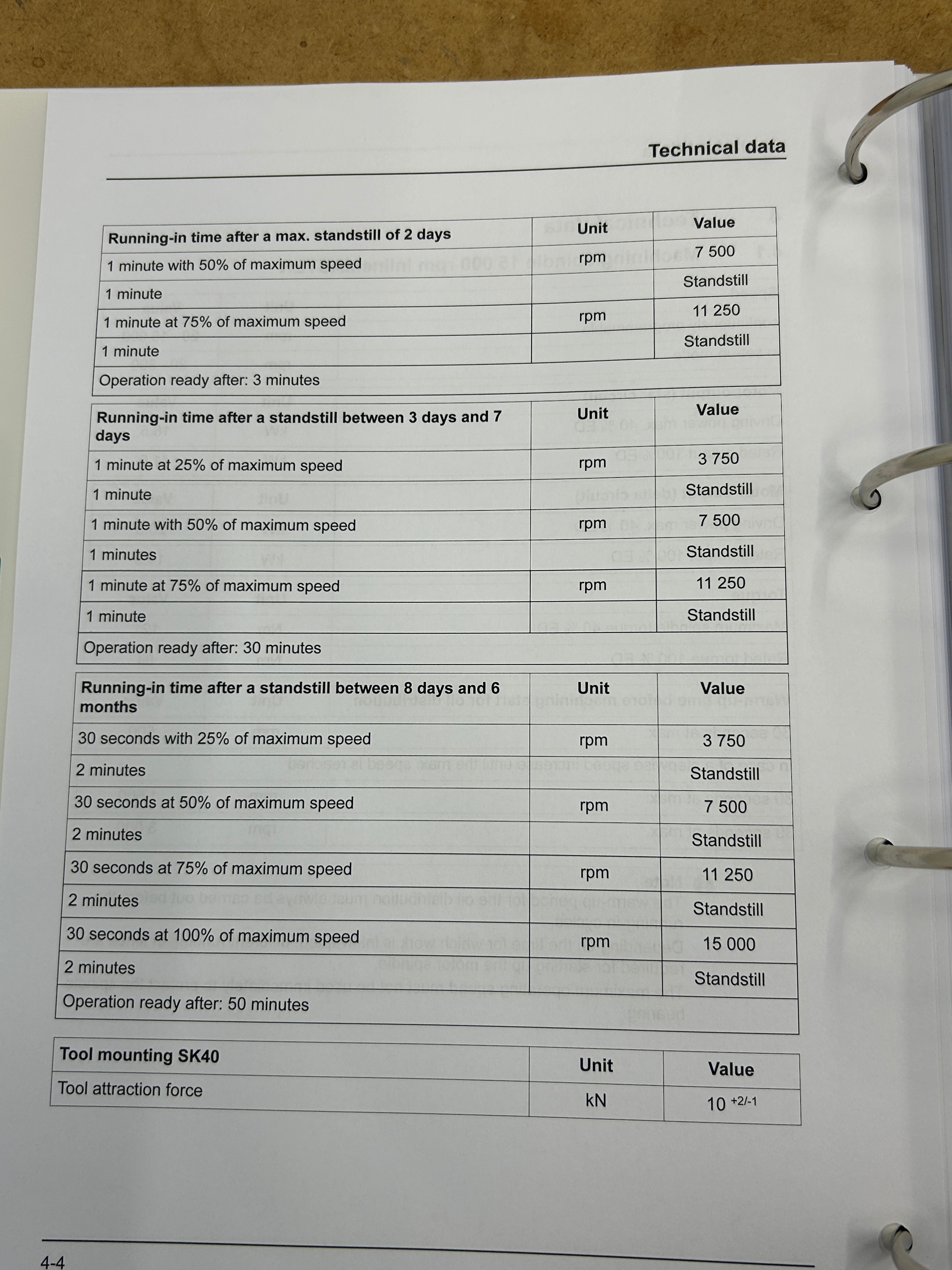

Spindelvarvtal (max): 15 000 rpm
-
Programmerbart varvtalsintervall: 20–15 000 rpm
-
Spindelmotor (stjärnkoppling): 16,5 kW (40 % ED), 11,5 kW (100 % ED)
-
Spindelmotor (delta-koppling): 20,3 kW (40 % ED), 14,5 kW (100 % ED)
-
Max spindelvridmoment: 121 Nm (40 % ED), 84 Nm (100 % ED)
-

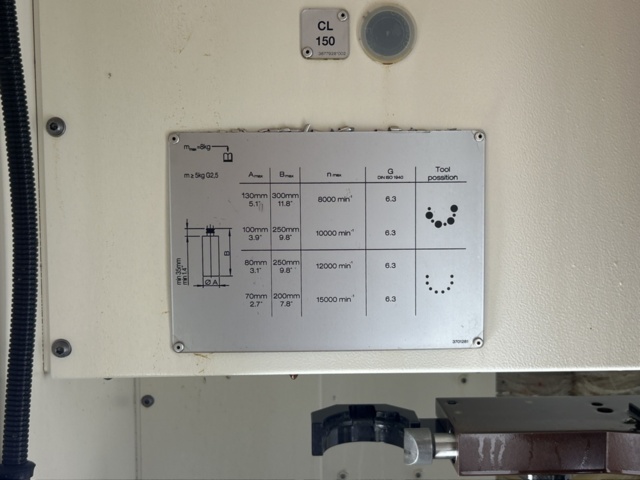

Verktygsinfästning: SK40
-
Verktygsdragningskraft: 10 ±2 kN

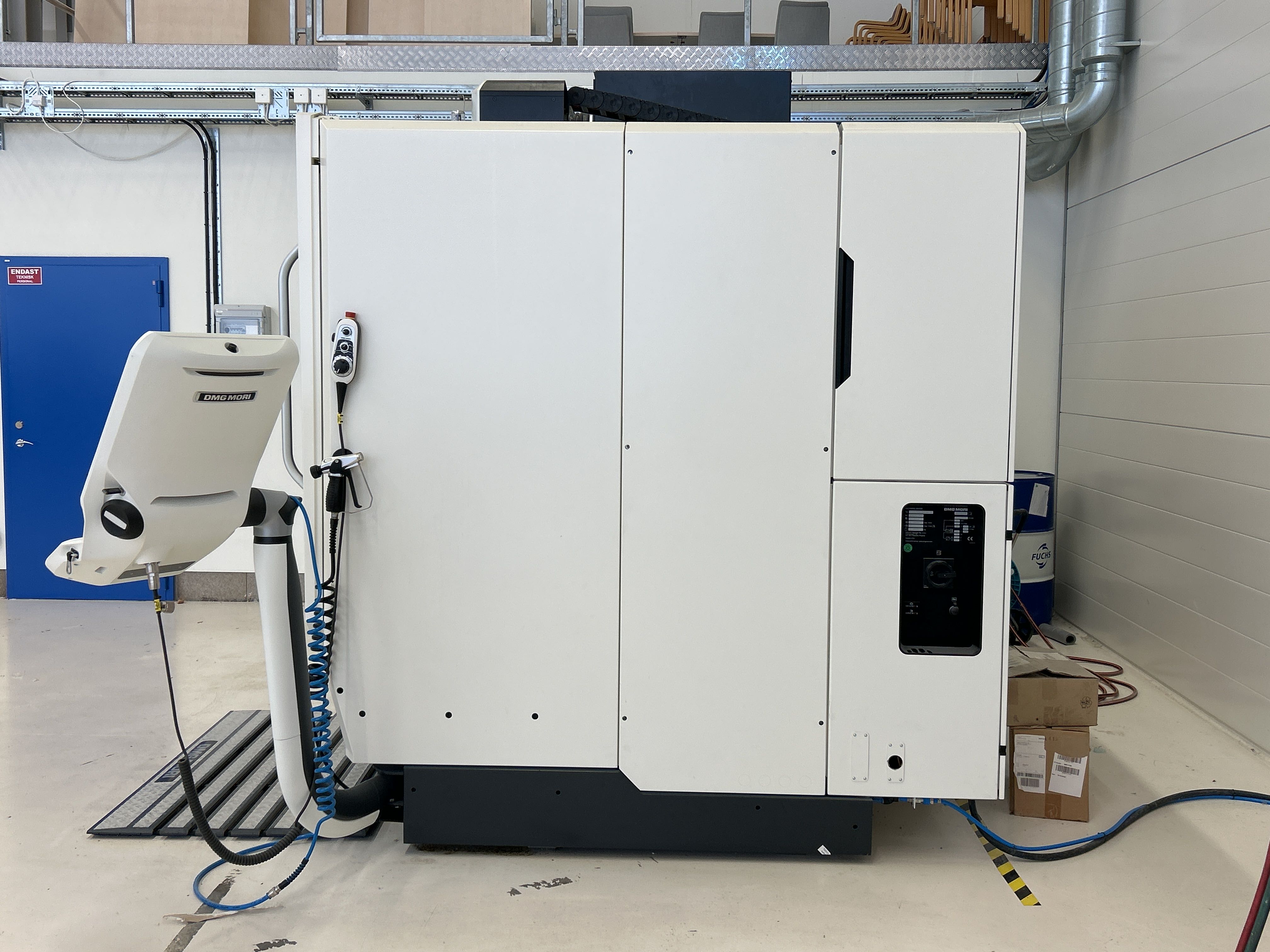

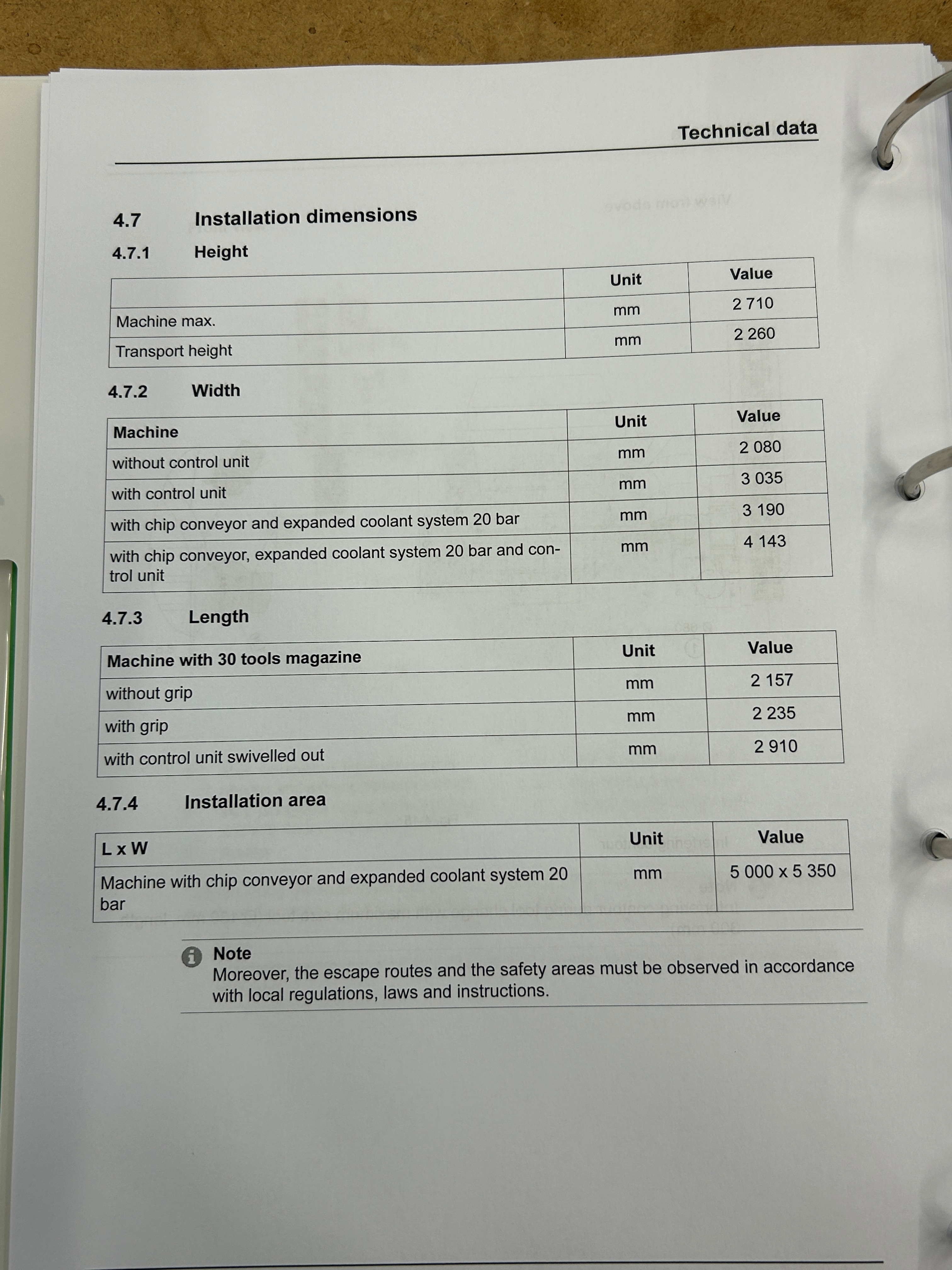

Maskinens mått ca:
-
Längd (utan grip): 2157 mm
-
Längd (med grip): 2235 mm
-

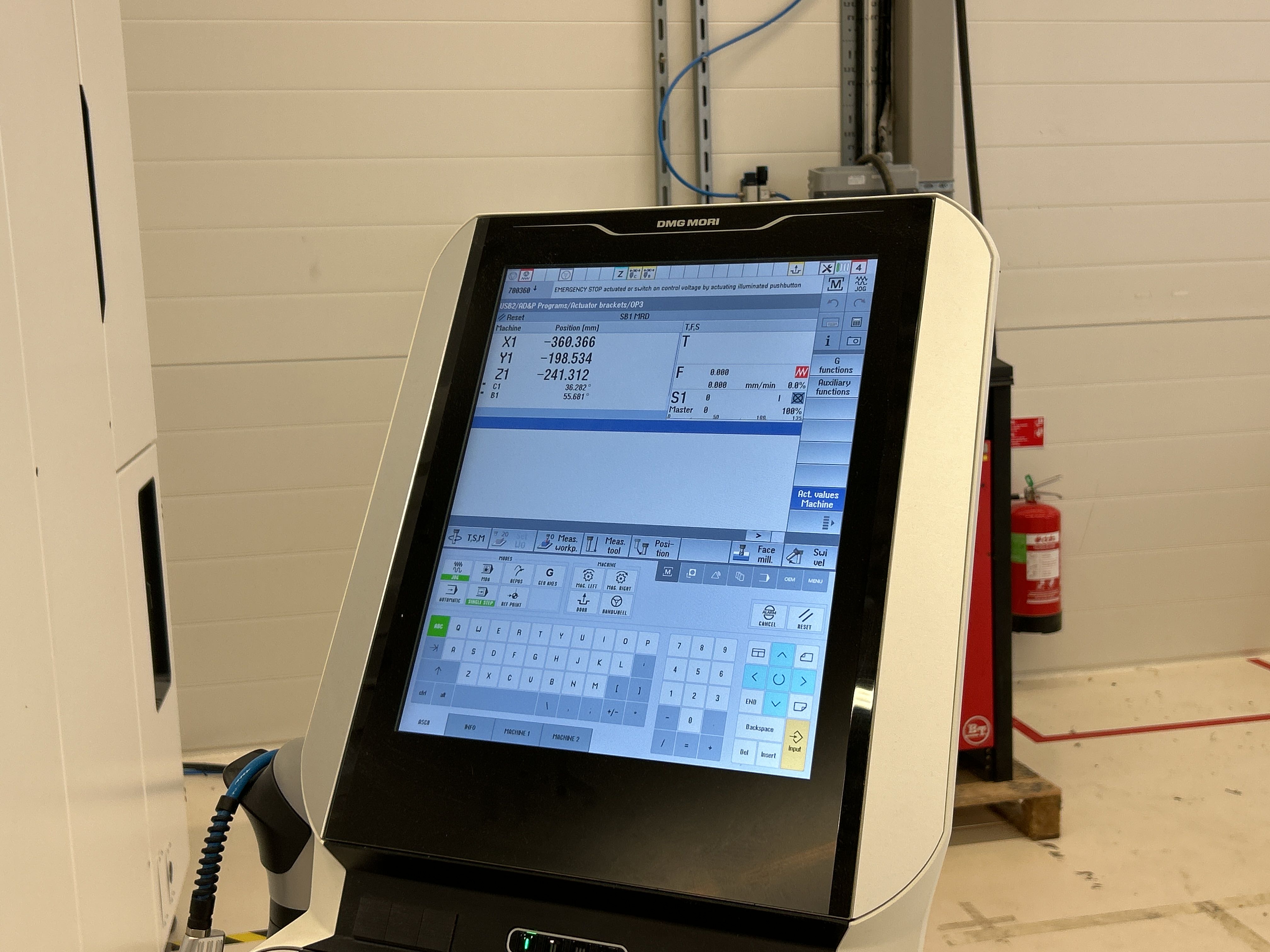

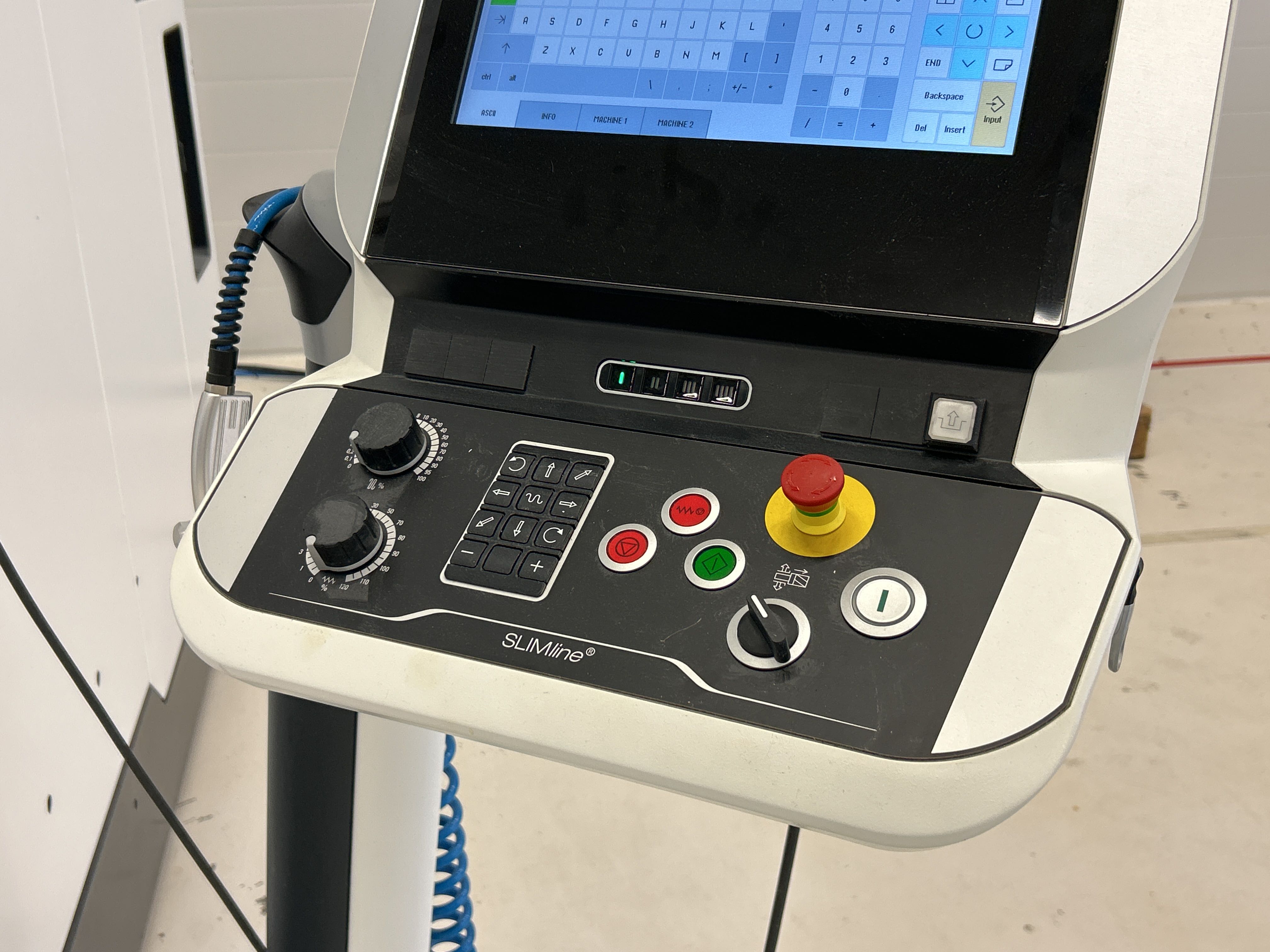

Längd (med utdragen kontrollpanel): 2910 mm
-
Bredd (utan styrpanel): 2080 mm
-
Bredd (med styrpanel): 3035 mm
-
Bredd (med kylsystem & spåntransportör): 3190–4143 mm
-
Höjd (max): 2710 mm
-
Transporthöjd: 2260 mm
-
Rekommenderad installationsyta: 5000 × 5350 mm

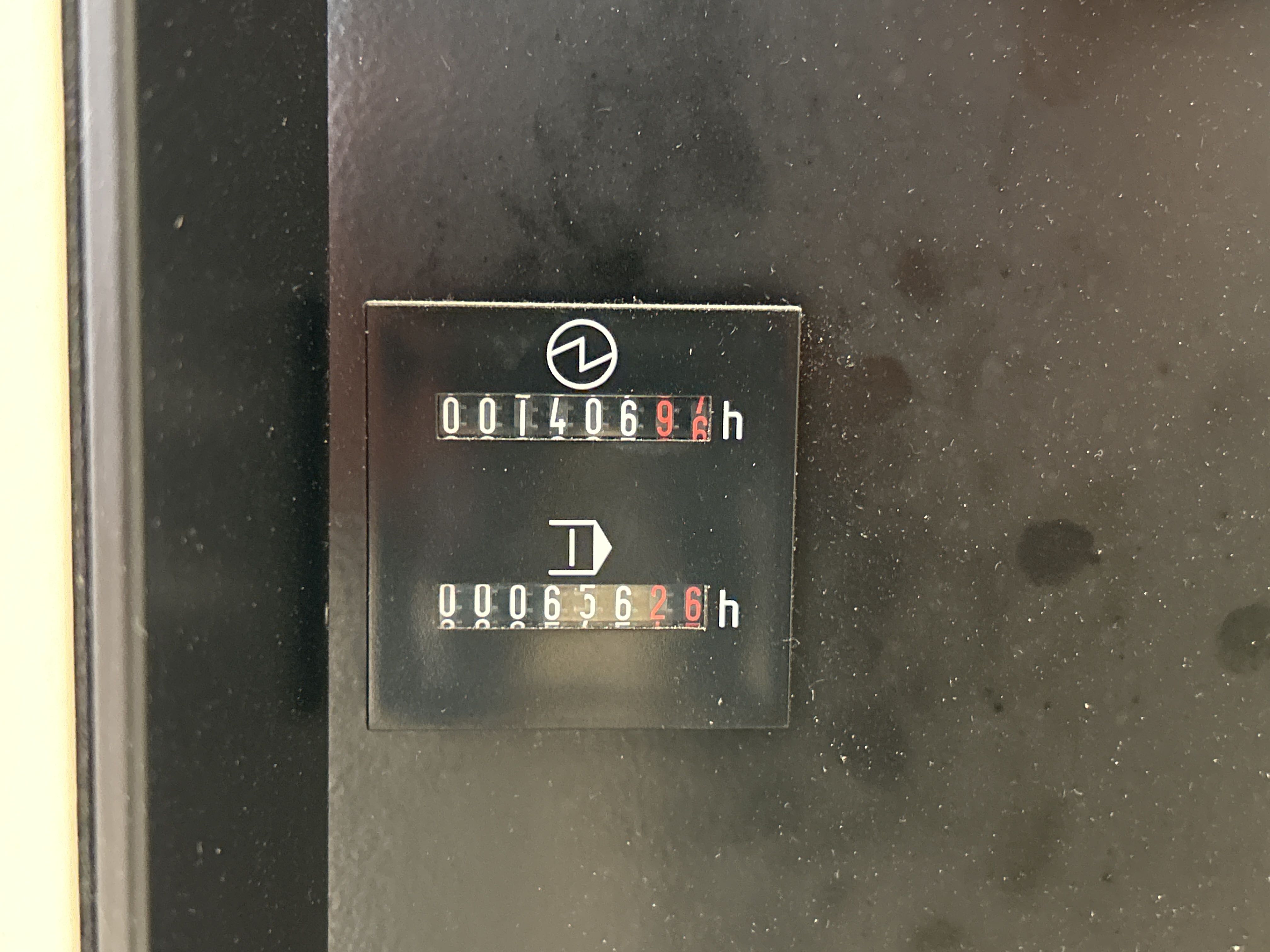

Driftdata:
-
Drifttid (el): 1406 timmar
-
Spindeldrifttid: 656 timmar
Tillbehör och övrigt:
-

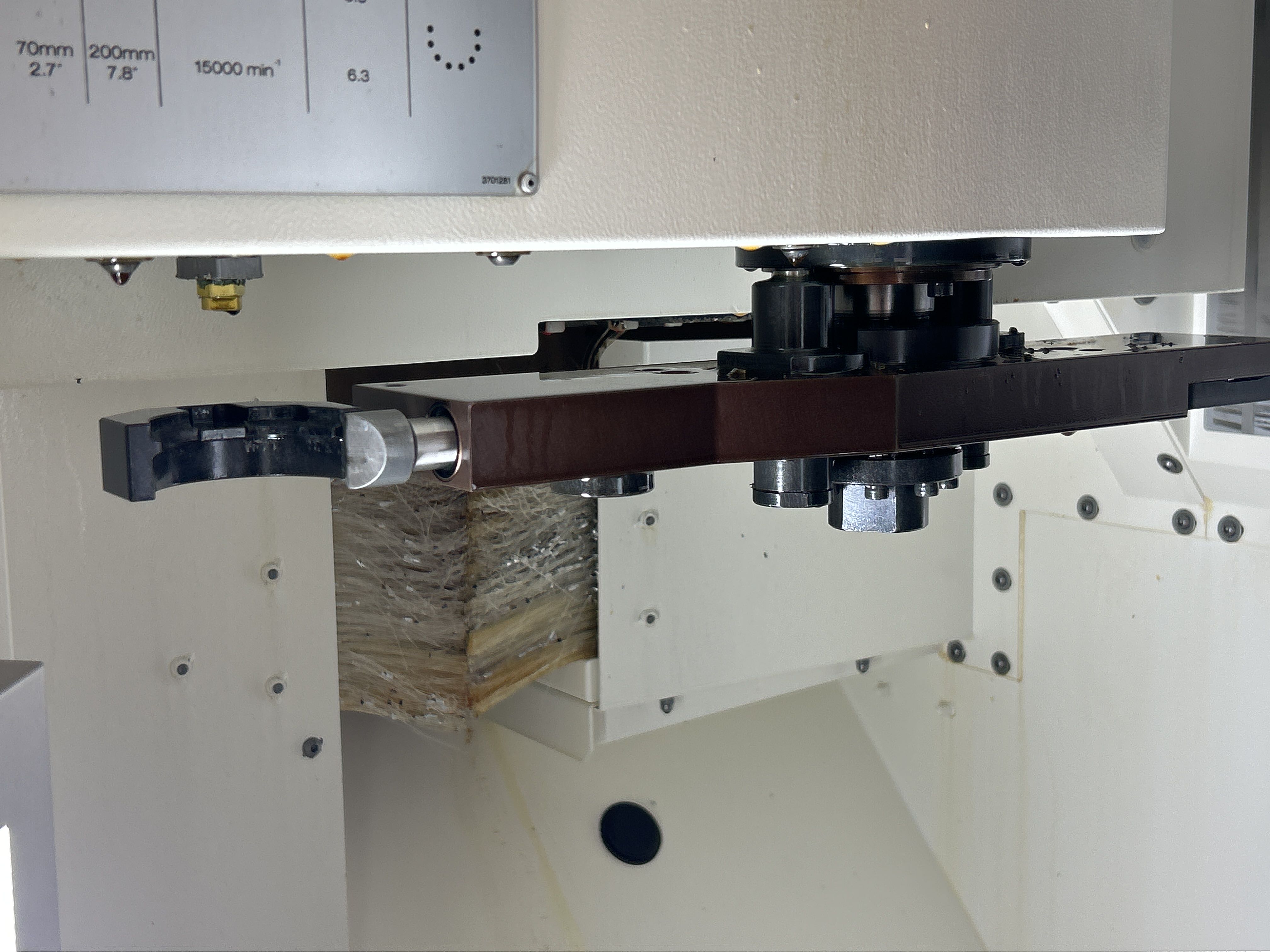

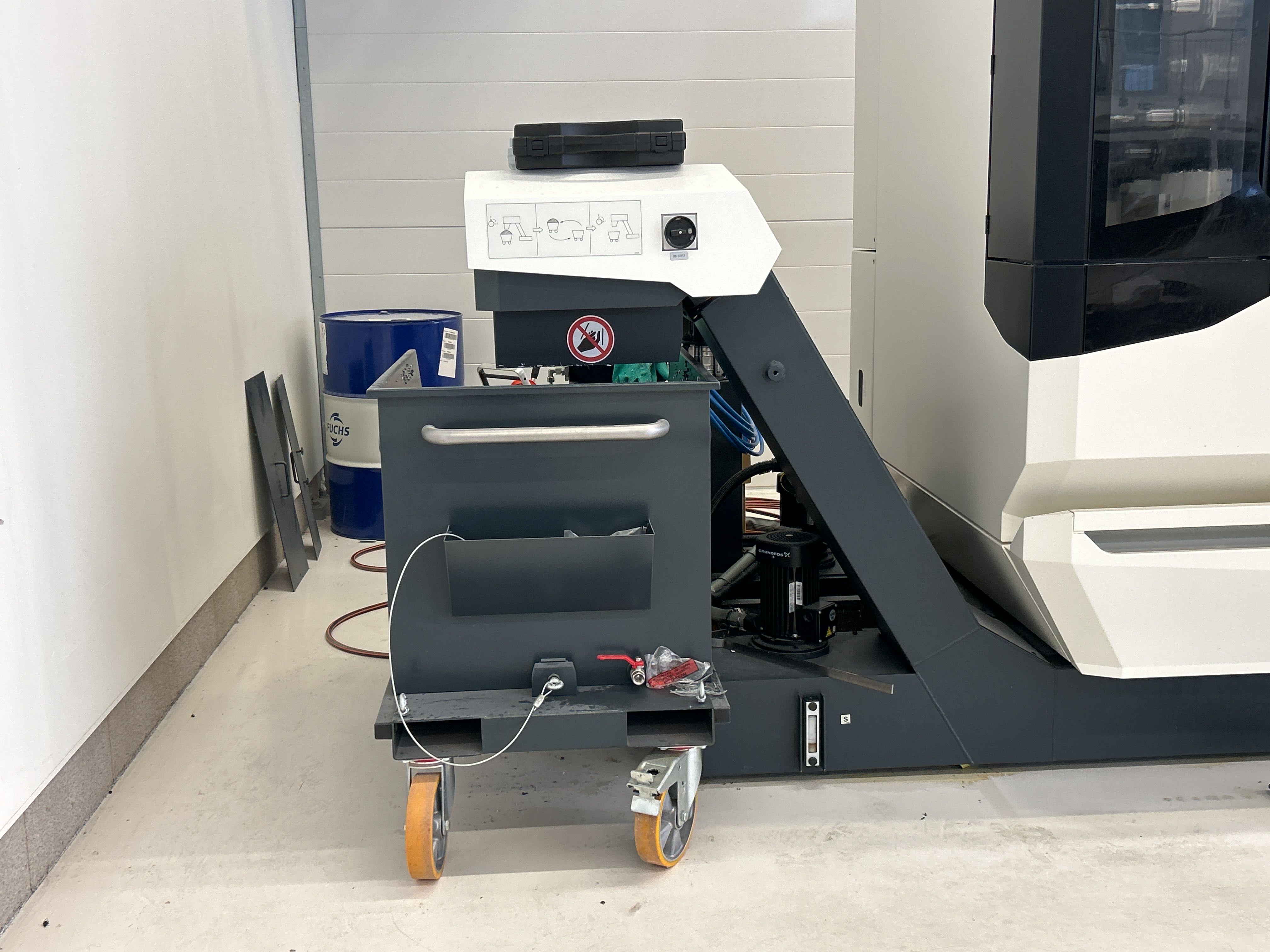

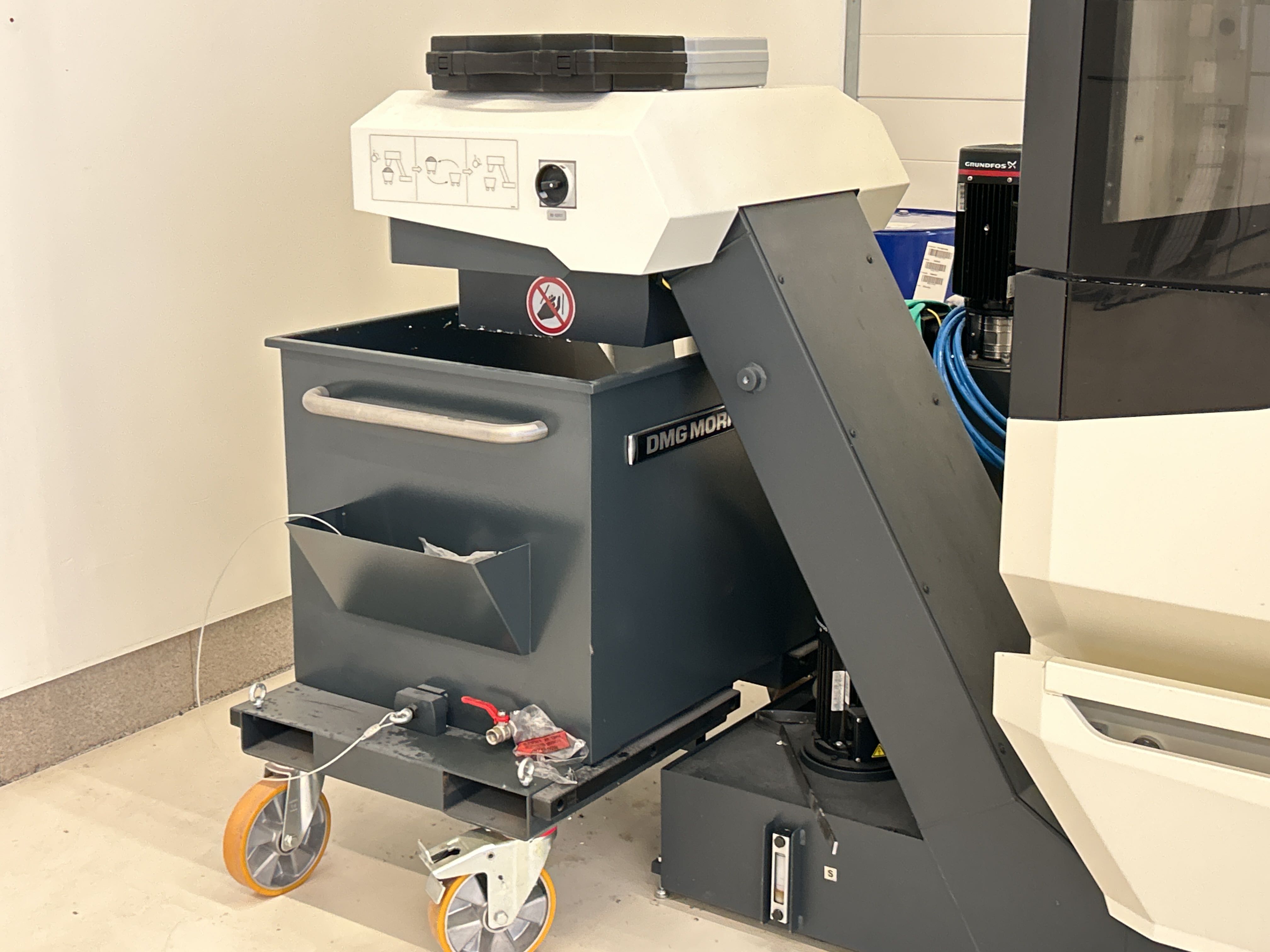

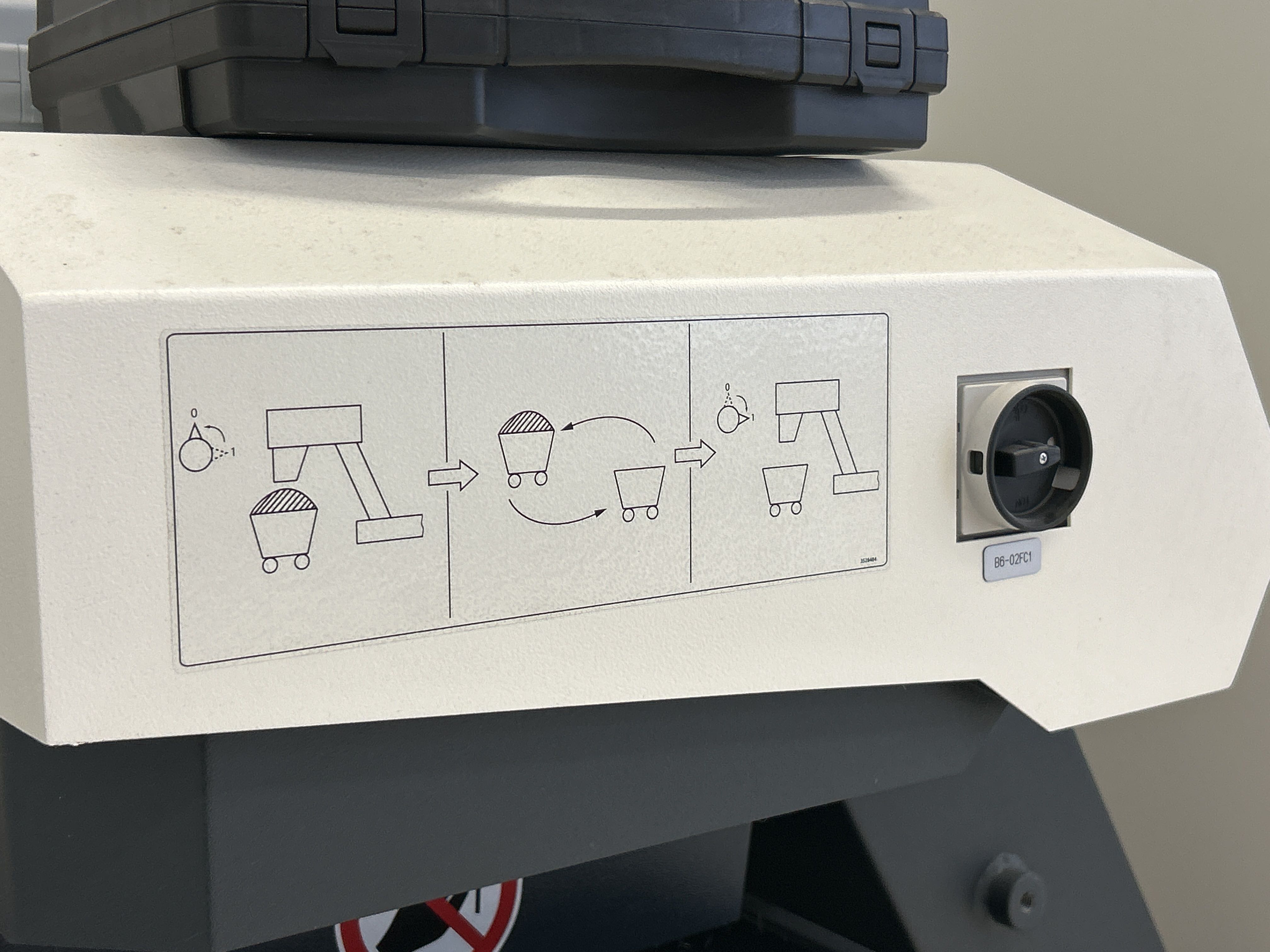

Spåntransportör
-
Rullcontainer
-

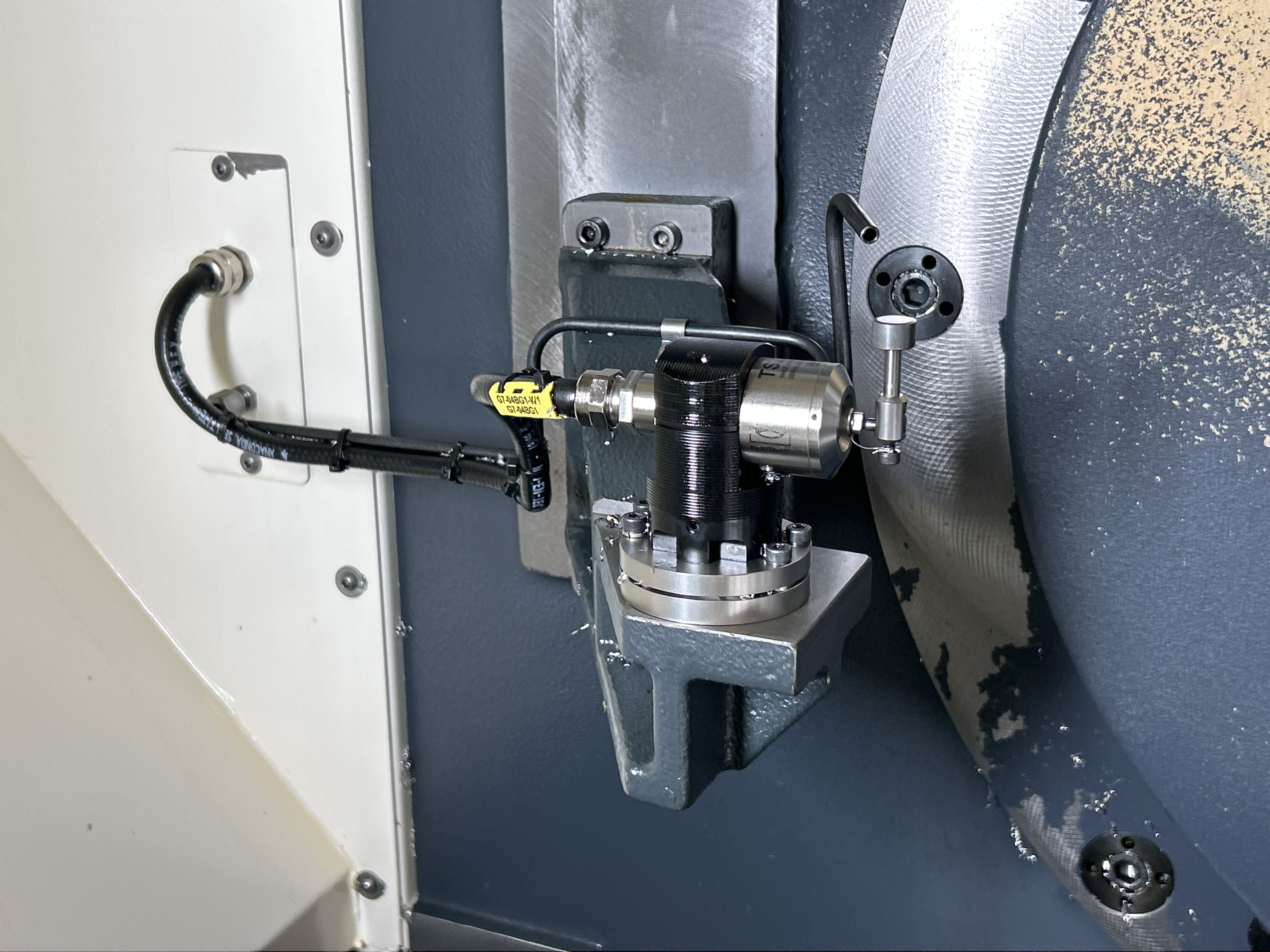

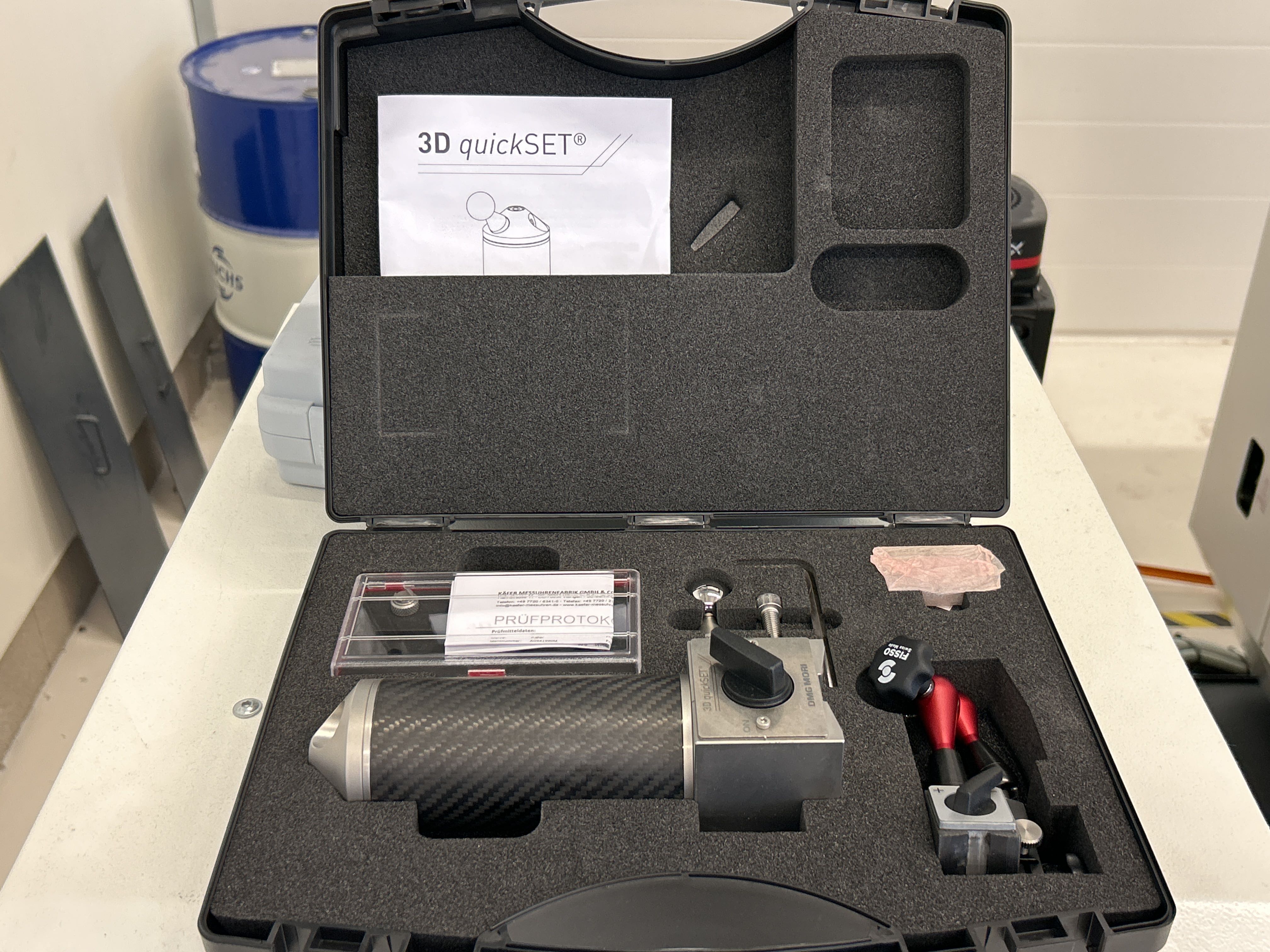

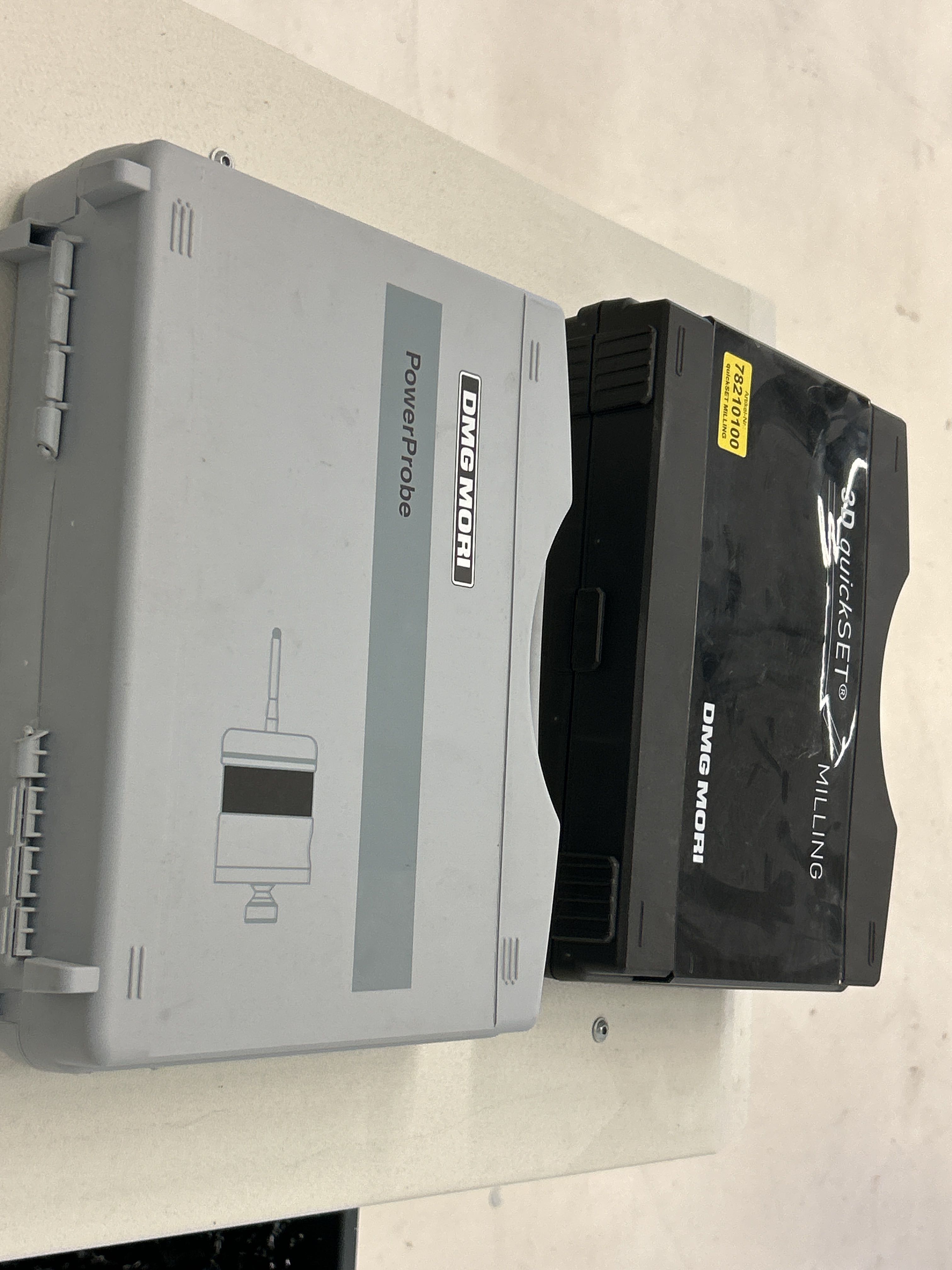

3D quickSET – mätsystem för snabb inriktning och kalibrering
-

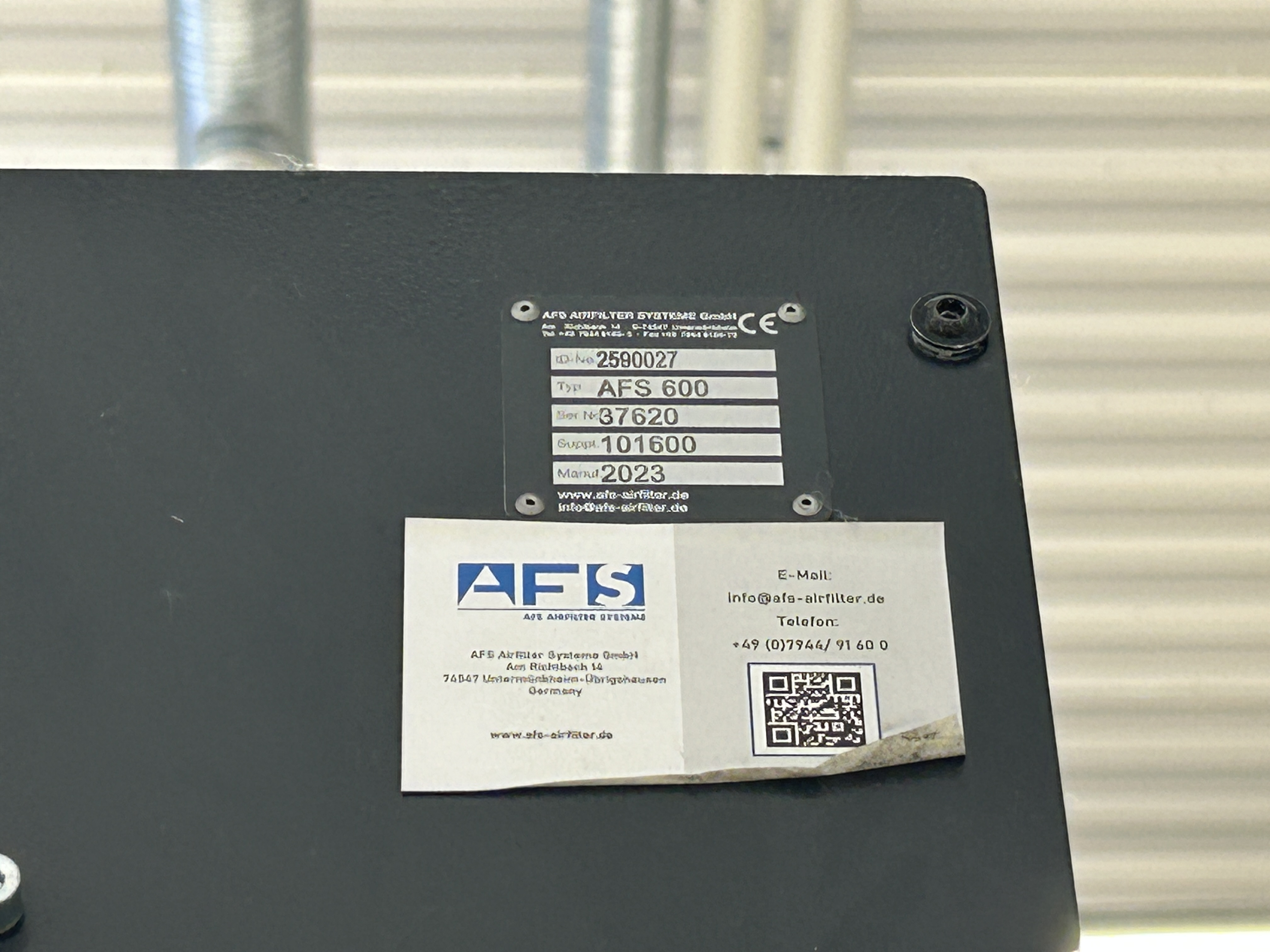

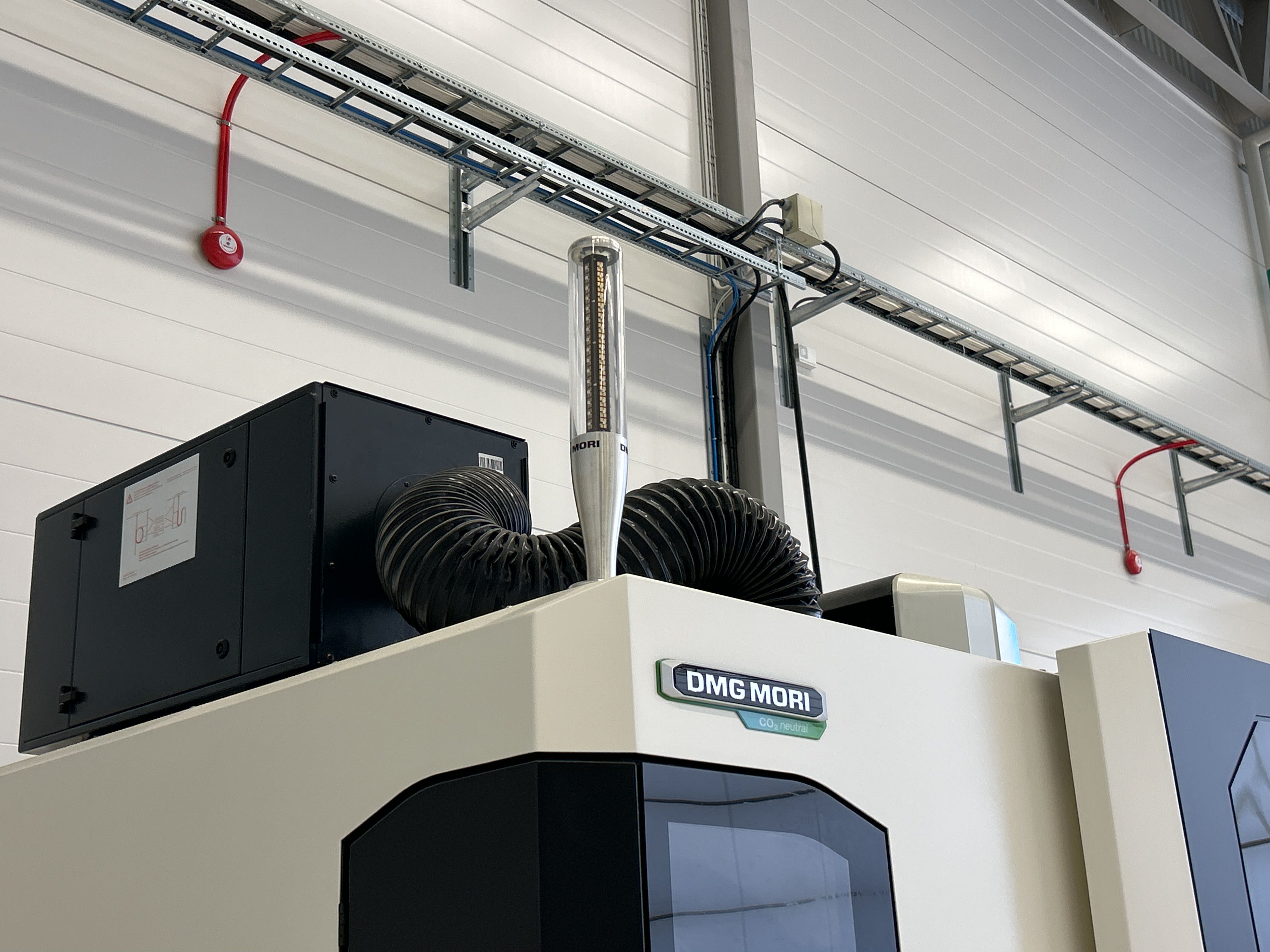

Kylsystem AFS 600 (tillverkningsår 2023)
-
Maskinen har endast varit i bruk för prototyp tillverkning
-

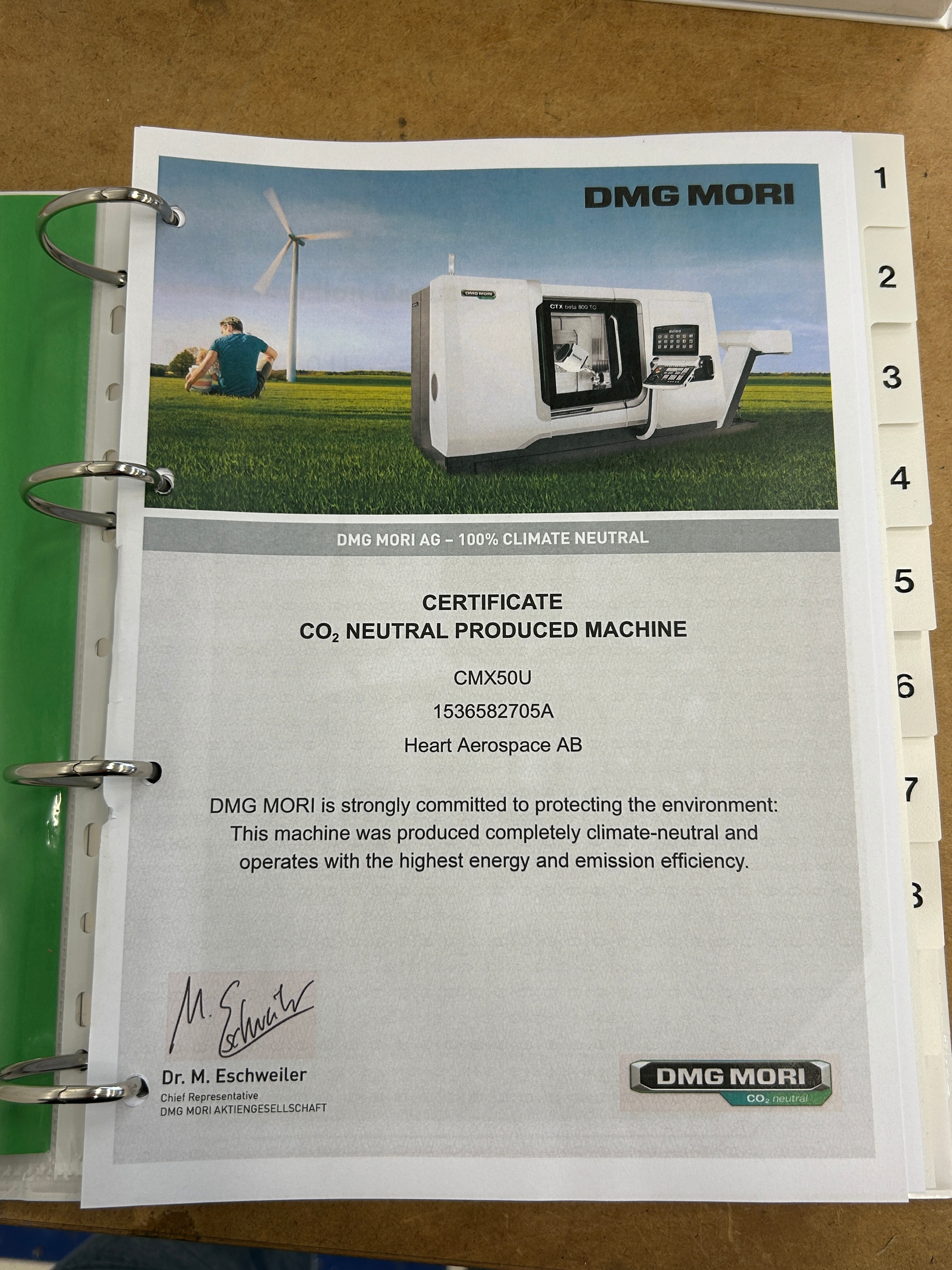

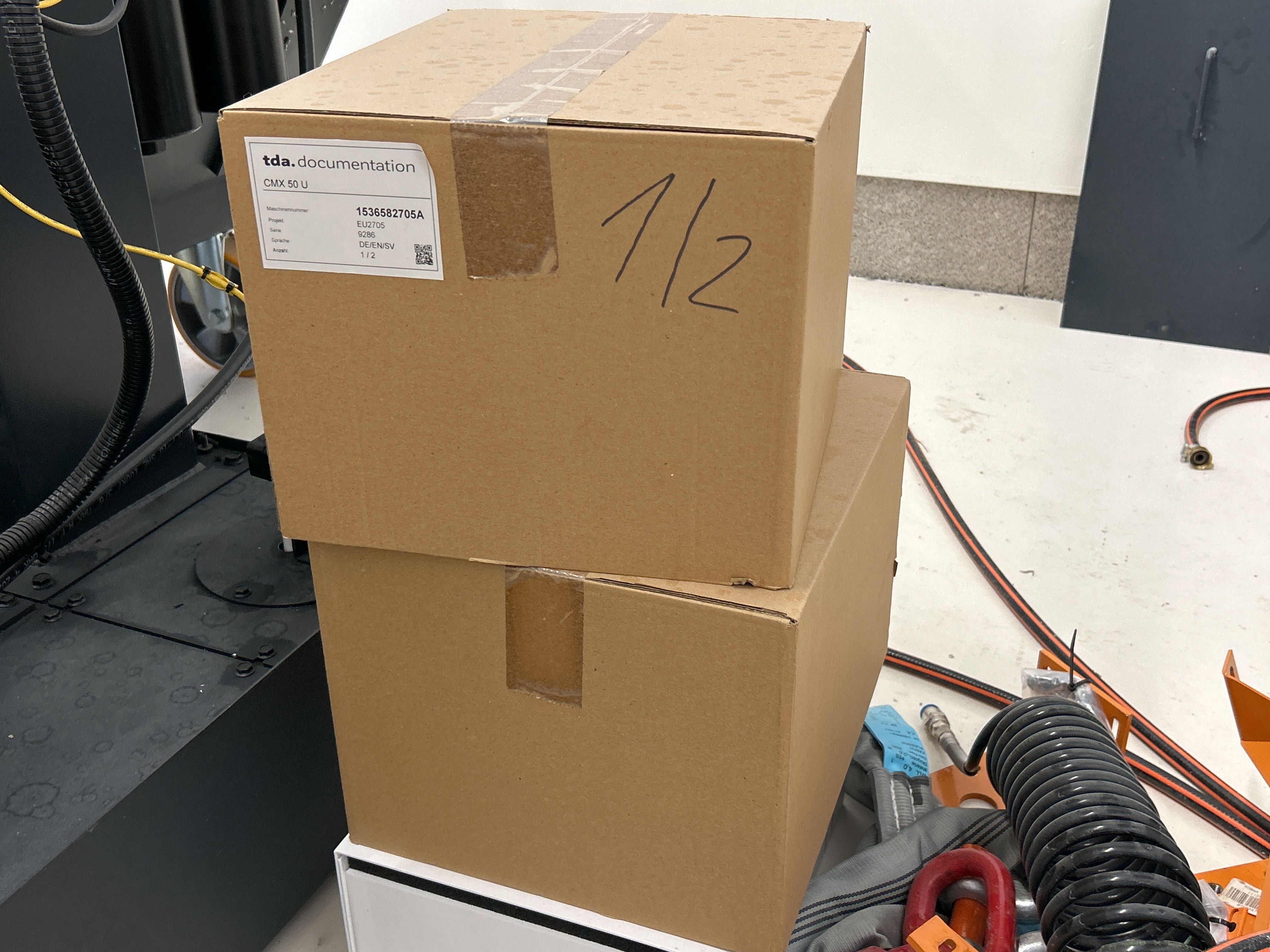

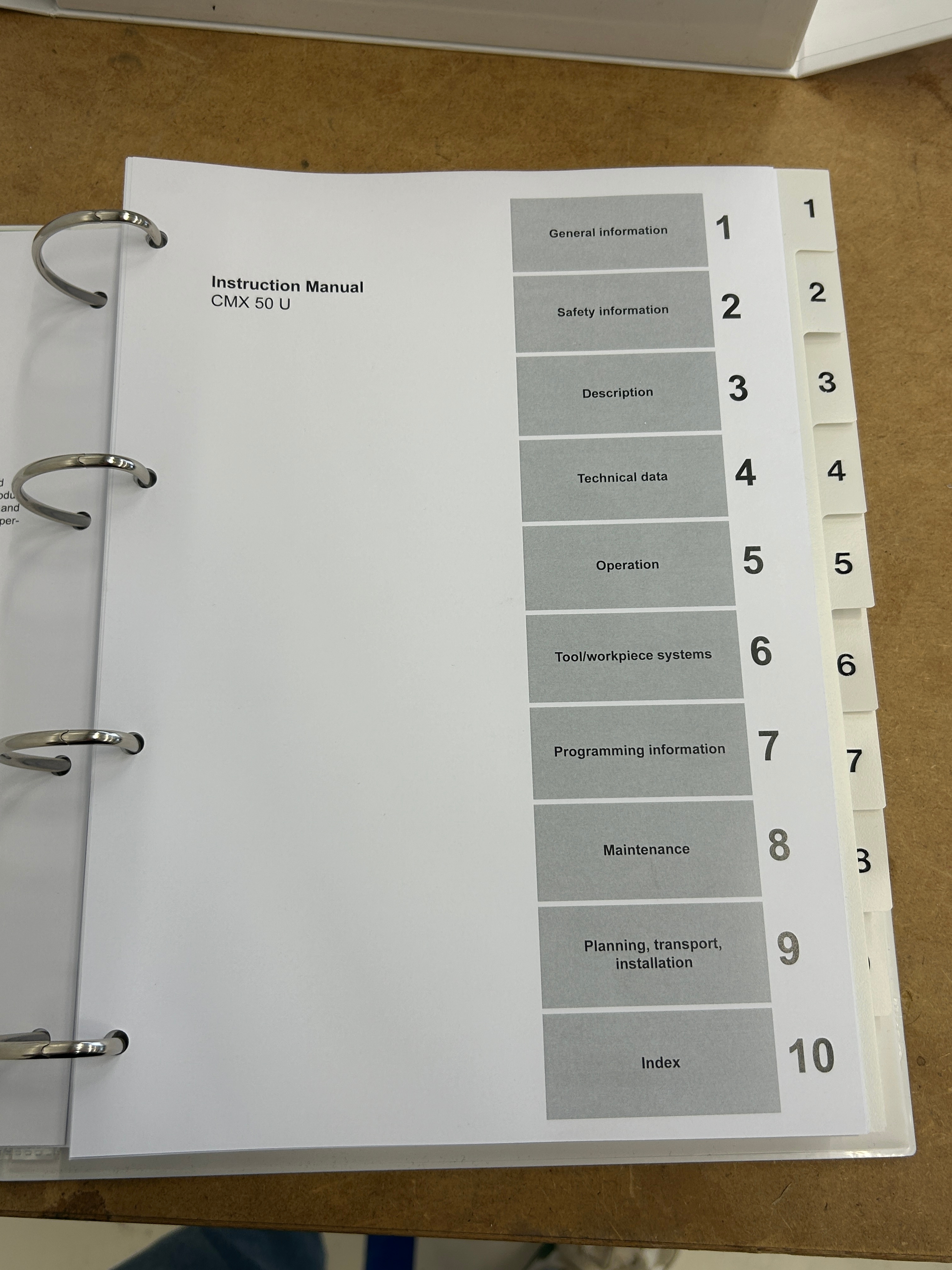

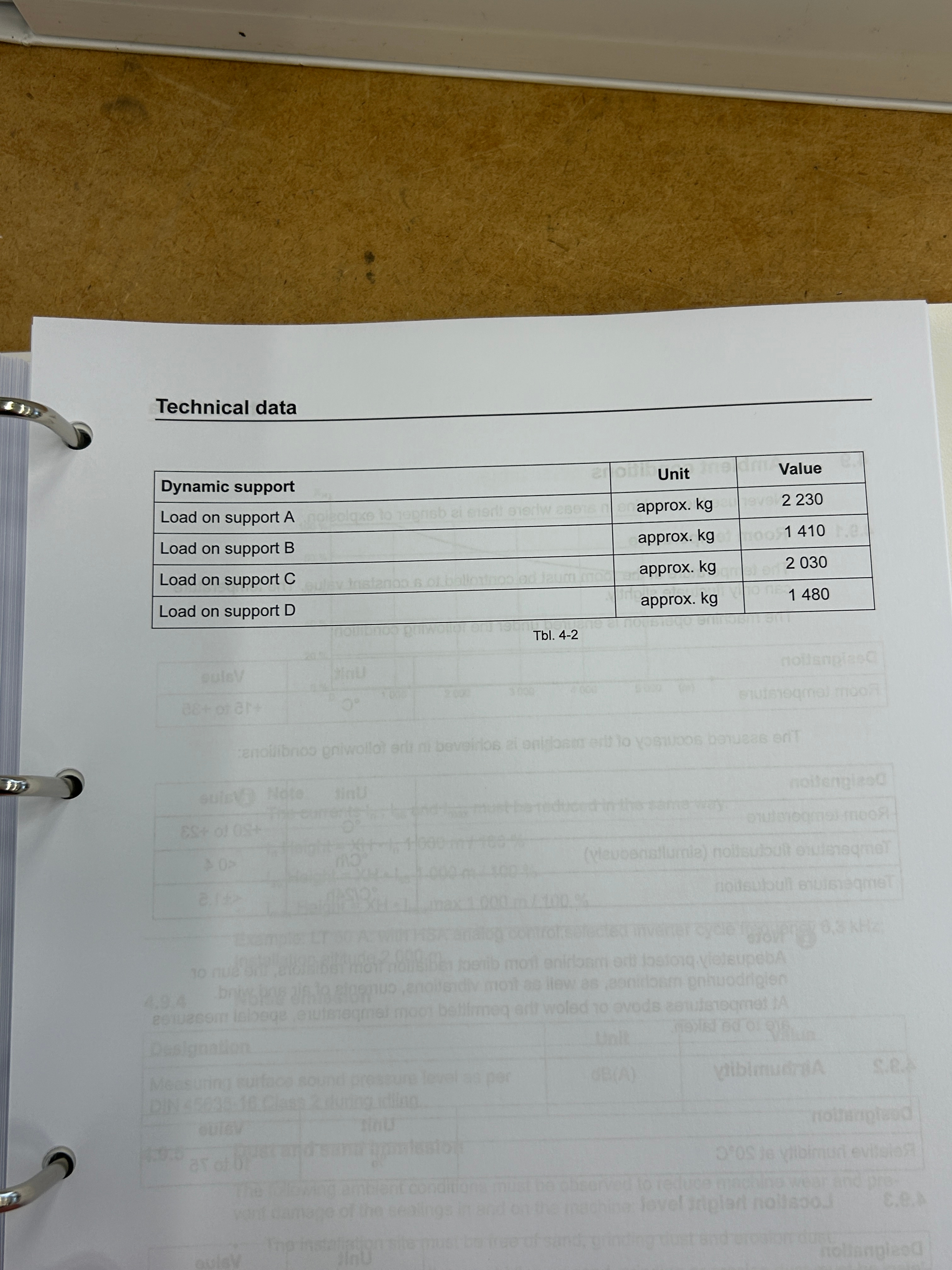

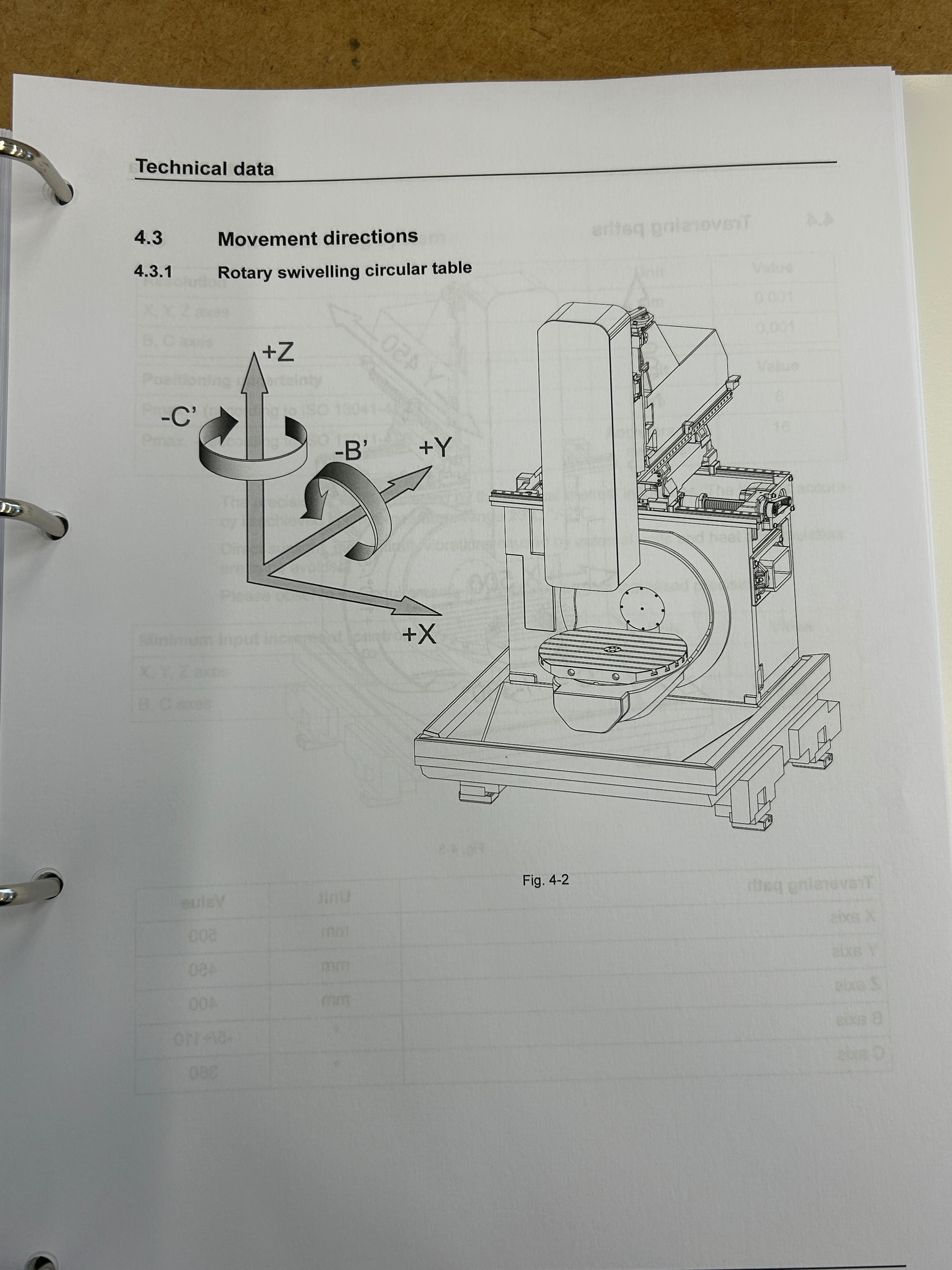

Installation dokument och manualer medföljer
-
Maskinen fungerar som den ska
Maskinen står i en lokal som man kan köra in med en kranbil i för lastning. Det finns ej någon lasthjälp på plats.
