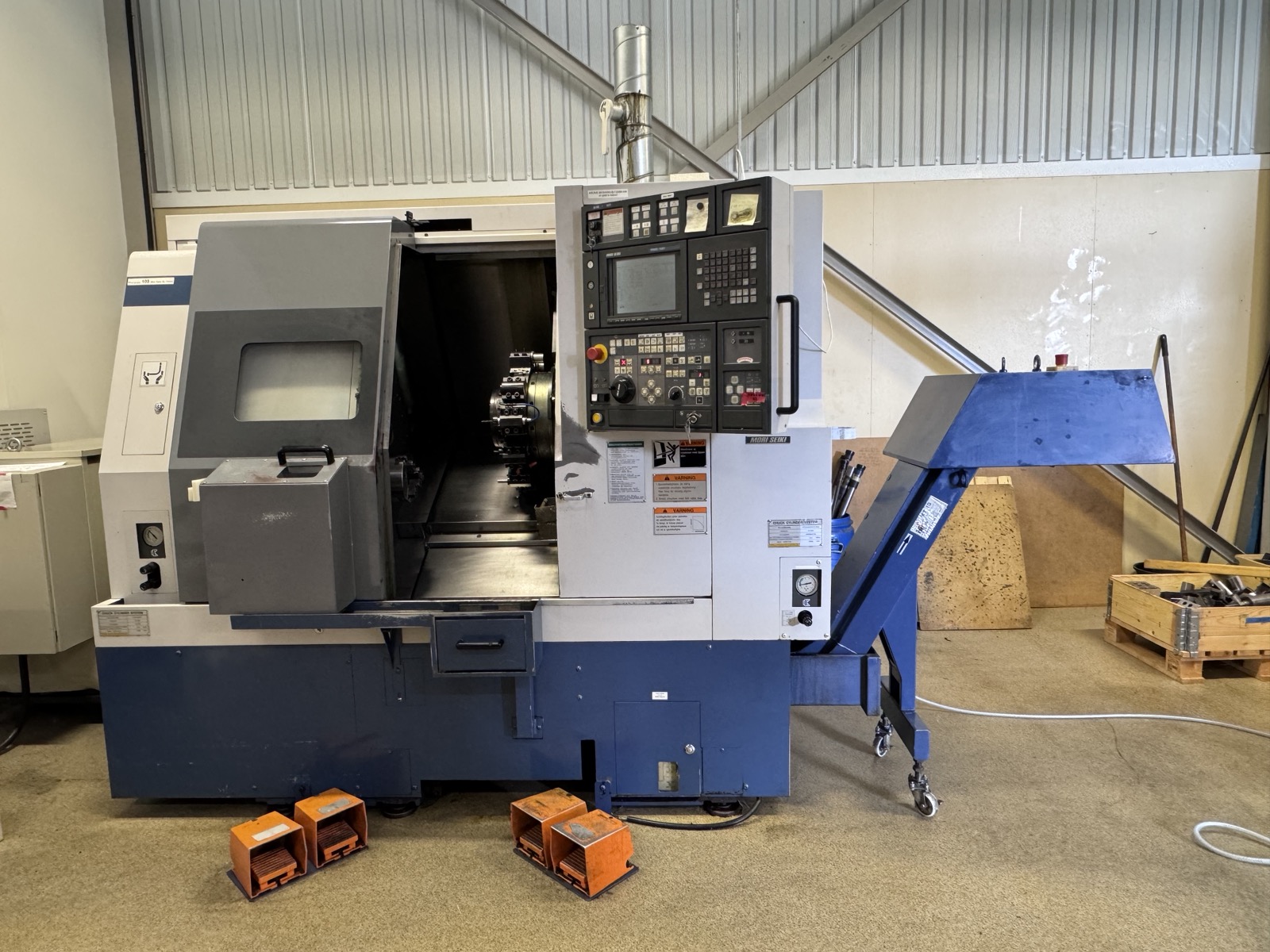

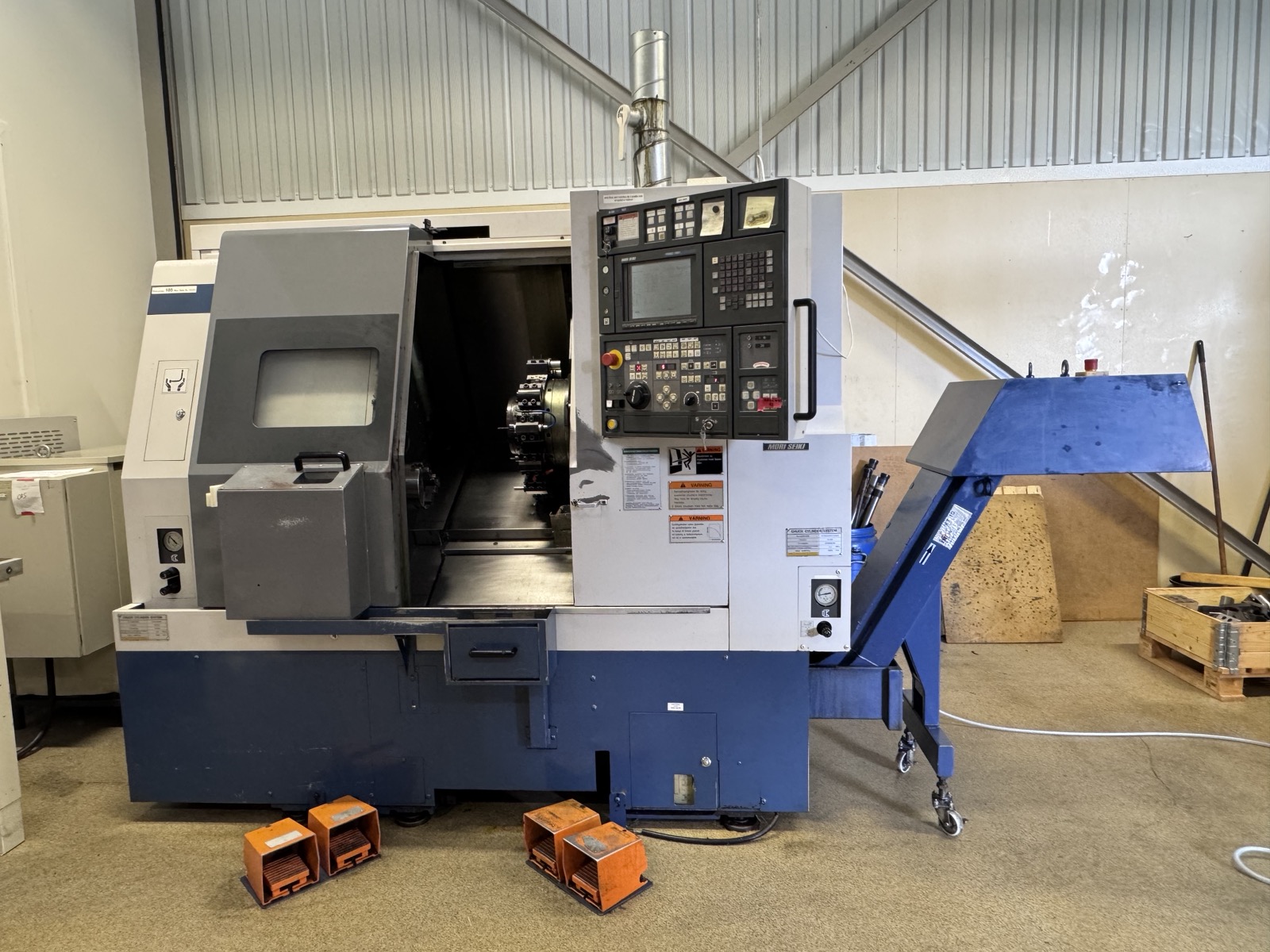

CNC-svarv Mori Seiki SL-150SY – MSC-501
Tillverkare: Mori Seiki Co., Ltd., Japan
Modell: SL-150SY
Serienummer: 1077
Tillverkningsår: 1999
Vikt: Ca 4,4 ton
Styrsystem

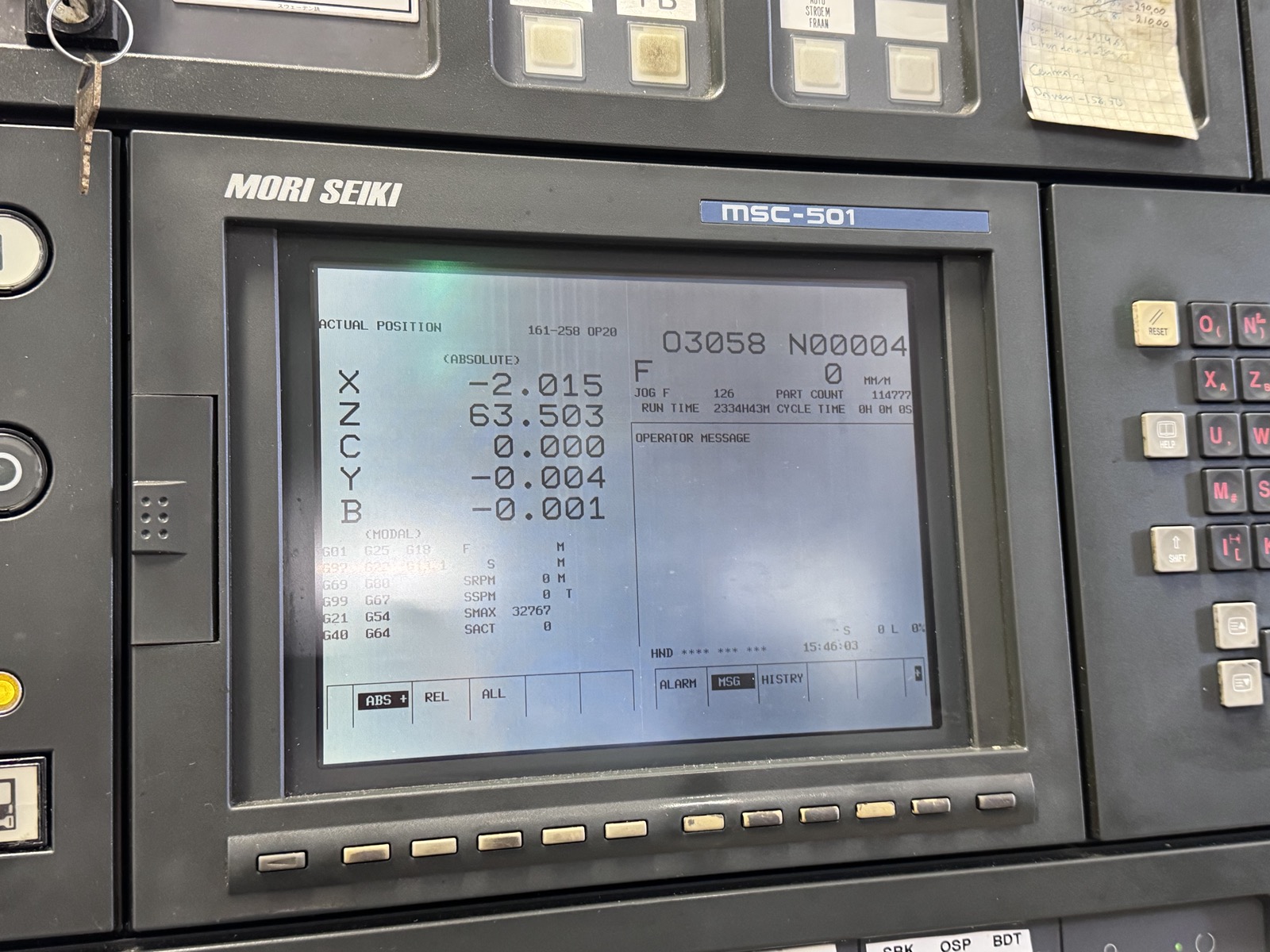

- Mori Seiki MSC-501 (Fanuc 18)
- CRT-display med softkeys
- MDI / EDIT / AUTO-lägen
- Axelvisning: X, Z, C, Y, B
- Driftstiden power on 55000h
- Operationstid ca: 20000h
Maskinkonfiguration
- CNC-svarv med Y-axel
- C-axel på huvudspindel
- Subspindel (dubbelspindelkonfiguration)

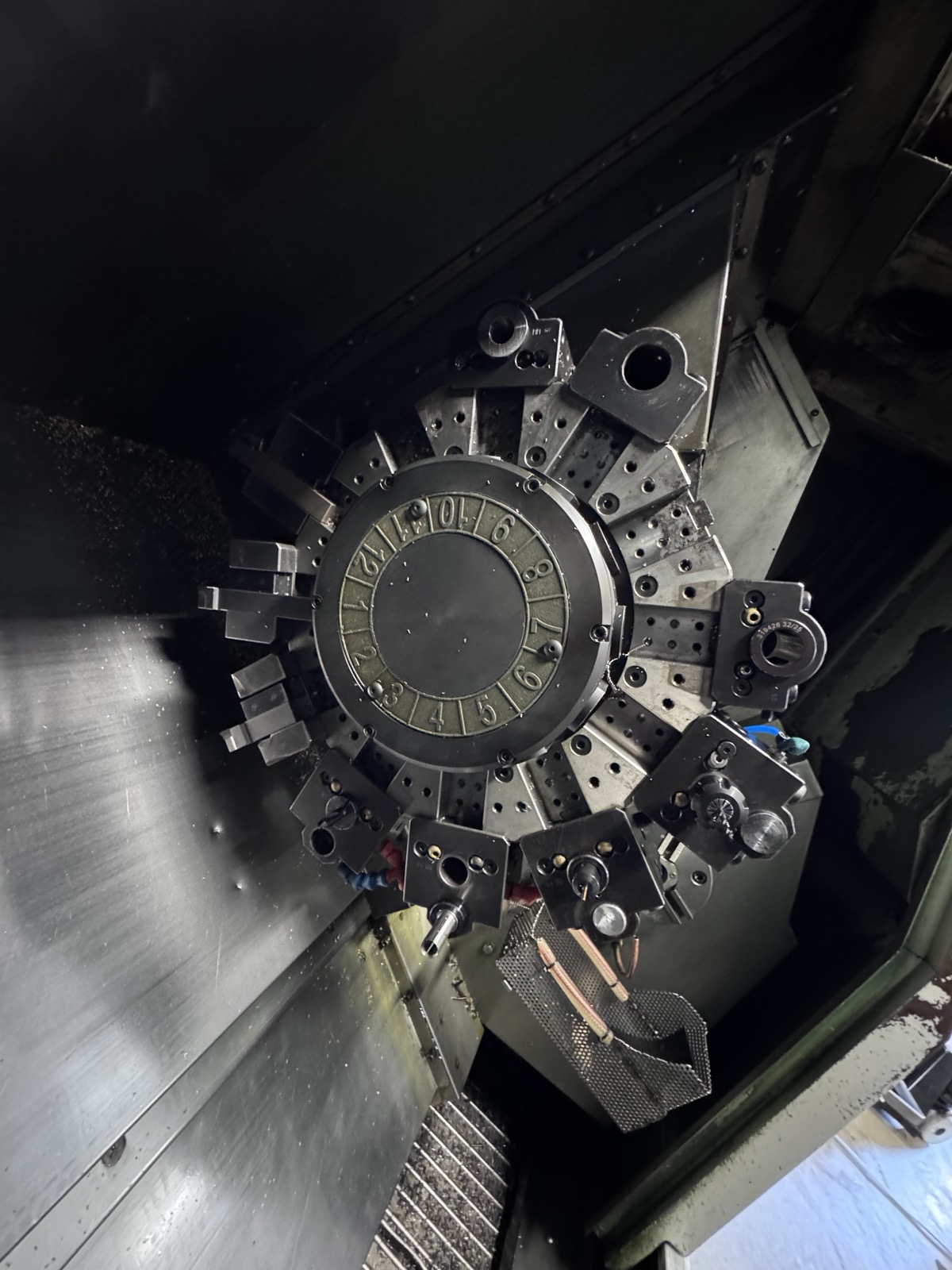

- Revolverhuvud, 12 positioner
- Förberedd för/utrustad med drivna verktyg
- Sluten arbetszon
Kapacitet:
- Max svarvlängd: Max svarv längd 350
- Max svarvdiameter: 300 normalt, Ø170 om det finns fler verktyg på revolvern
- Stångdiameter: ca Ø 45 mm
- Spindelvarvtal huvud och subbspindel: upp till ca 5 000 rpm
- Drivna verktyg: 4000 rpm
- Revolver: 12 stationer
- Y-axel slag: ca ±40–30 mm

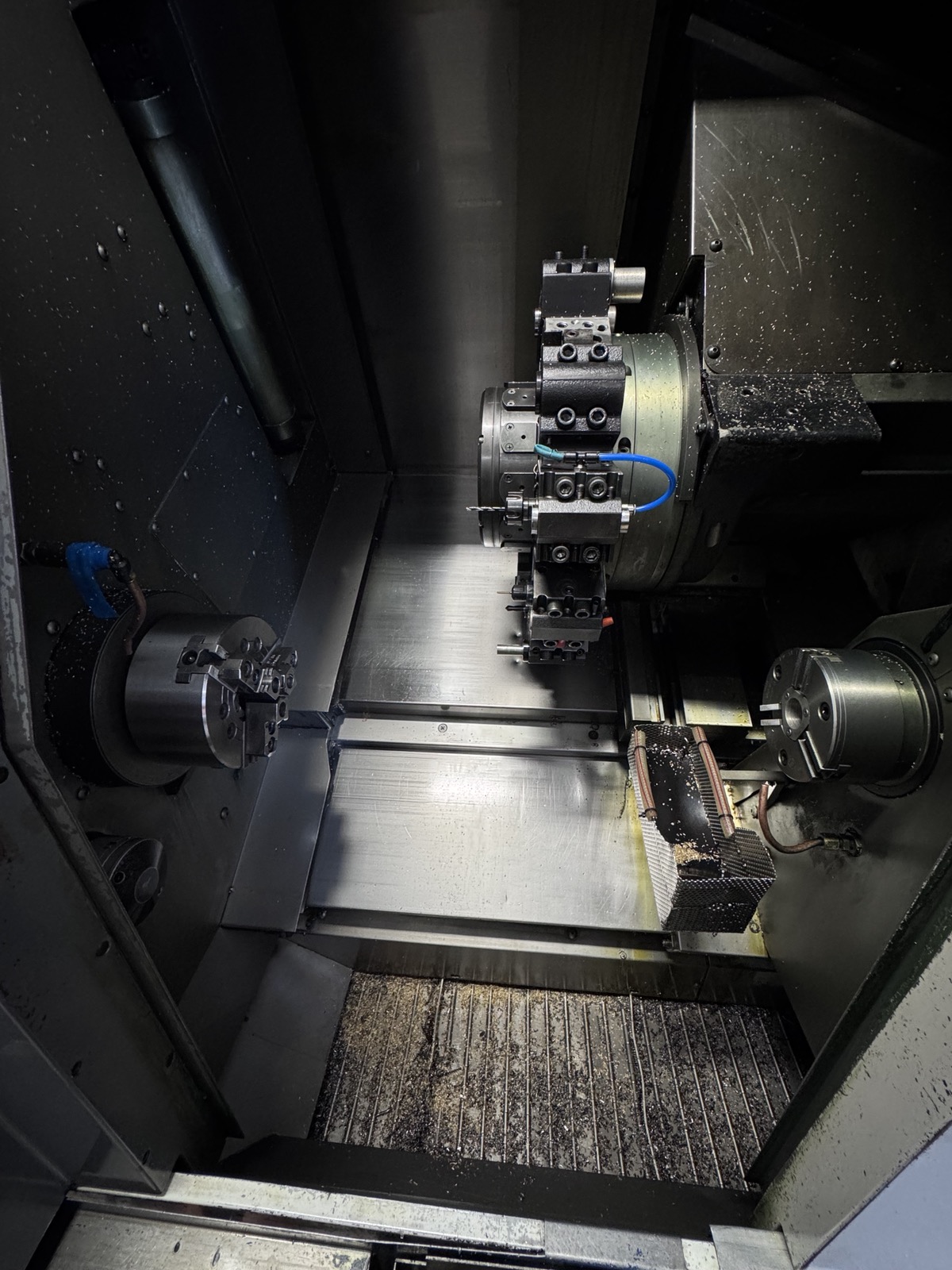

Spindel & uppspänning
- Hydrauliska chuckar (Kitagawa)
- Fotpedaler: 4 st (separat styrning för huvud- och motspindel)
- Huvudspindel + motspindel
- Automatisk överföring mellan spindlar
Media & system

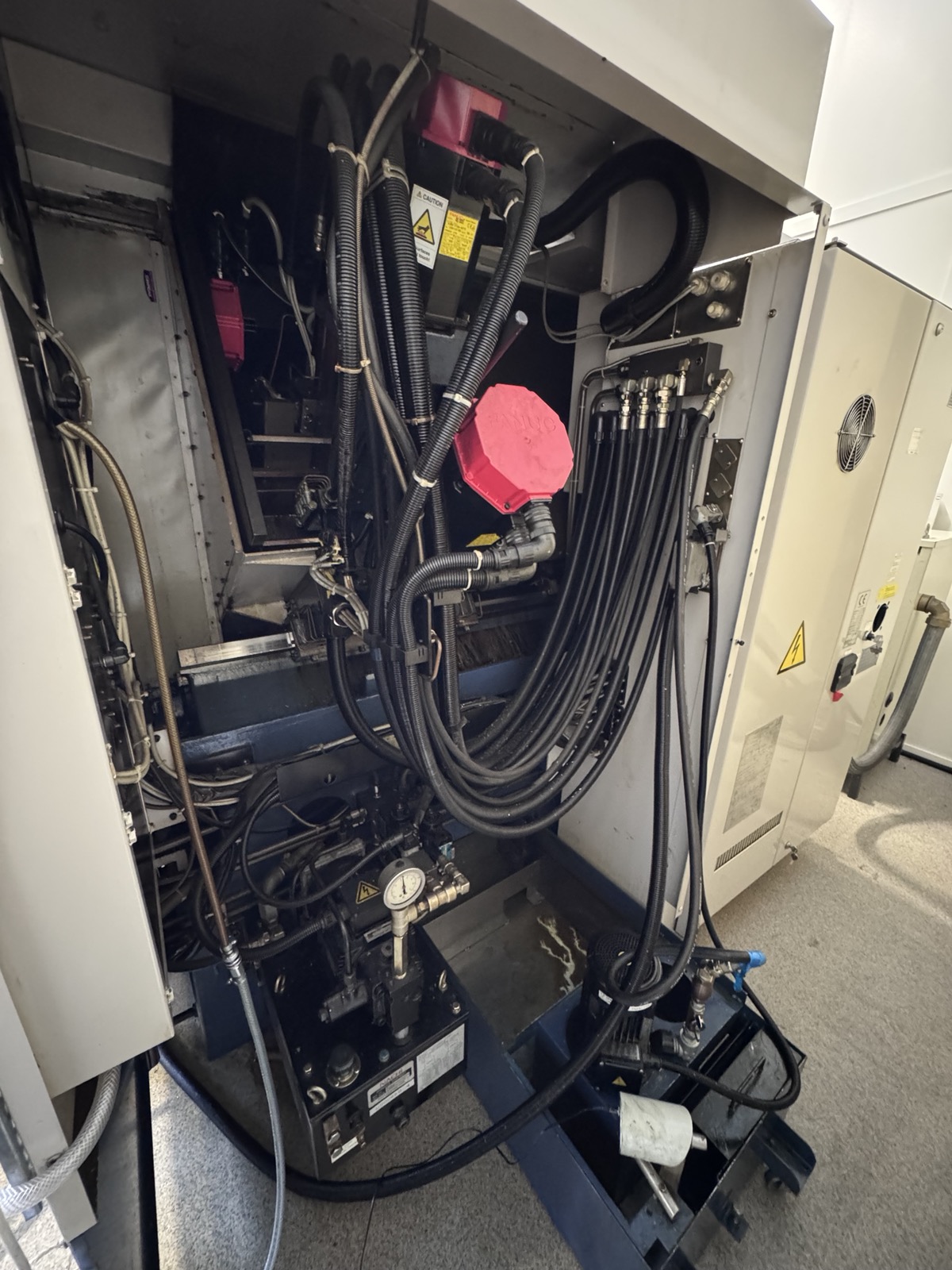

- Hydraulaggregat
- Centralsmörjning
- Kylsystem

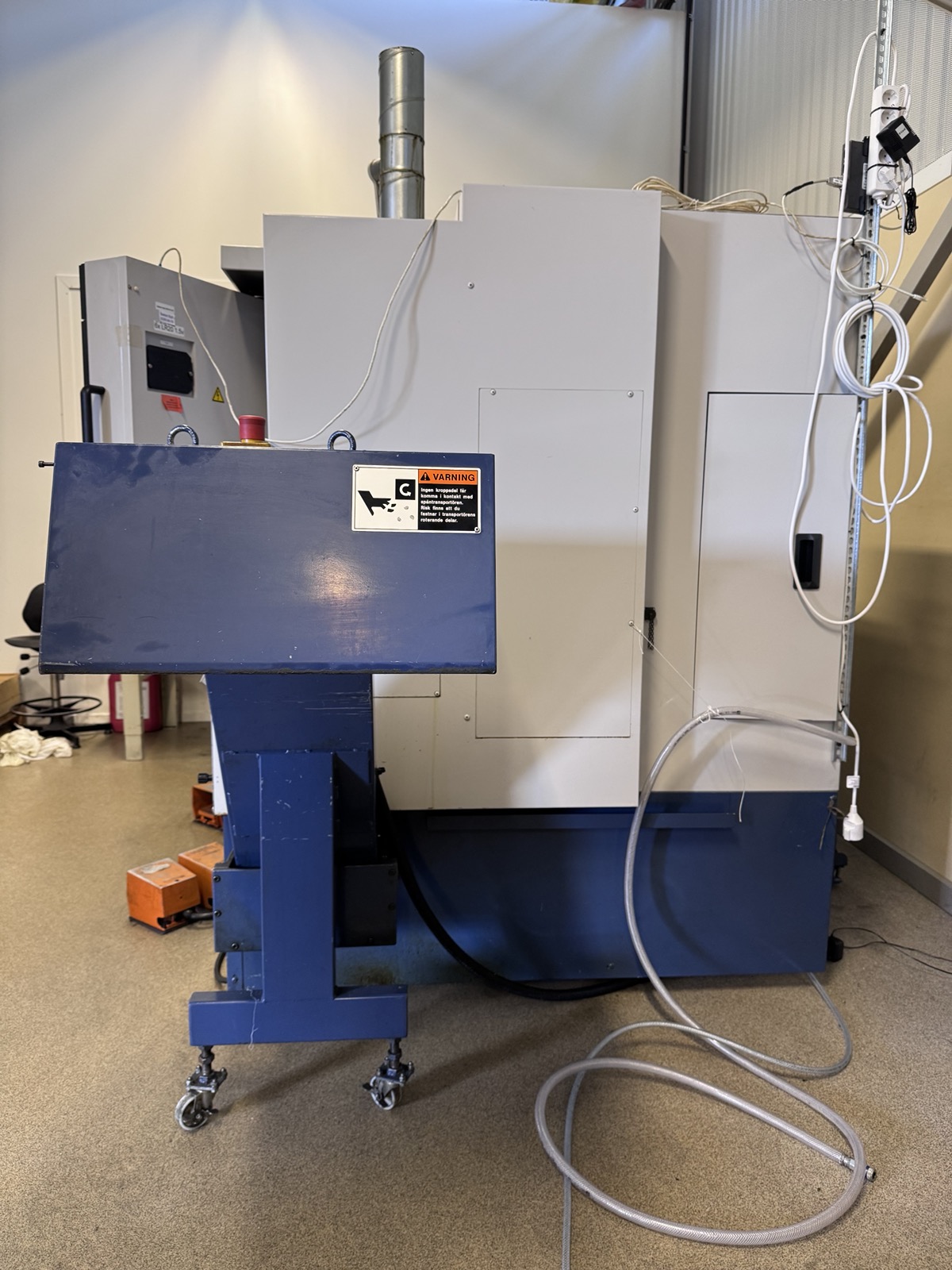

- Spåntransportör

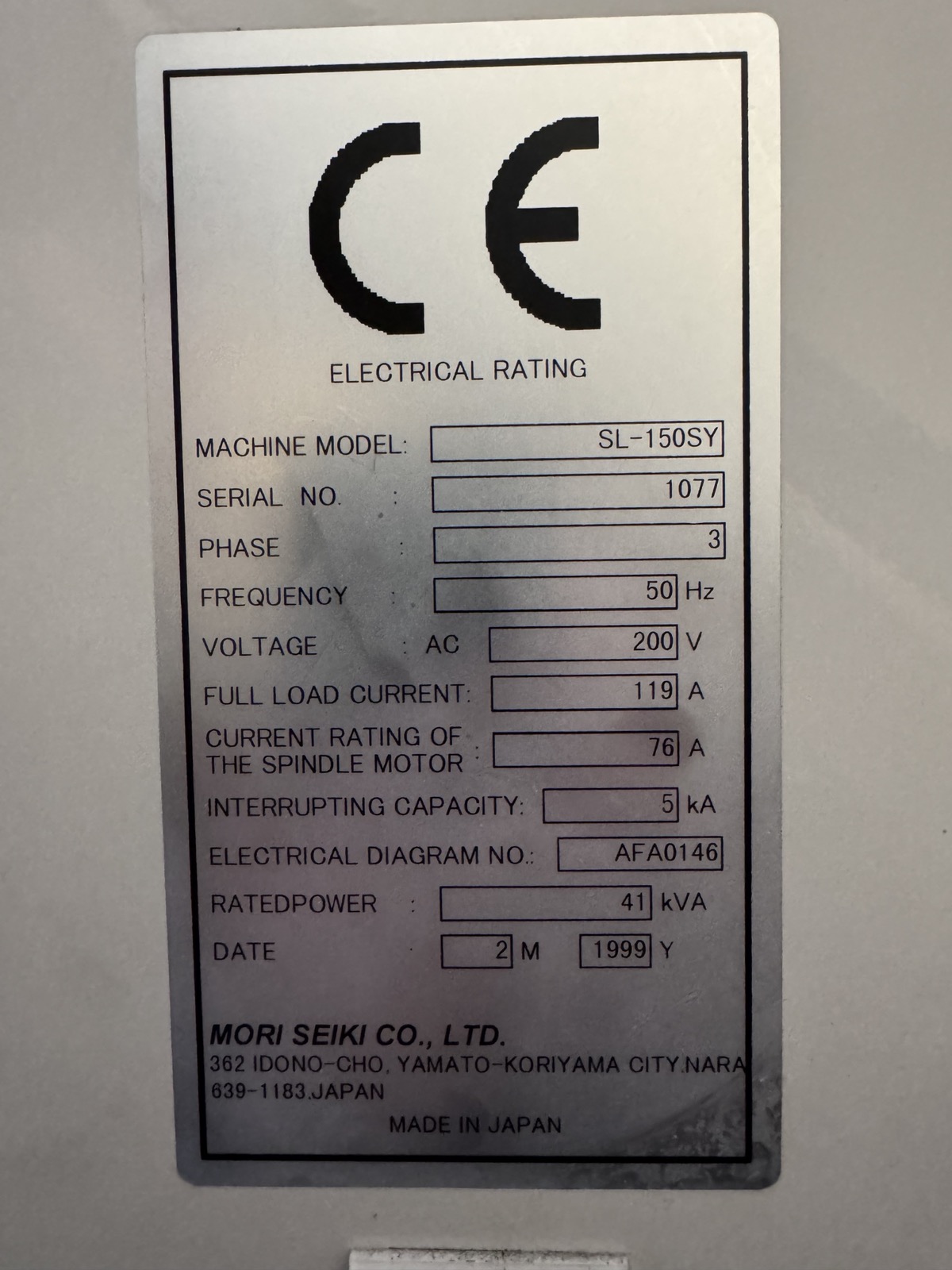

Eldata
- 3~ 200 V
- 50 Hz
- Installerad effekt: 41 kVA
- Full lastström: 119 A
- Spindelmotor: 76 A
- Brytförmåga: 5 kA

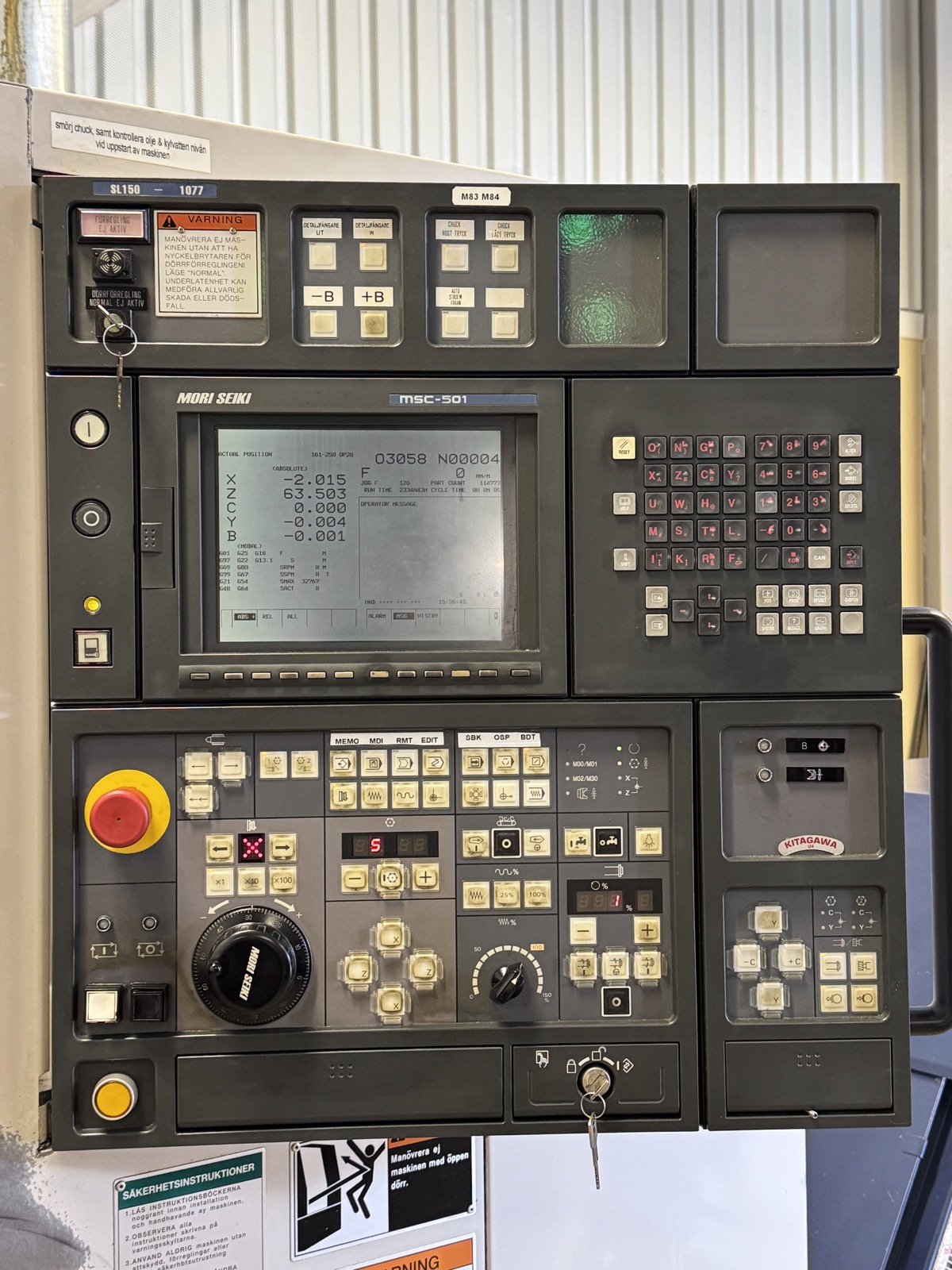

Styrpanel & operatörsinterface
- Full knappsats
- Feed/spindle override
- MPG-handratt
- Nyckelbrytare och säkerhetsinterlock
Skick / Funktion
- Regelbundet servad maskin
- Styrsystem i drift, körts fram till när den kopplades ur nyligen.
- Bromsen på huvudspindel kan fastna när man ska köra med drivna verktyg.
Övrigt
- CE-märkt
- Tillverkad i Japan
Utlämning/utforsling: Maskinen är frånkopplad när den hämtas och behöver tas ut ur lokalen och lastas av köparen på maskinskridskor, utlämning bokas omgående med handläggare efter betalning mottagits.
