Portalfräsmaskin 9500x3600x2000mm med tillbehör

Portalfräsmaskin med tillbehör

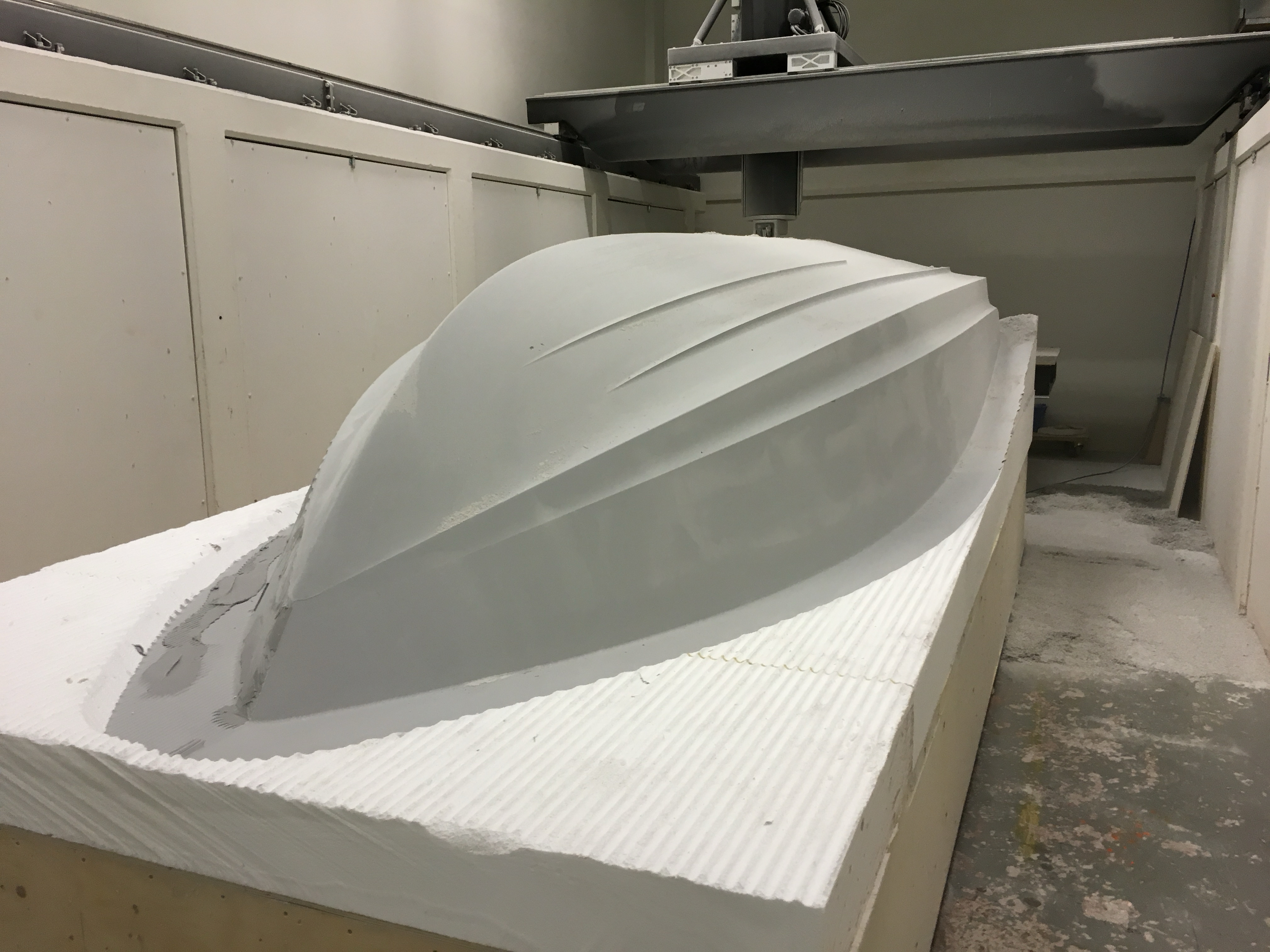

Femaxlig portalfräs avsedd för fräsning i mjuka material såsom frigolit, trä, gips, Ureolblock och Epoxypasta. Maskinen är konstruerad för 3-axlig fräsning samt 3+2 indexerad bearbetning.

Specifikationer

• Femaxlig portalfräsmaskin
• Rörelseområde:
  • X: cirka 9 500 mm, max 20 m/min
  • Y: cirka 3 600 mm, max 20 m/min
  • Z: cirka 2 000 mm, max 6 m/min
  • B: cirka ±95°
  • C: cirka ±120°
• Fräsning: 3-axligt och 3+2 indexerat
• Precision inom arbetsvolymen: cirka 0,5 mm

Konstruktion

• X-axel med åkbana på stålbalk, monterad på betongfundament
• INA löprulleskenor med påmonterad kuggstång

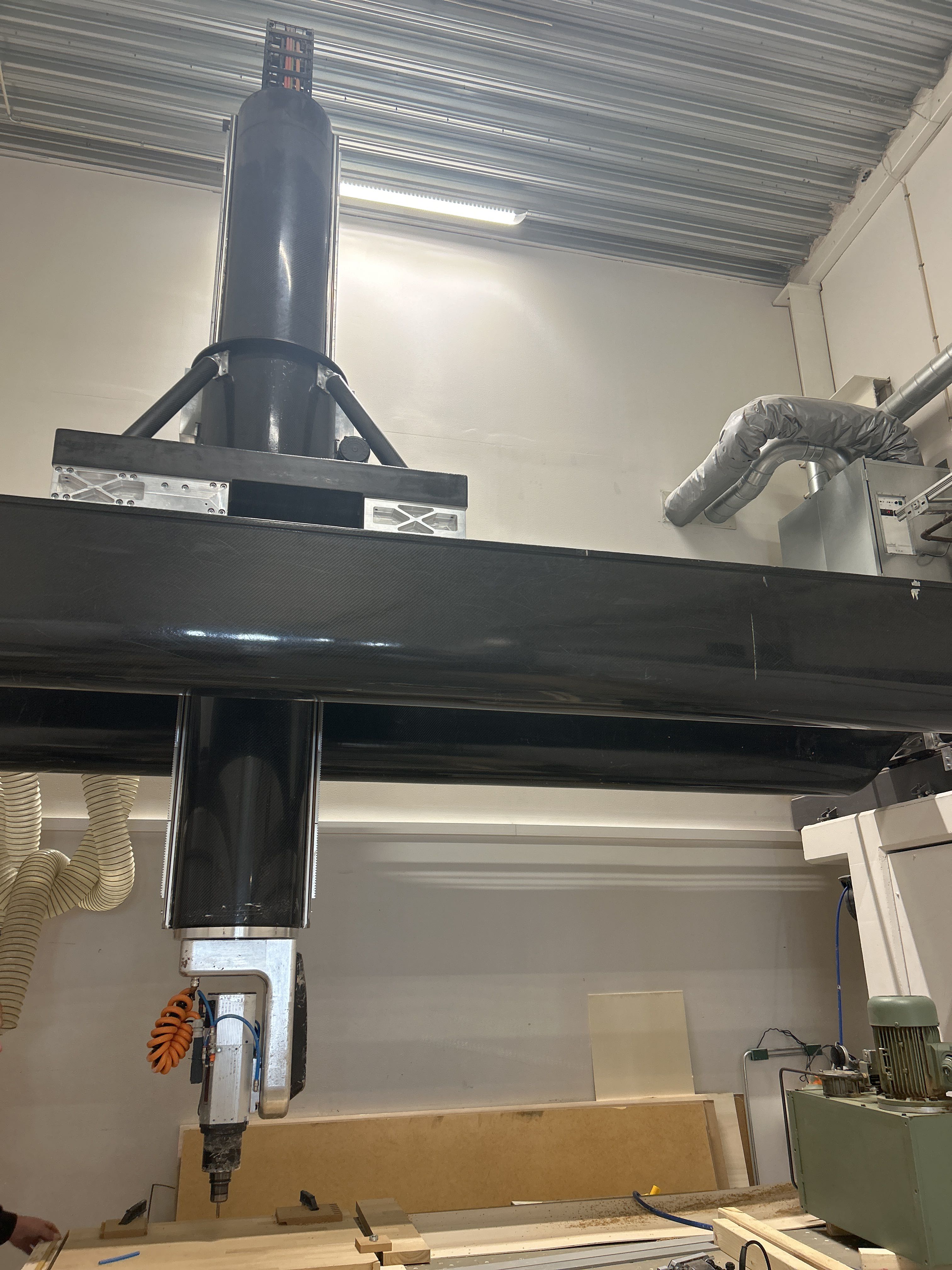

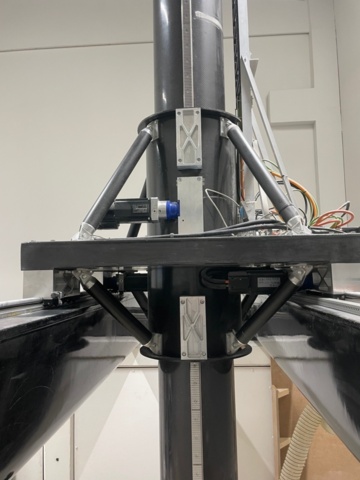

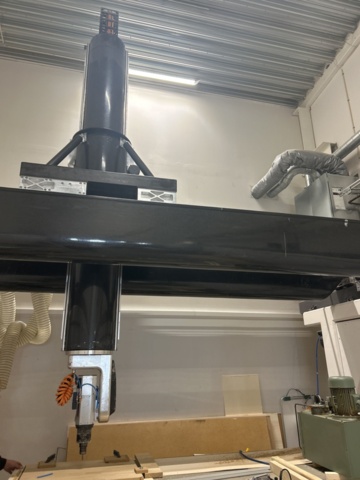

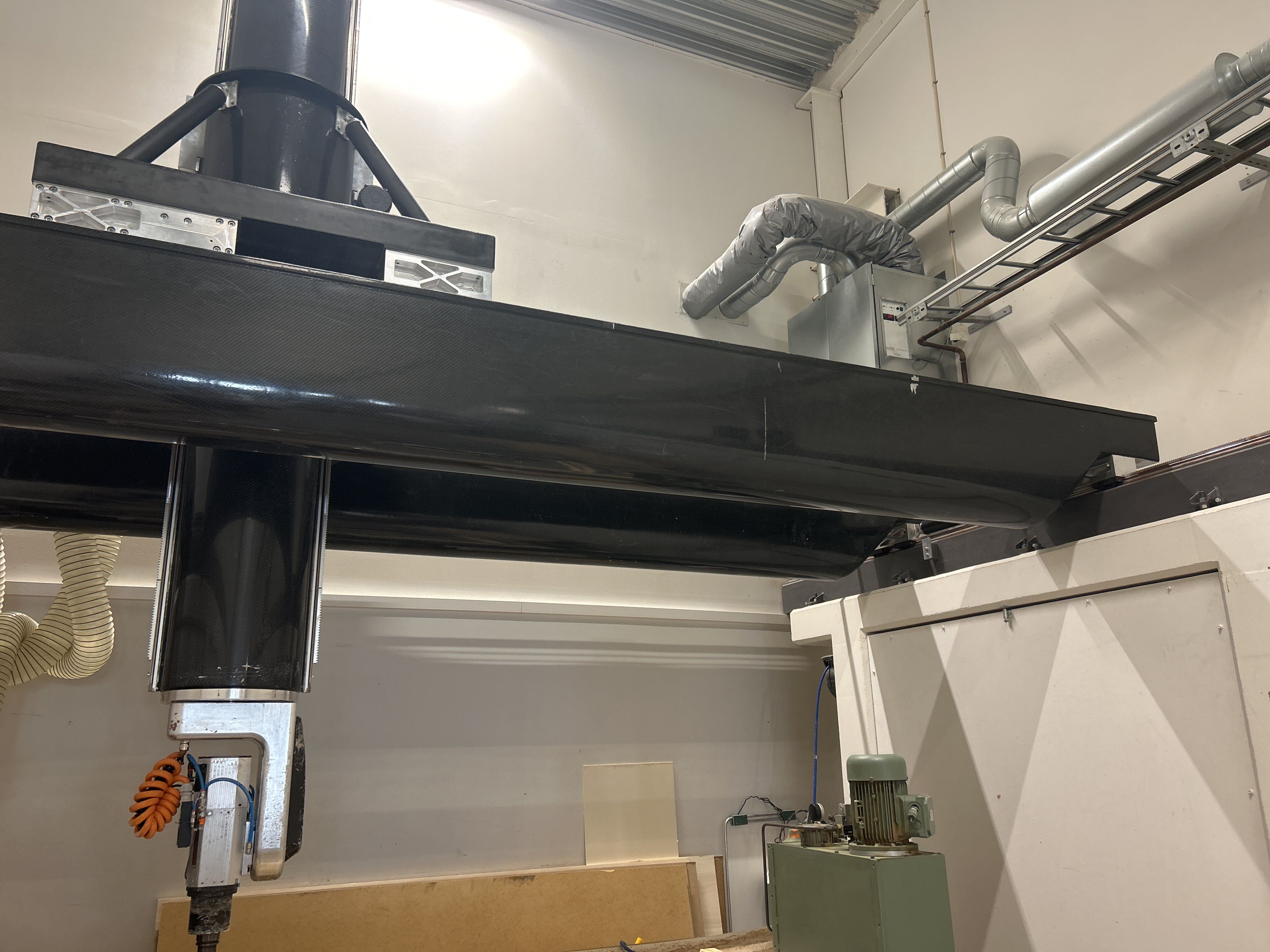

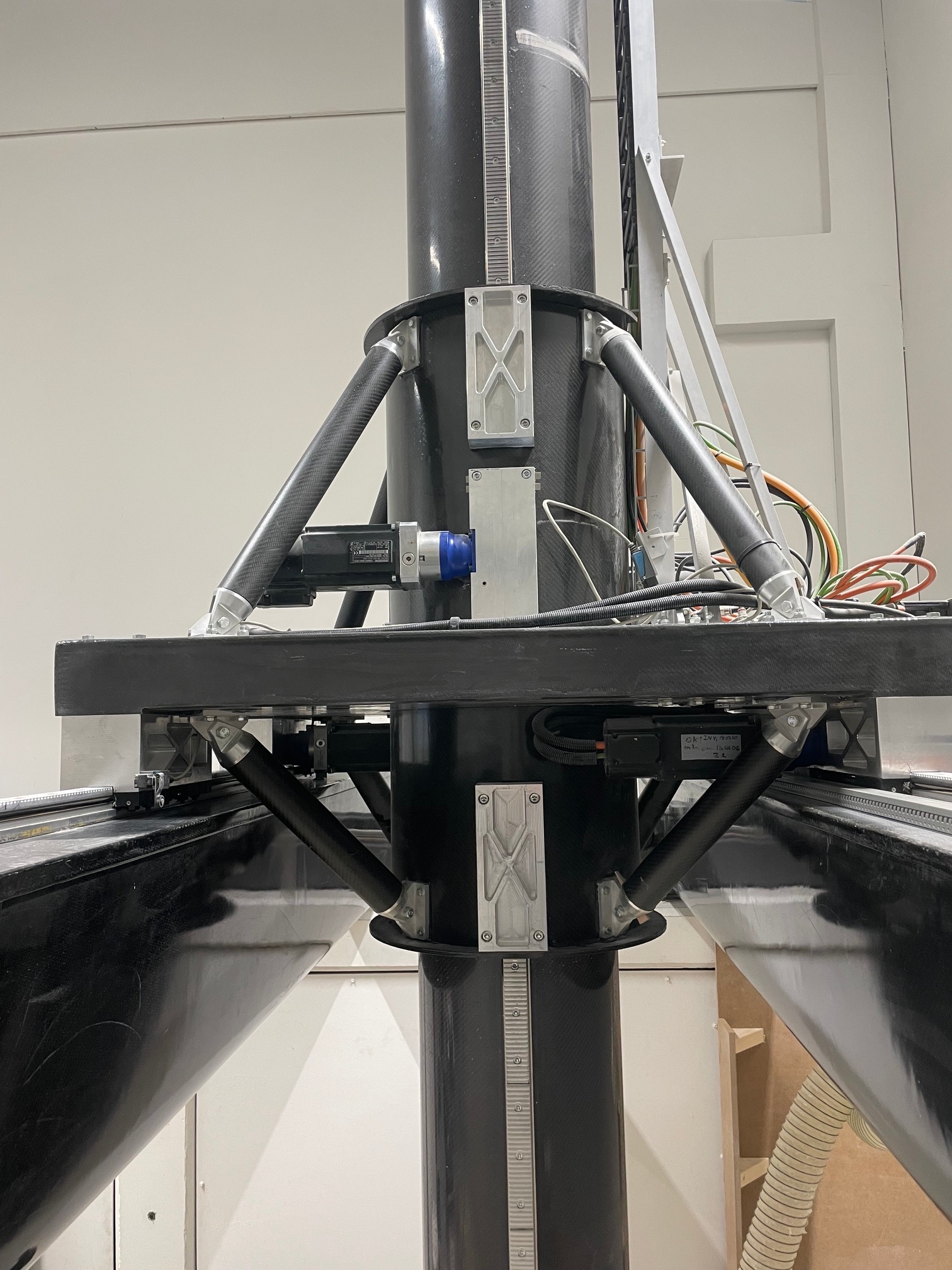

• Y- och Z-del med kolfiberbalkar och Z-portal
• Aluminiumhus för vagnar och drivning

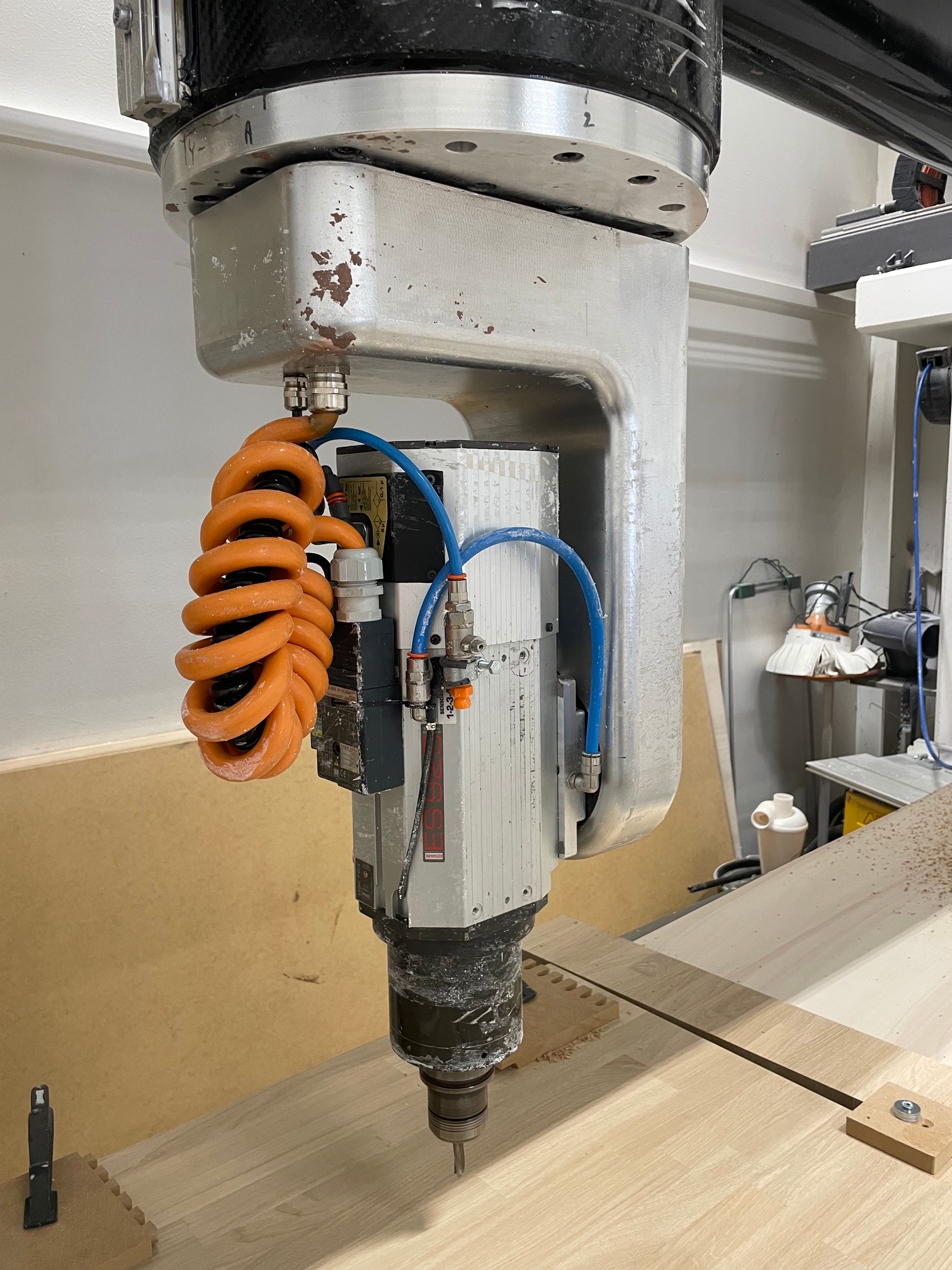

Spindel

• HSD ES929L H4PNL
• Effekt: 12 kW
• Chuck: HSK 63F
• Antal chuckar: 4 st
• Max varvtal: 24 000 rpm
• Vattenkyld

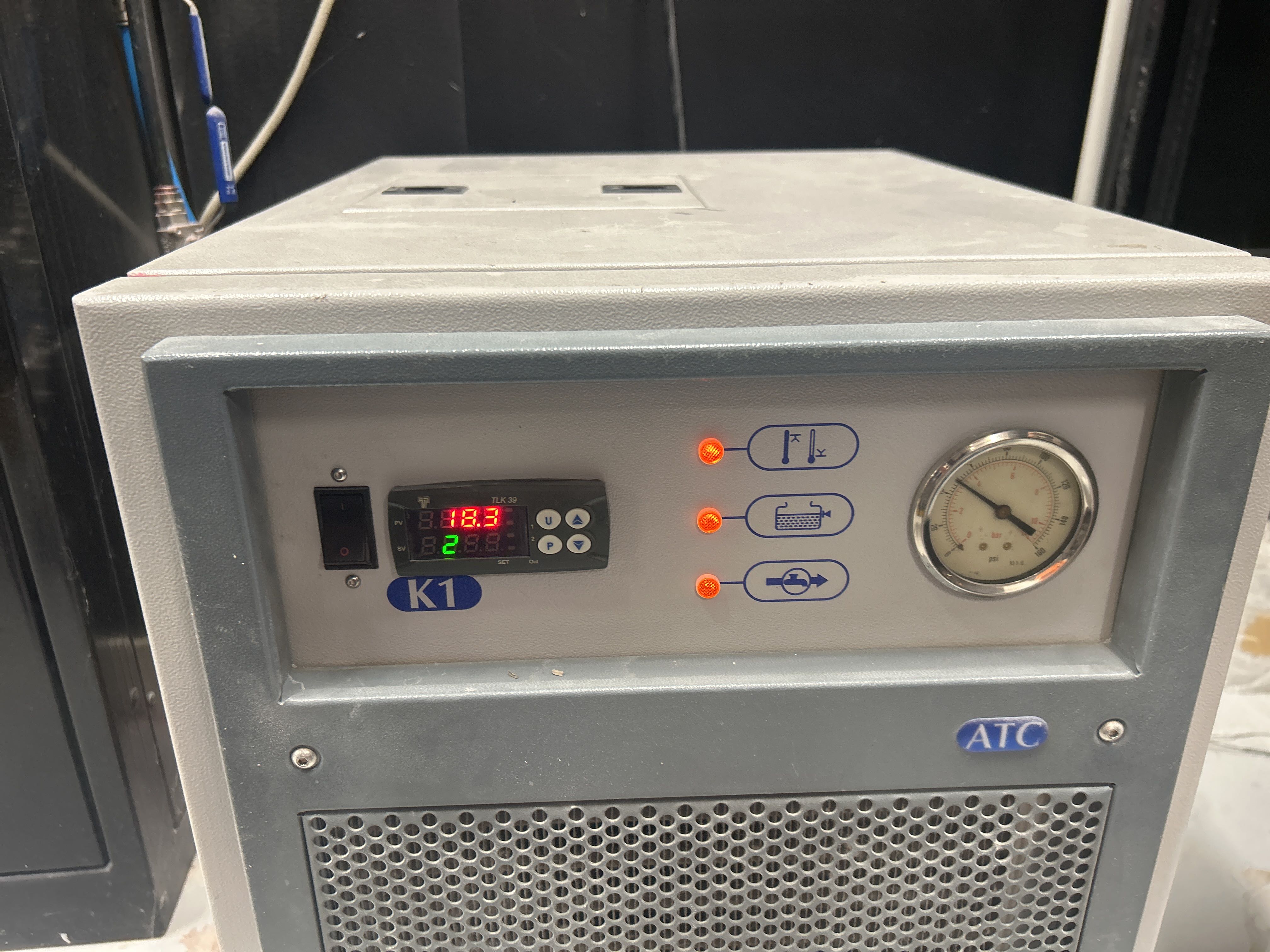

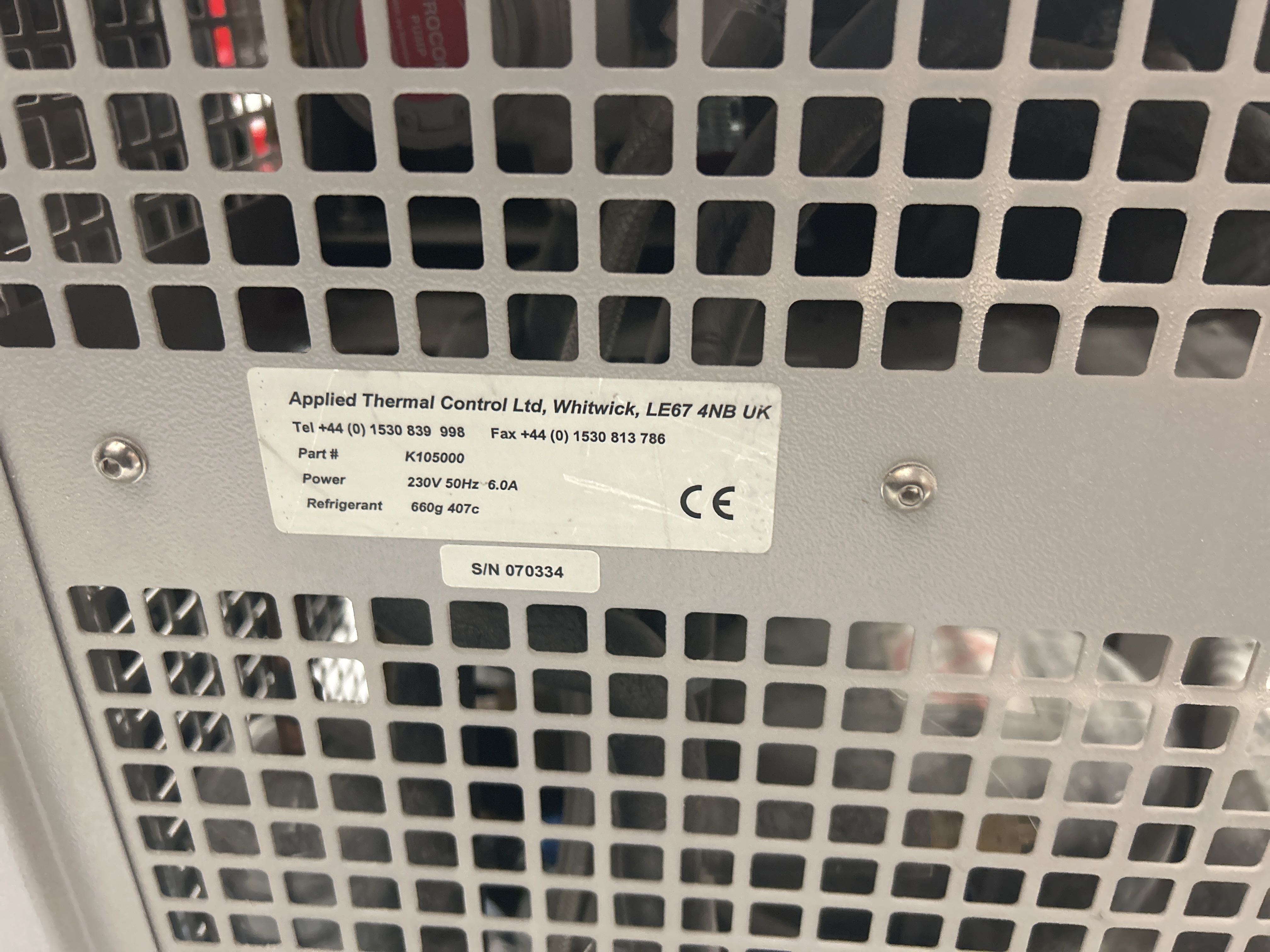

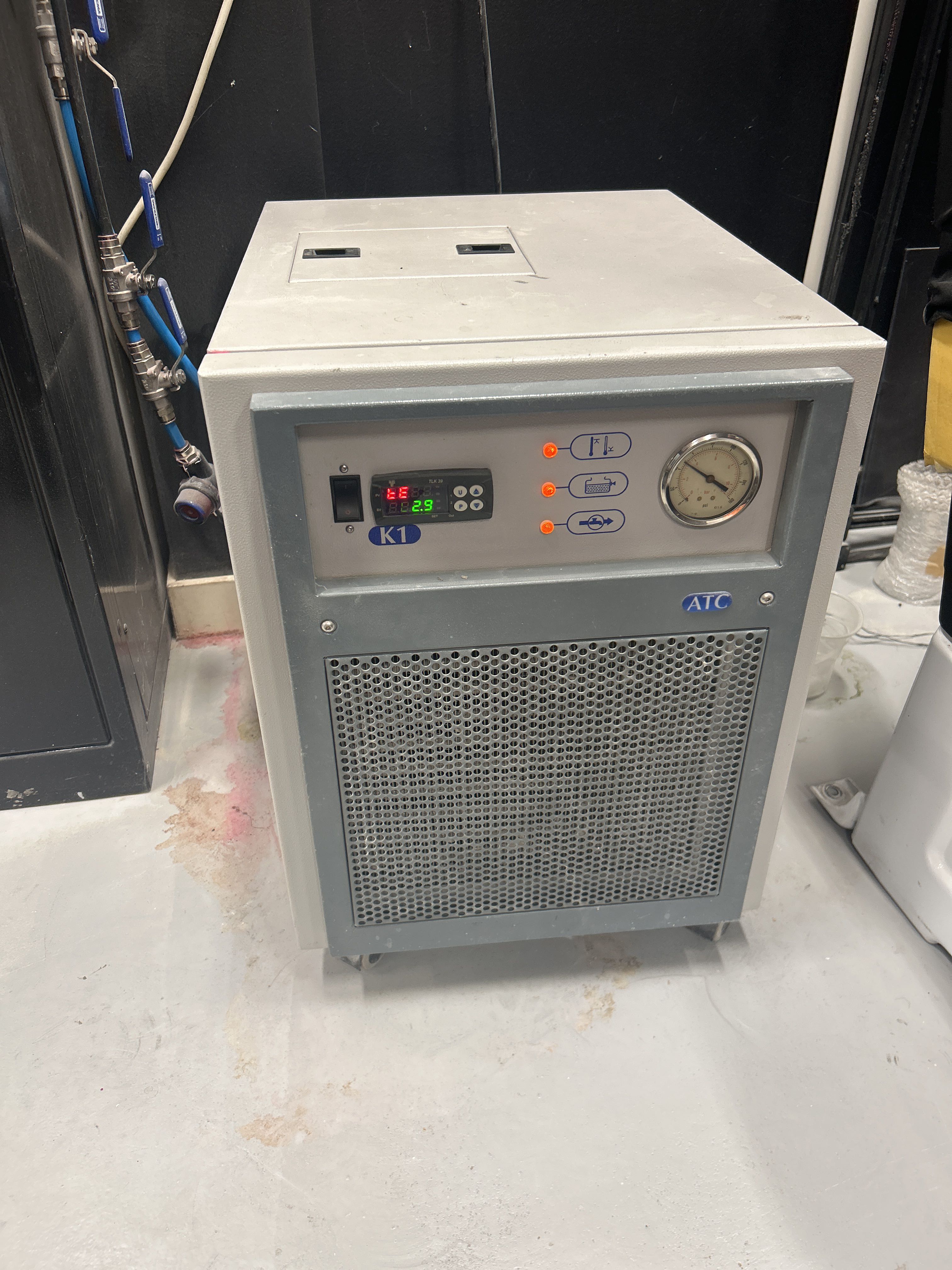

• Separat kompressorkylare

Drivning

• X, Y och Z:

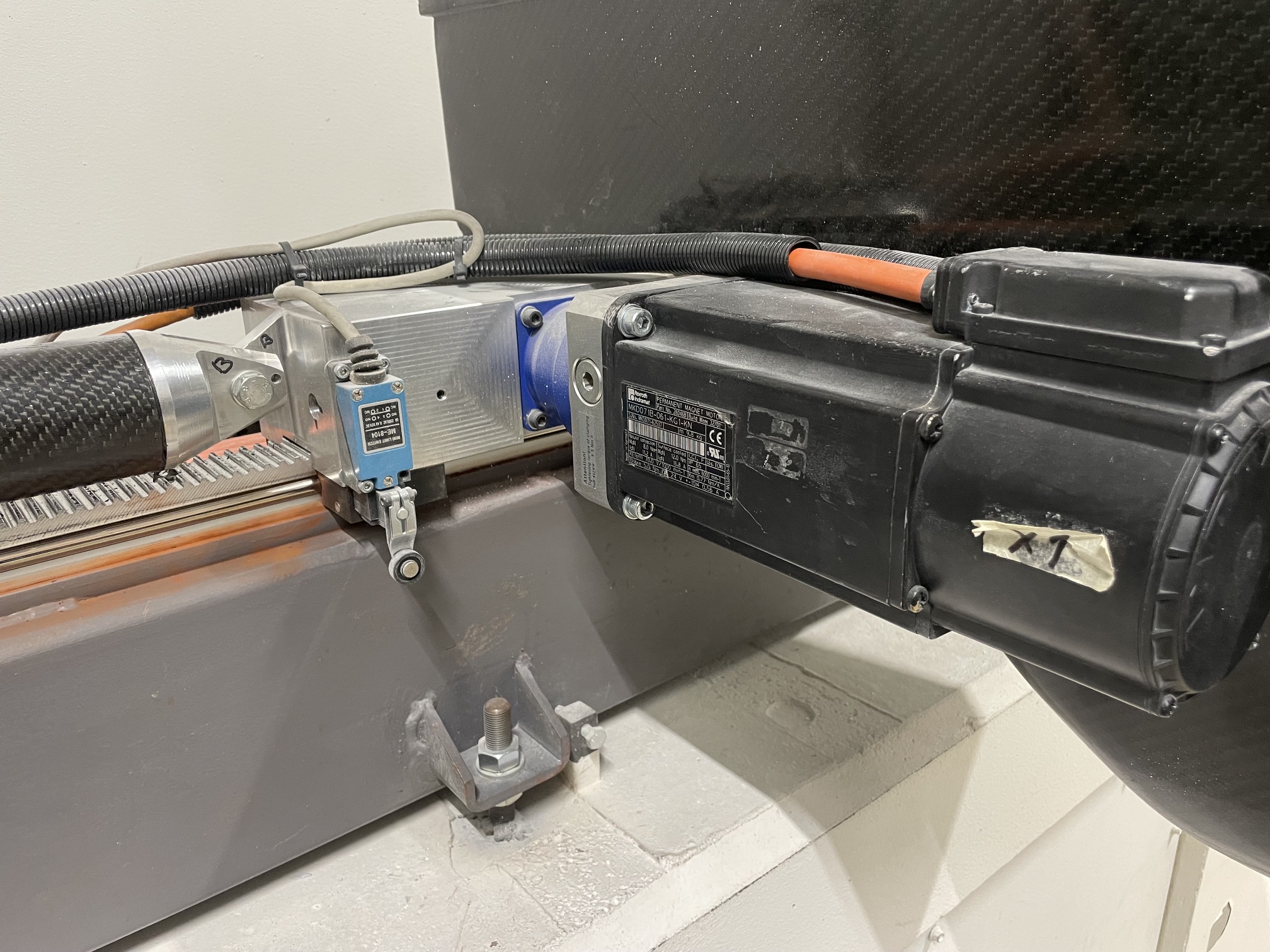

  • Servomotorer Bosch Indramat MKD071B-061-KG1
  • Planetväxlar Wittenstein Alpha SP 075A-MF1-10 (X/Y) samt SP075A-MF2-28 (Z)
  • Inverterad HTD 8M kuggstångsdrivning
• B:
  • Servomotor Bosch Indramat MKD025B-144-KG1
  • Harmonicdrive hålaxelväxel CPU 32A 100:1
• C:

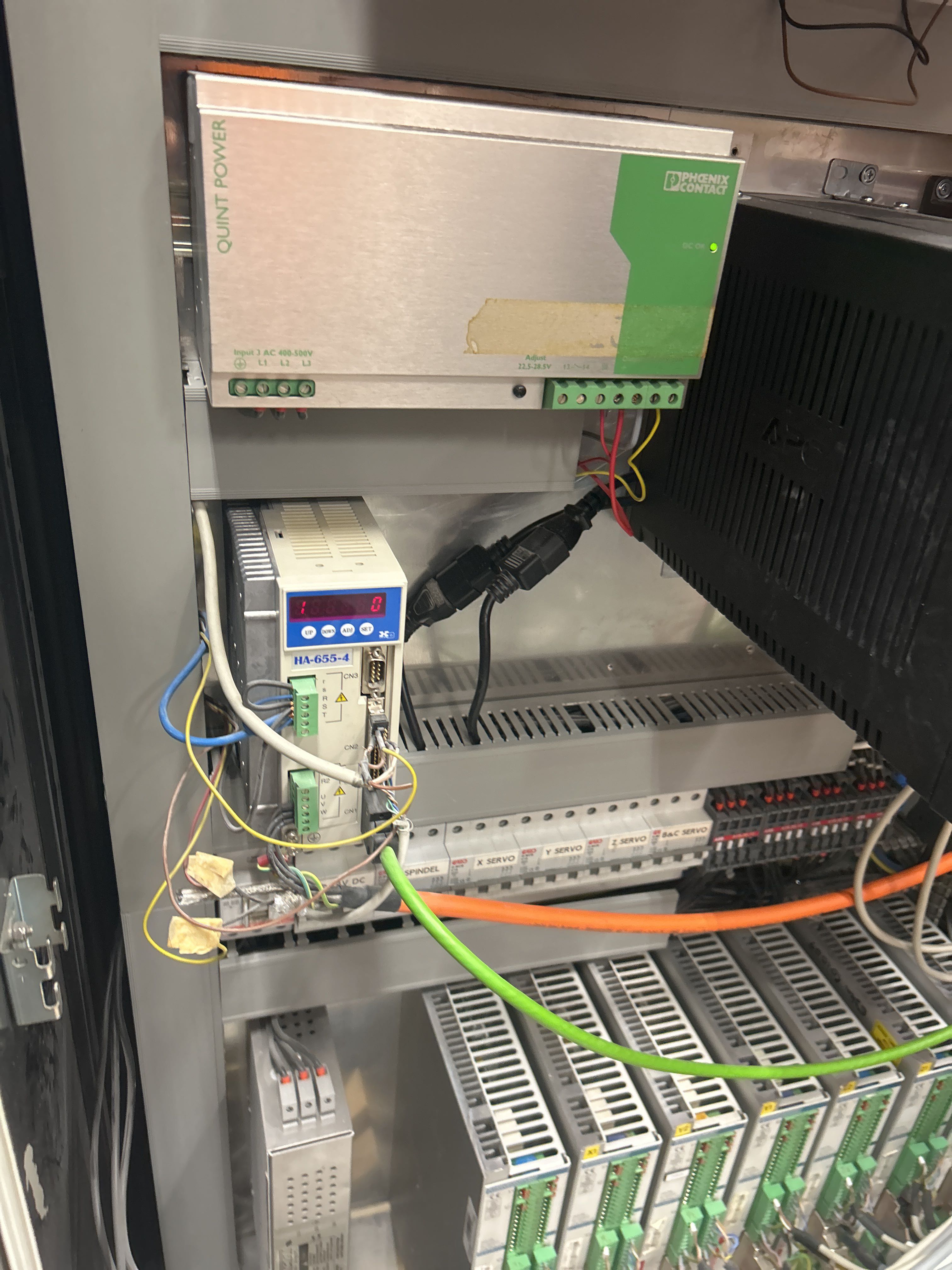

  • Harmonic drive hålaxelservo FHA 40C med controller HA-655-4

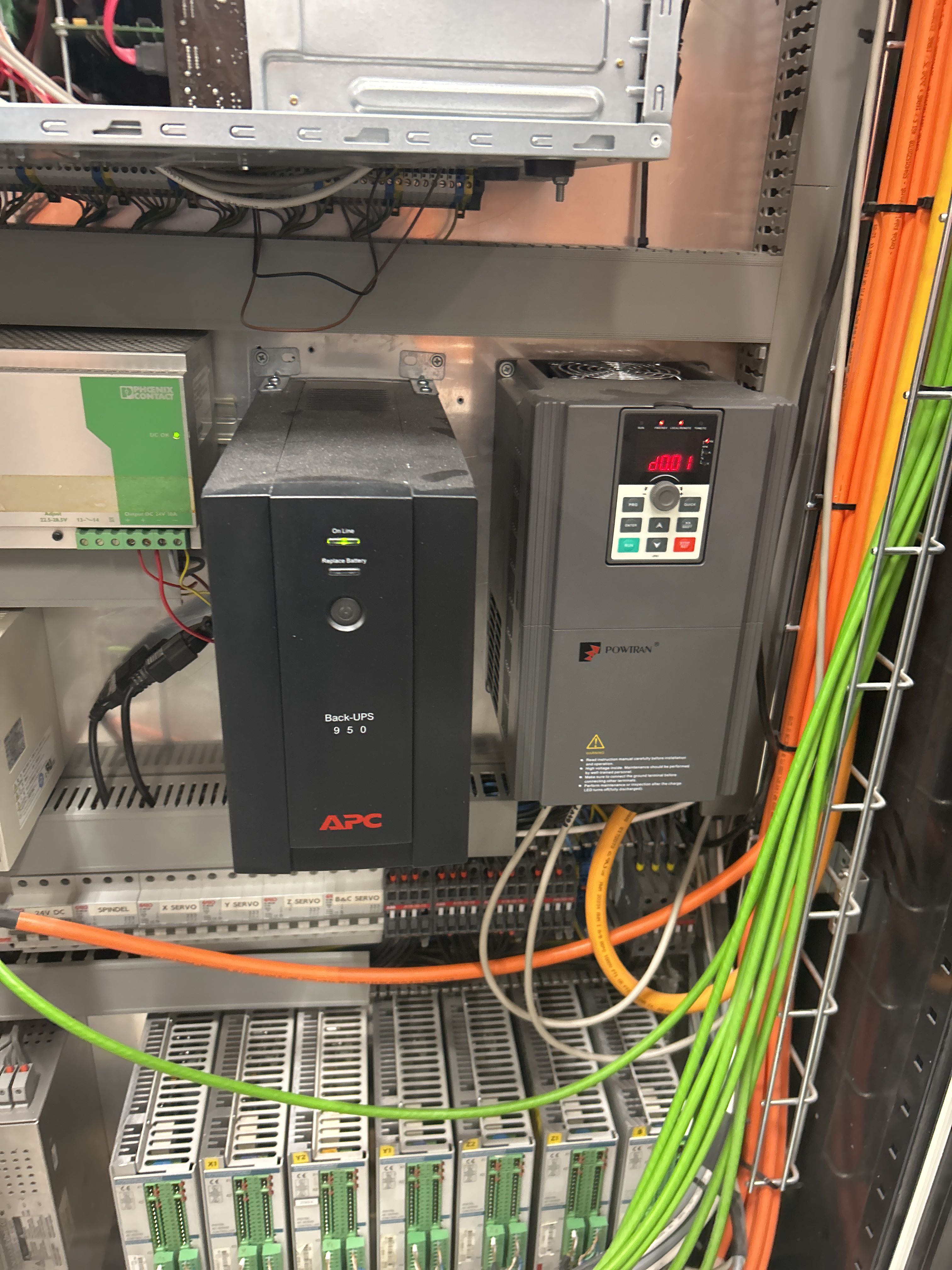

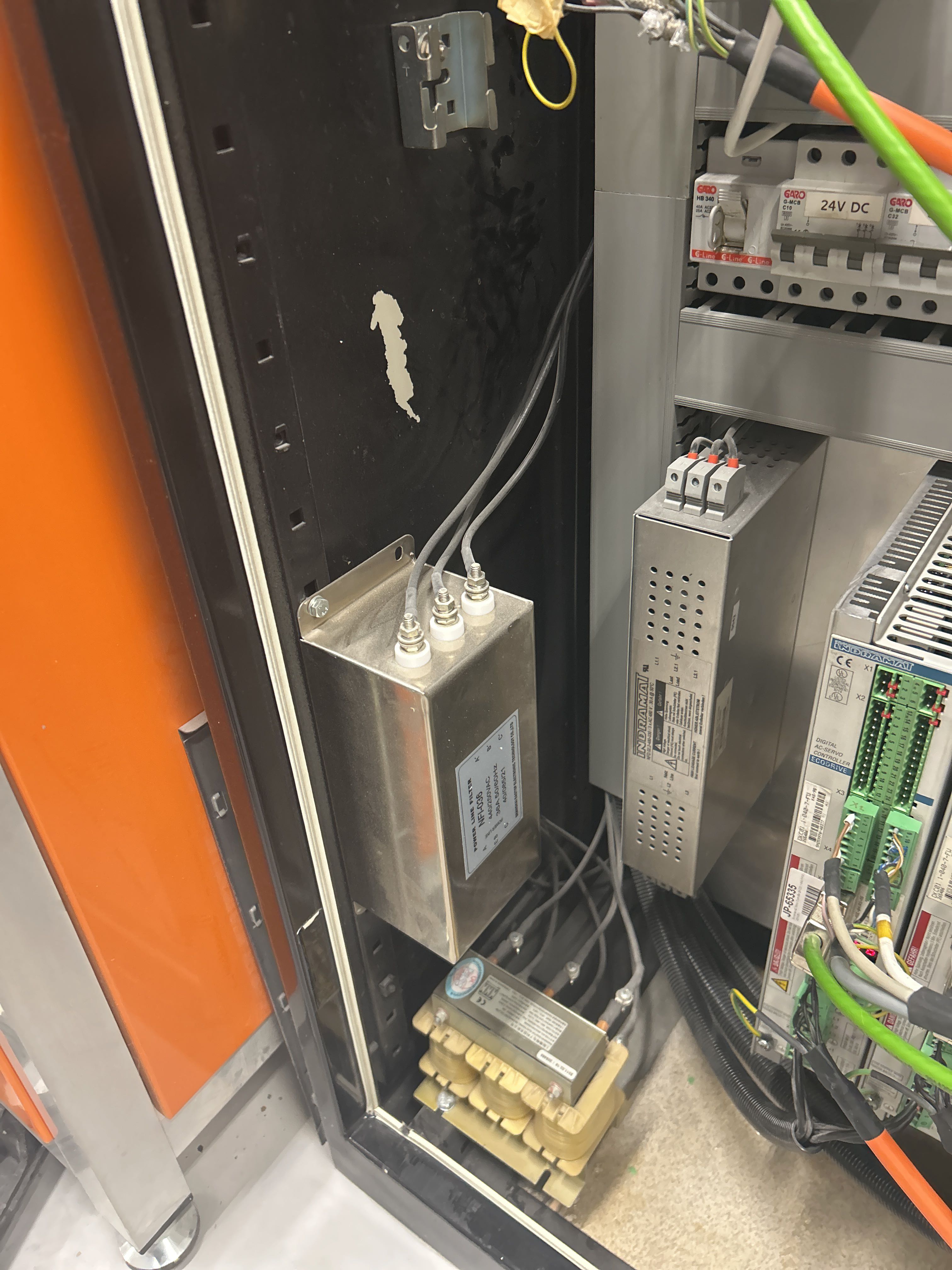

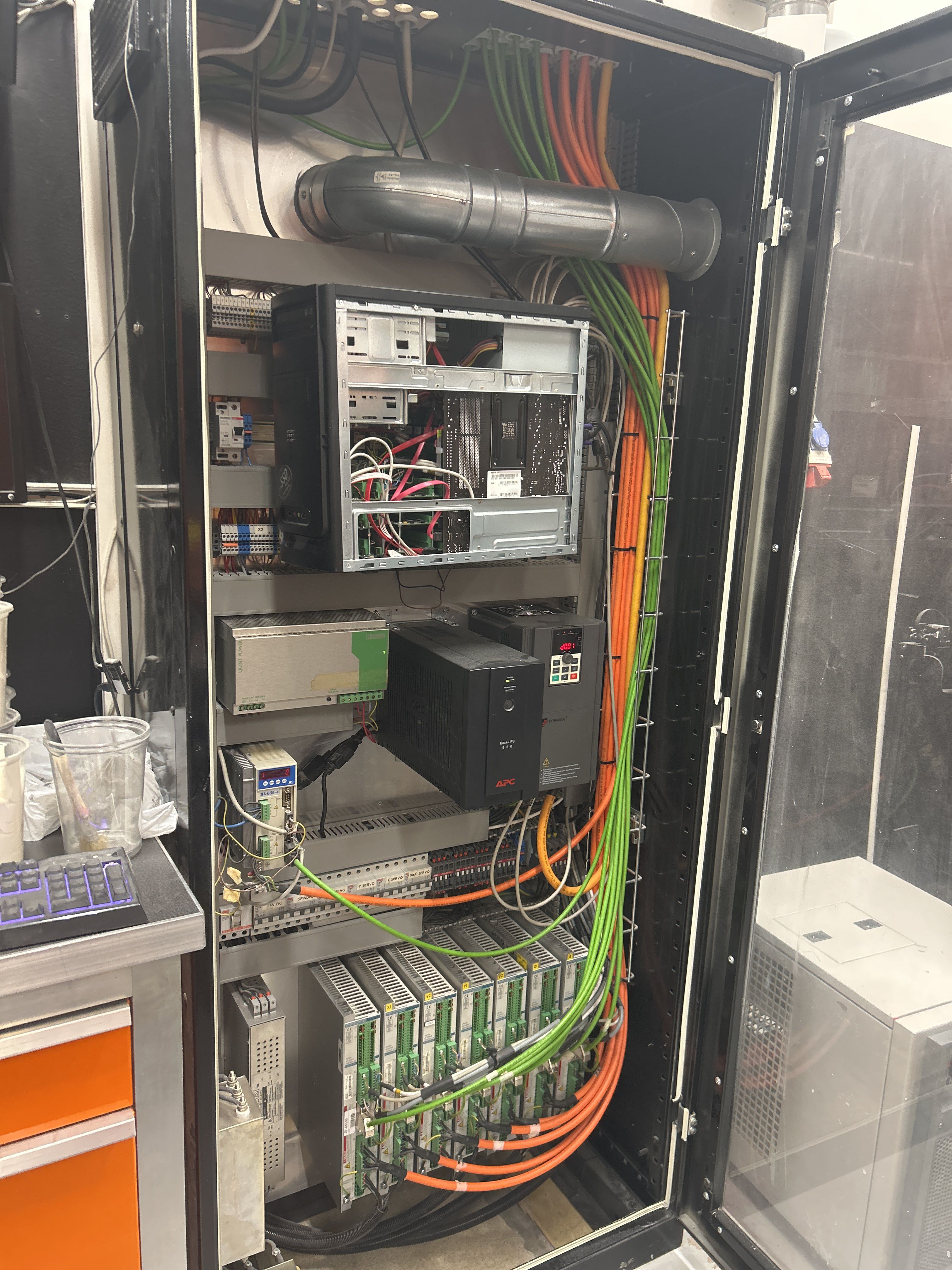

Styrning och elektronik

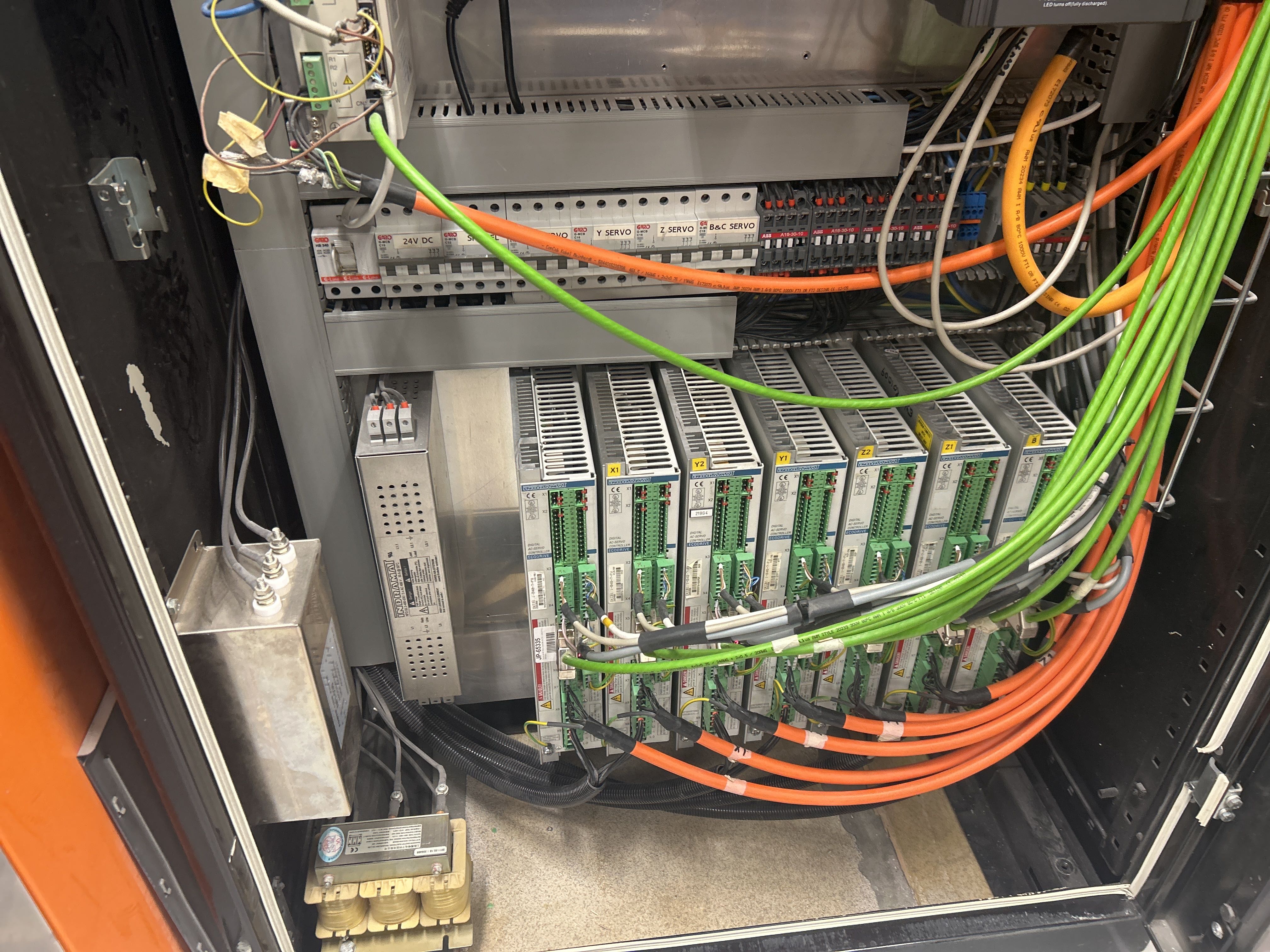

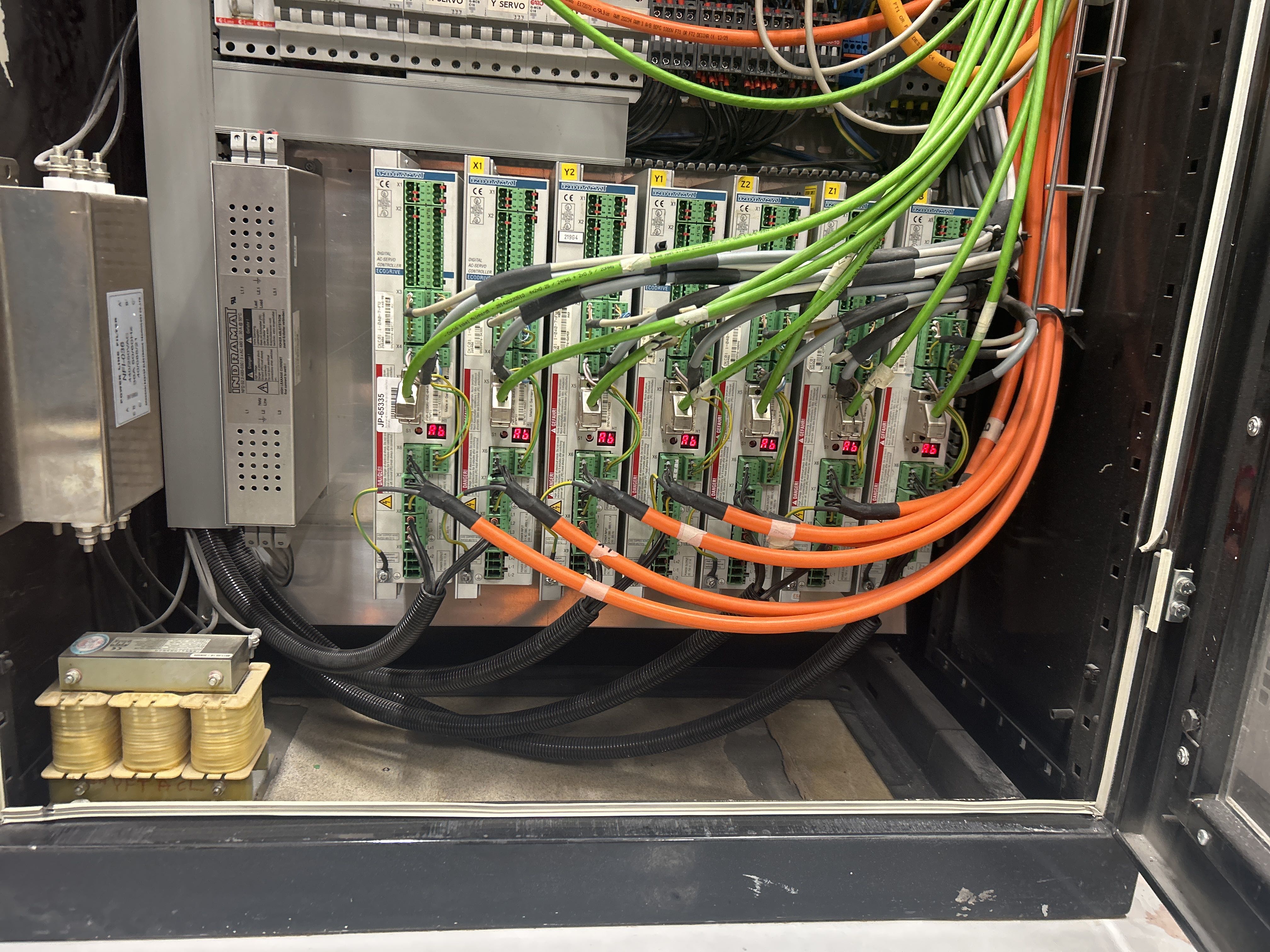

• Servocontroller för X, Y, Z samt B: Indramat Ecodrive DKC01.1-040-7-FW
• Spänningsförsörjning 24V DC: Phoenix Contact Quint Power 30A
• Mesa 3X20+6I68 controller board
• Mesa 7I33TA Quad Analog servo interface x3
• Mesa 7I37TA Isolated I/O Card x3

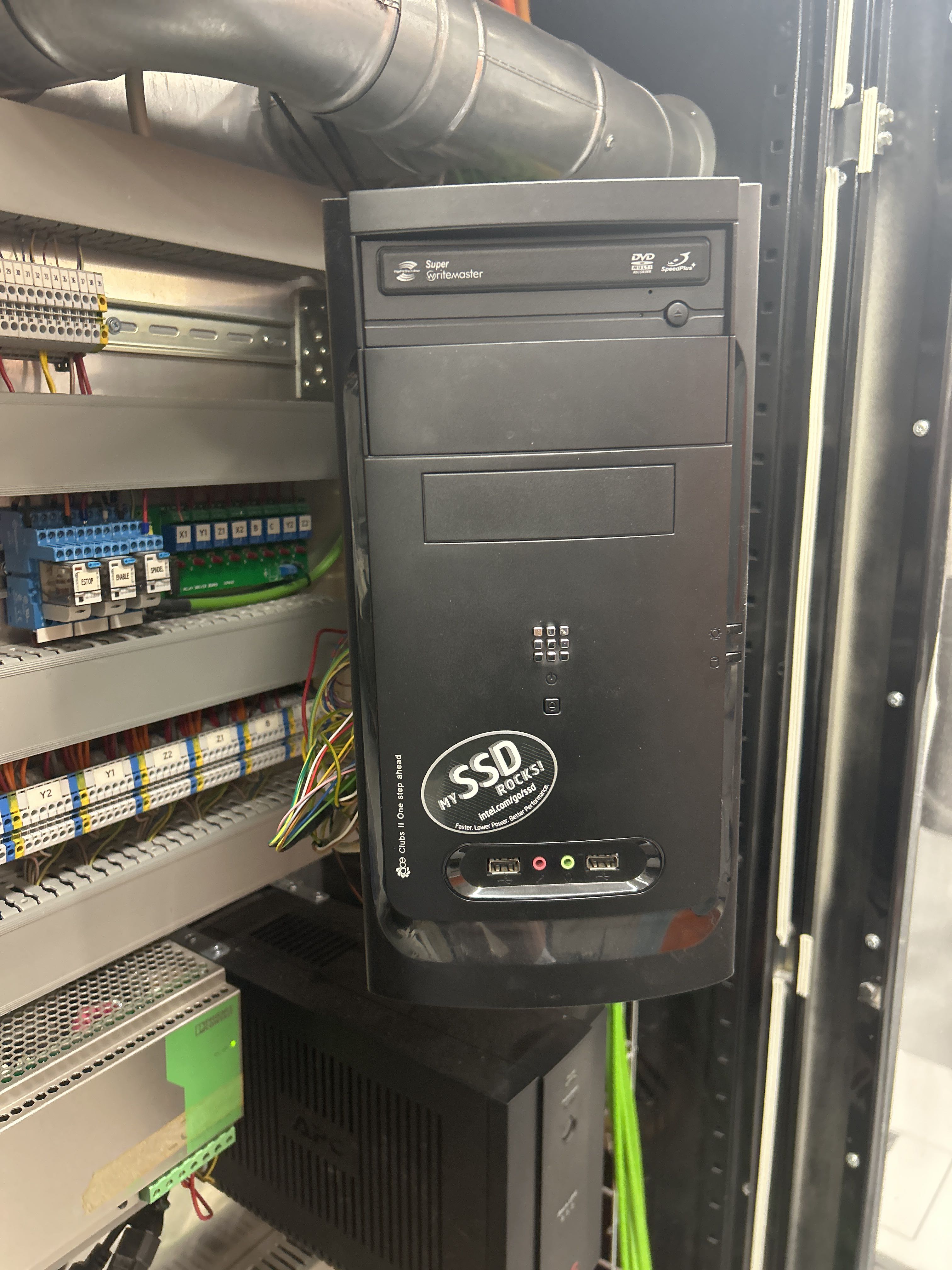

• PC med Linux CNC-styrsystem och UPS

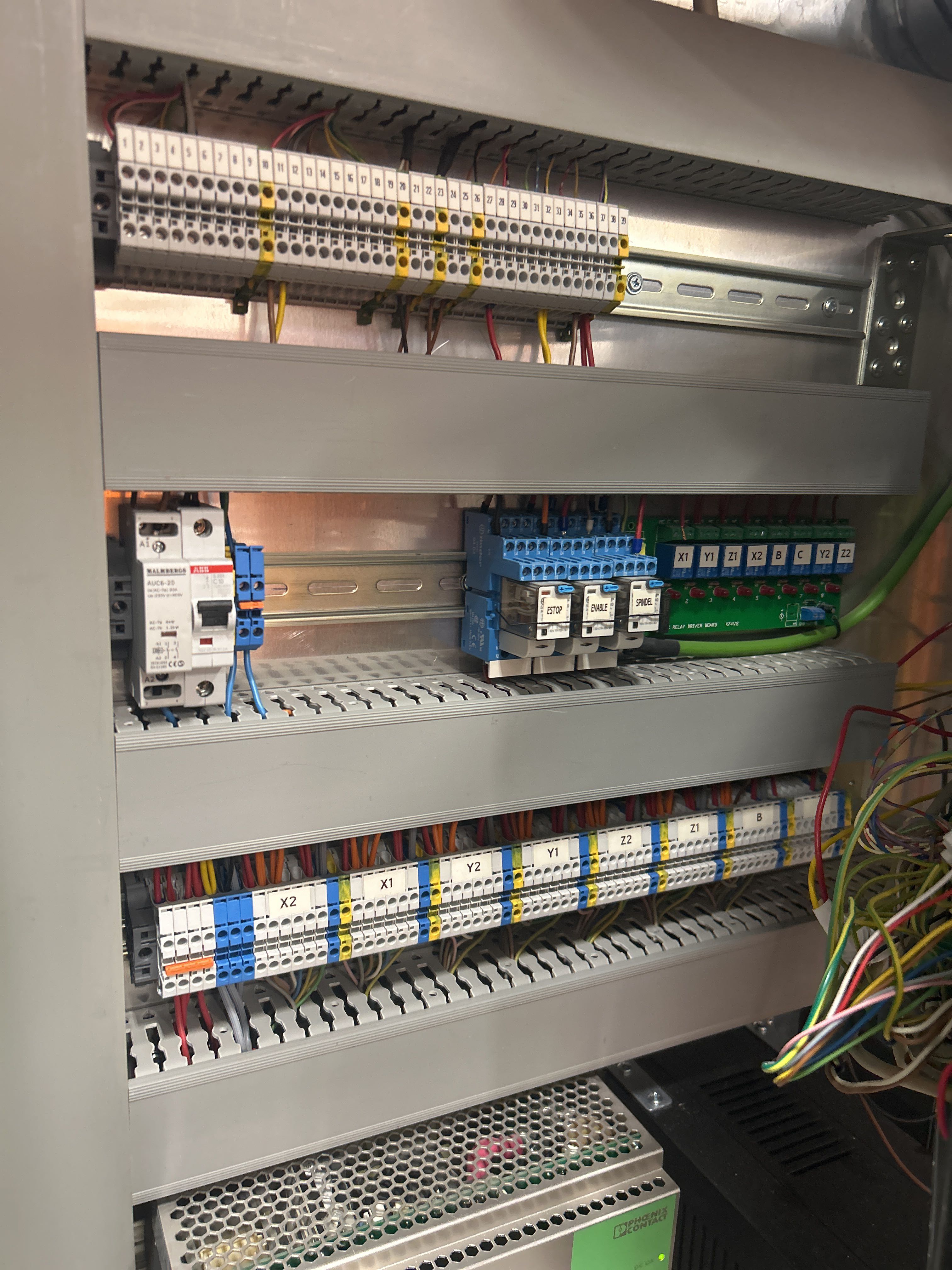

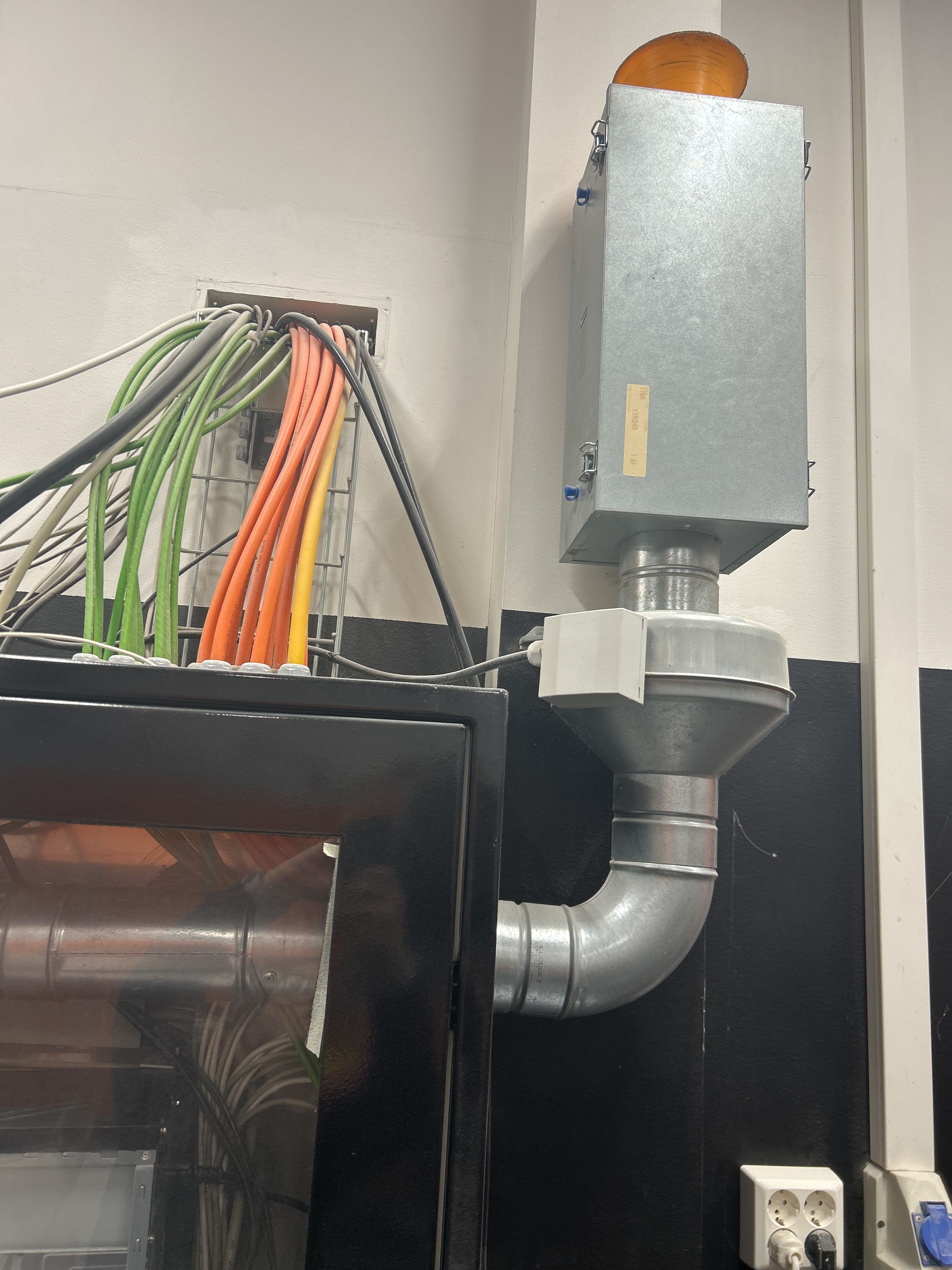

• Kylfläkt till styrskåp

Mått

• Bord: cirka 2520 x 1625 mm
• Höjd: cirka 1050 mm
• Längd x-skenor: 12 m, 2 st (varje skena skarvad på mitten dvs. 6m)

Tillbehör / övrig information

• Diverse reservdelar till drivning

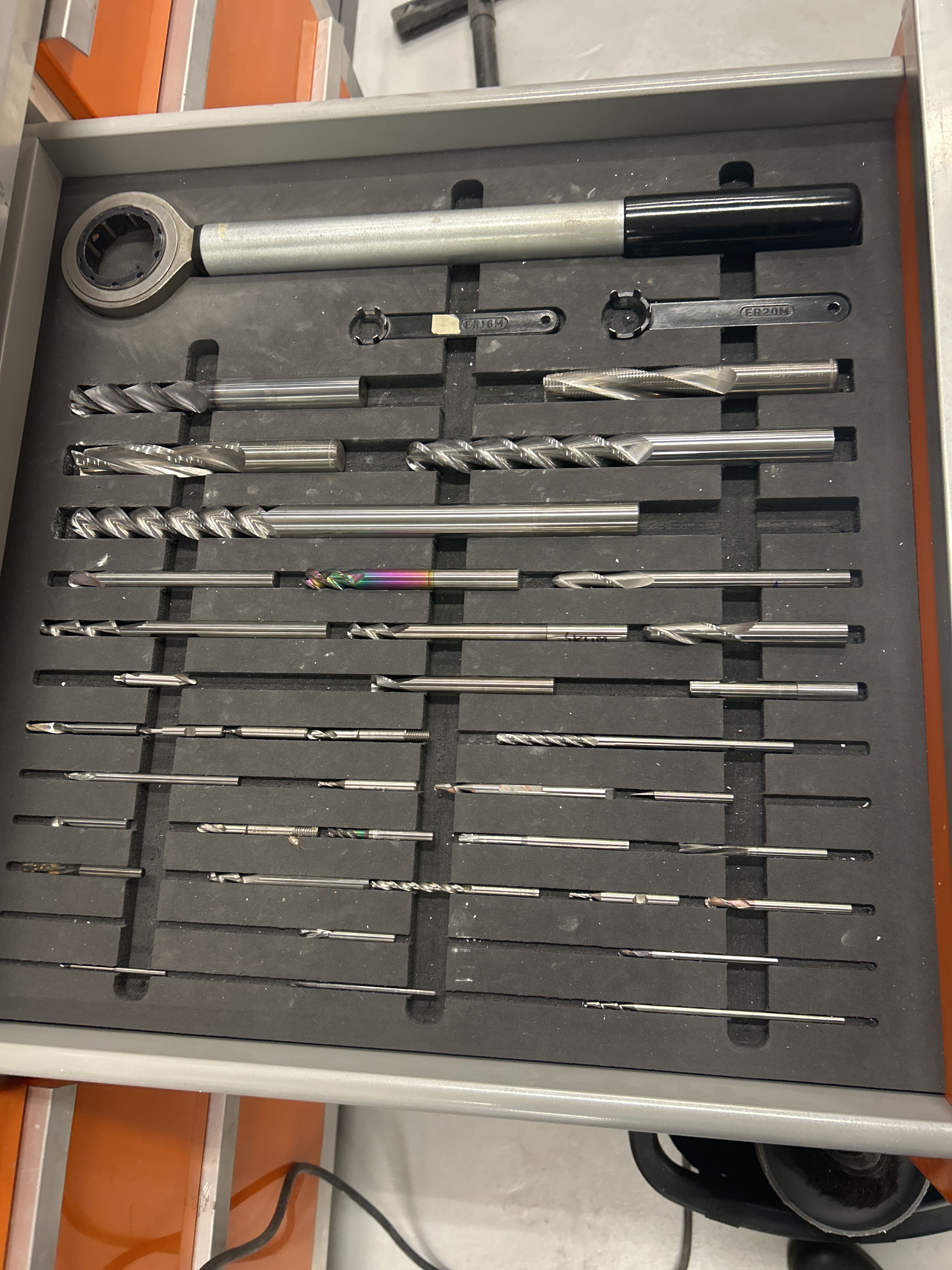

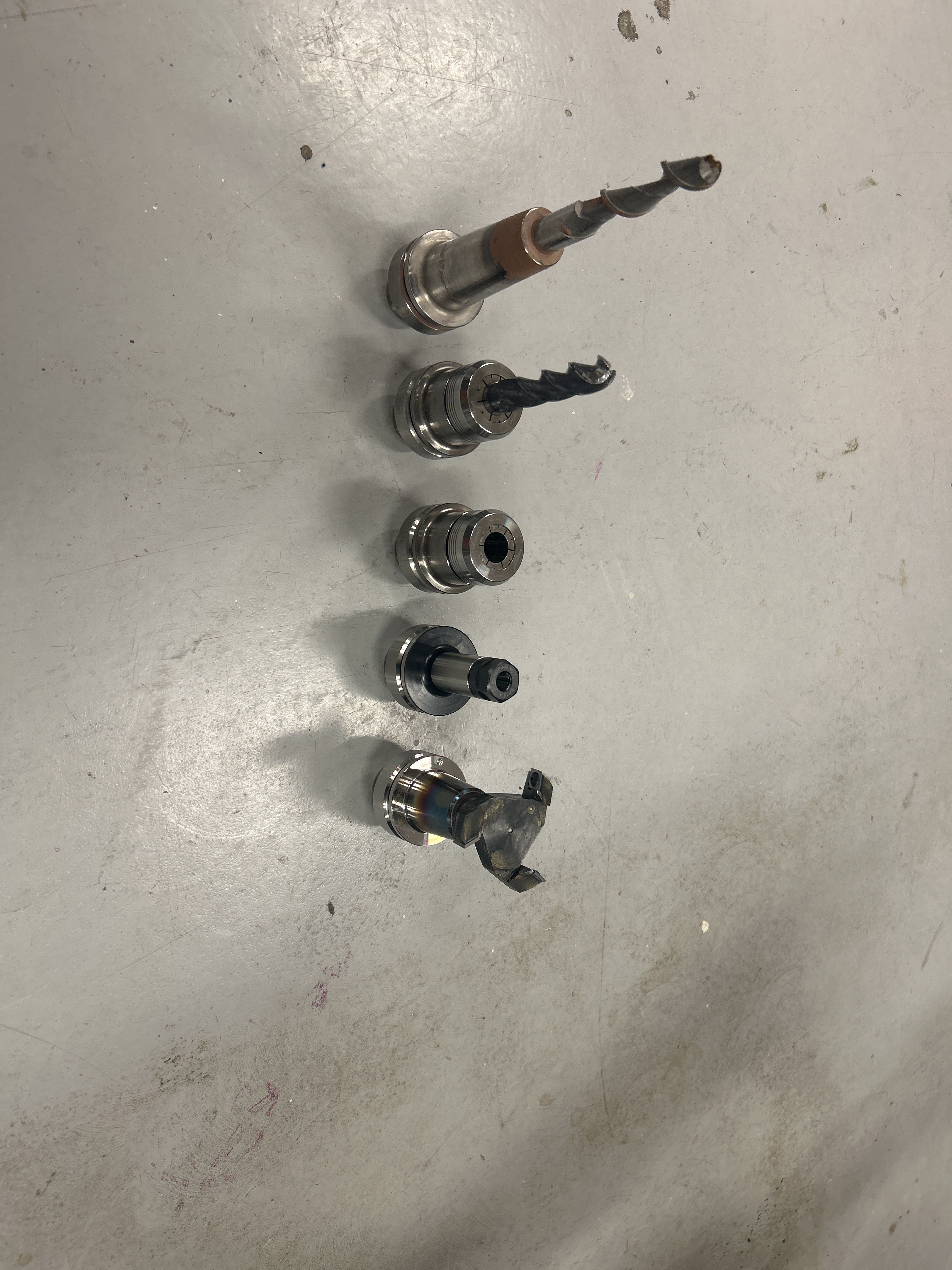

• Diverse fräsverktyg och chuckar

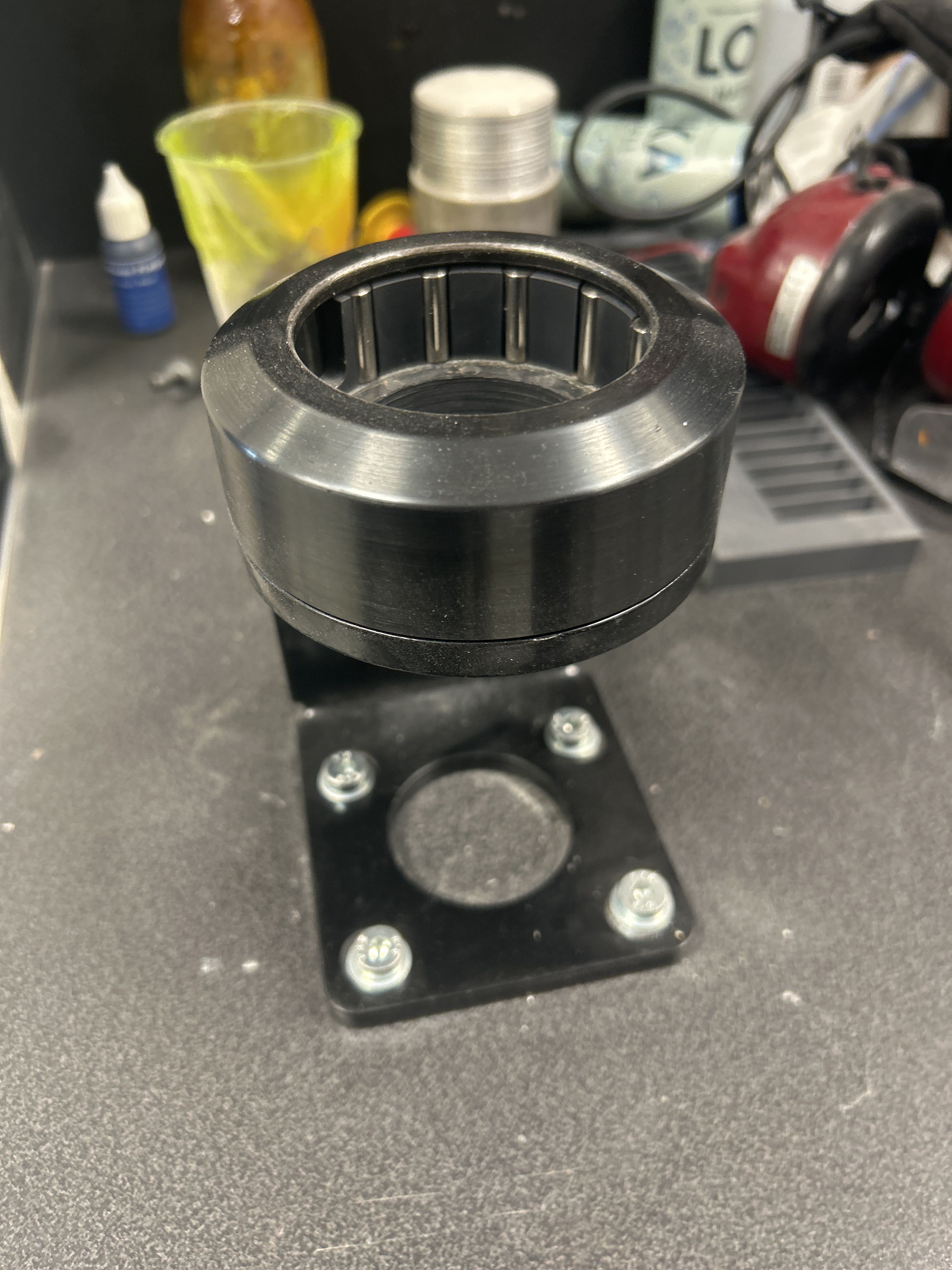

• Bordsmonterad hållare för HSK F63-chuck
• Om köparen vill så kan den även få med betongblocken för skenan som fräsen åker på.
