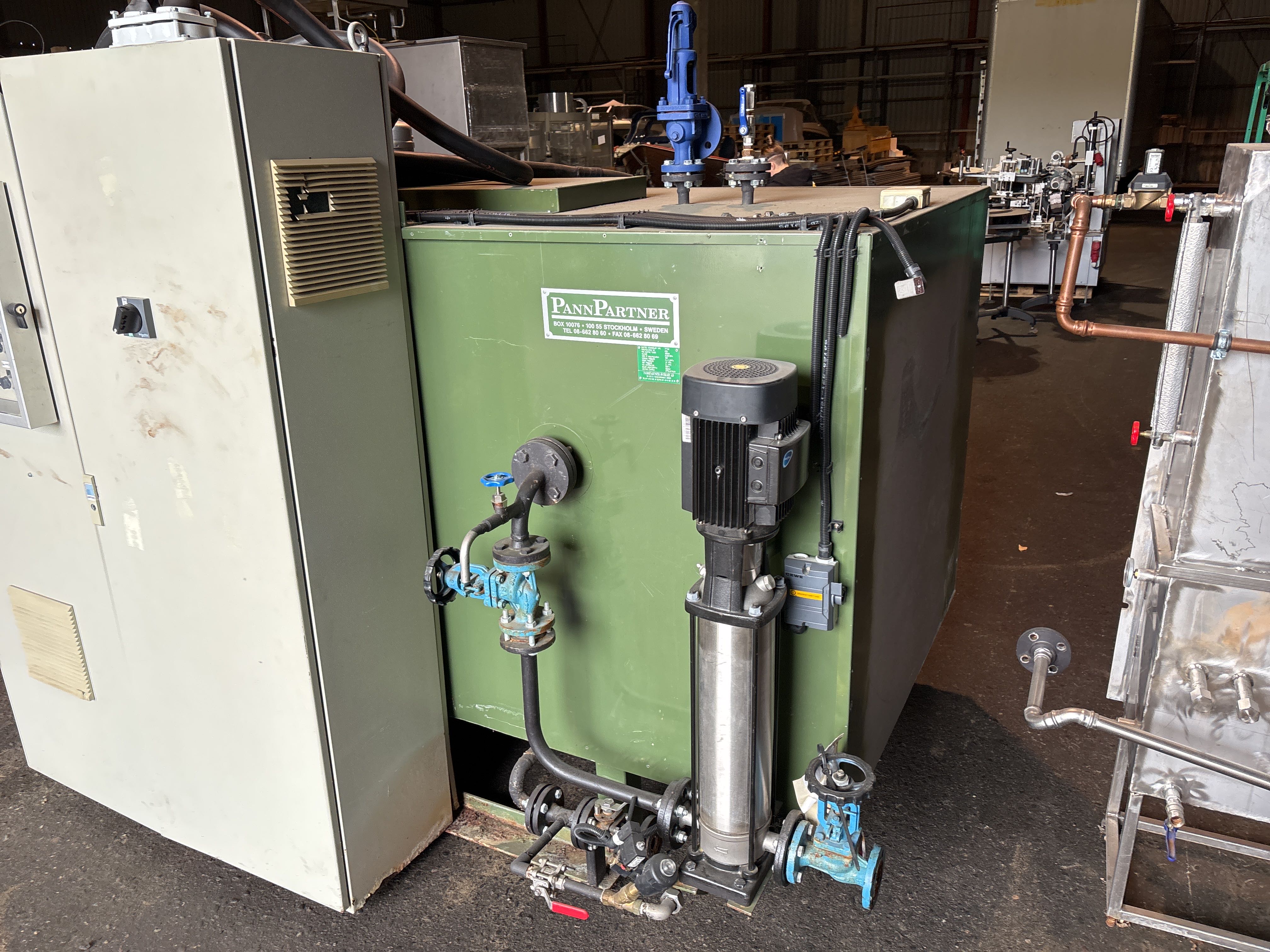

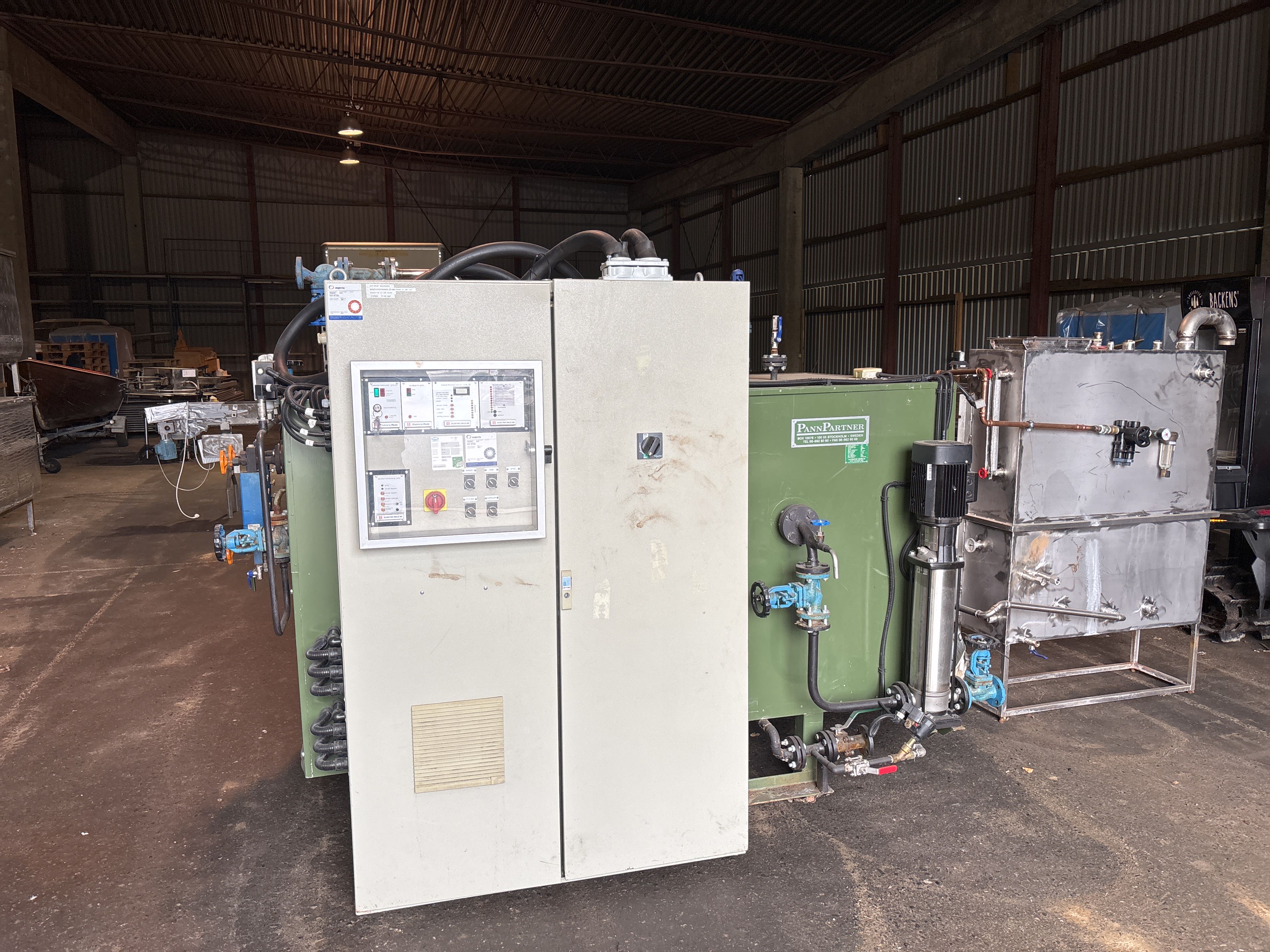

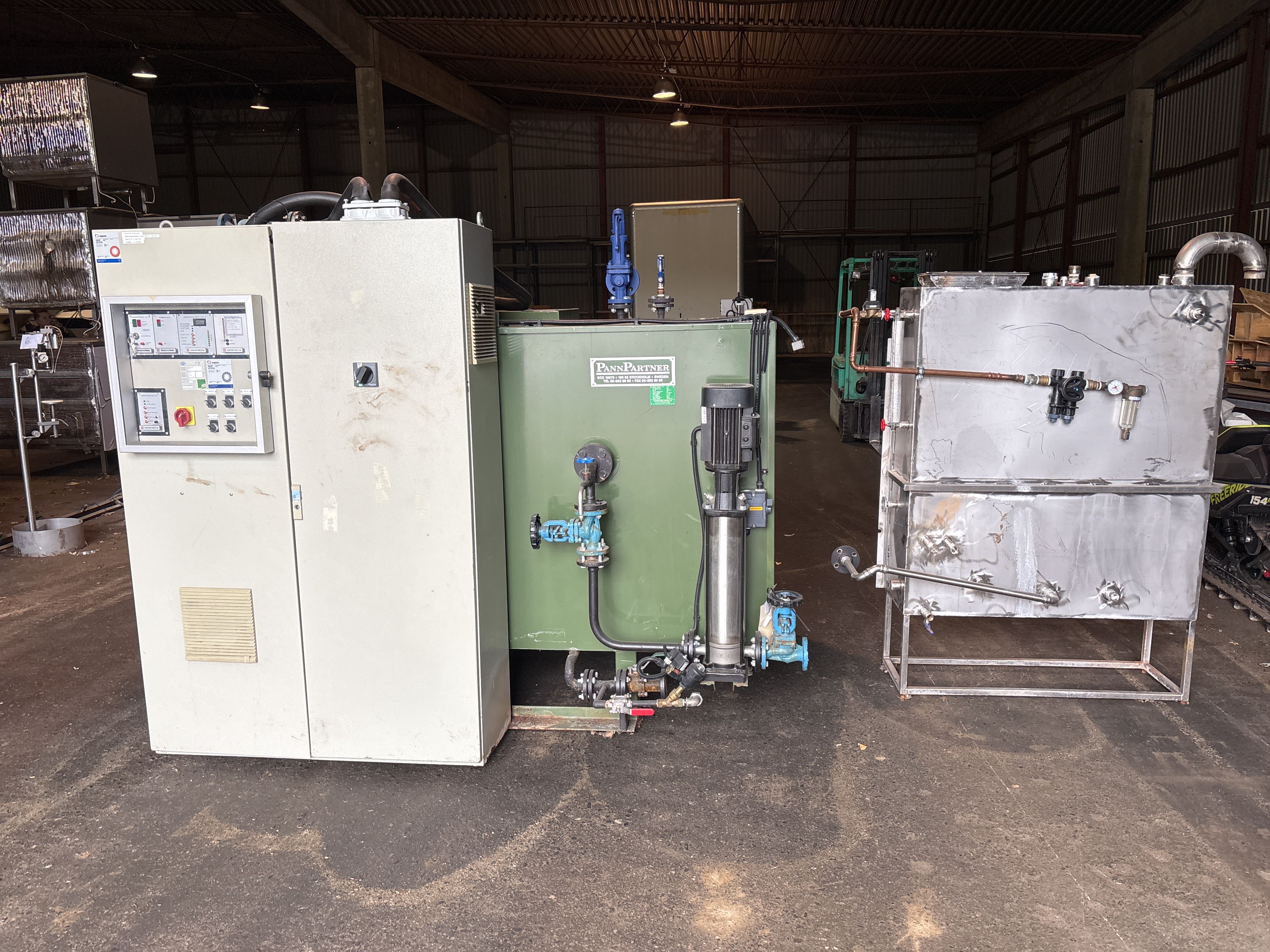

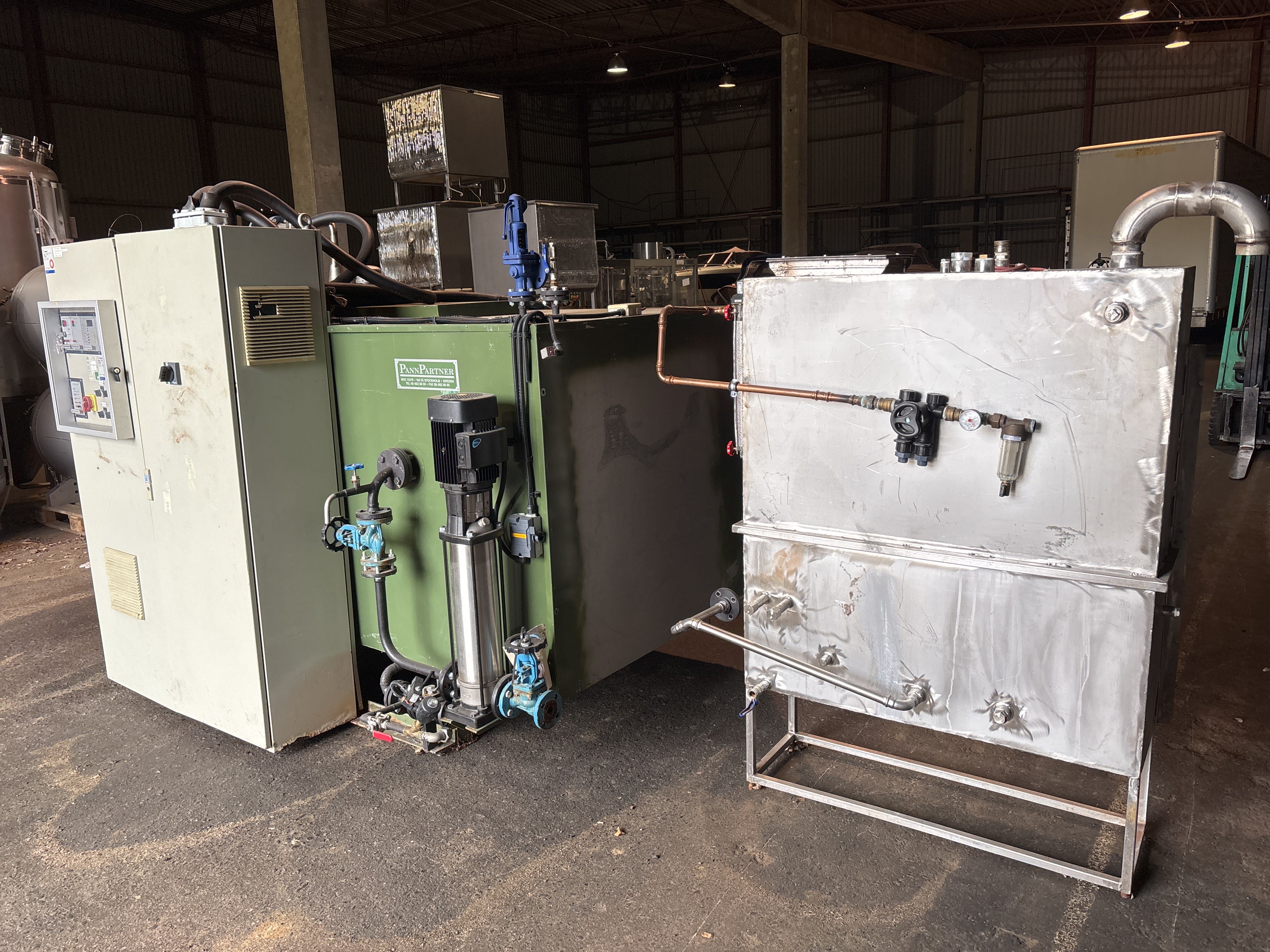

Elångpanna med styrskåp, matarvattensystem och säkerhetsutrustning – Pannpartner PP750
Komplett industriell elpanna för ångproduktion med tillhörande styrskåp, matarvattentank, pump, ventiler, elanslutningar och säkerhetskomponenter. Anläggningen är byggd för hög prestanda och säker drift upp till 200 °C och 1,0 MPa.
Funktion:
Ångpanna för eldrift med automatisk styrning, tryck- och nivåövervakning samt matarvattensystem. Lämplig för industriella processer.

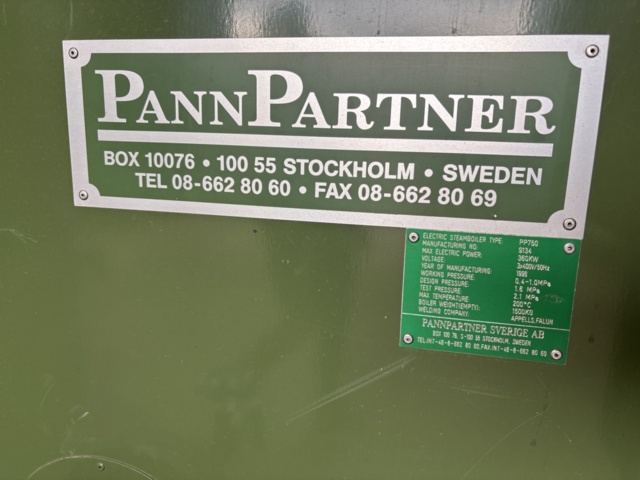

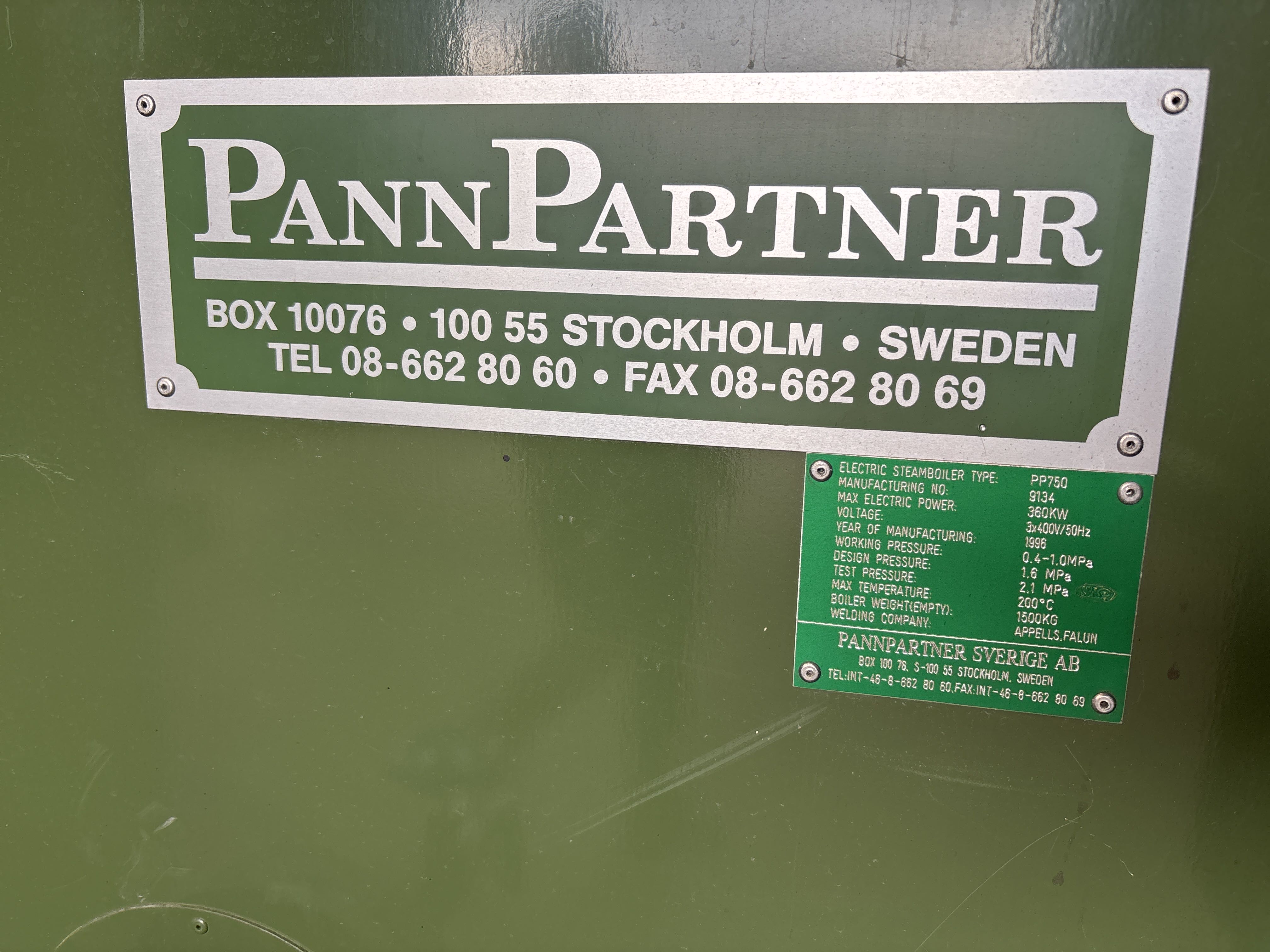

Specifikationer panna:
-
Tillverkare: Pannpartner Sverige AB
-
Modell: PP750
-
Tillverkningsår: 1996
-
Tillverkningsnummer: 9134
-
Effekt: 360 kW
-
Spänning: 3×400 V / 50 Hz
-
Arbetstryck: 1,0 MPa
-
Designtryck: 0,4–1,0 MPa
-
Provtryck: 1,6 MPa
-
Max temperatur: 200 °C
-
Pannvikt (tom): 1500 kg
-
Tillverkningsort: Appels, Falun
Mått
Mått
- Längd ca 2600 mm
- Djup ca 1760 mm
- Höjd ca 2030 mm

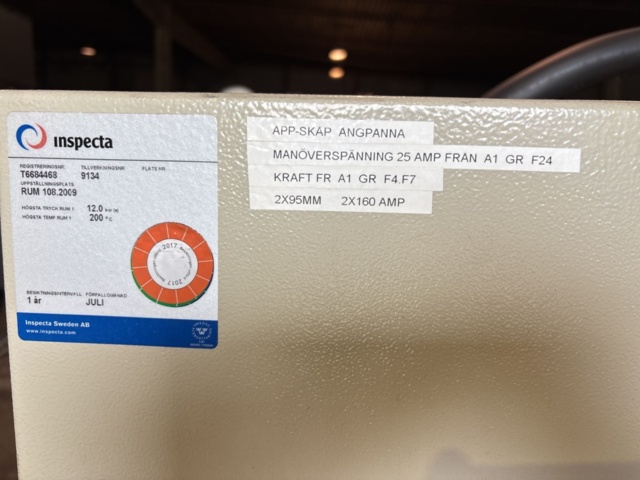

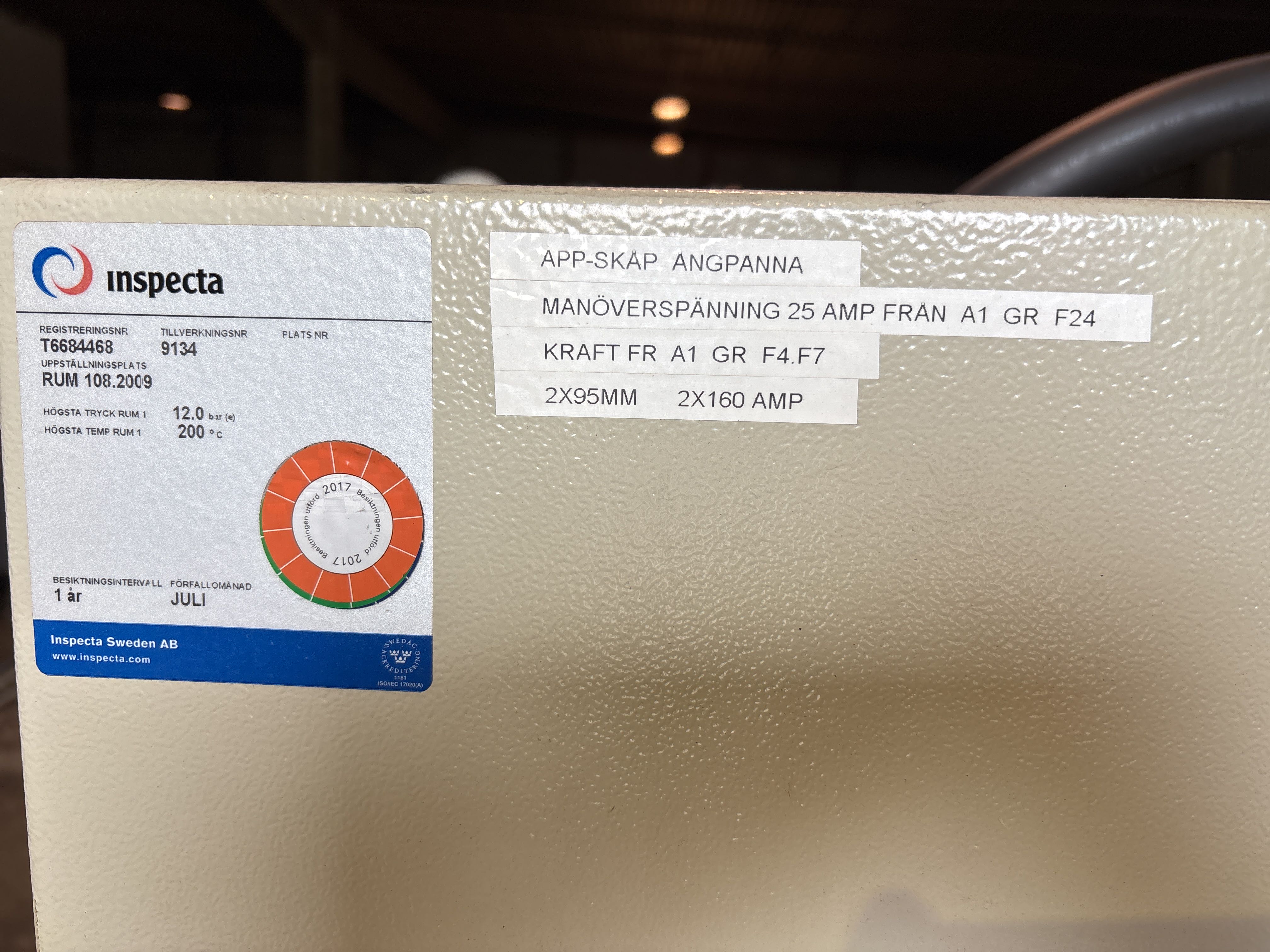

Inspektion och godkännanden:
-
Besiktningsorgan: Inspecta Sweden AB
-
Registreringsnummer: T6684468
-
Högsta tryck (enligt märkning): 12,0 bar
-
Temperaturgräns: 200 °C
-
Besiktningsintervall: 1 år
-
Förfallomånad: Juli

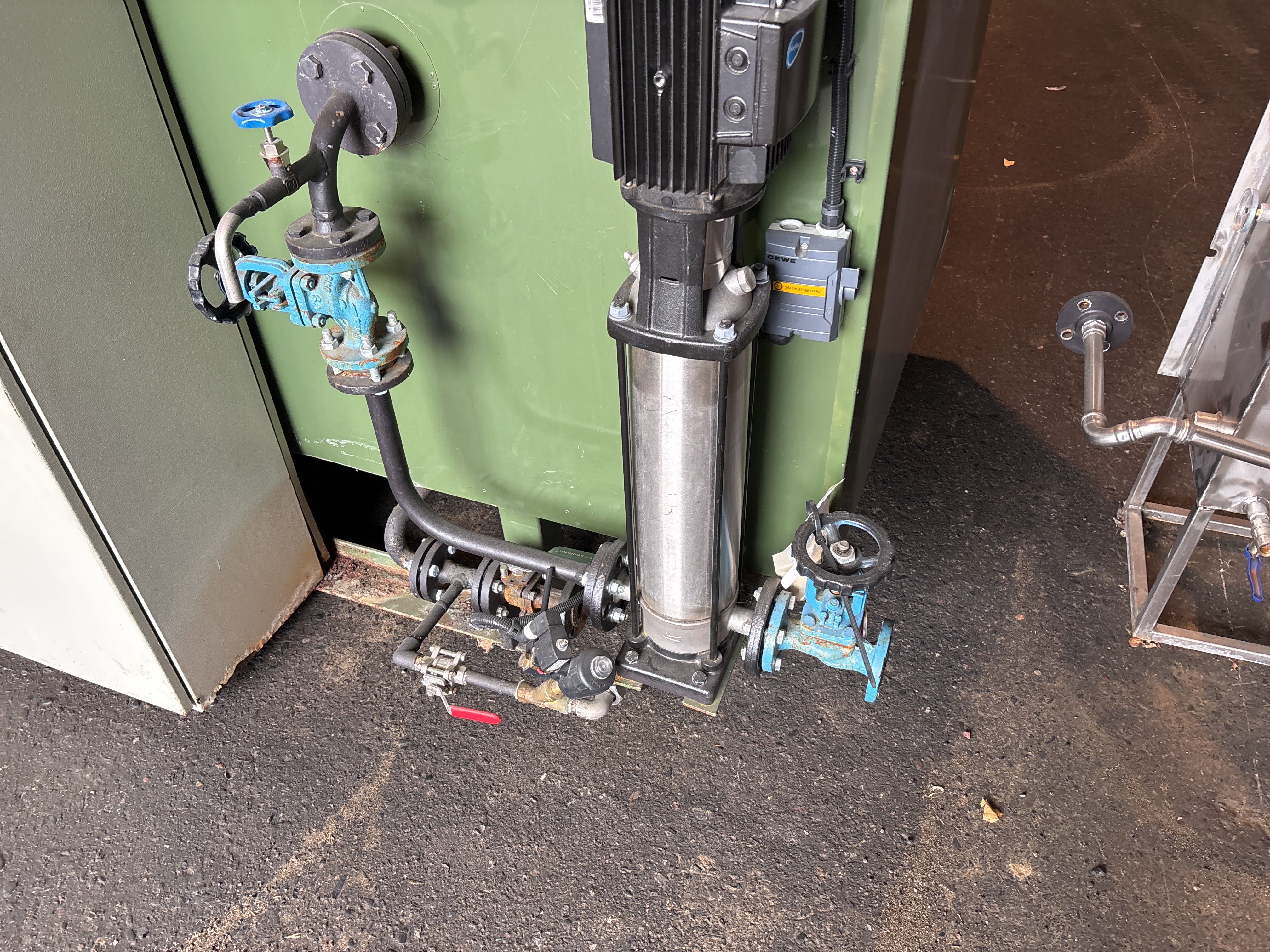

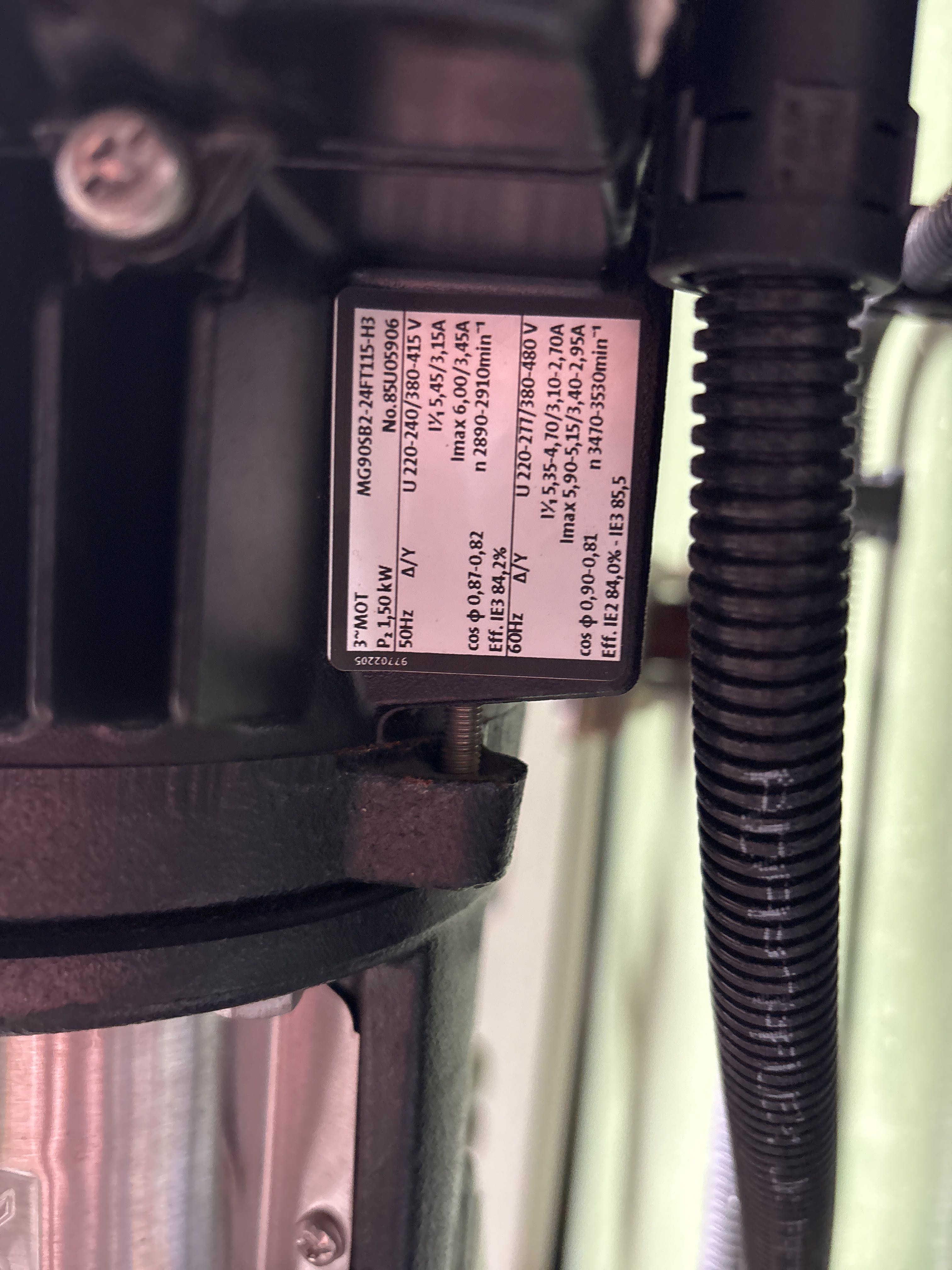

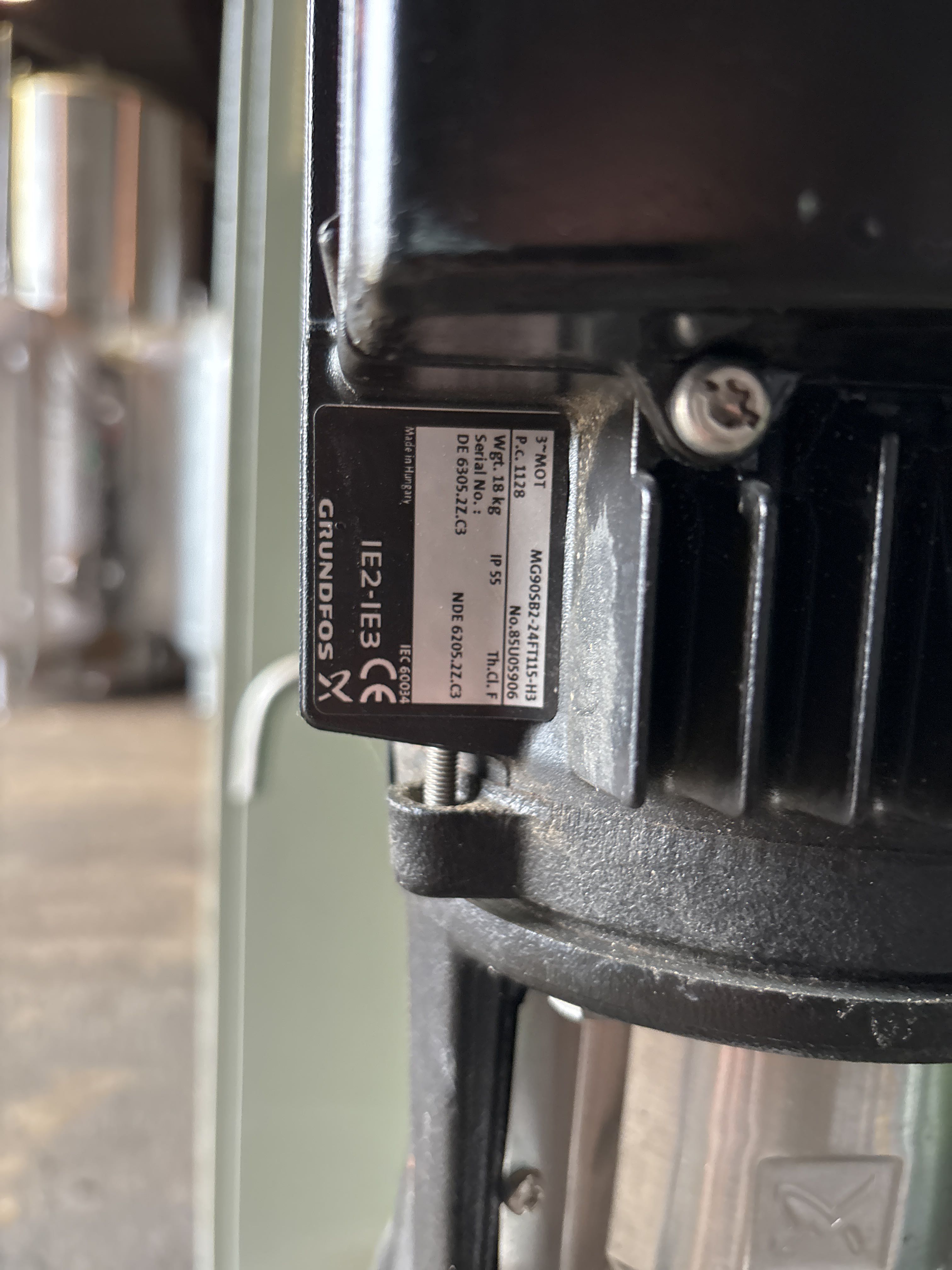

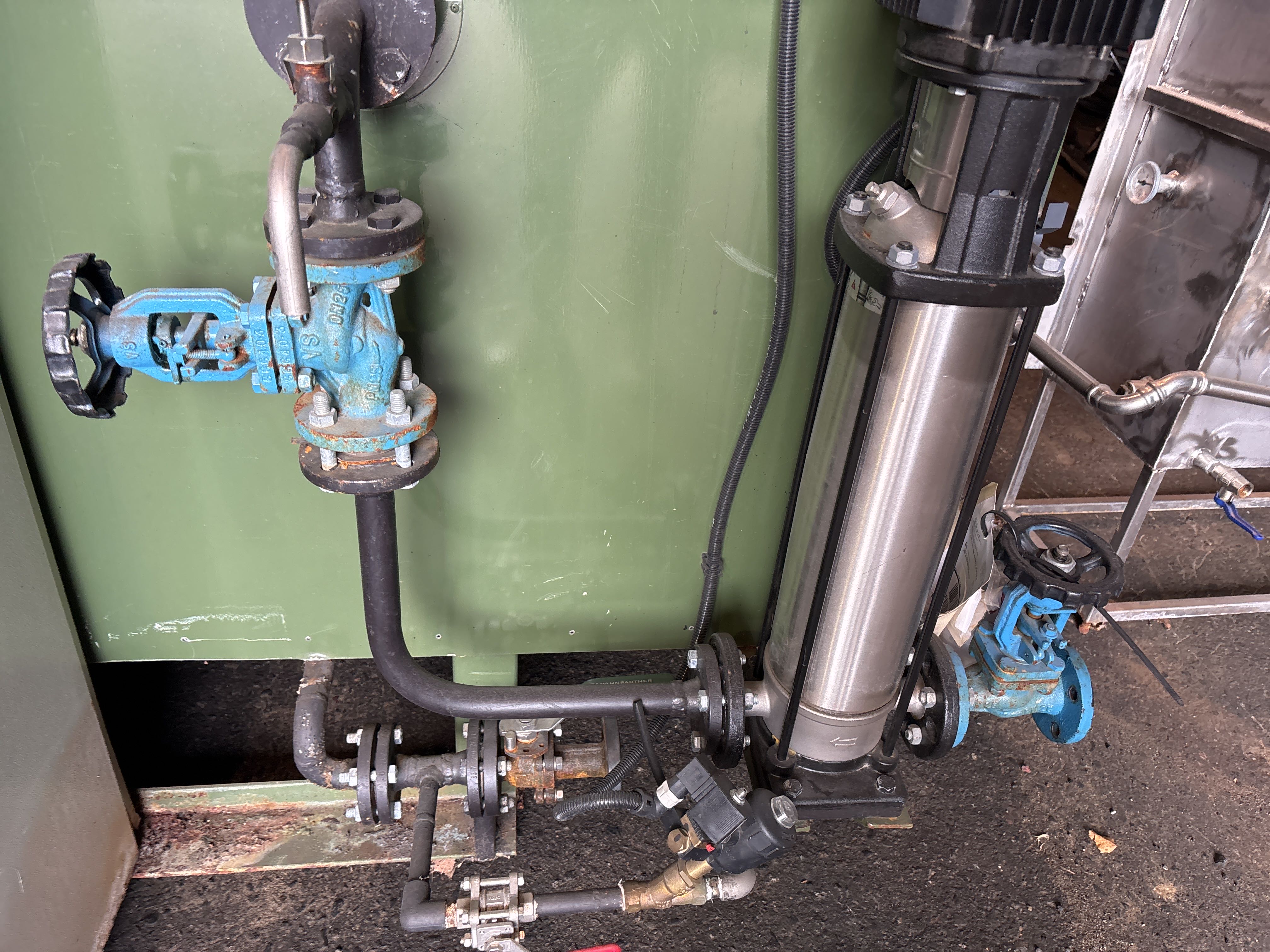

Pumpinformation:
-
Tillverkare: Grundfos
-
Modell: MG90SB2-24FTLS-H3
-
Effekt: 1,5 kW
-
Spänning: 220–240 V / 380–415 V (Δ/Y)
-
Skyddsklass: IP55
-
Varvtal: ca 2900 rpm

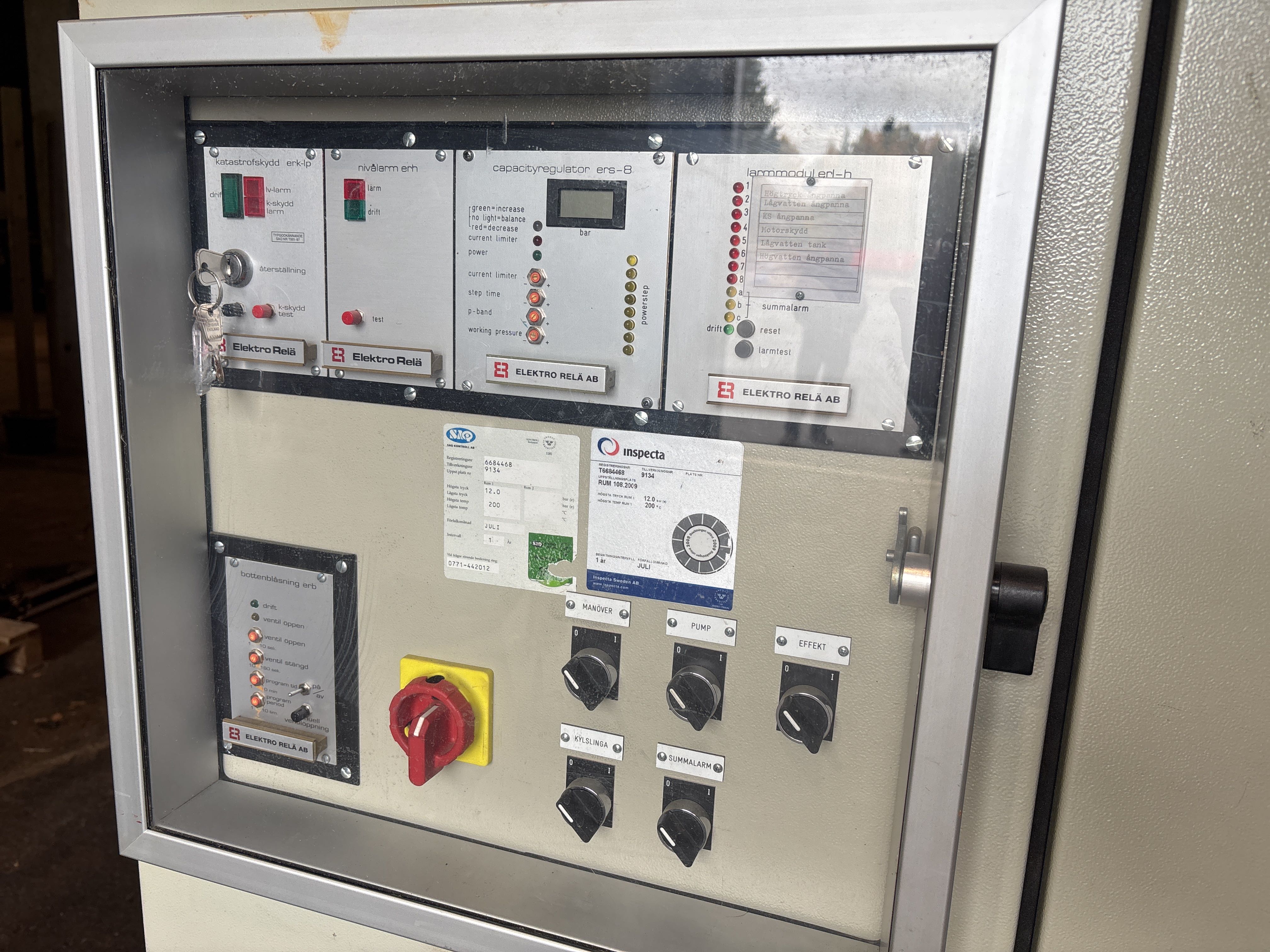

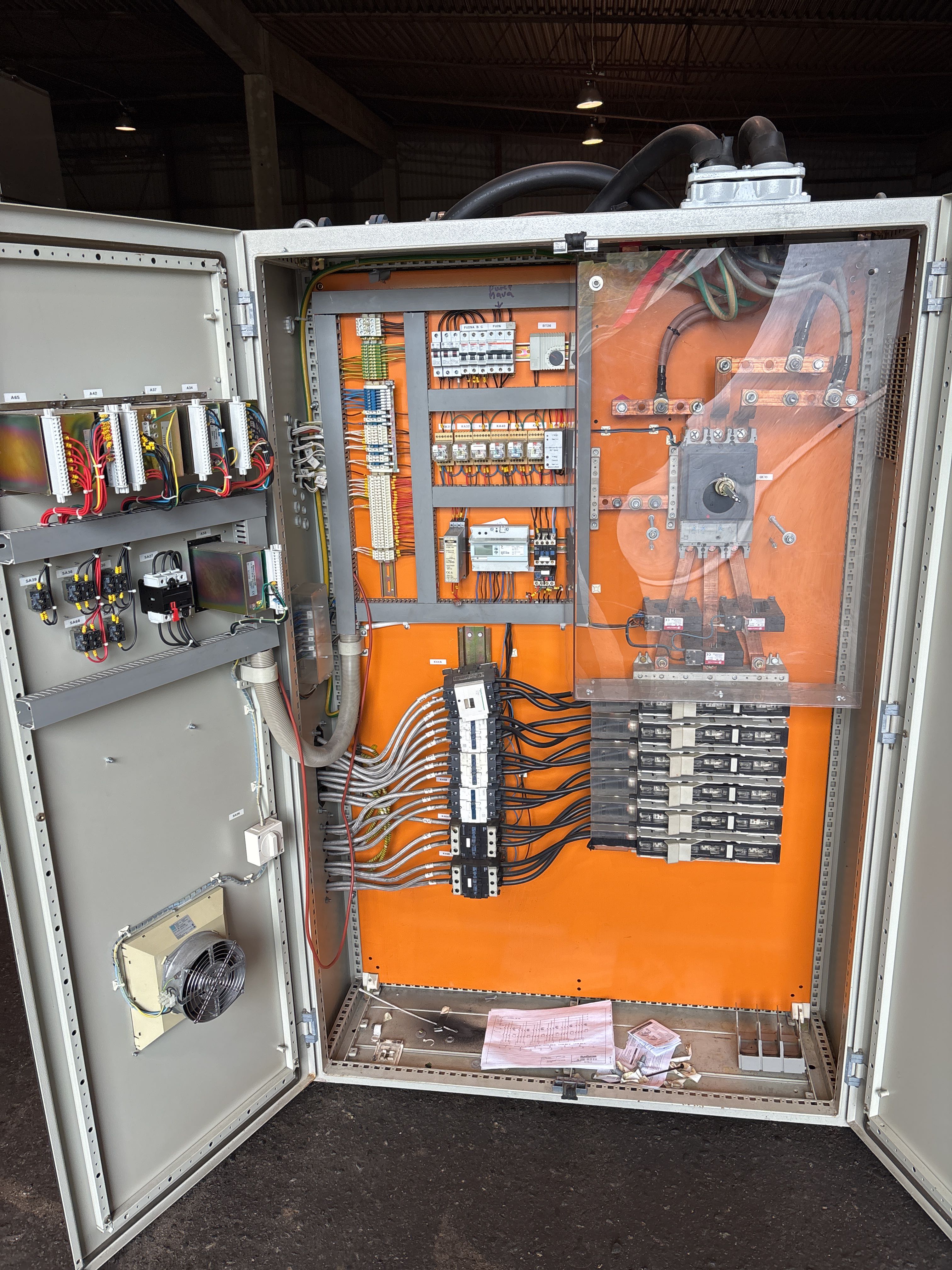

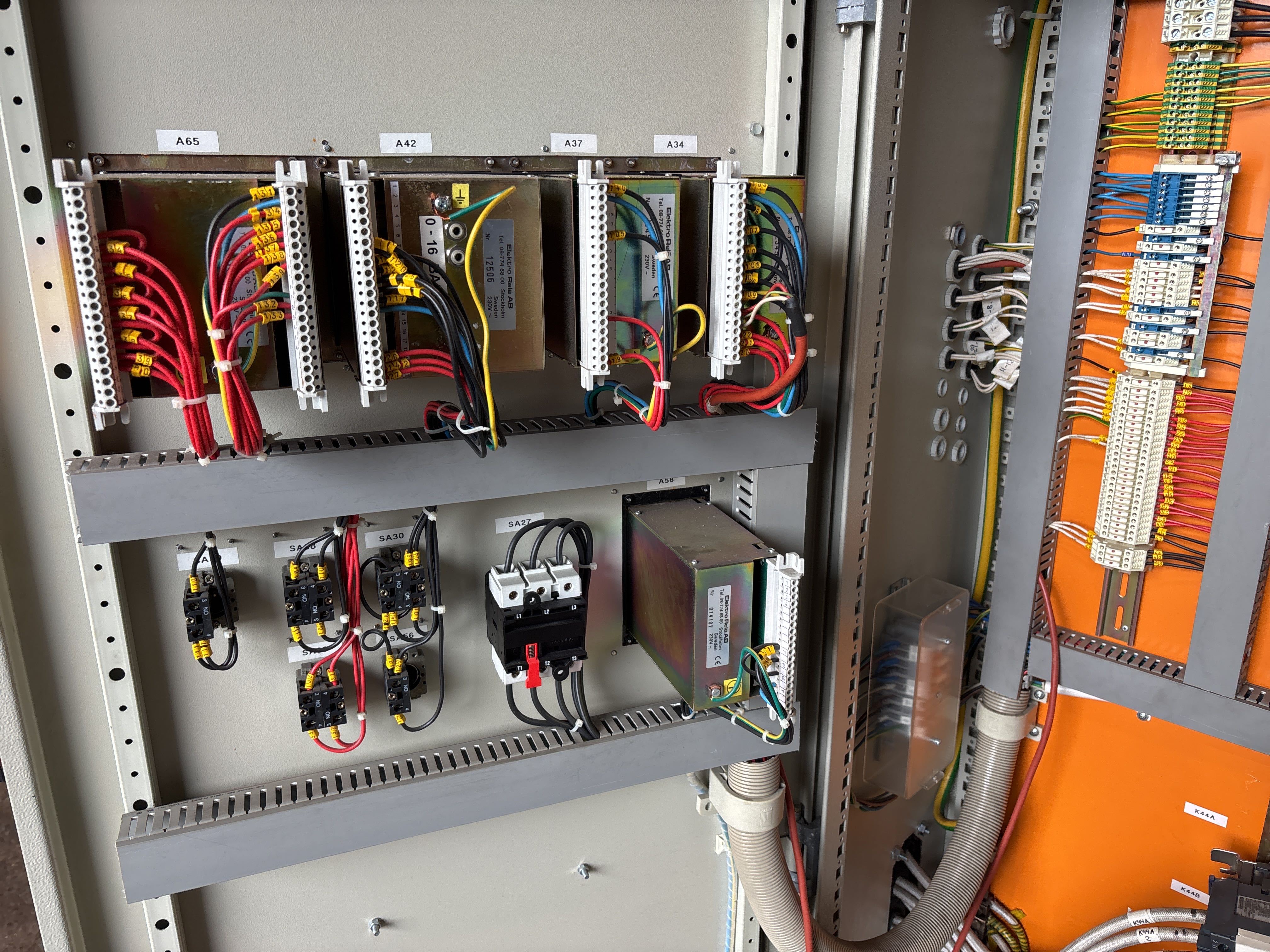

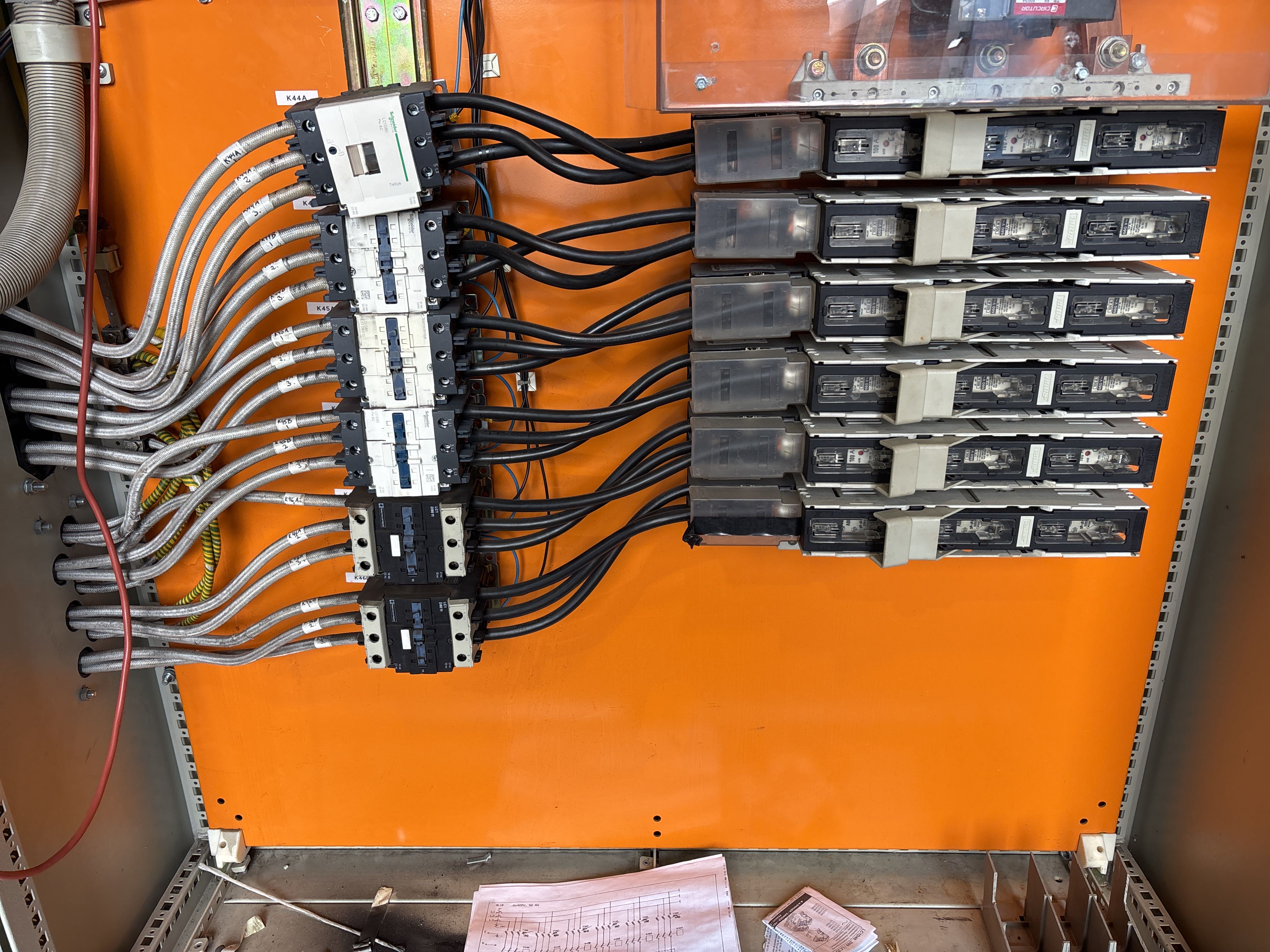

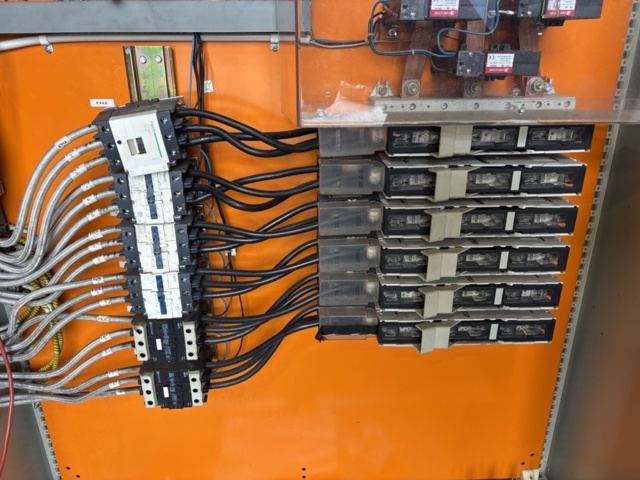

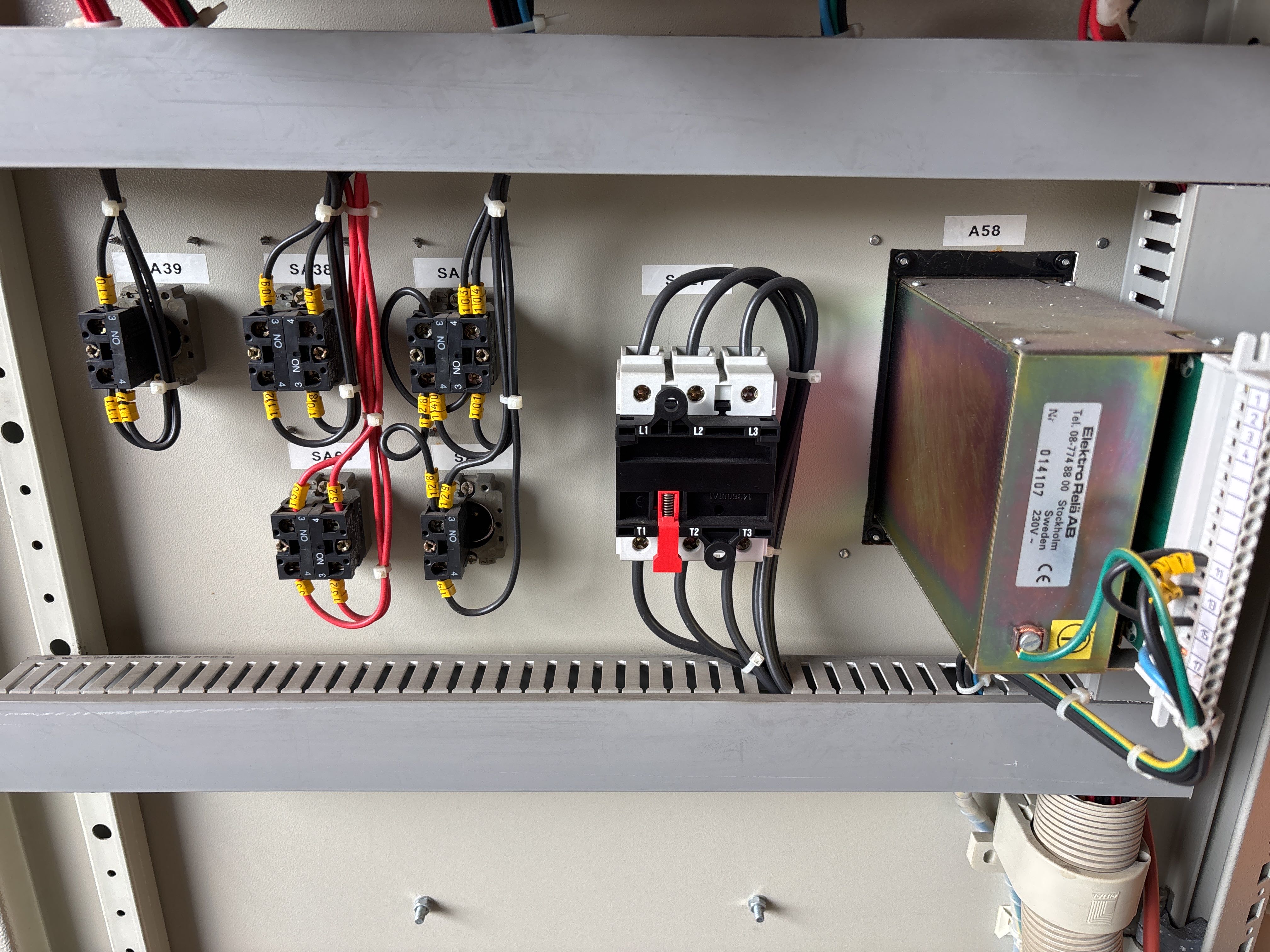

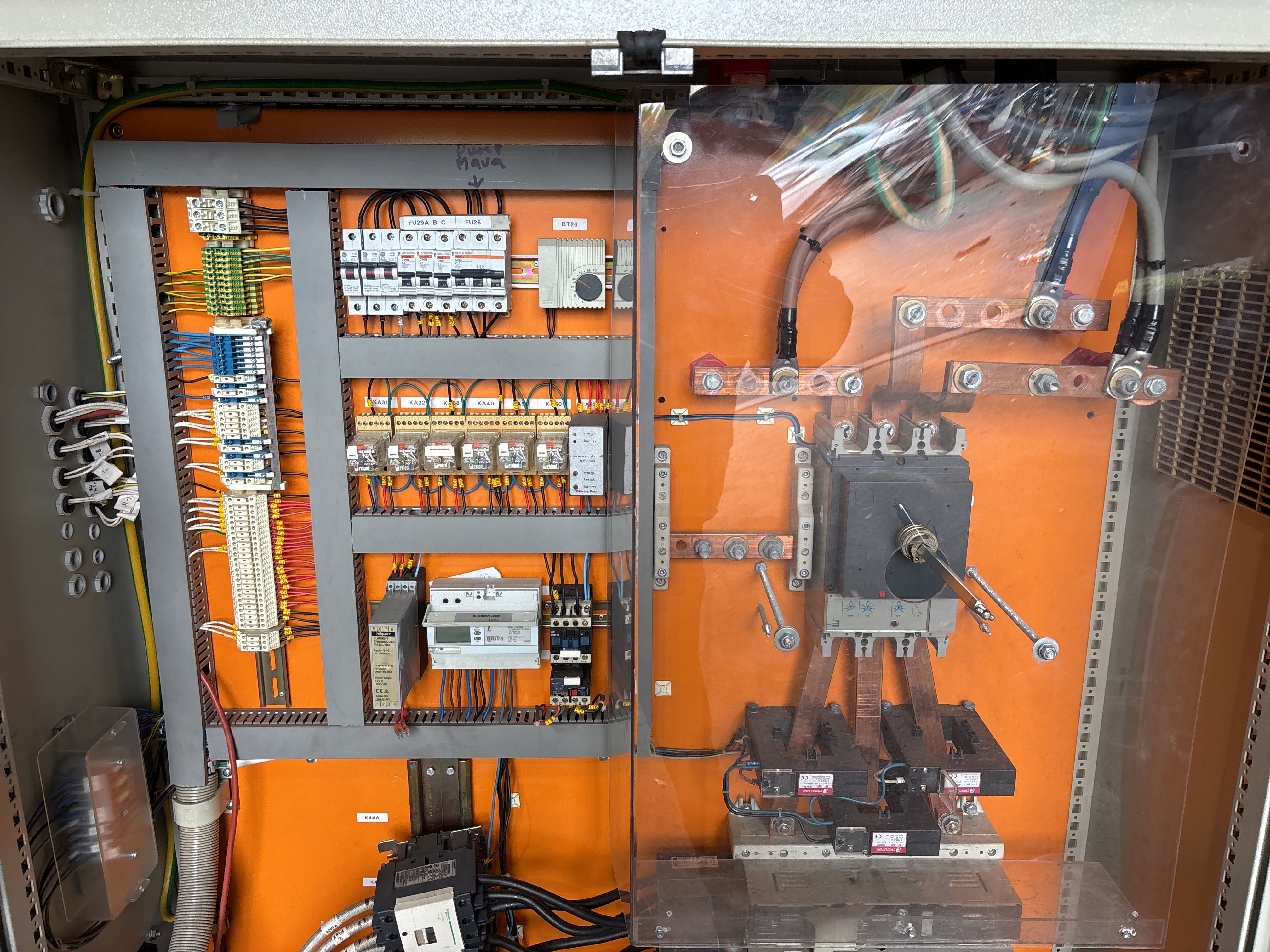

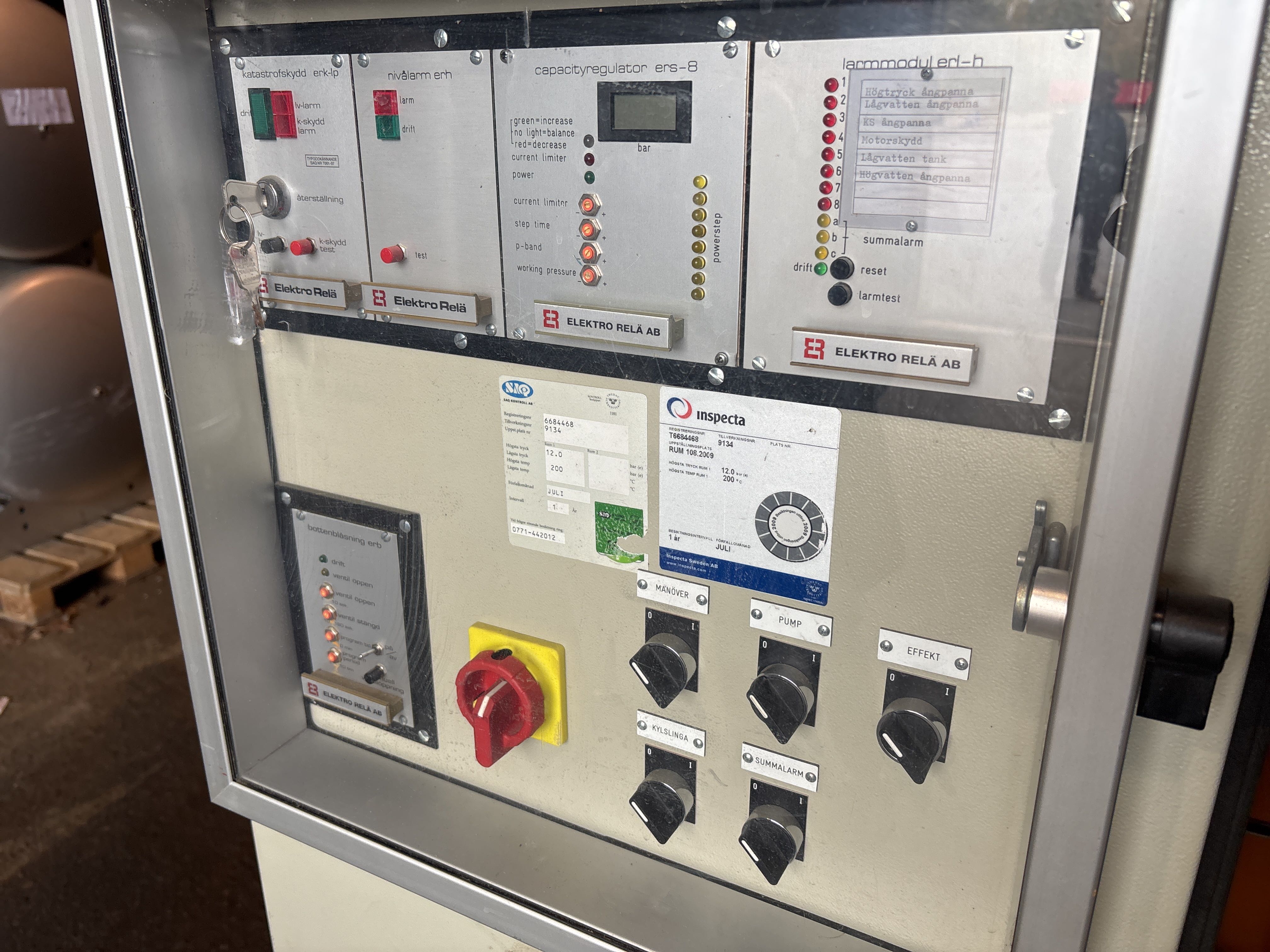

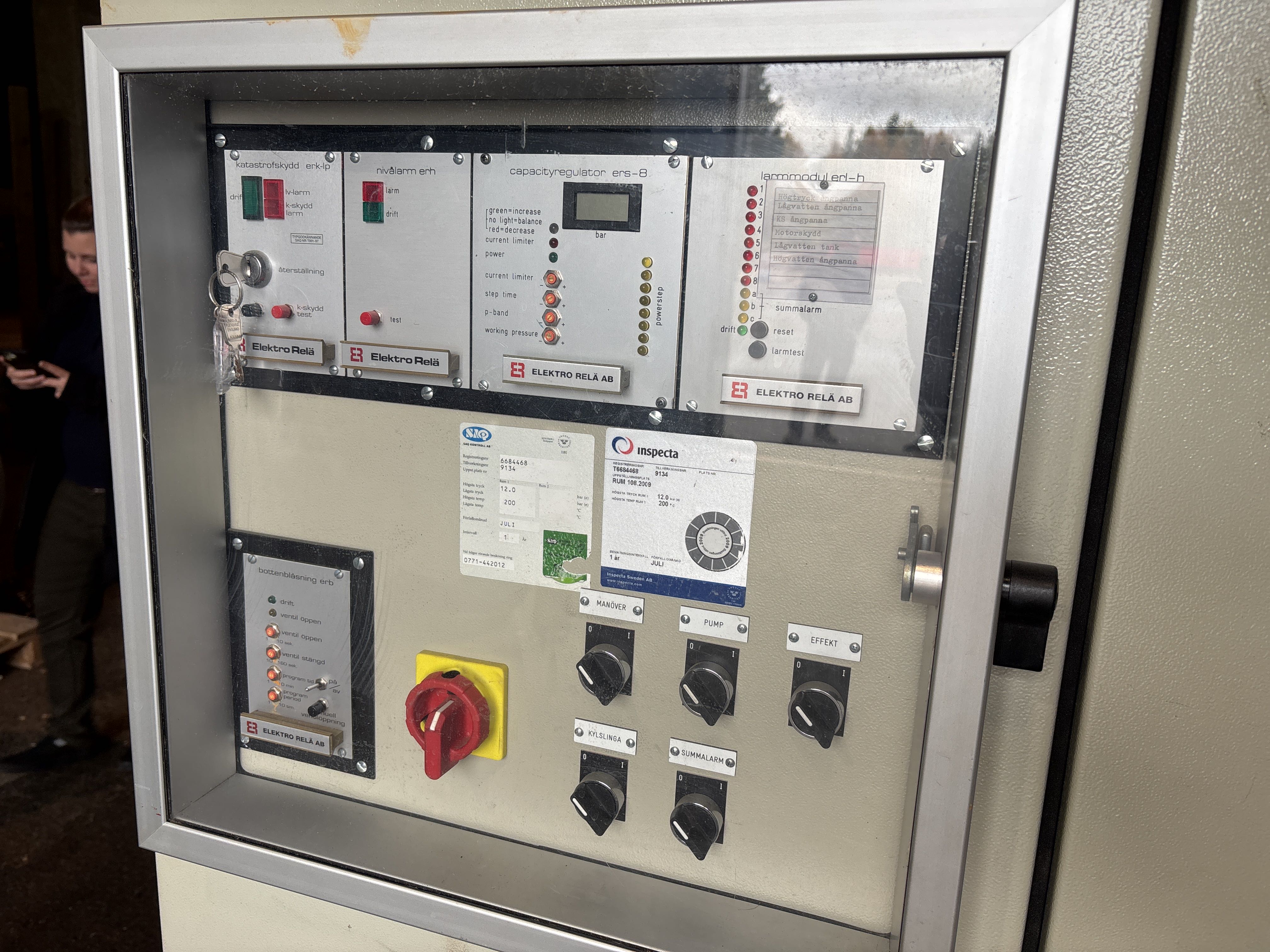

Styrskåp (Rittal):
-

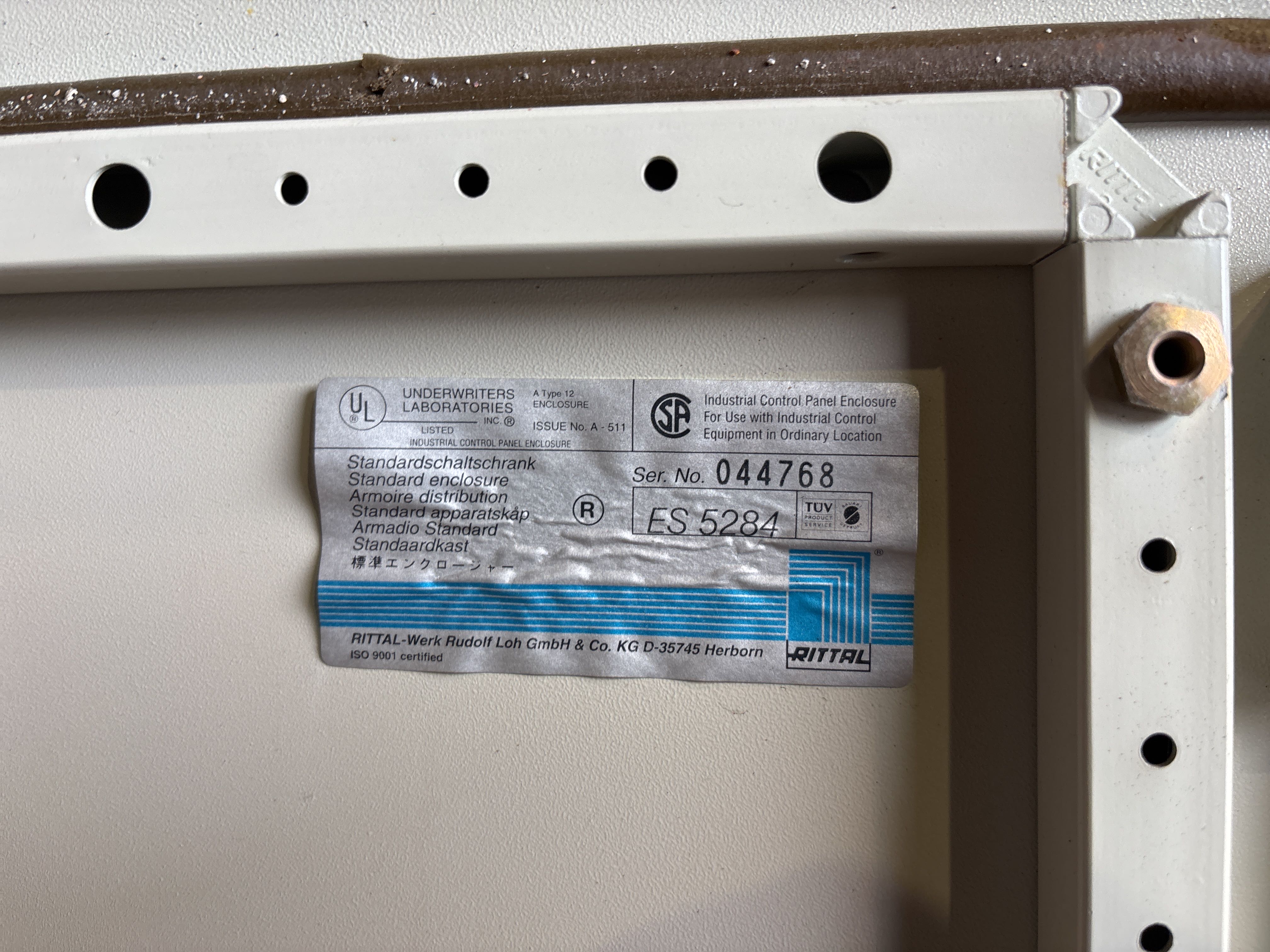

Kapsling: Rittal ES 5284, UL-godkänd
-

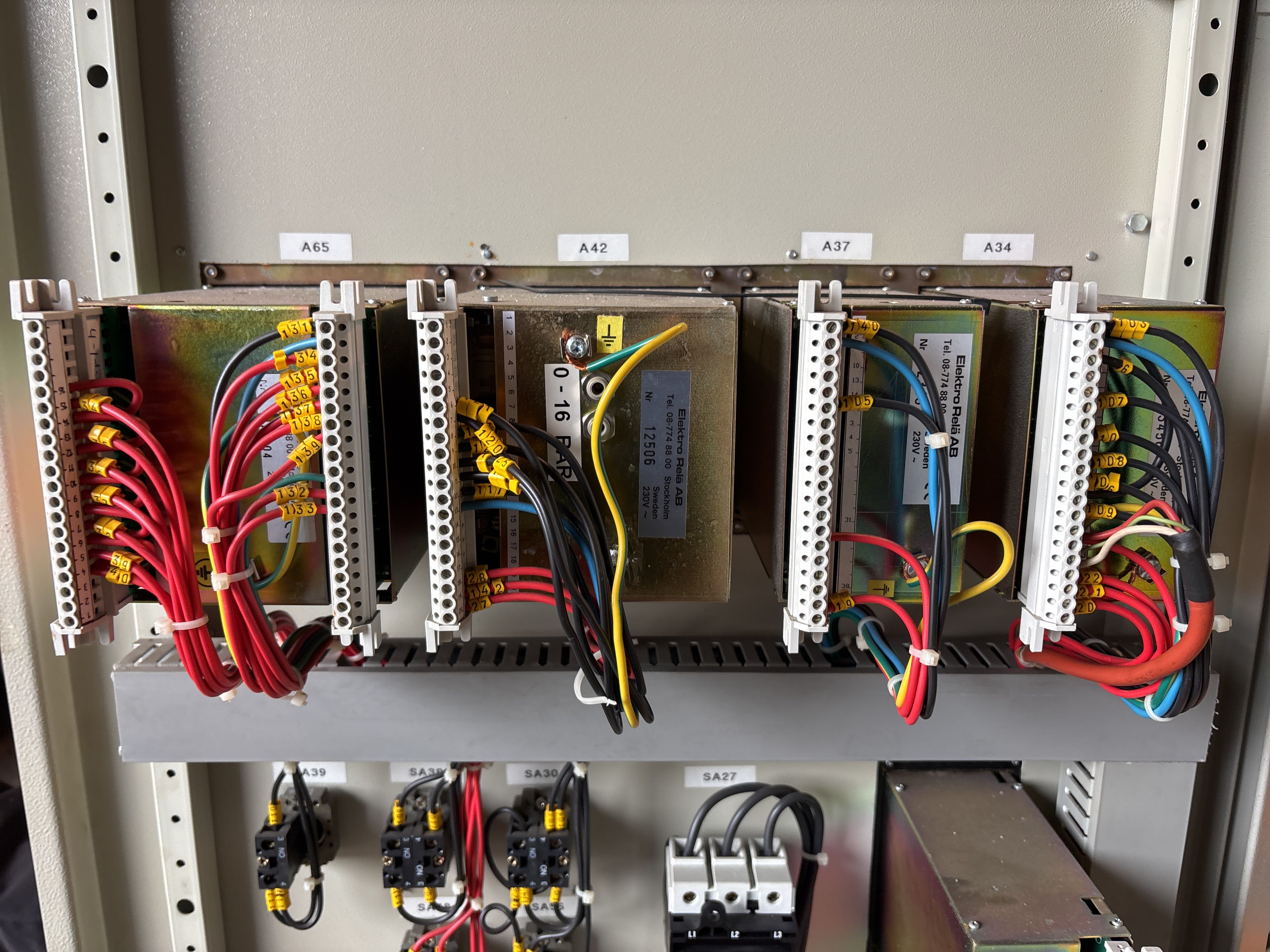

Styrsystem: Elektro Relä AB
-

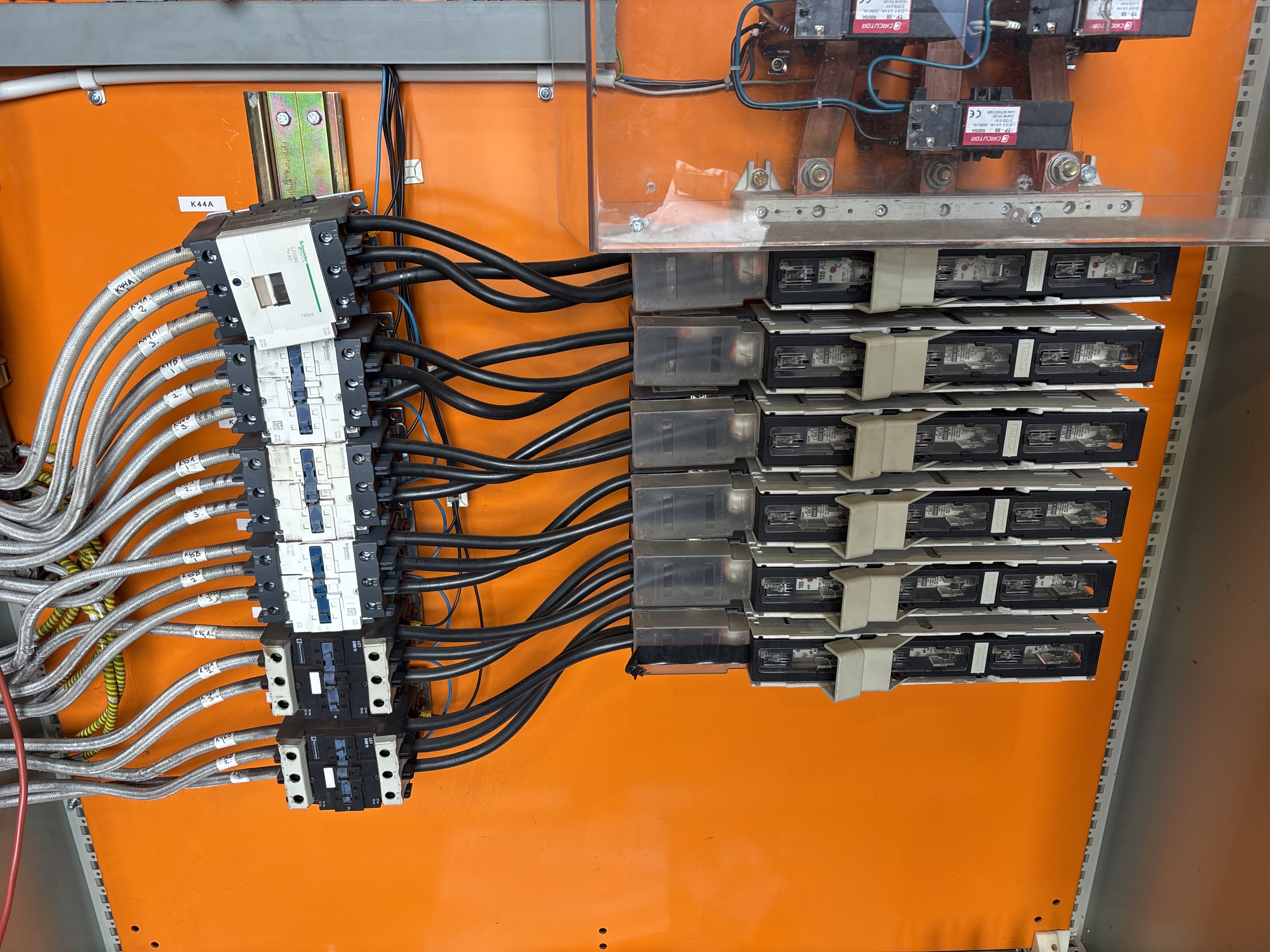

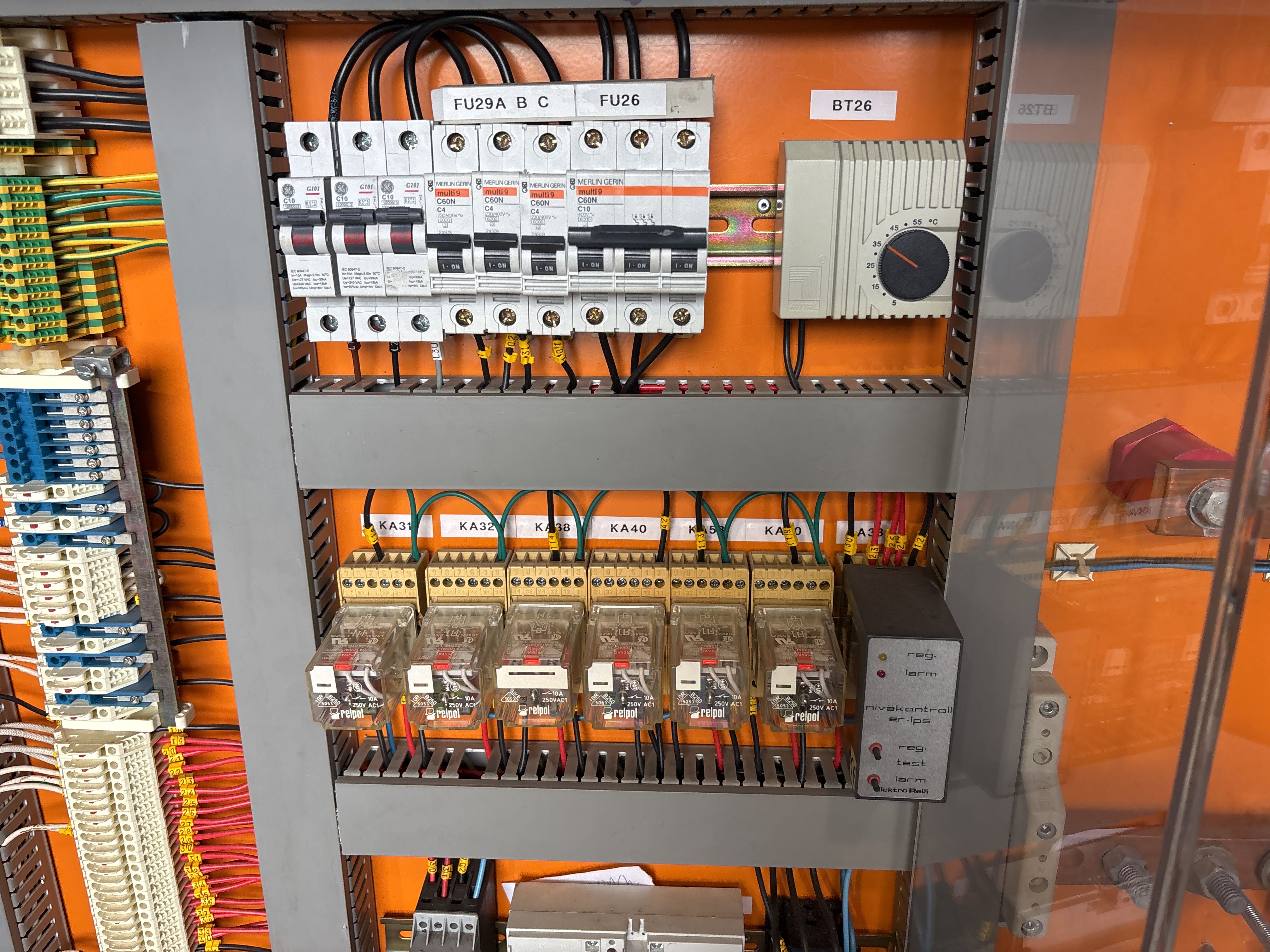

Säkringar: Merlin Gerin (C60N)
-

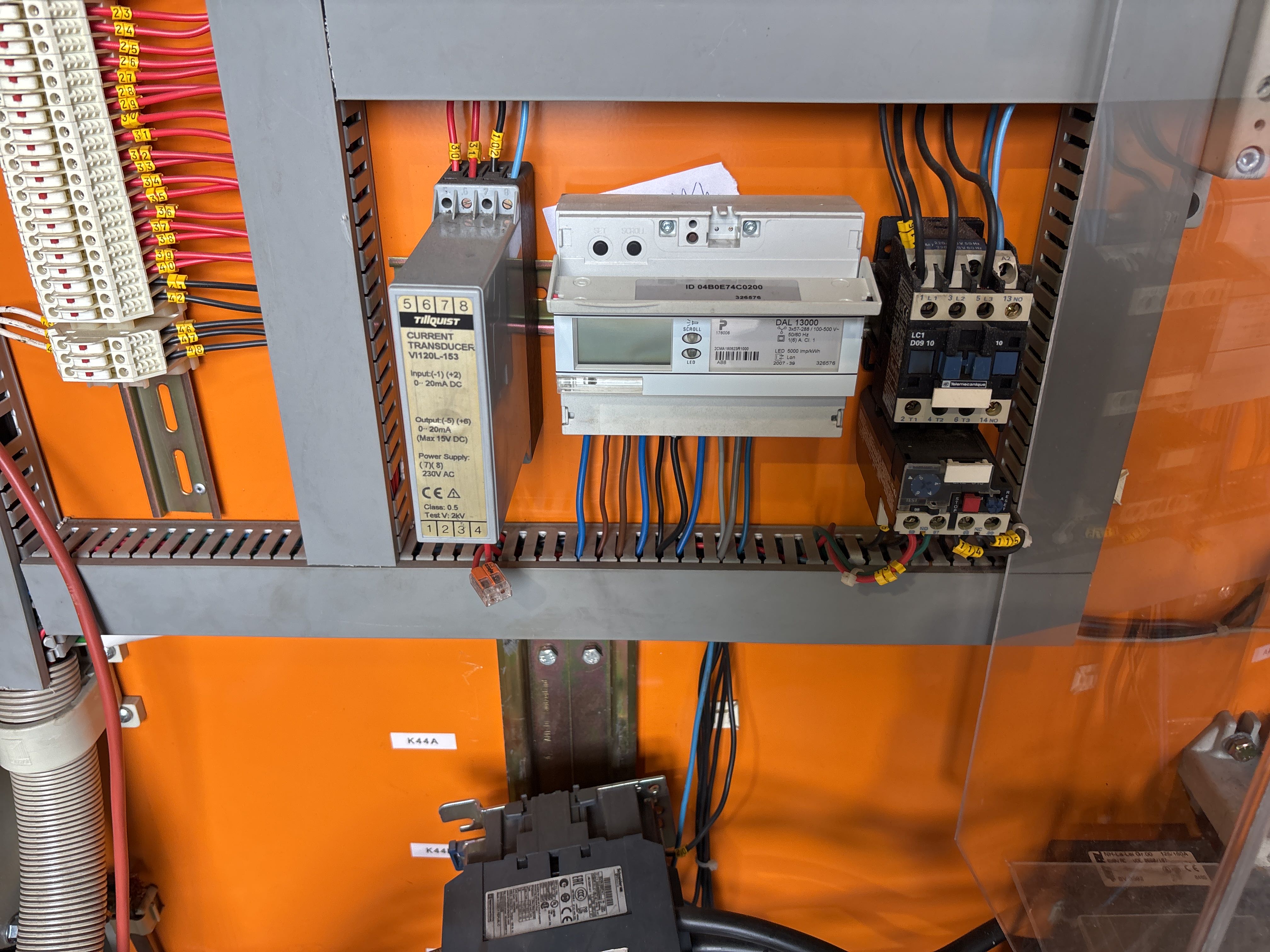

Effektvakt: Schneider Electric DAL13000
-
Strömtrafo: Tiflust V1200L-C53
-

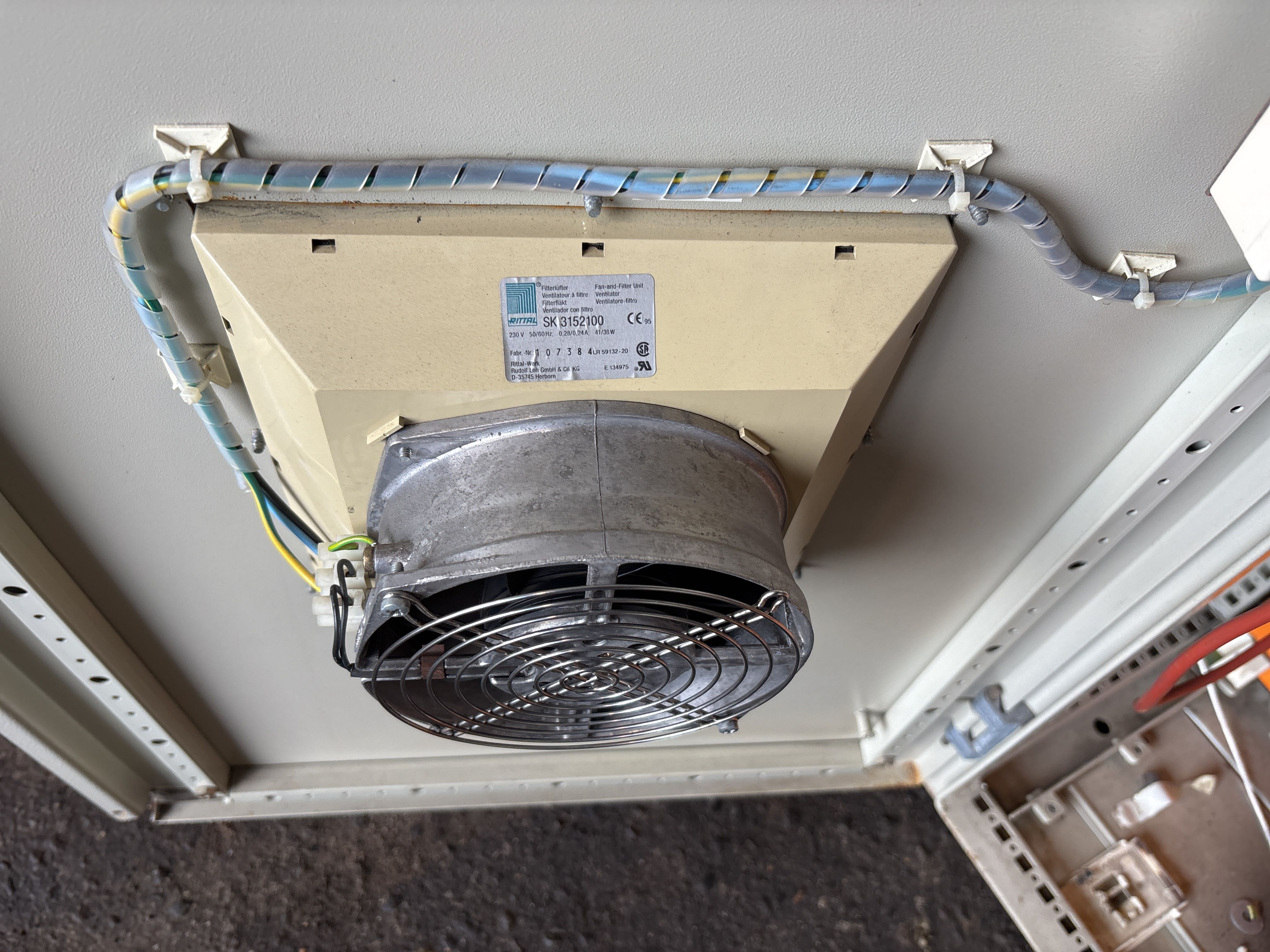

Ventilationsfläkt: Ebmpapst SY8260Q
-
Tryckvakter: Danfoss KP15 (med manuell reset)
-

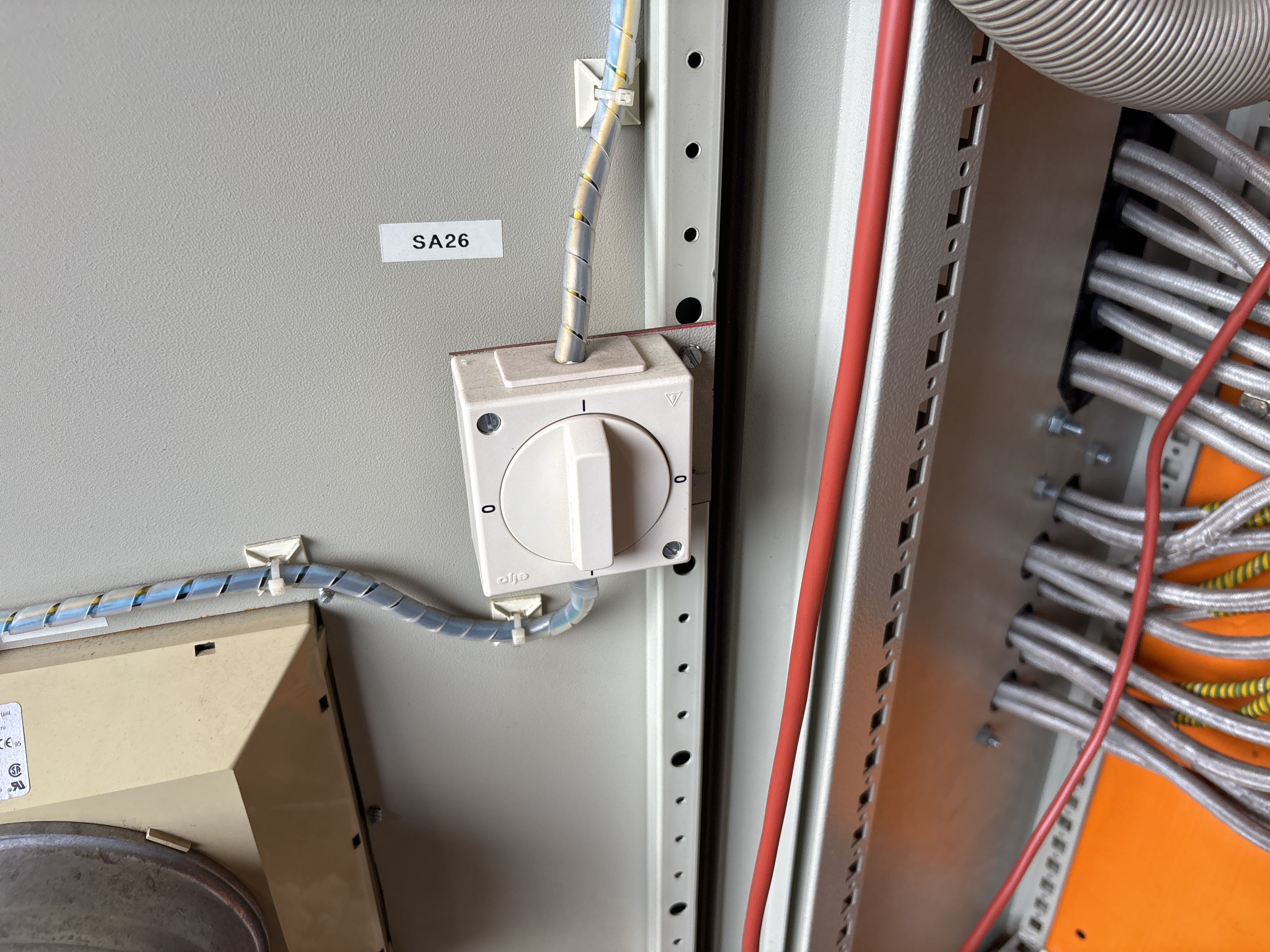

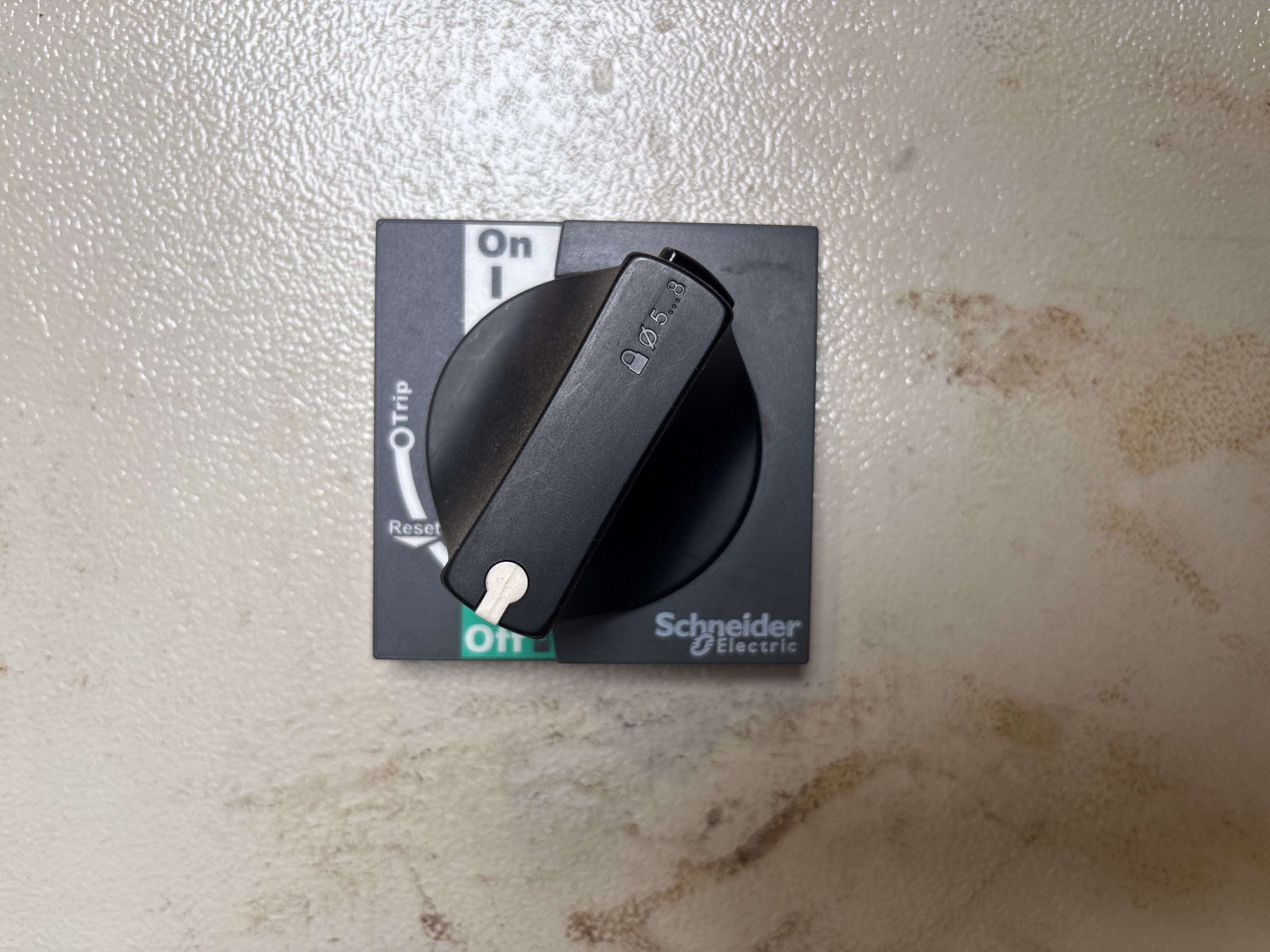

Skyddsmekanik: Huvudbrytare, kontaktorer, reläer, indikeringar

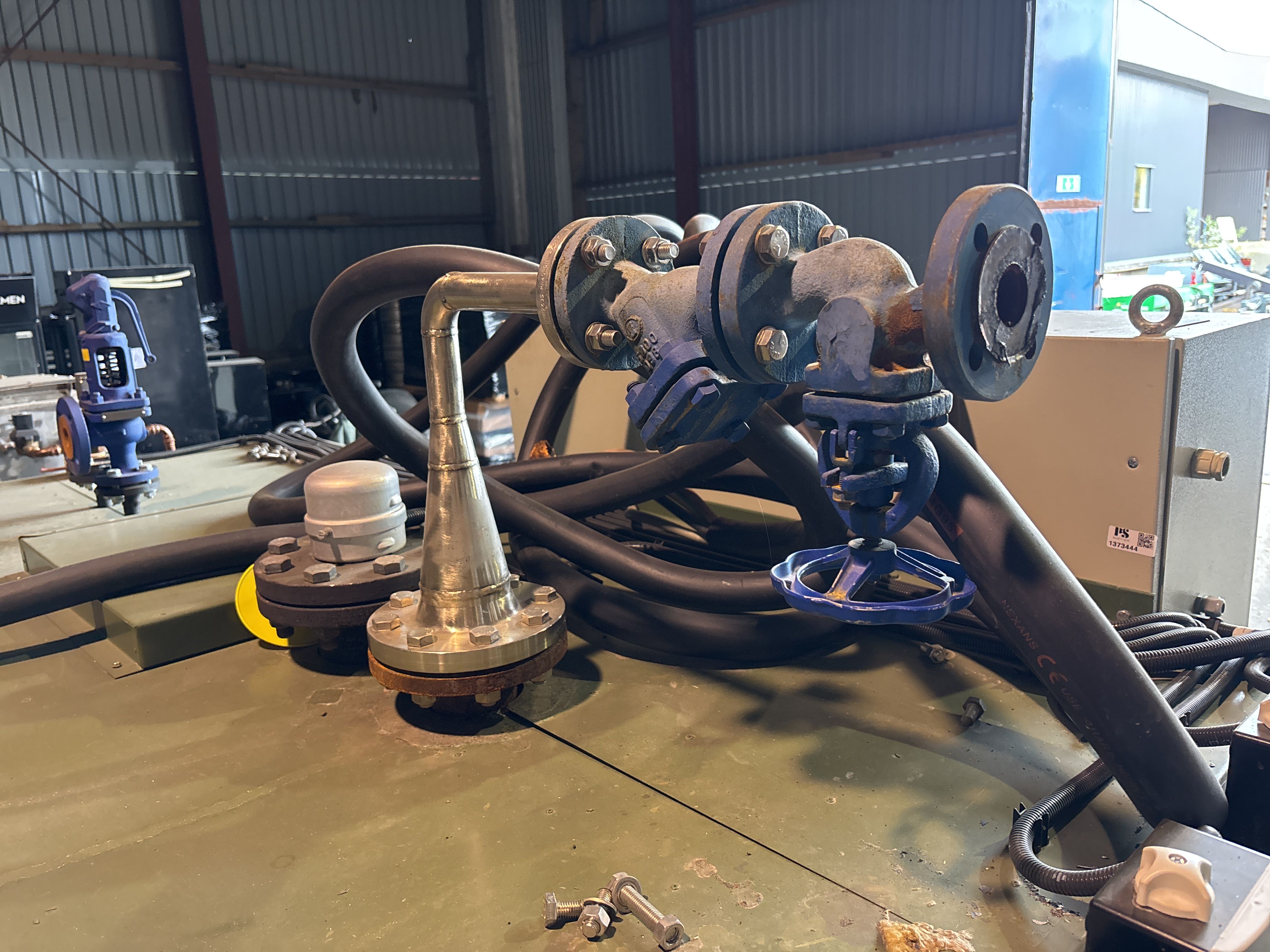

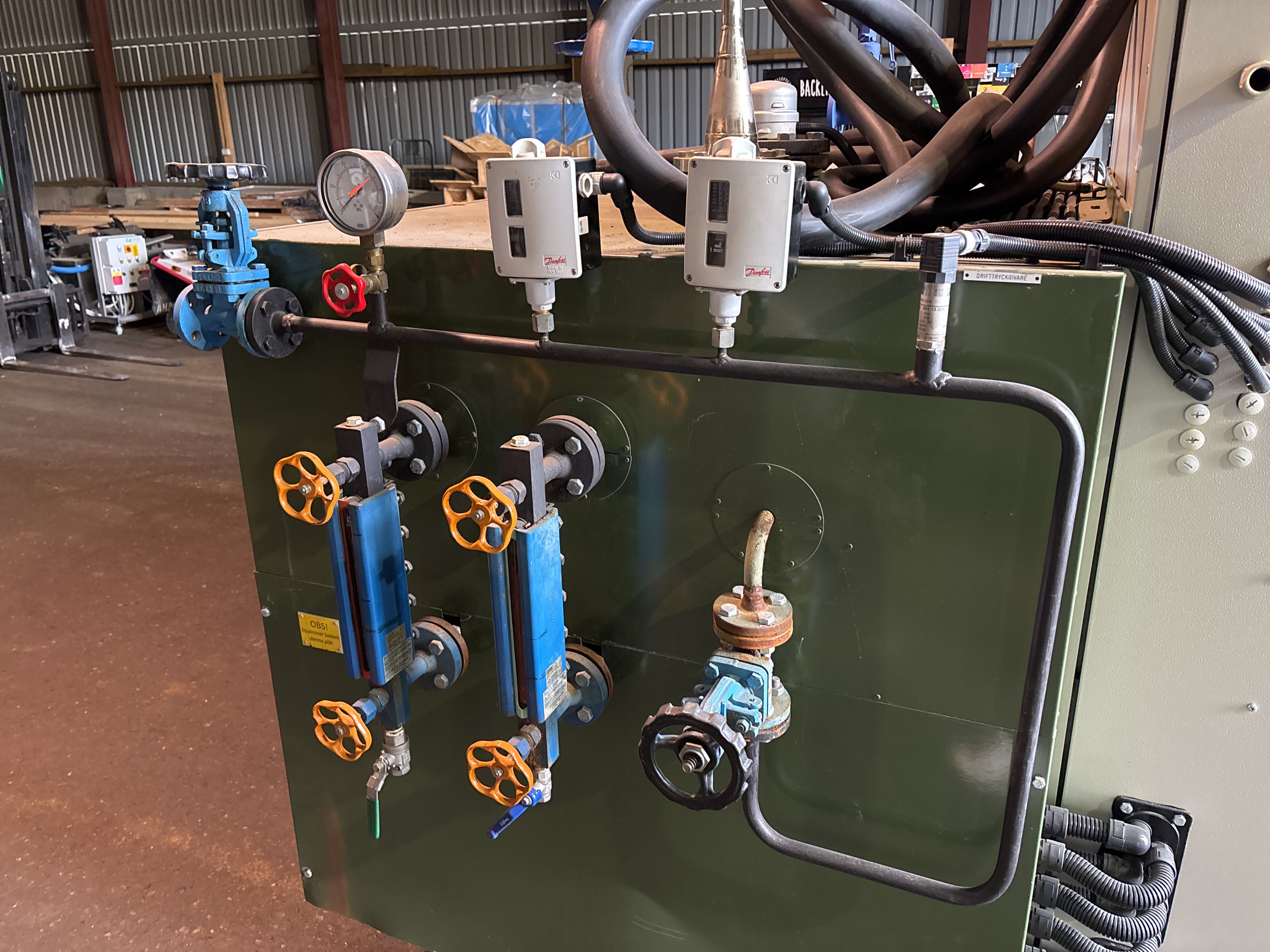

Tryck- och säkerhetskomponenter:
-

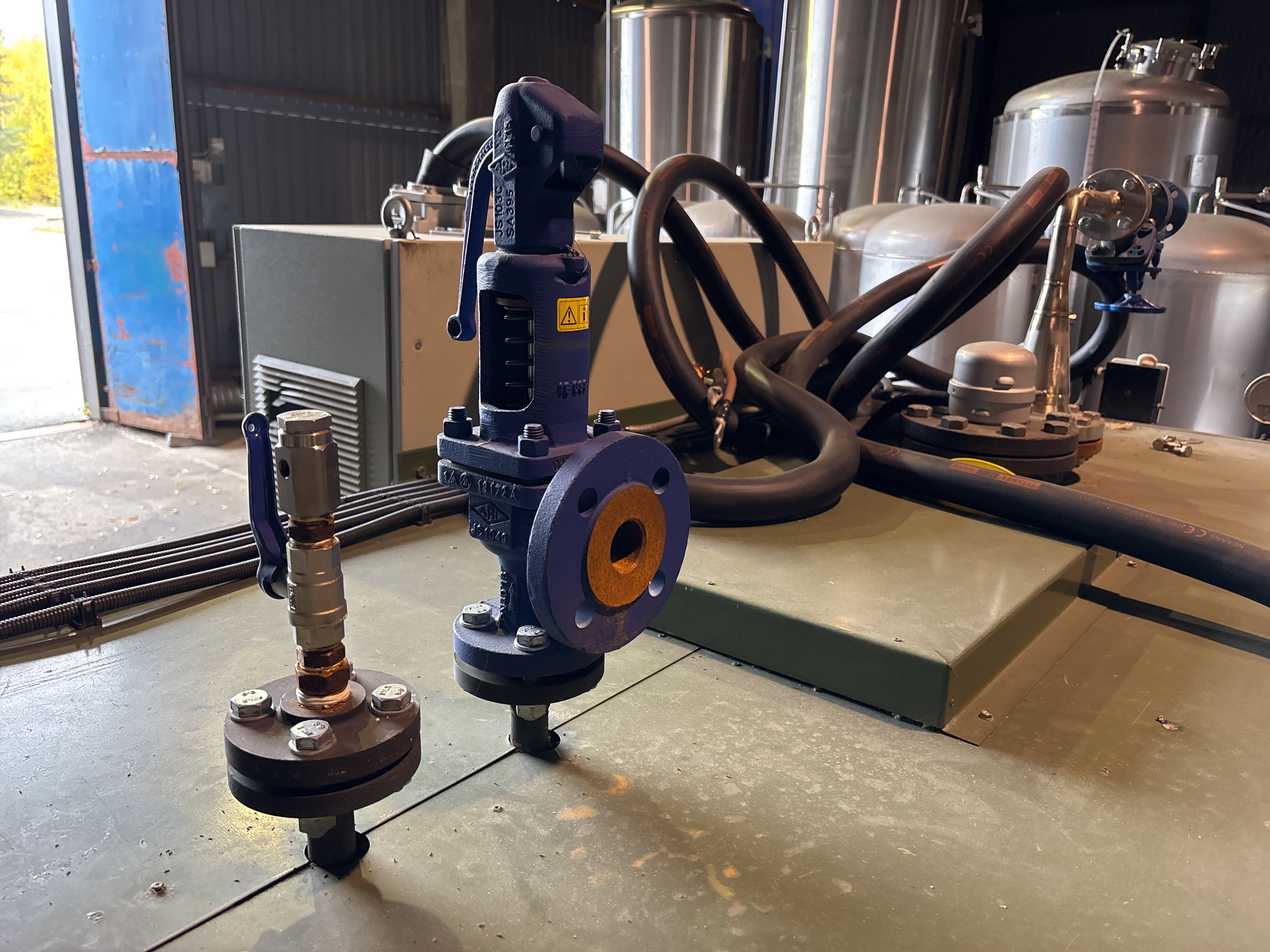

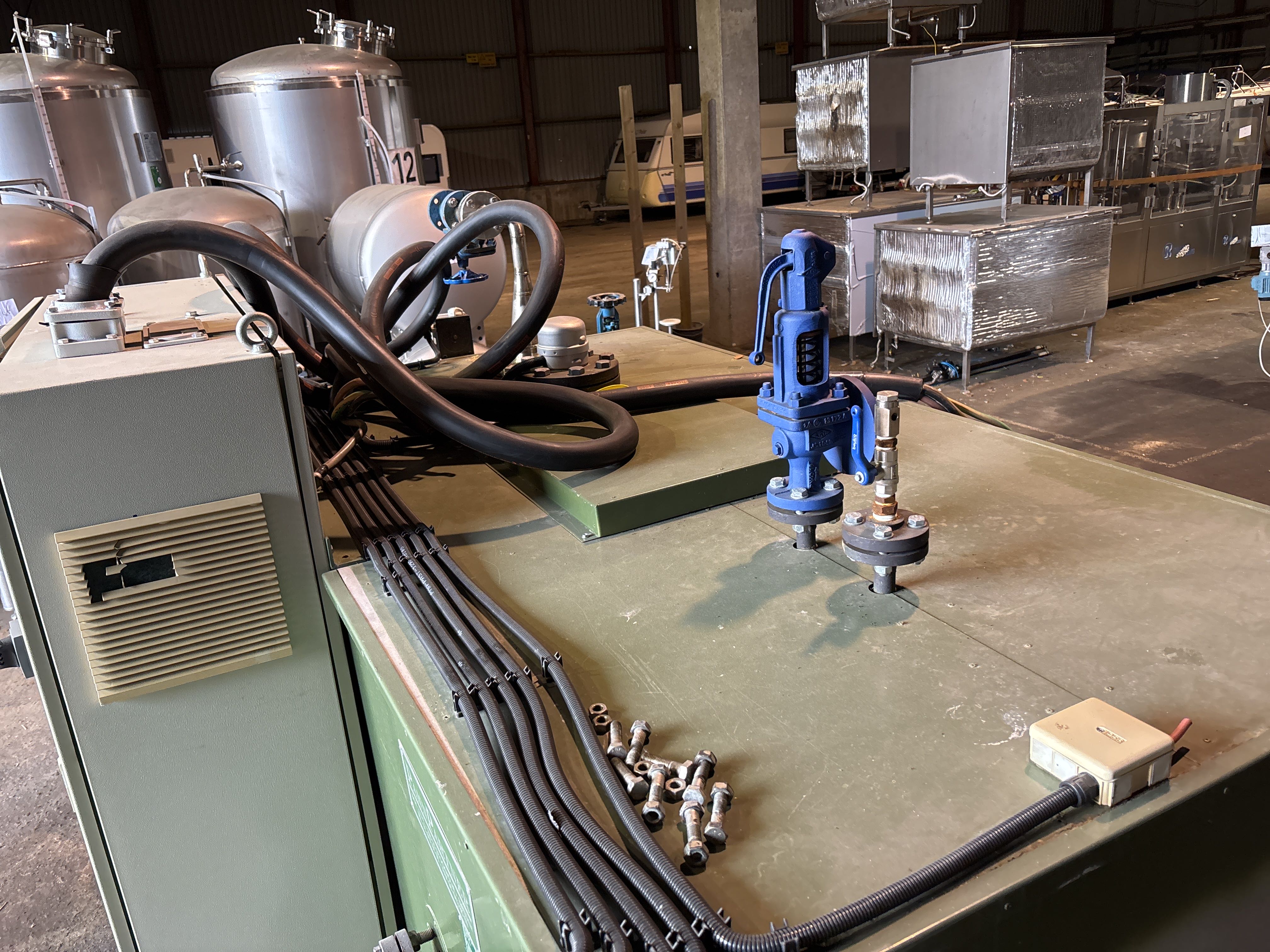

Säkerhetsventil (blå): Mekanisk övertrycksventil, flänsmonterad
-
Avblåsningsventil (mässing): Flänsad, manuell
-

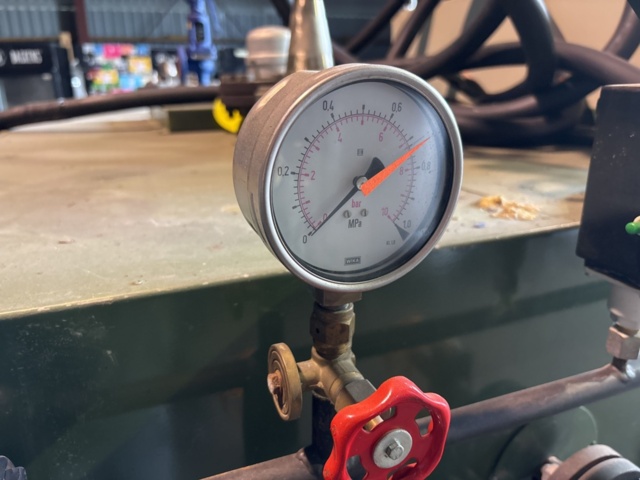

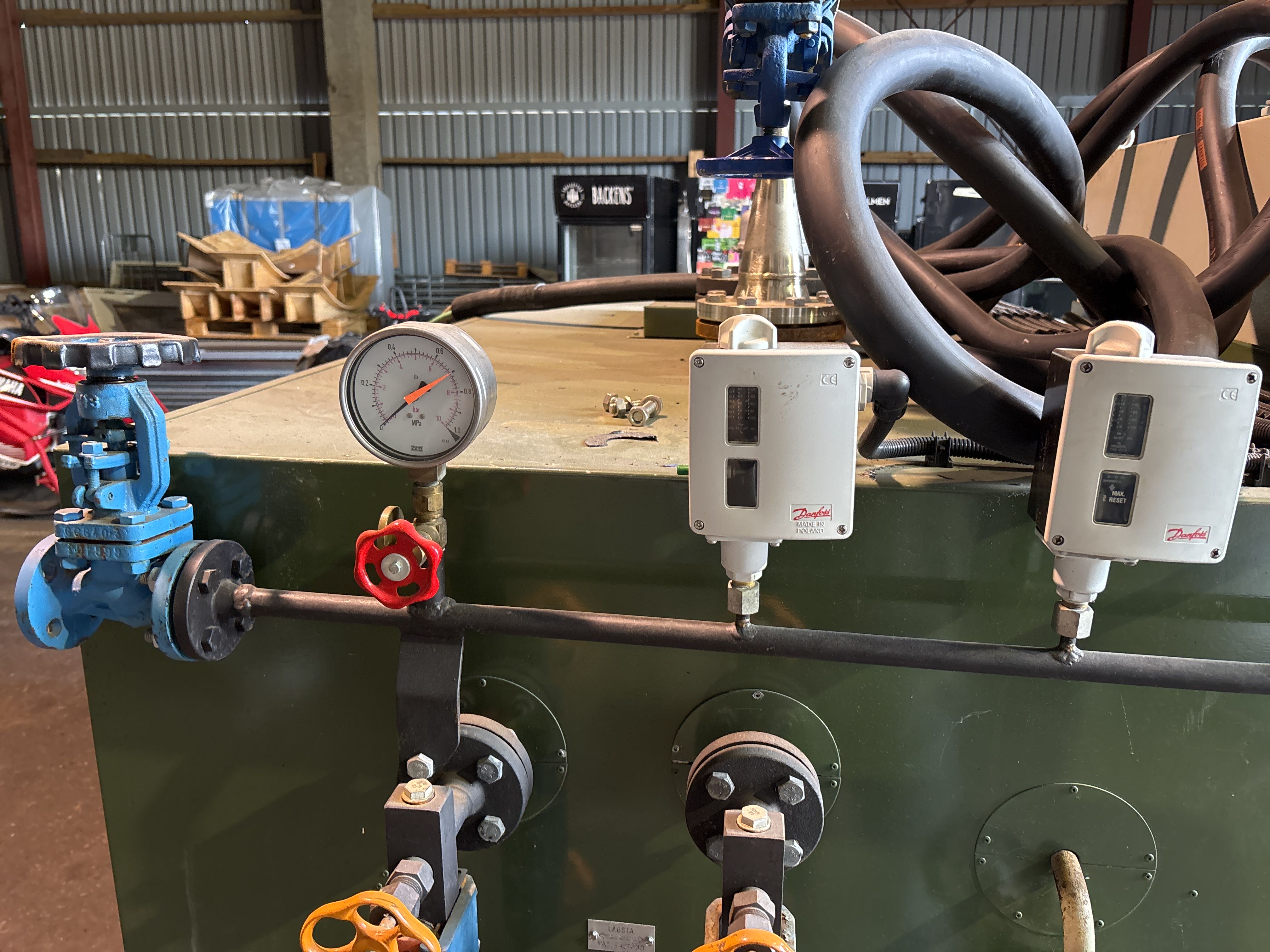

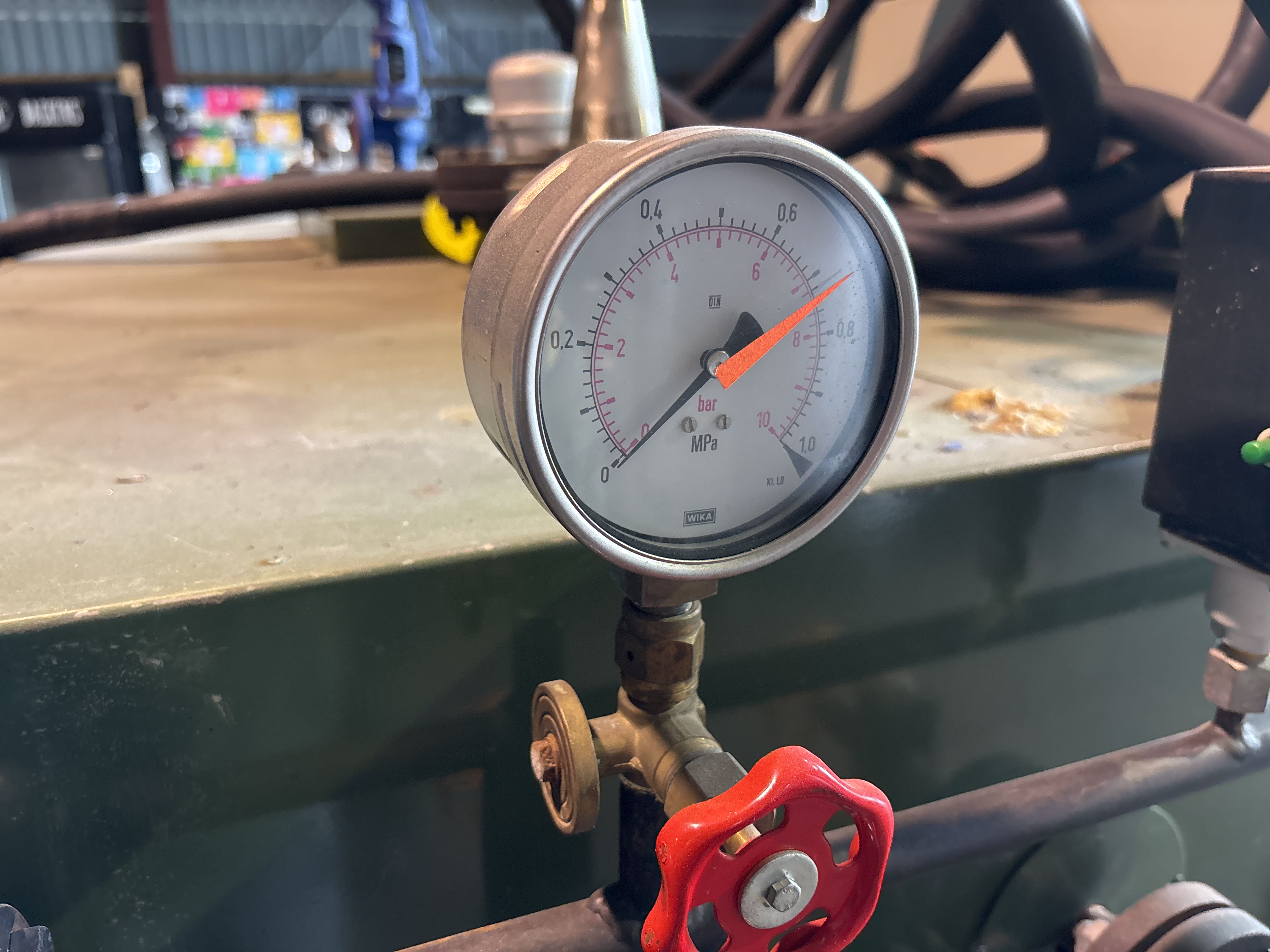

Manometer: WIKA (0–1,6 MPa)
-
Tryckvakter: 2× Danfoss KP15
-
Tryckbegränsare: Översäkerhetsventil monterad på pannlock

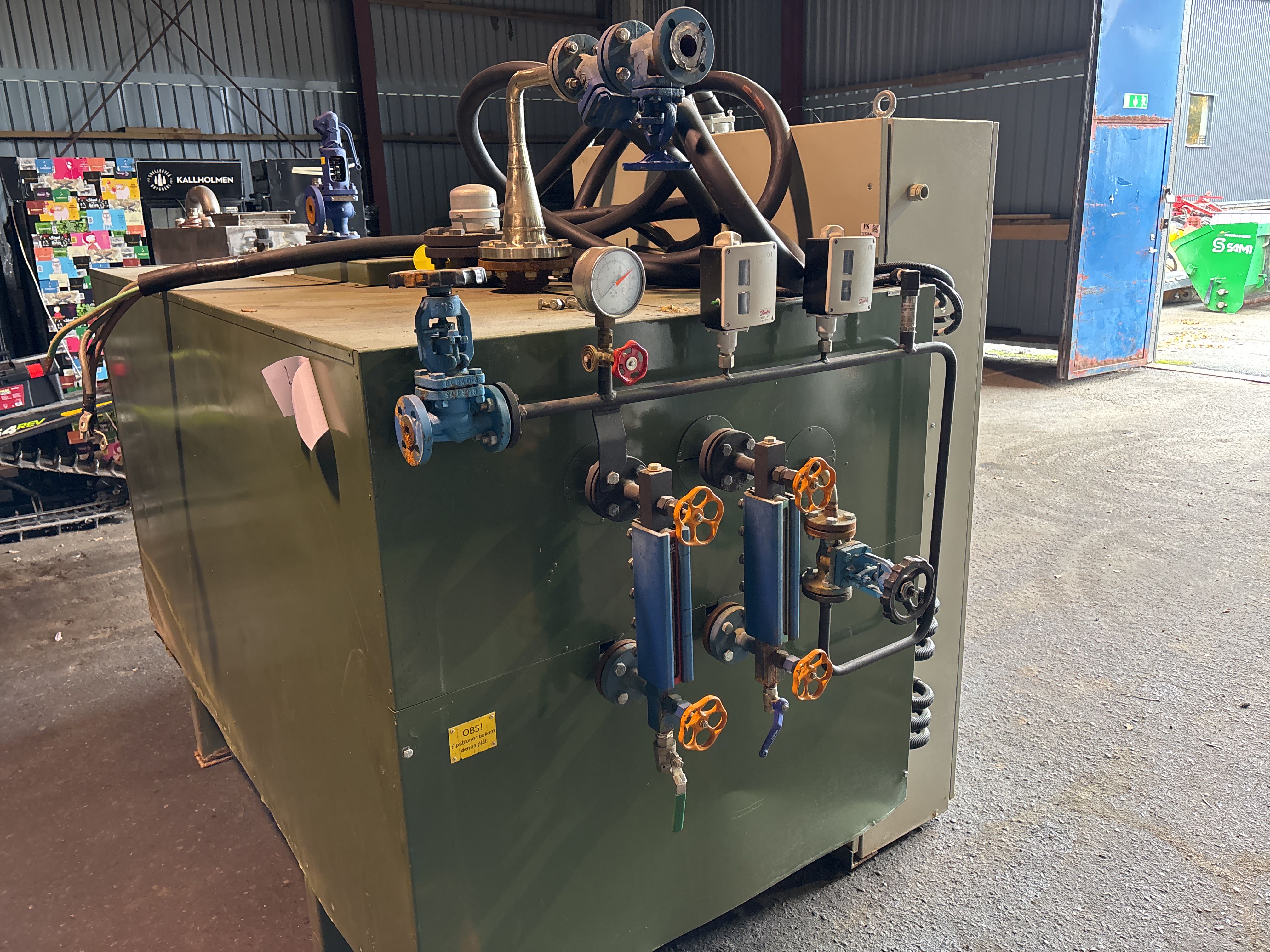

Nivå- och dräneringsutrustning:
-

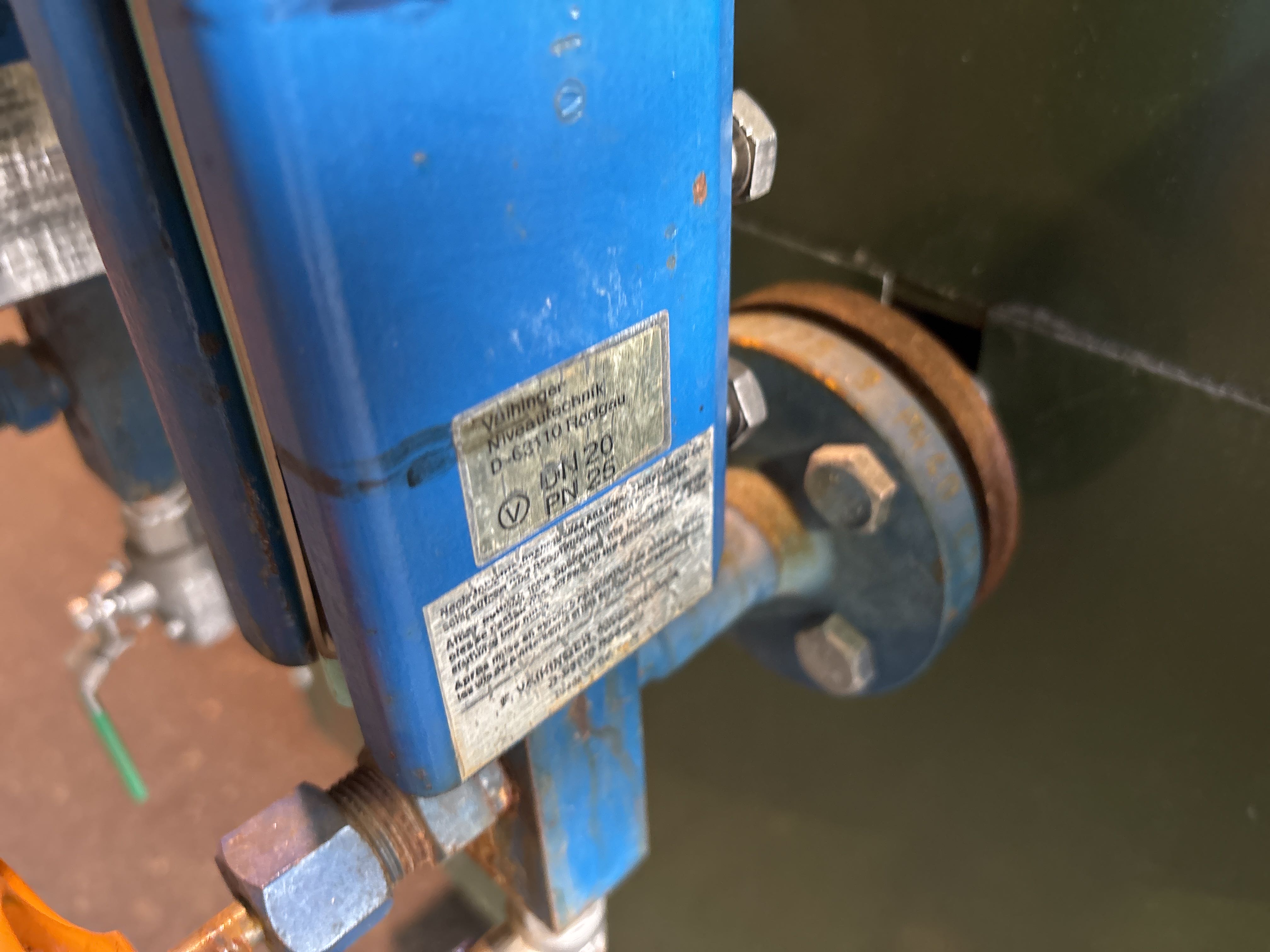

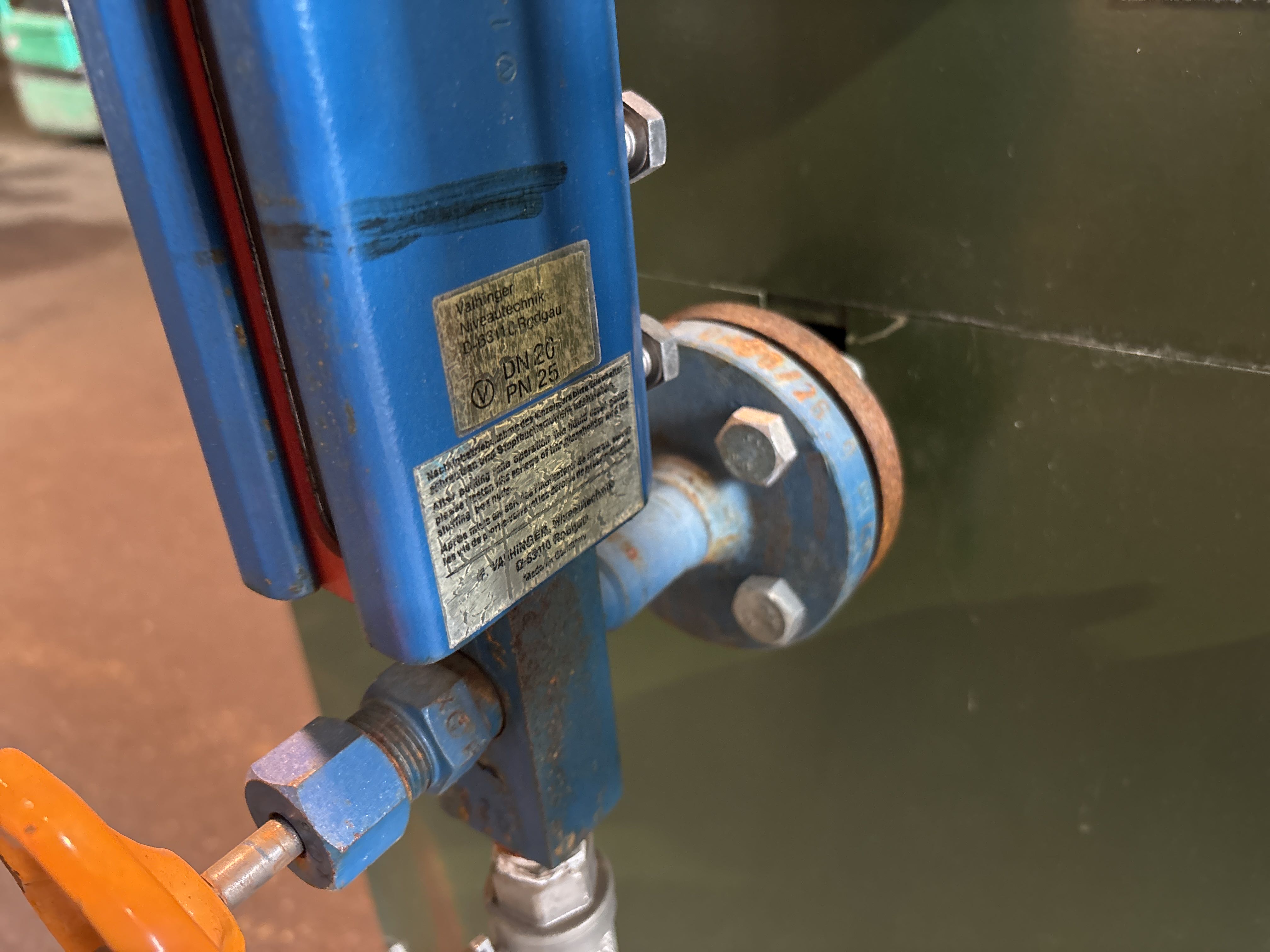

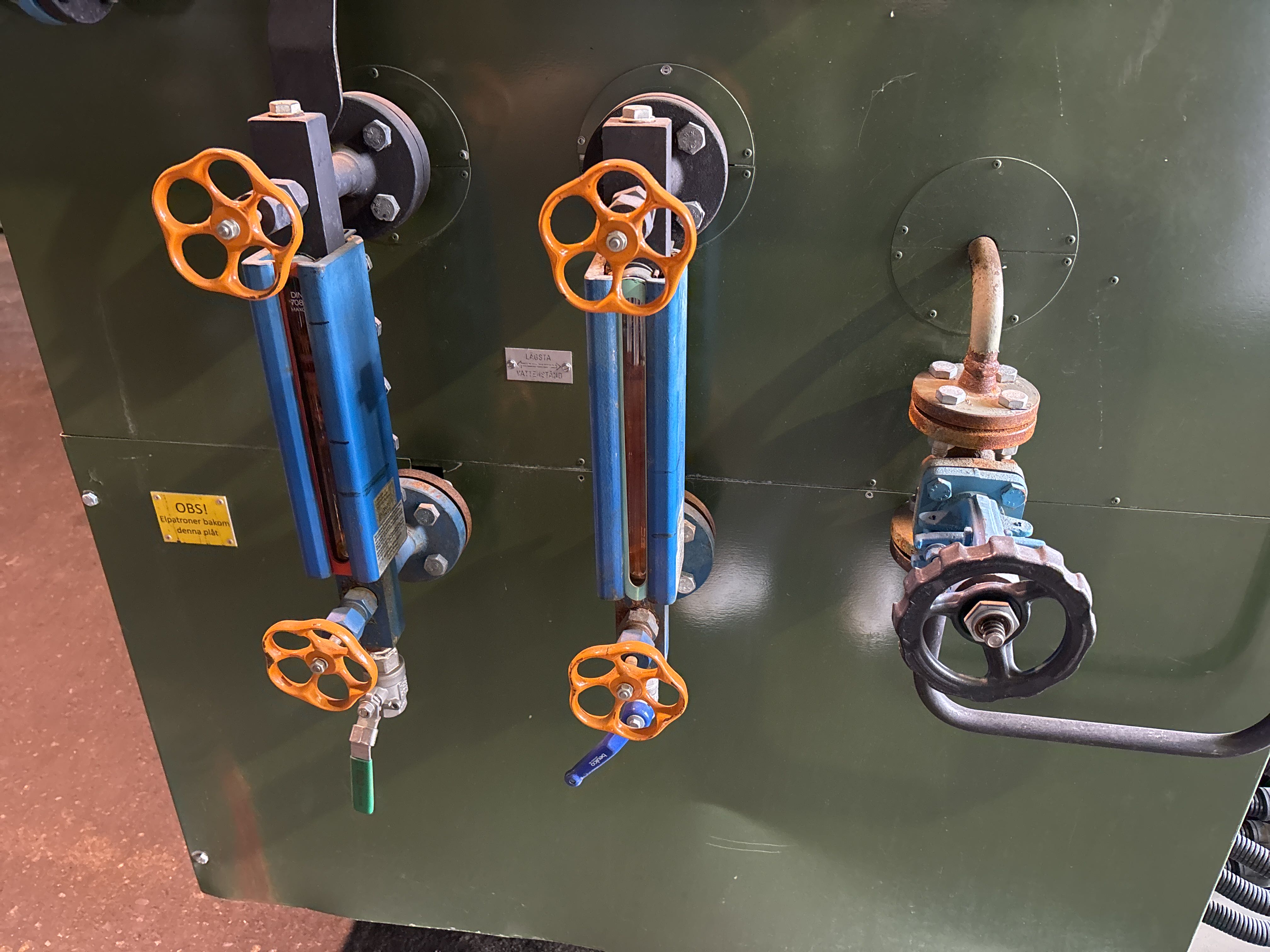

Nivåglas: Vahländer Niveautechnik, DN20 PN25
-
Avtappningsventiler: Kulventiler med dräneringsfunktion
-
Ventiler: Spindel- och kulventiler i stål och mässing

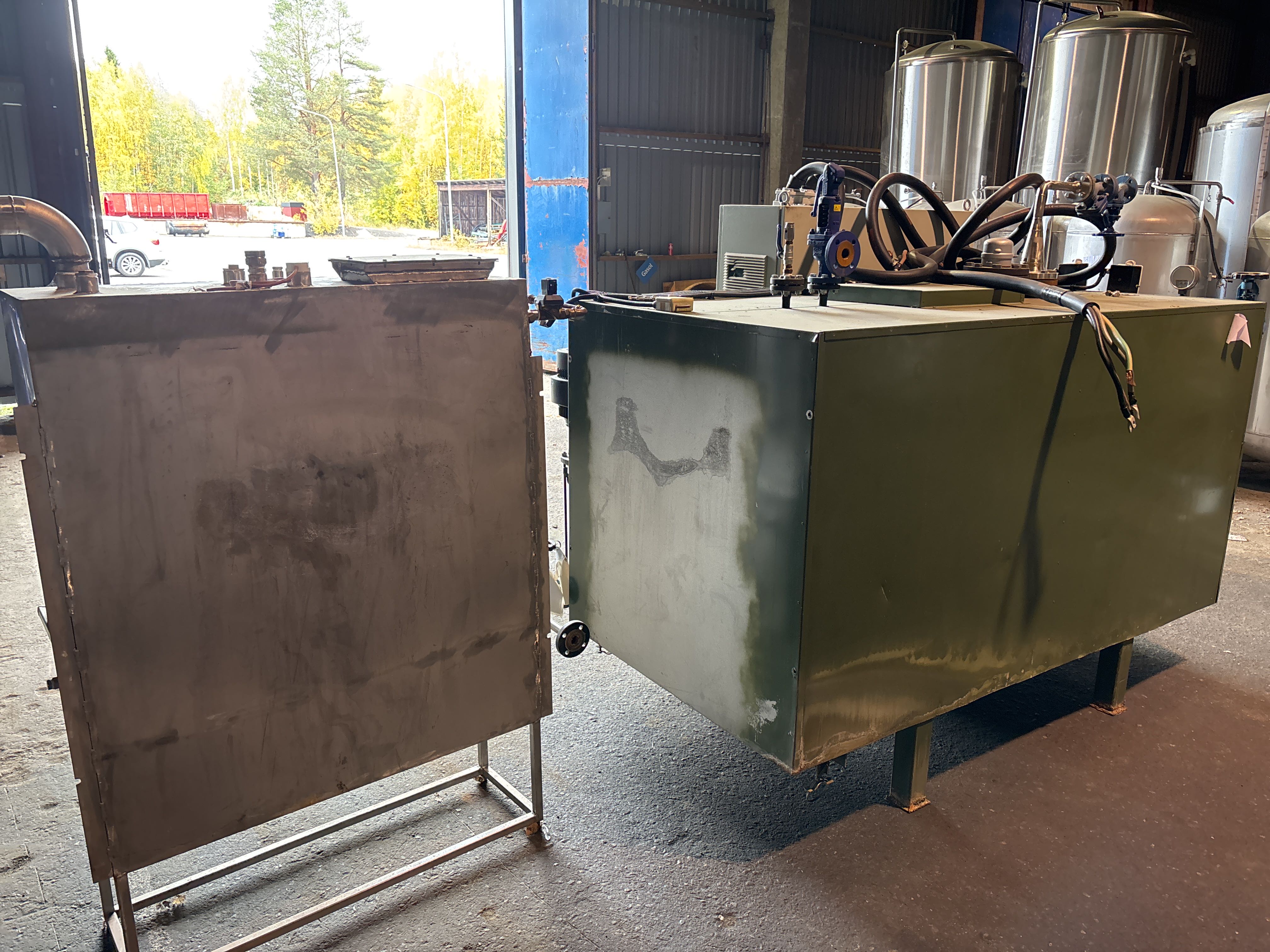

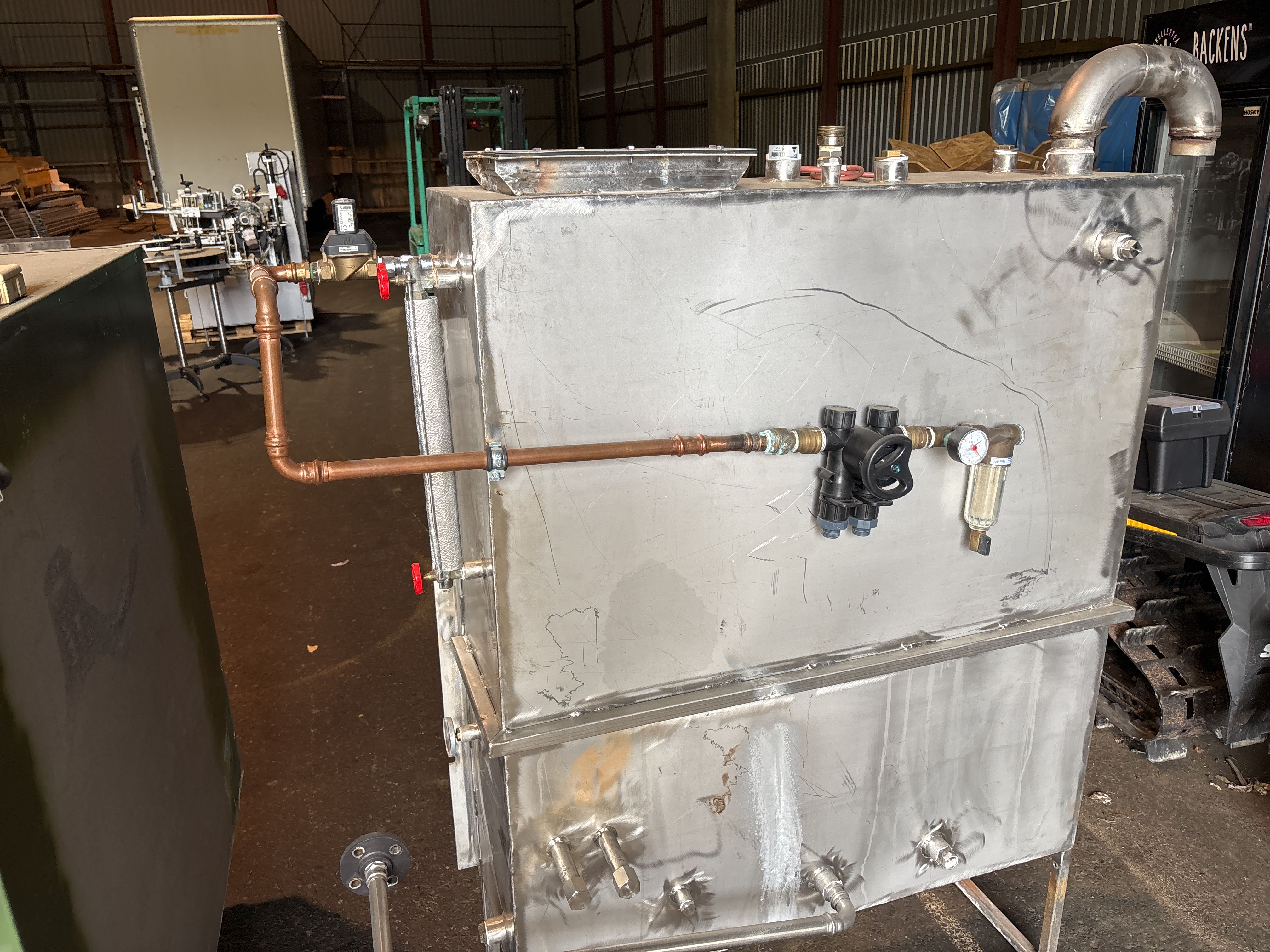

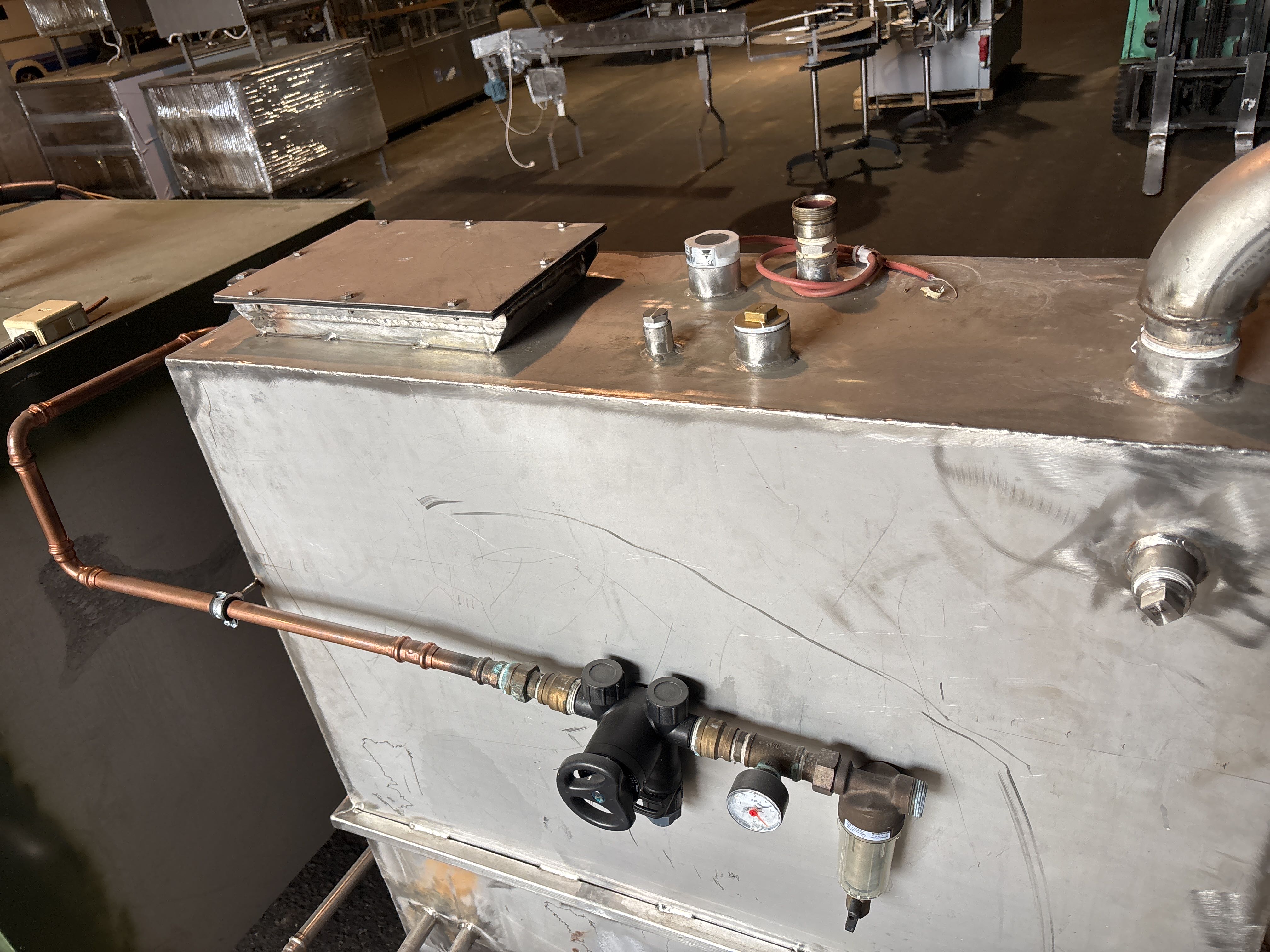

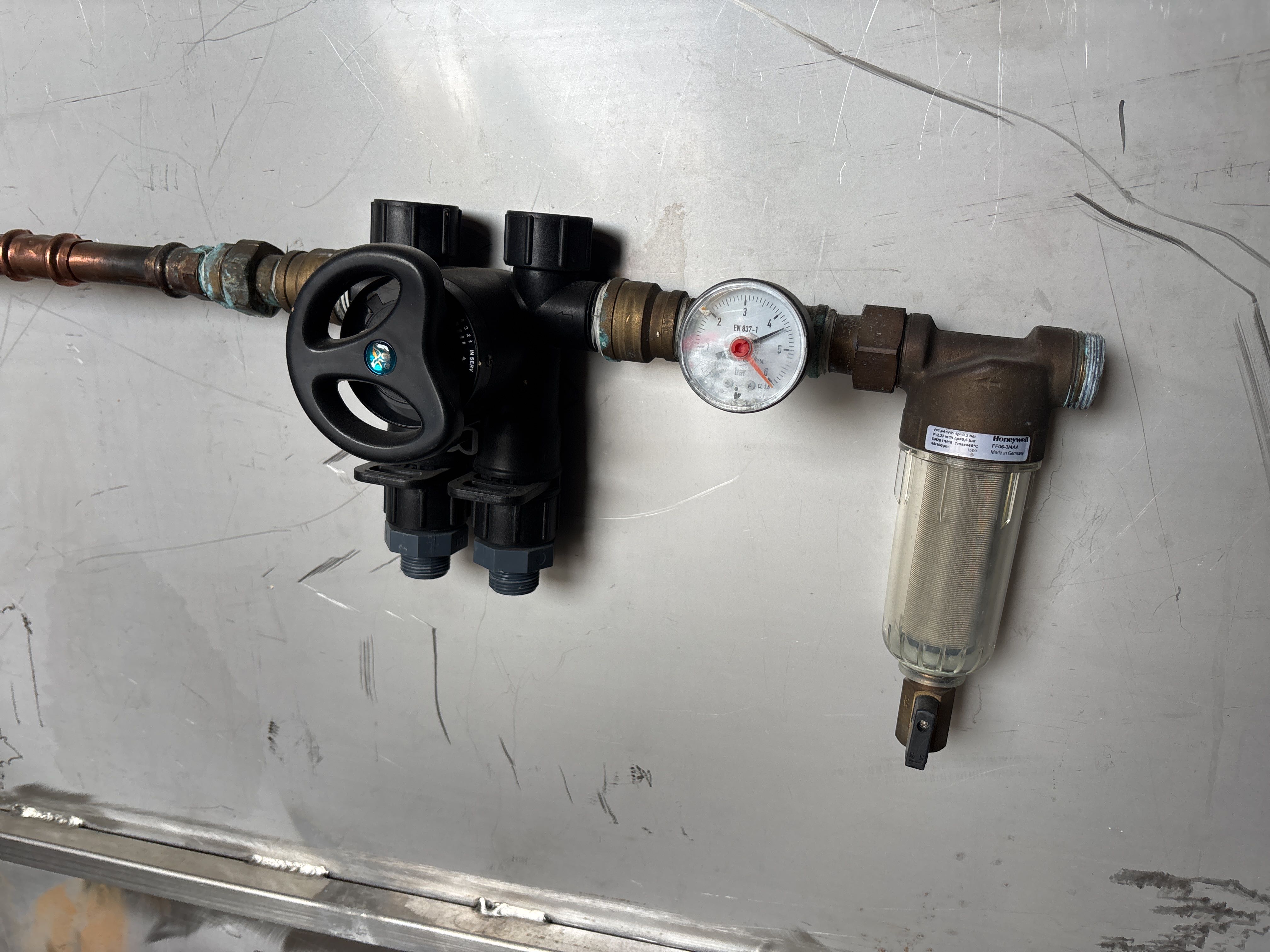

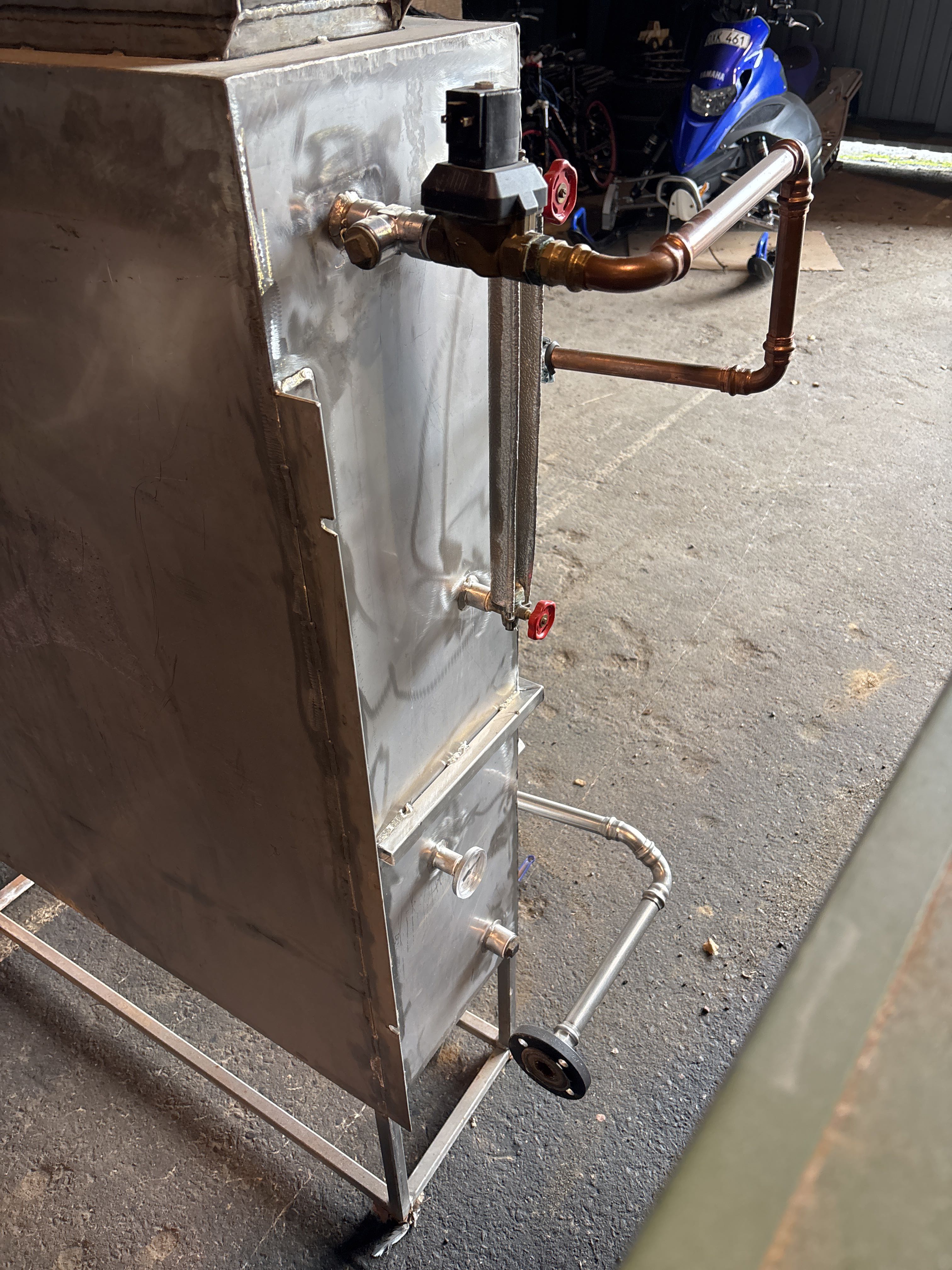

Matarvattensystem (rostfri tank):
-

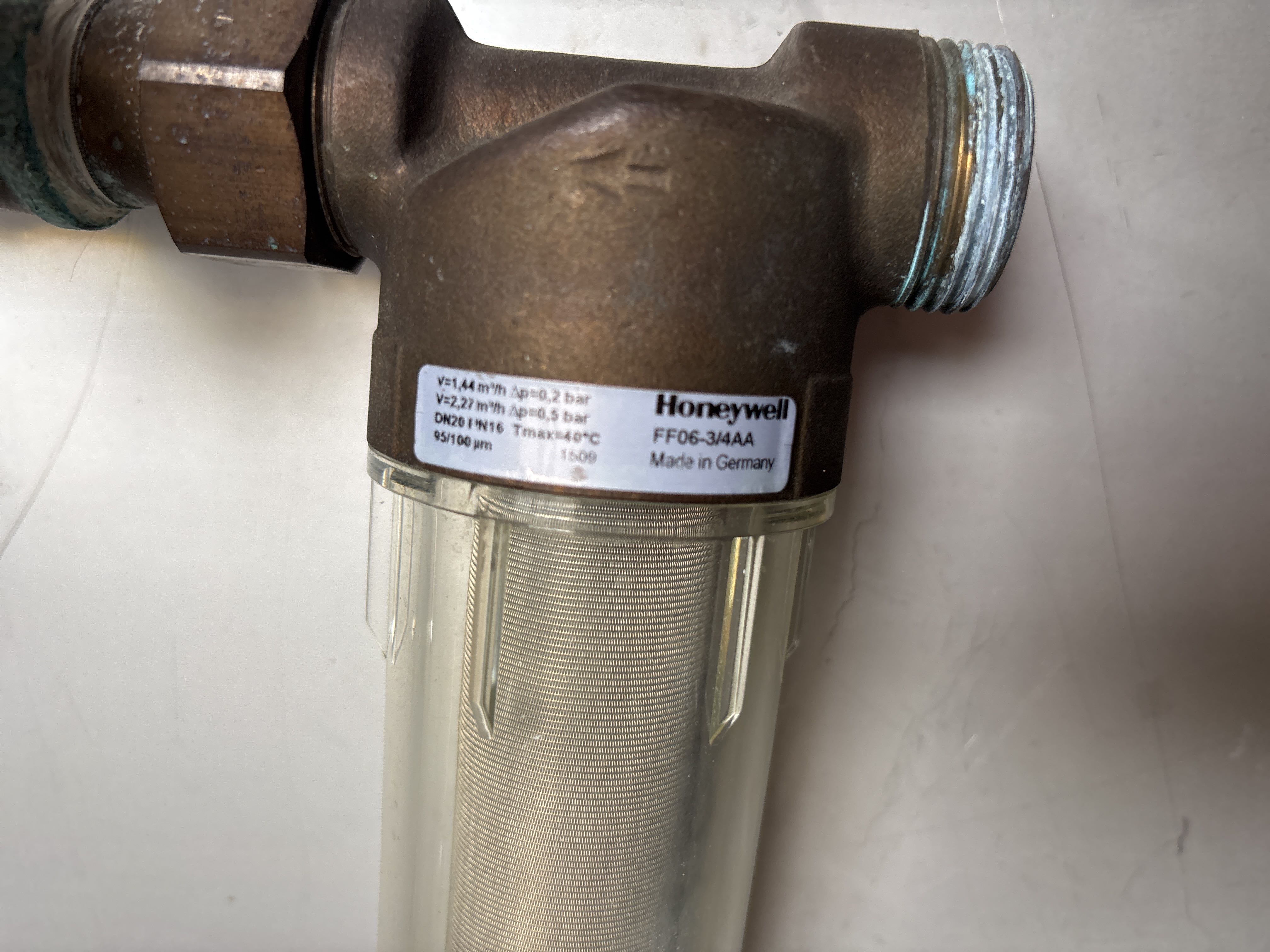

Förfilter: Honeywell FF06-3/4AA (95/100 µm)
-
Tryckmätare: Analog
-
Elektriskt styrd ventil (elmagnetventil): Monterad på inkommande kopparrör
-
Blandningsventil, säkerhetsventil, nivåindikator

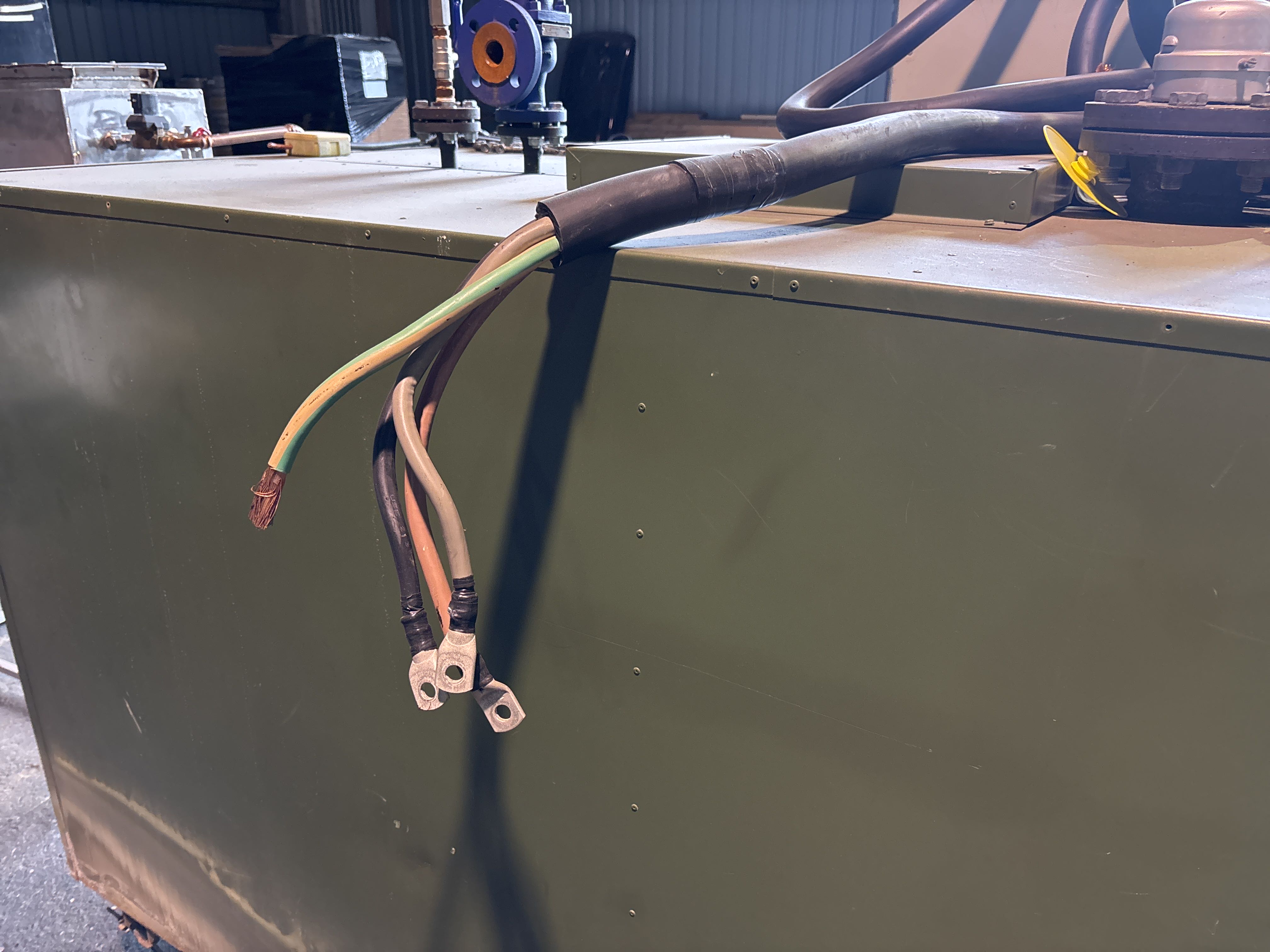

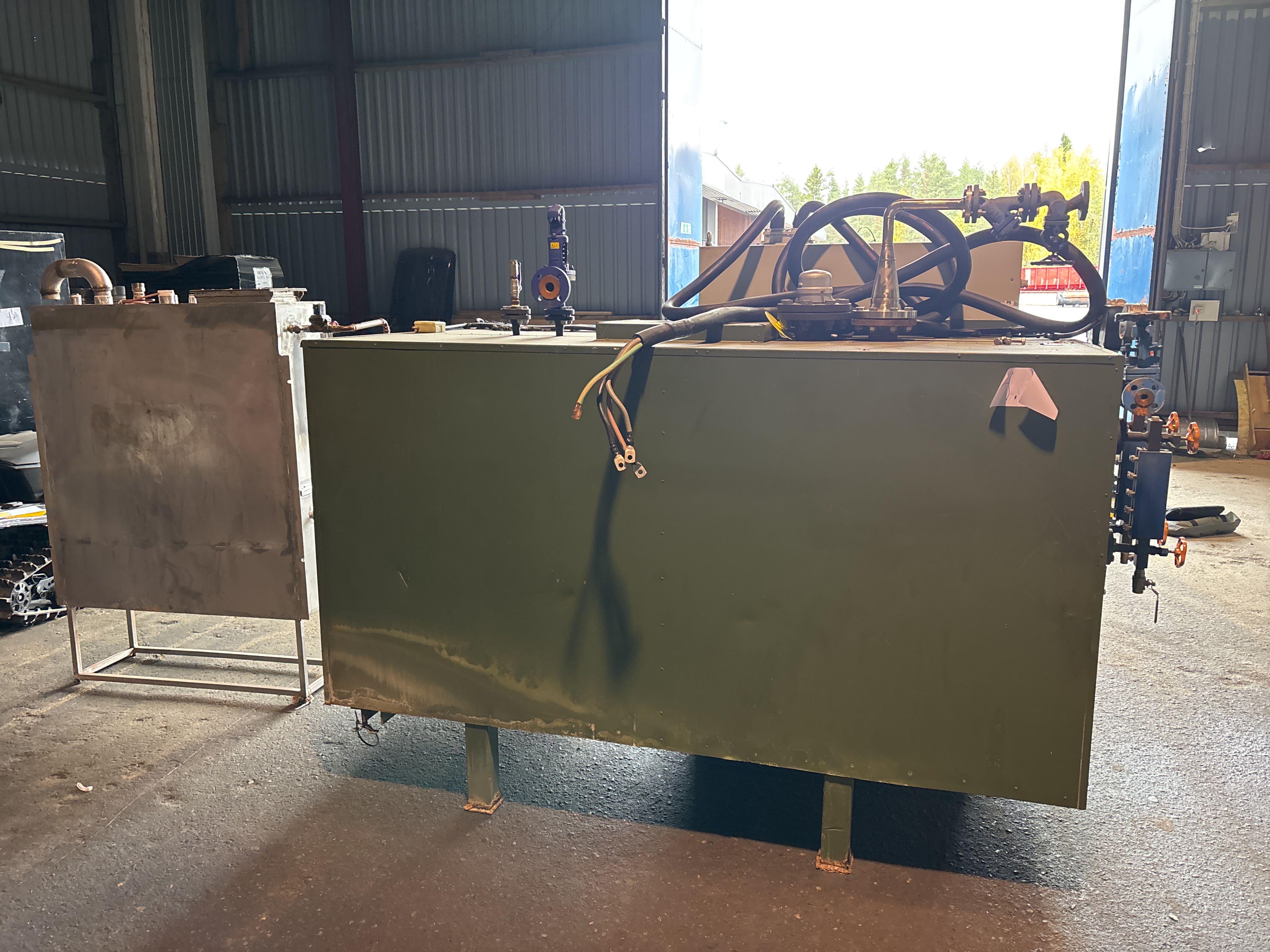

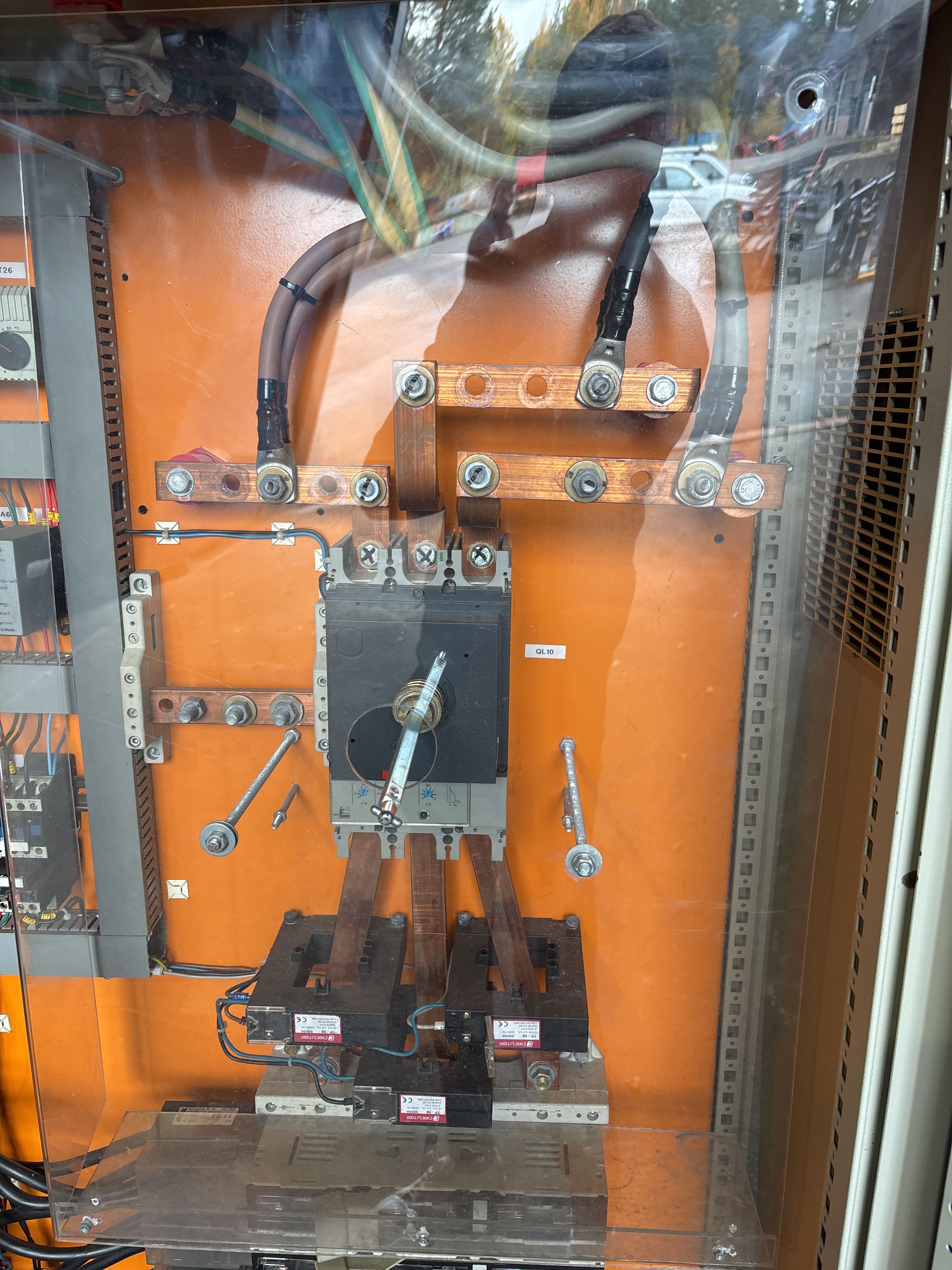

Elanslutning:
-
Öppna anslutningar för kraftmatning:
-
3× fasledare med presskabelskor
-
1× jordledare (öppen)
-
-
Kabeltyp: Grov flerledarkabel, industriklassad
-
Matning: Märkt 2×160 A / 2×95 mm²
Tillbehör och övrigt:
-
Komplett med rör, ventiler och anslutningar
-
Monterad på fristående stativ
-
Märkning på samtliga komponenter
-
Elschema och dokumentation i skåpet
Sammanfattning:
Industriklar elångpanna från Pannpartner med komplett system för säker och effektiv drift. Utrustad med professionell styrning, pump, matarvattensystem, säkerhetsventiler och tryck- och nivåkontroller. Passar väl i processindustri och annan ångproduktion.
