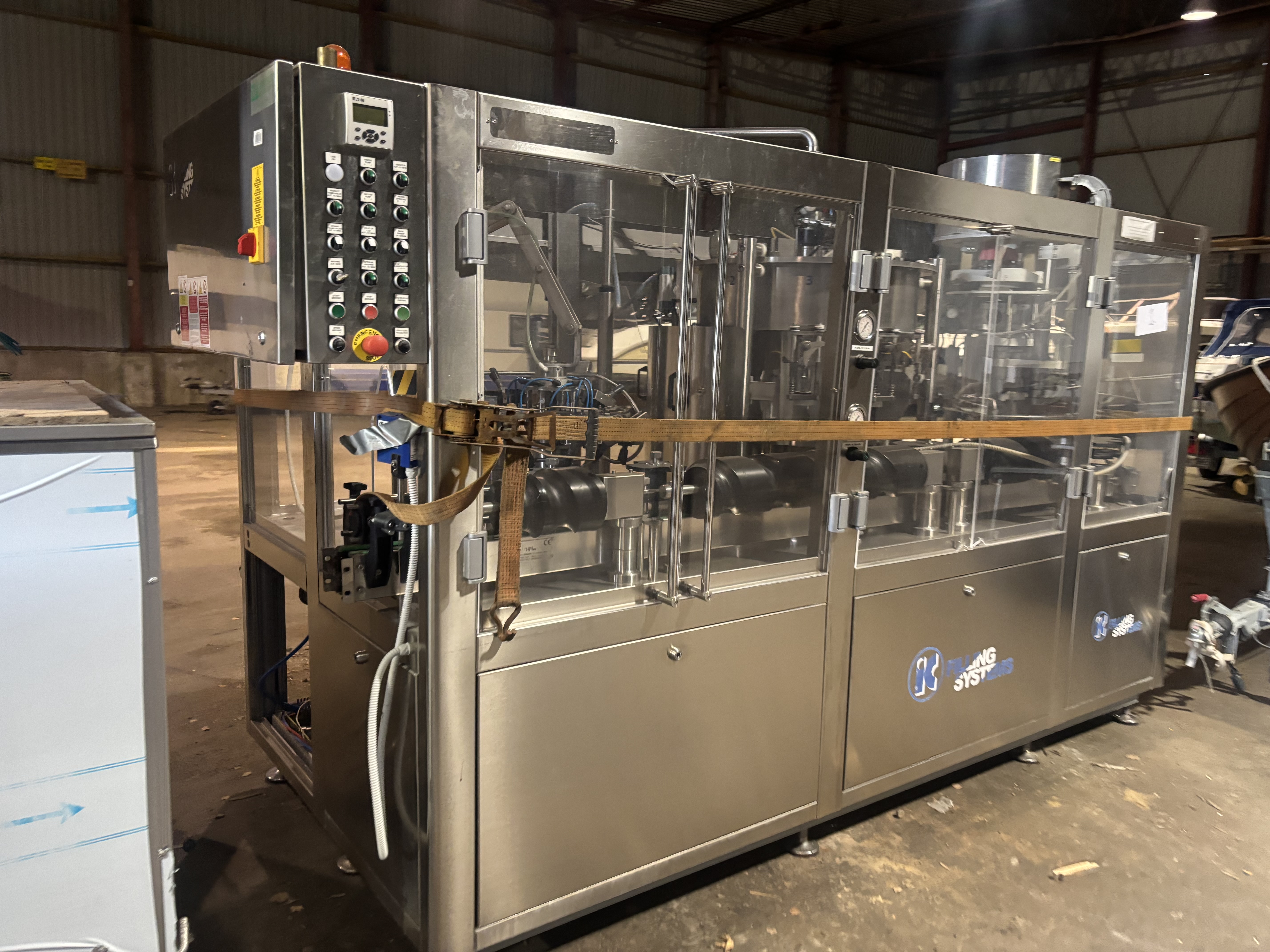

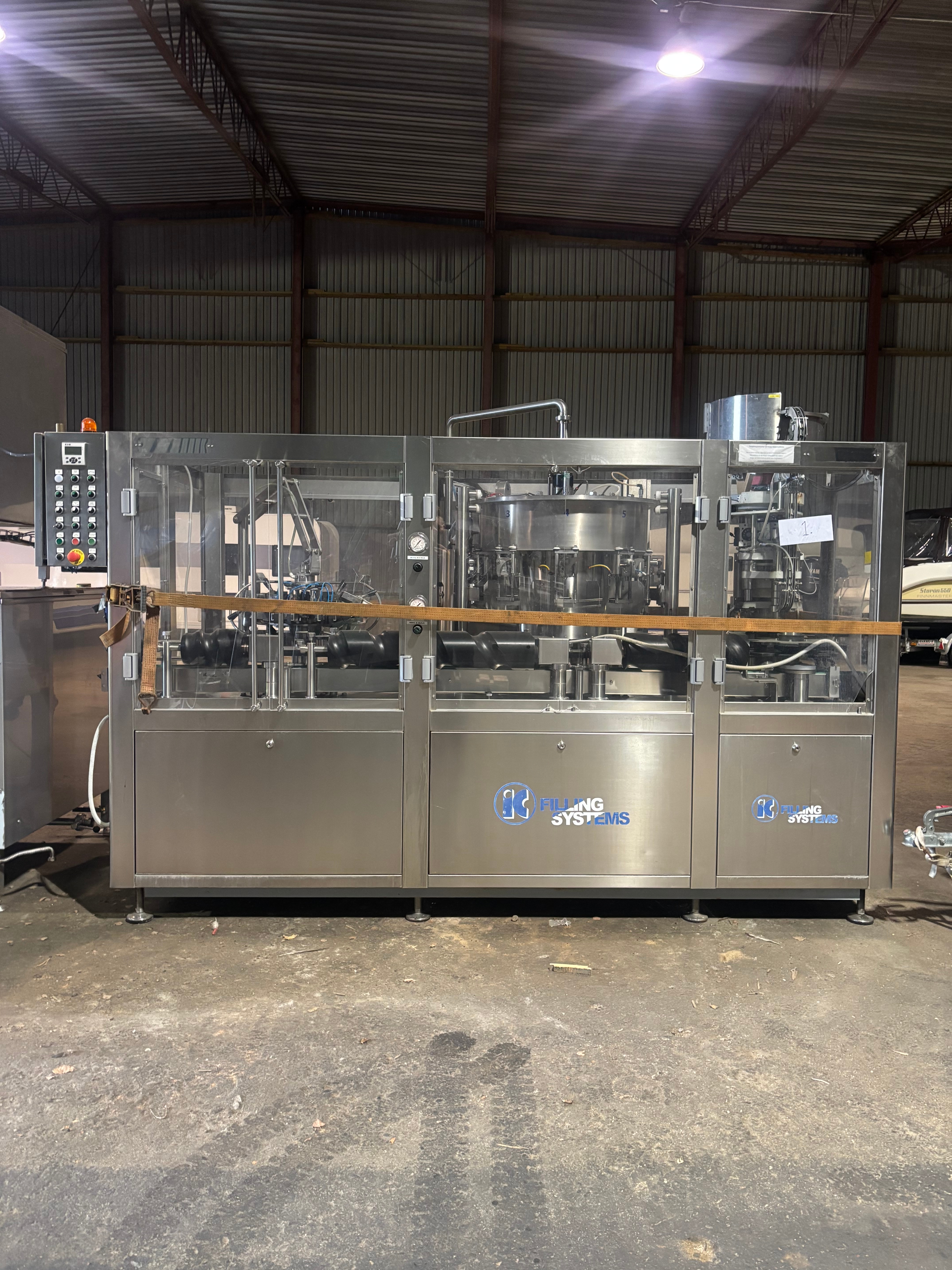

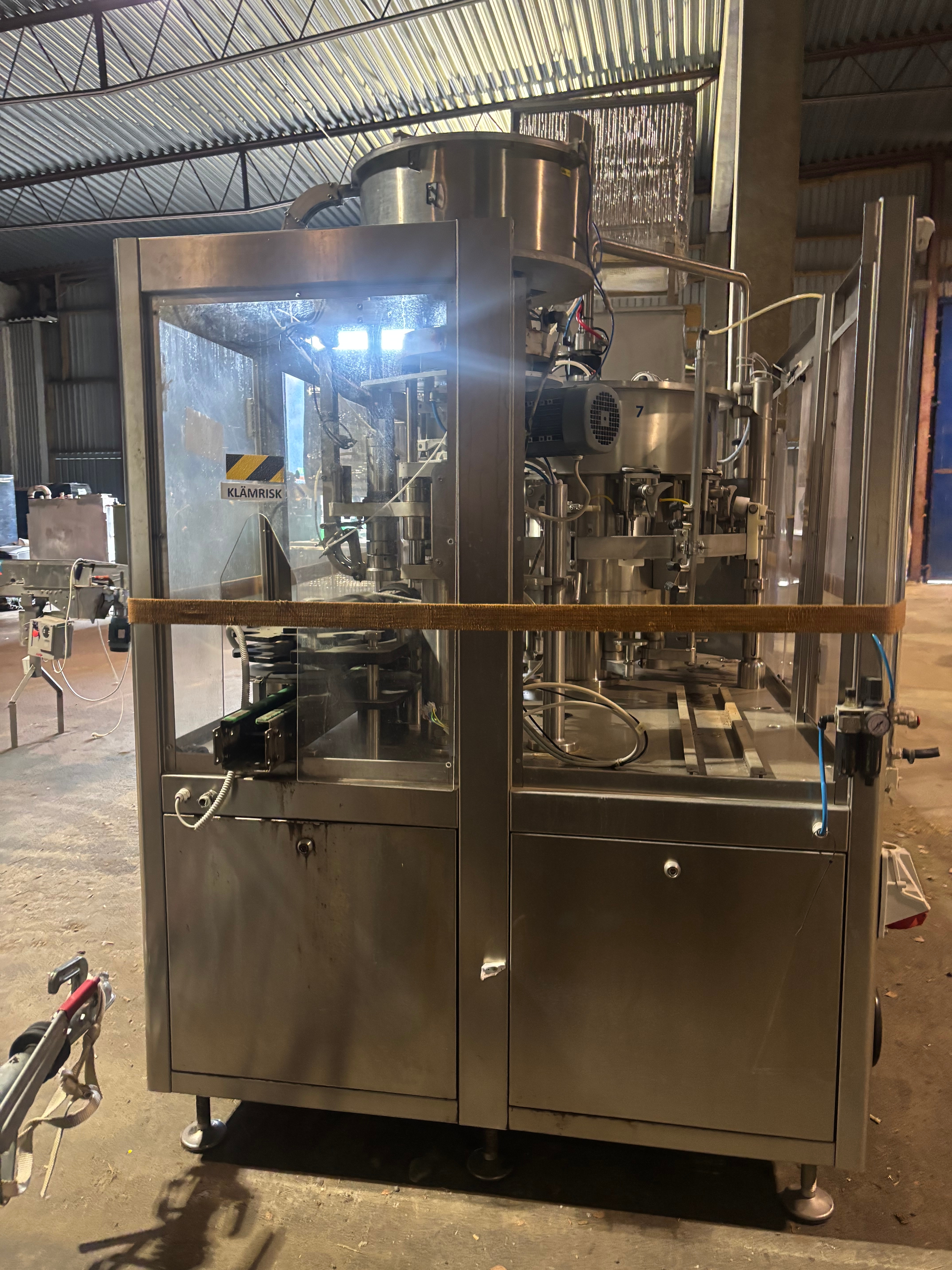

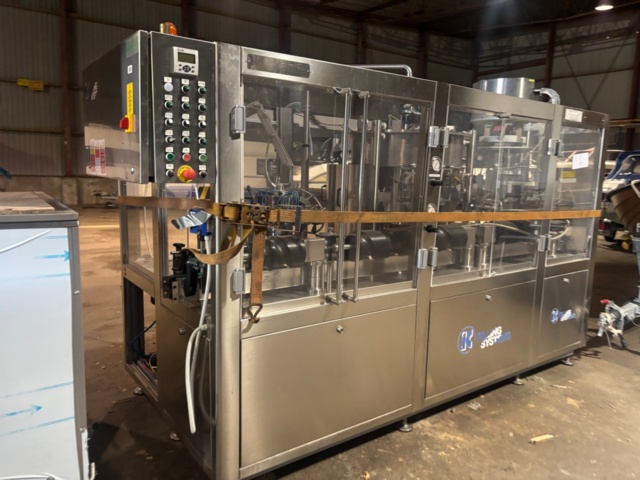

Fyllnings- och kapsyleringsmaskin – IC Filling Systems XP9ISO9HDC (2013)
Funktion:

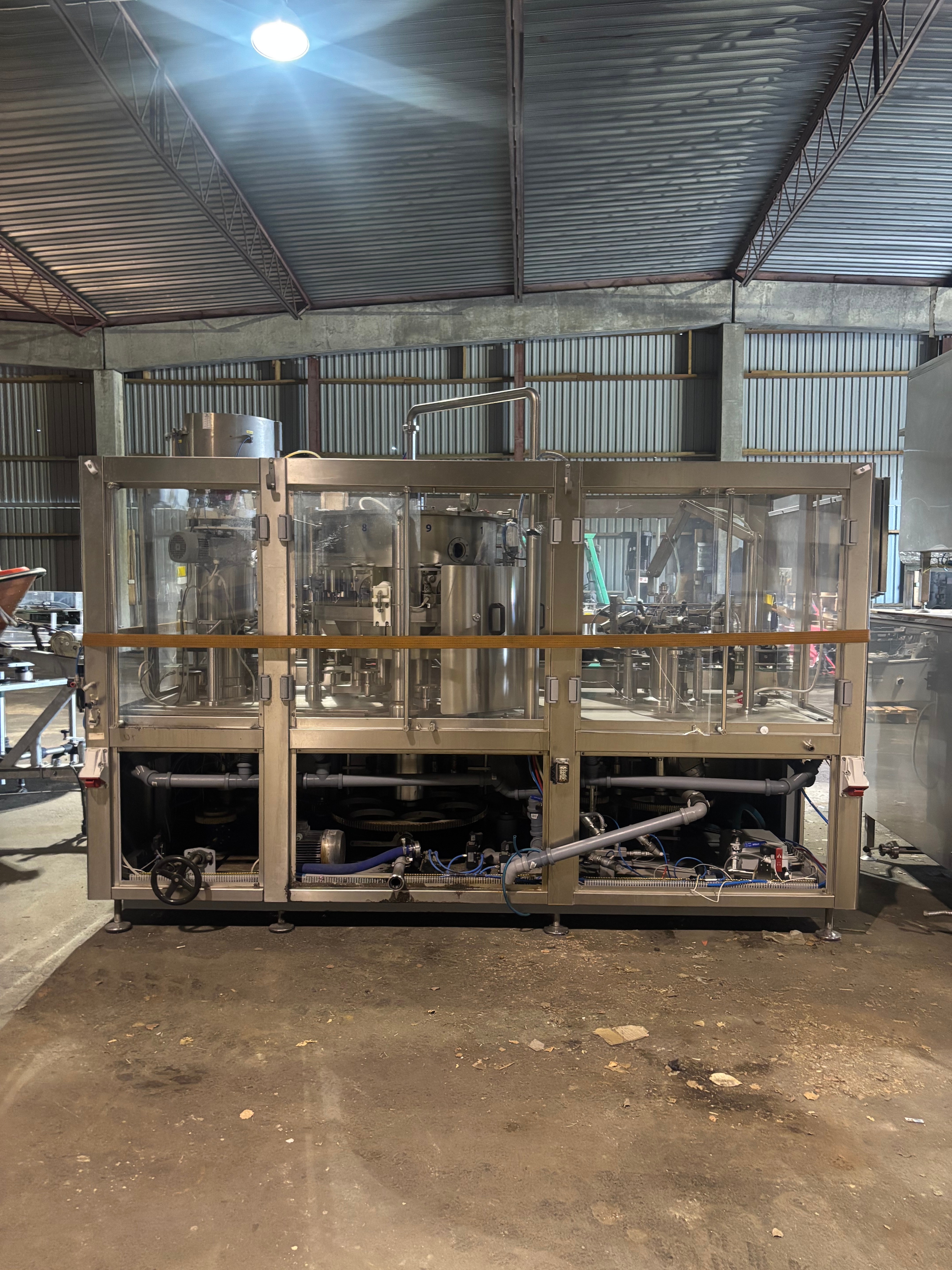

Helautomatisk roterande maskin för sköljning, fyllning och kapsylering av flaskor. Maskinen är konstruerad för kontinuerlig drift i industriell dryckesproduktion och är utrustad med transportörsystem, styrpanel samt integrerade enheter för alla steg i processen.
Specifikationer:
-
Tillverkare: IC Filling Systems
-
Modell: XP9ISO9HDC
-
Serienummer: 13164
-
Årsmodell: 2013
-
Elanslutning: 400 V, 50 Hz, 3-fas + 24 V
Mått:
– Längd: ca 3050 mm
– Bredd: ca 1200 mm
– Höjd: ca 1620 mm
Komponenter och system:
-

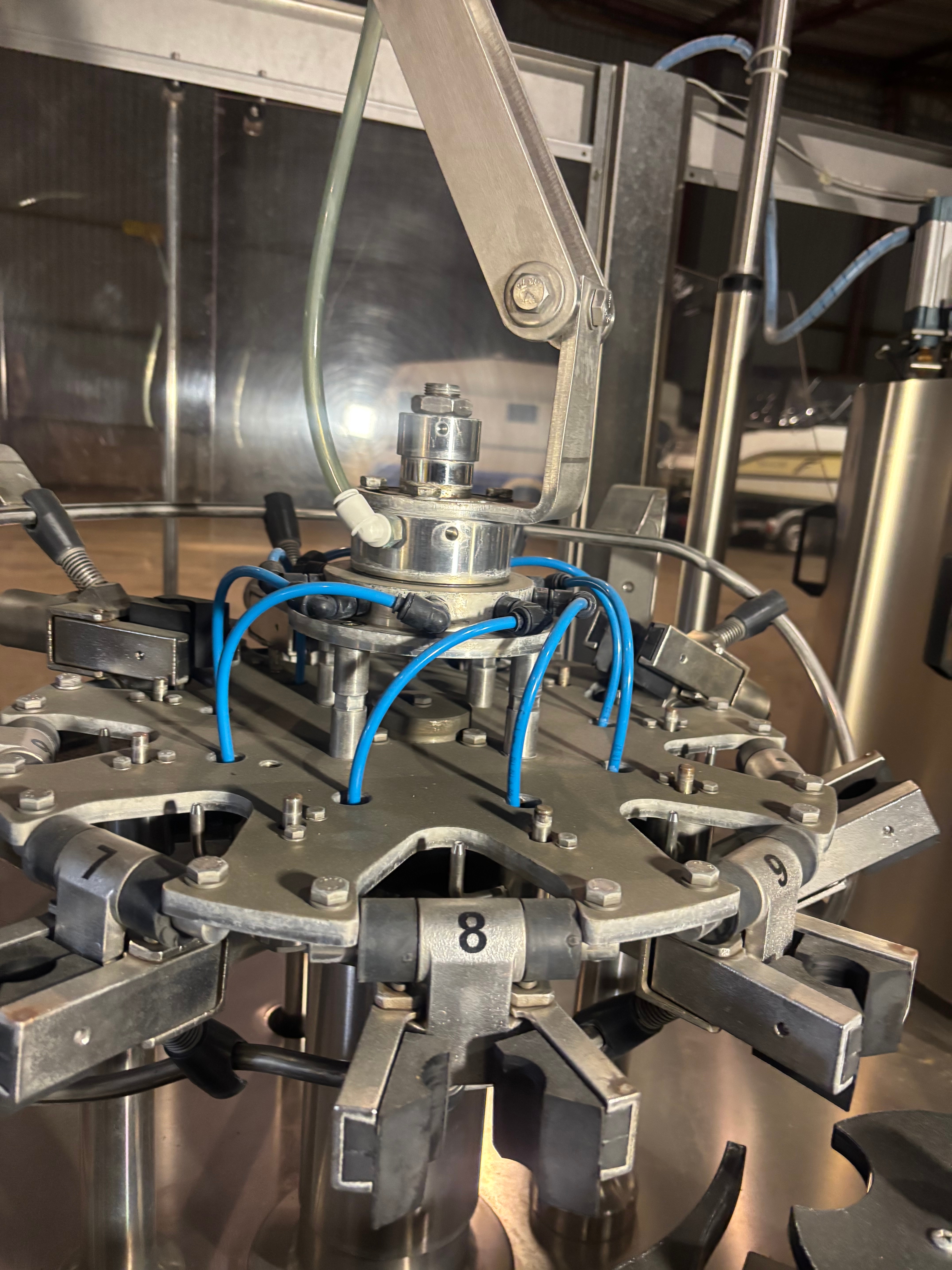

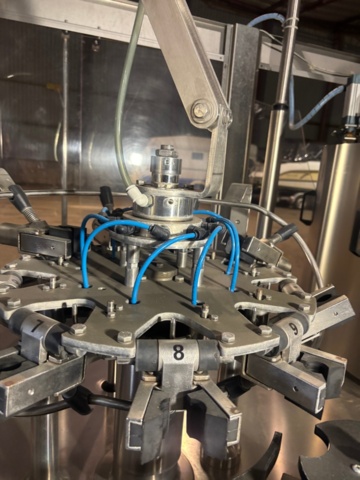

Sköljmodul: Automatisk roterande enhet för inre sköljning av flaskor
-

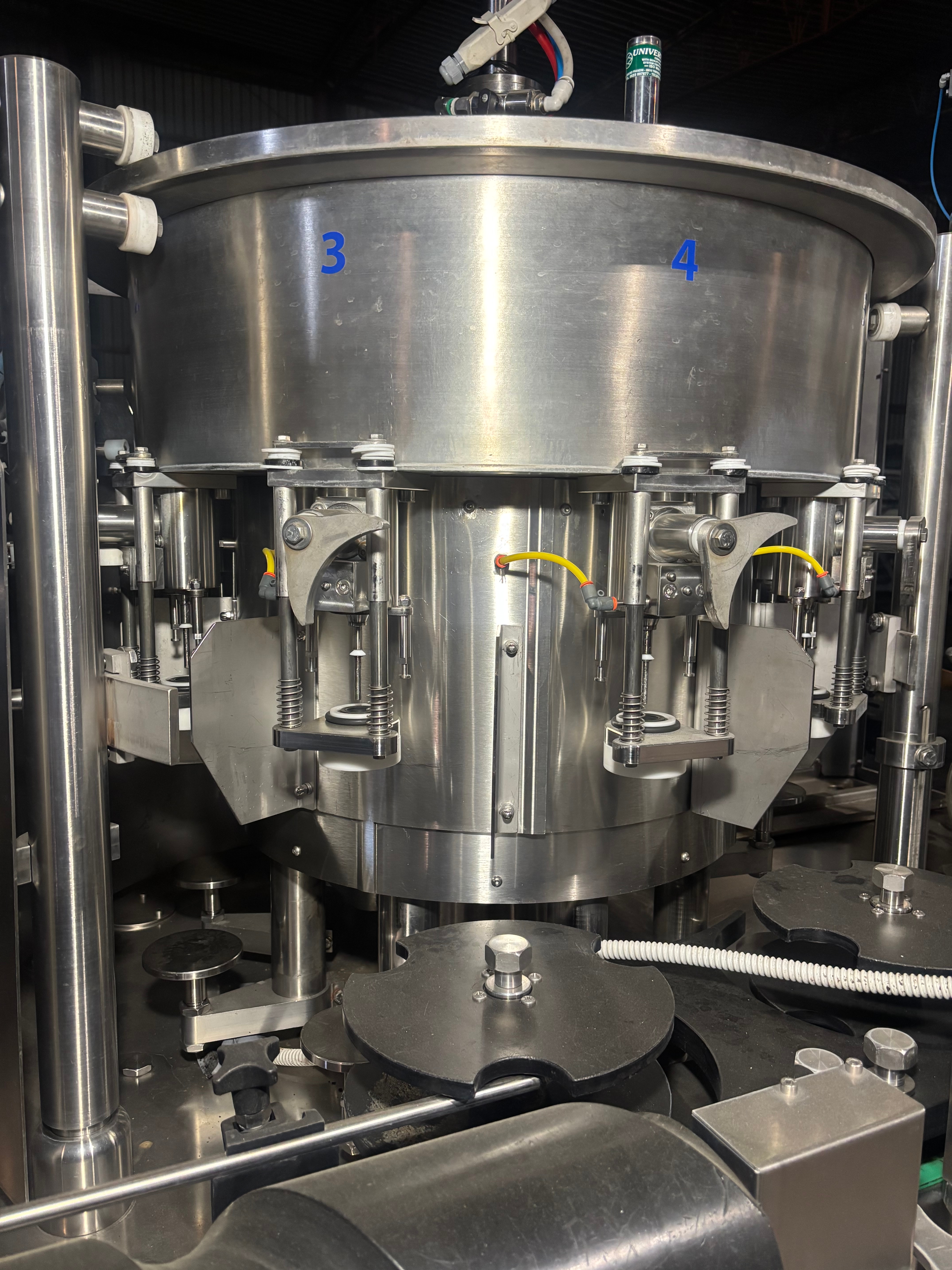

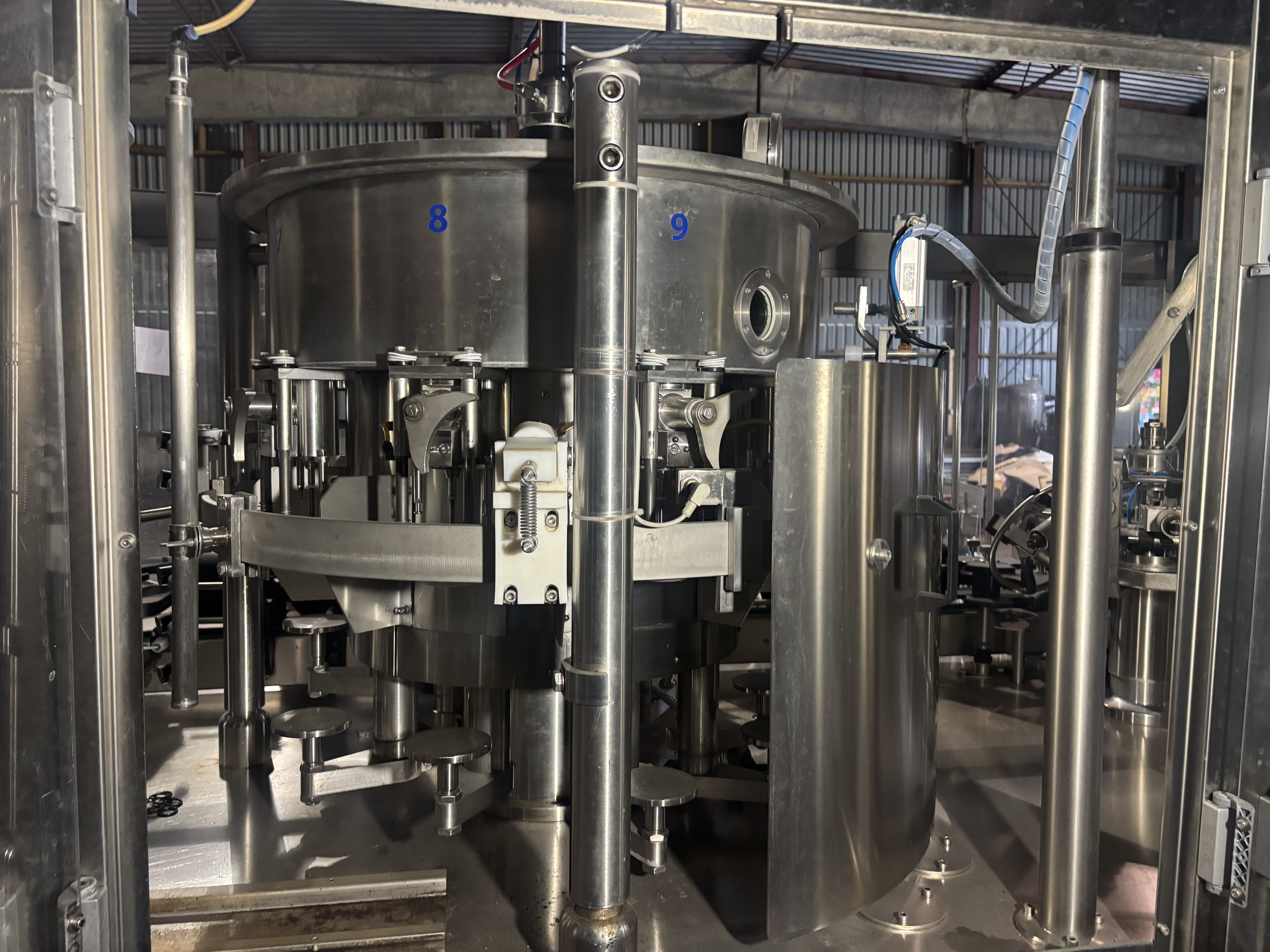

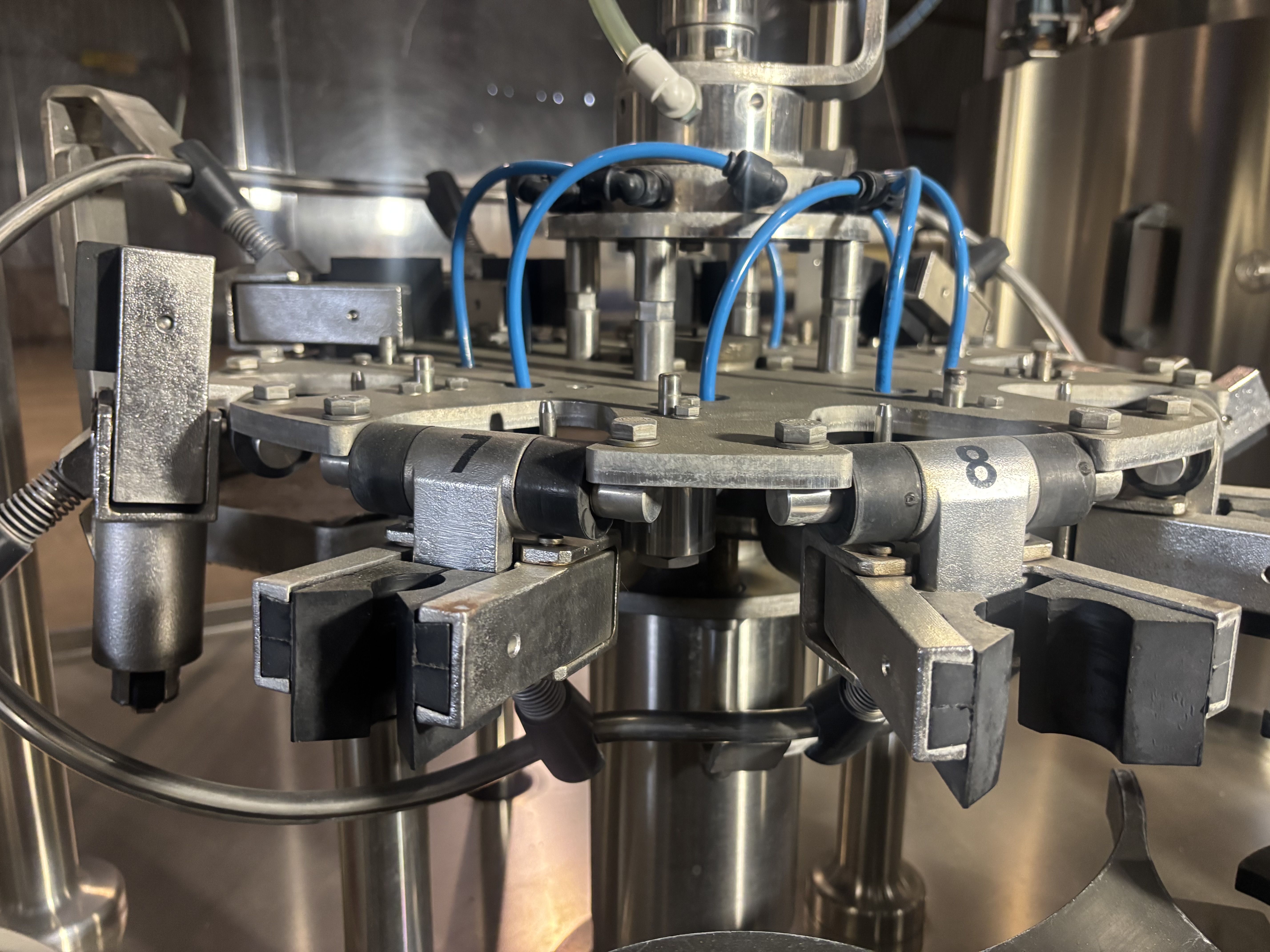

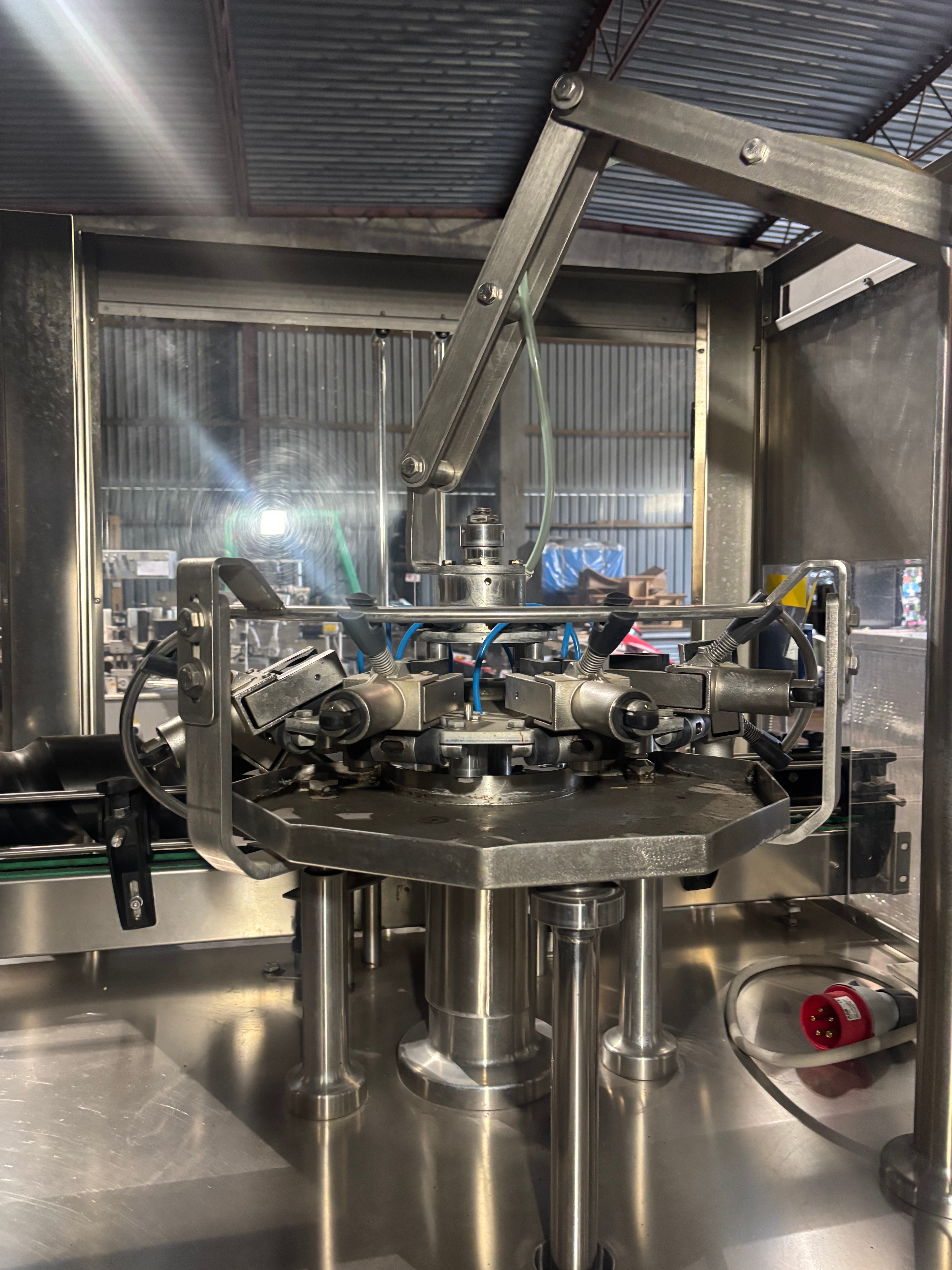

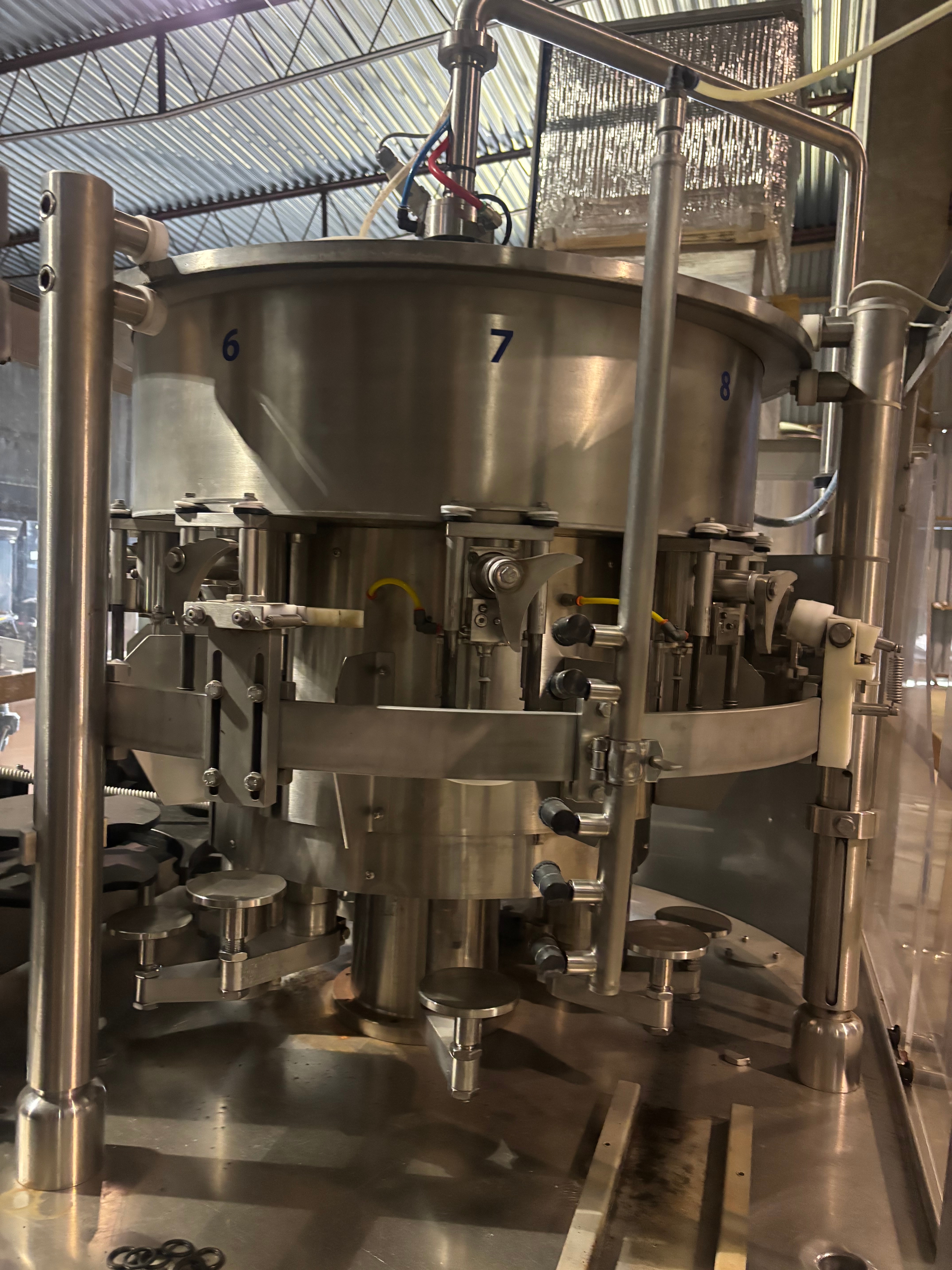

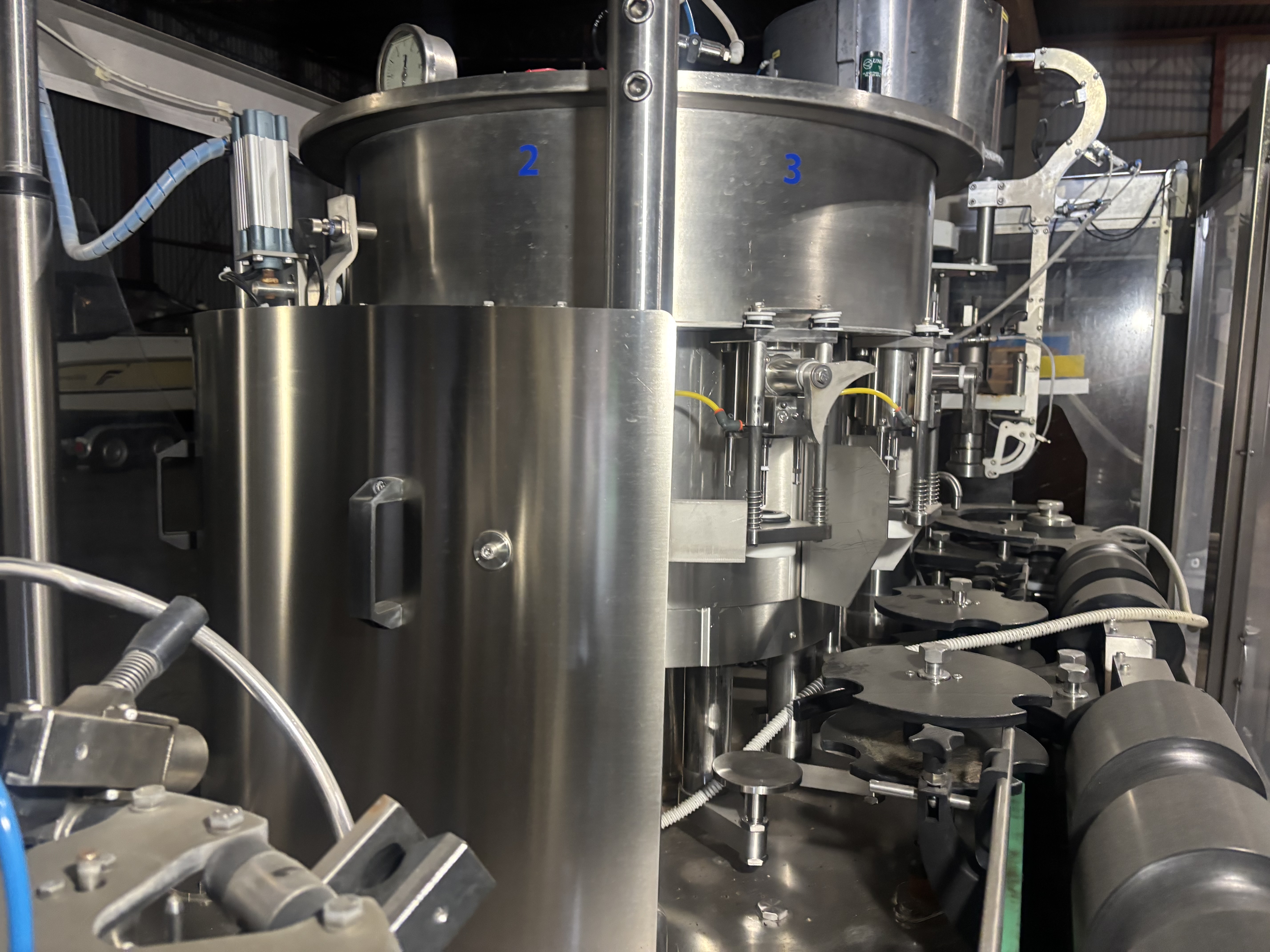

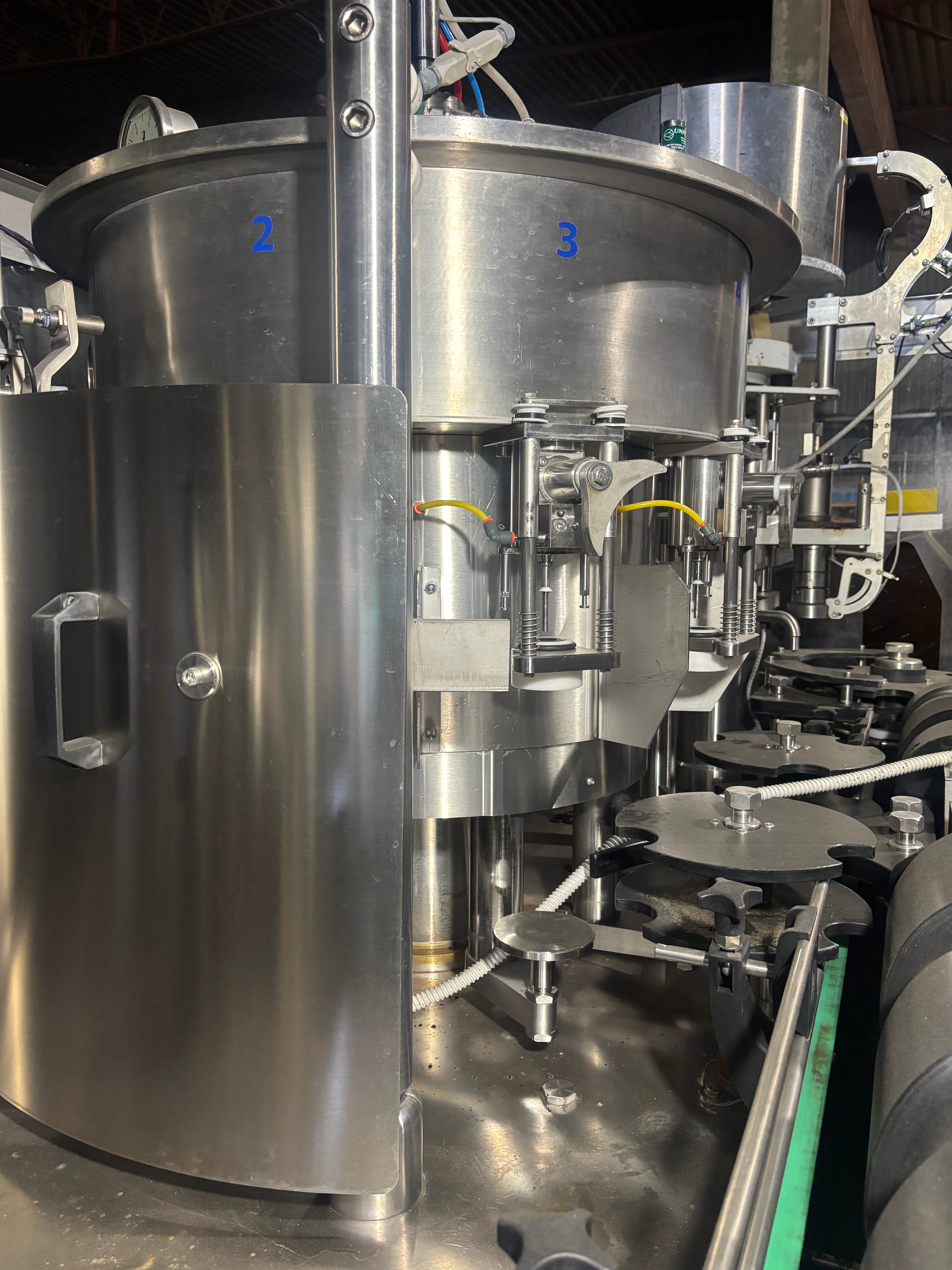

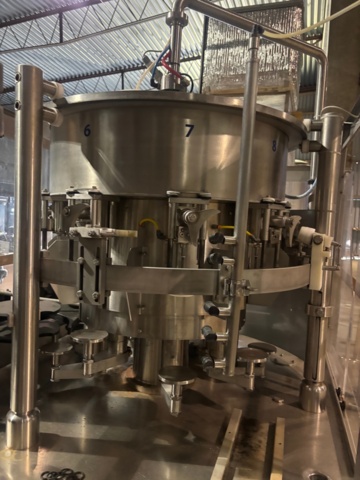

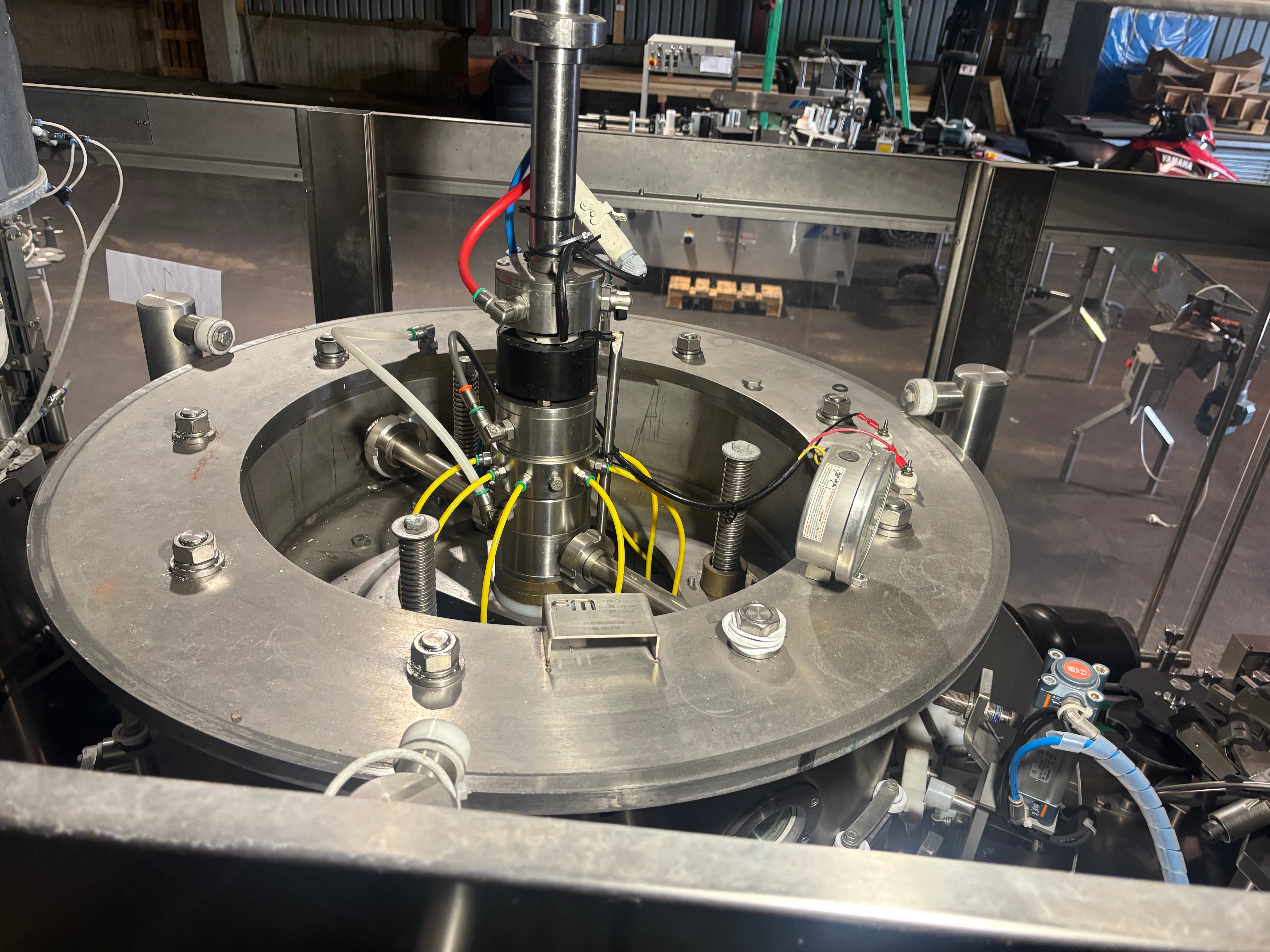

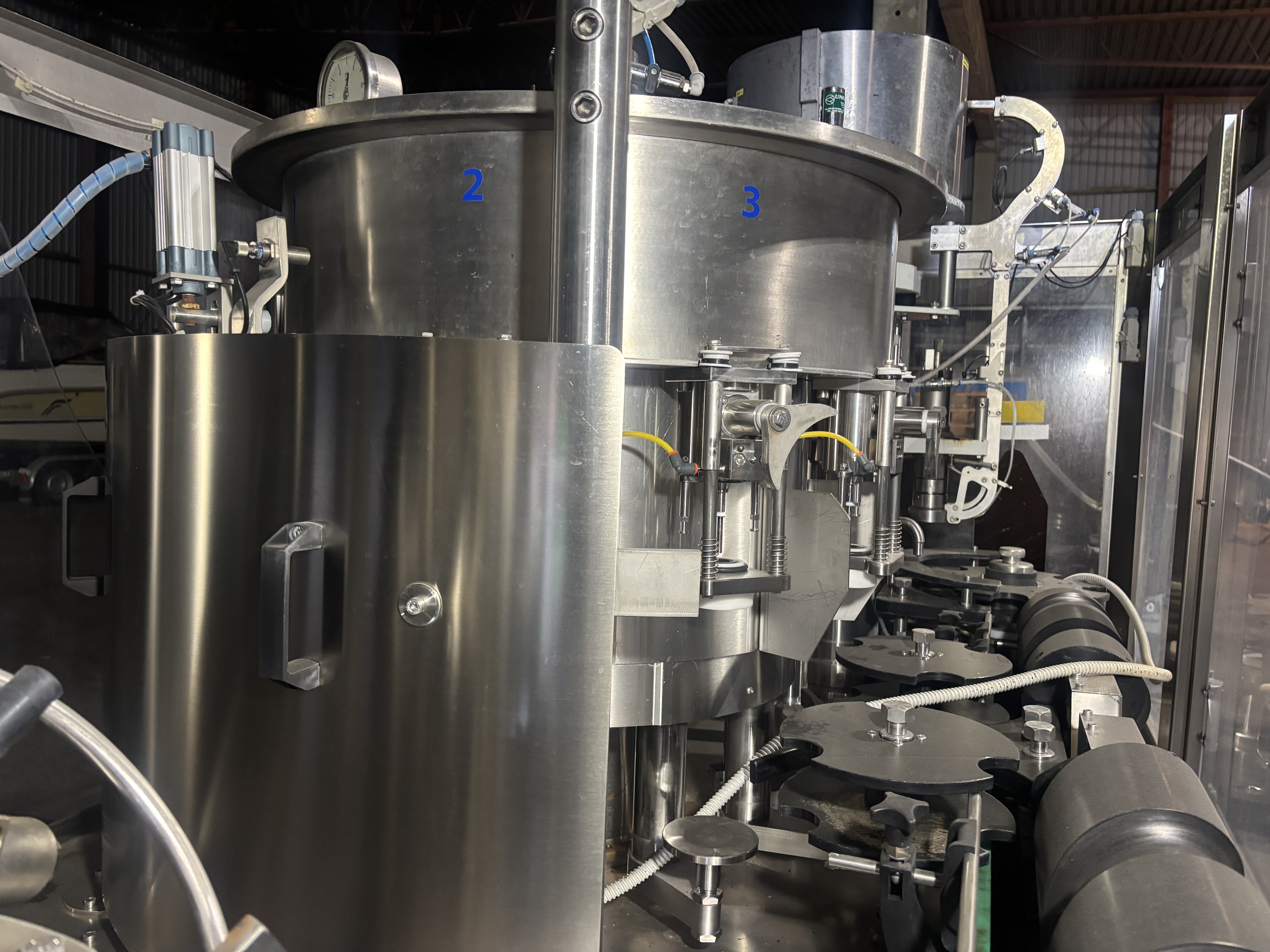

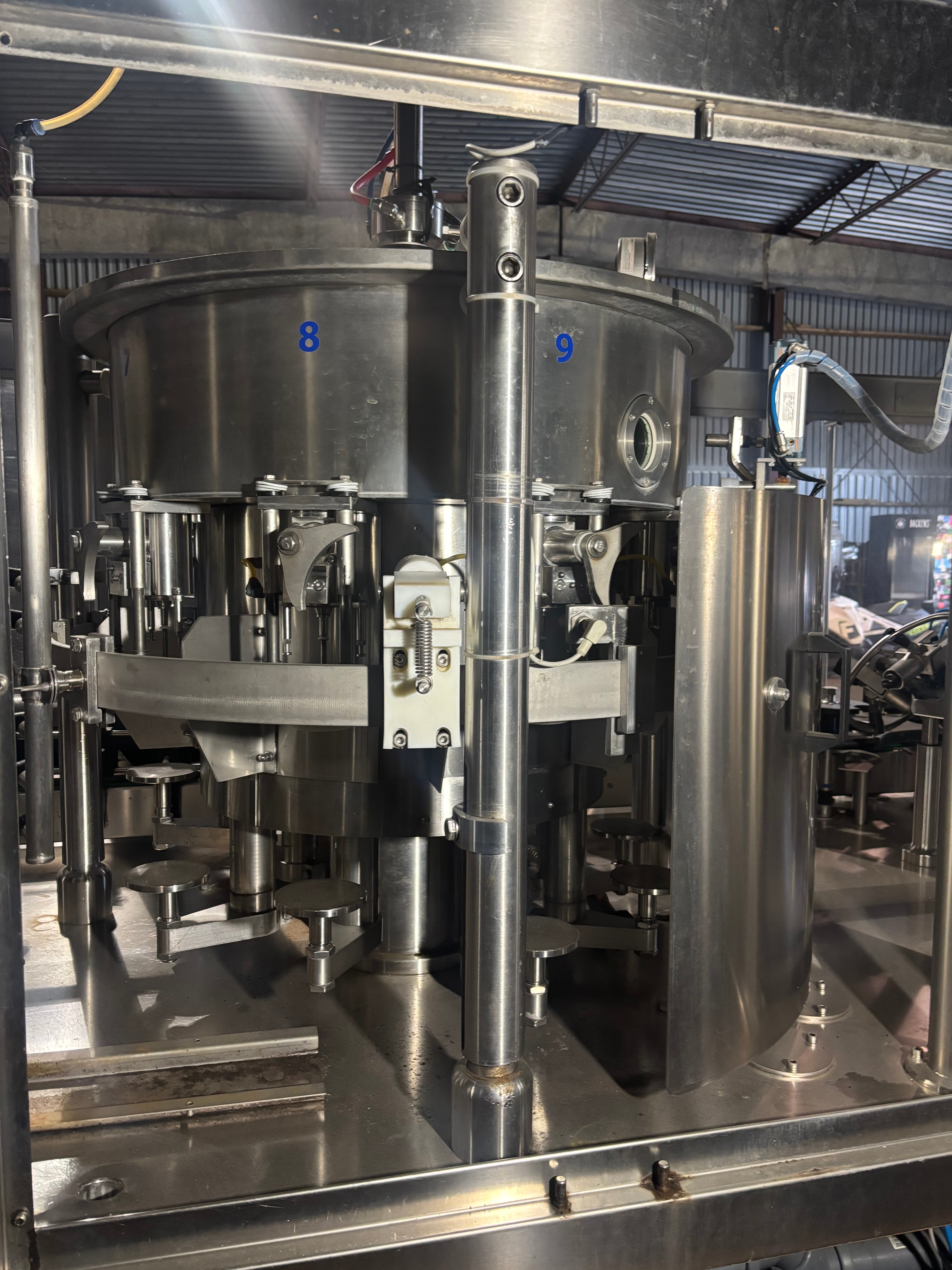

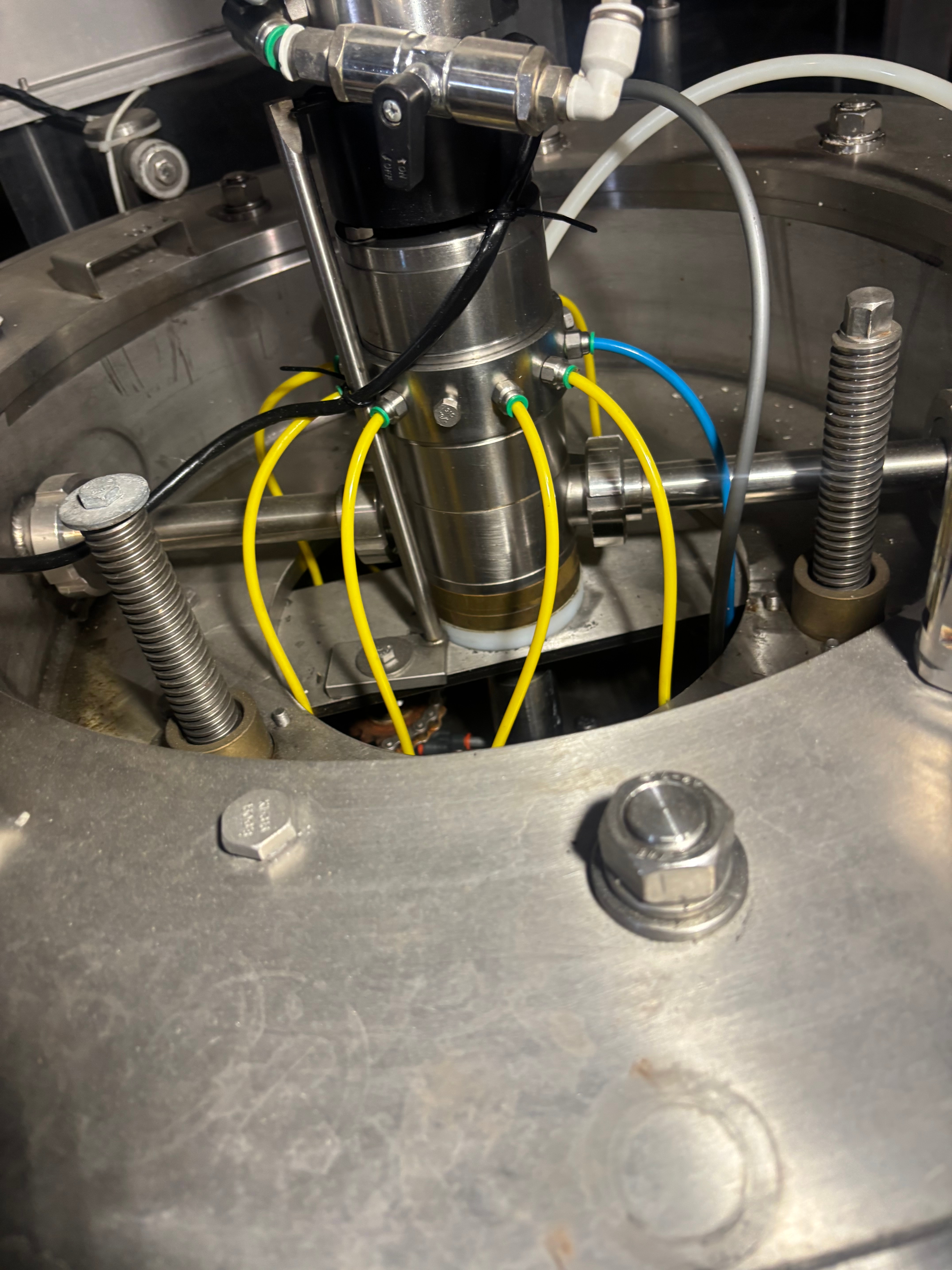

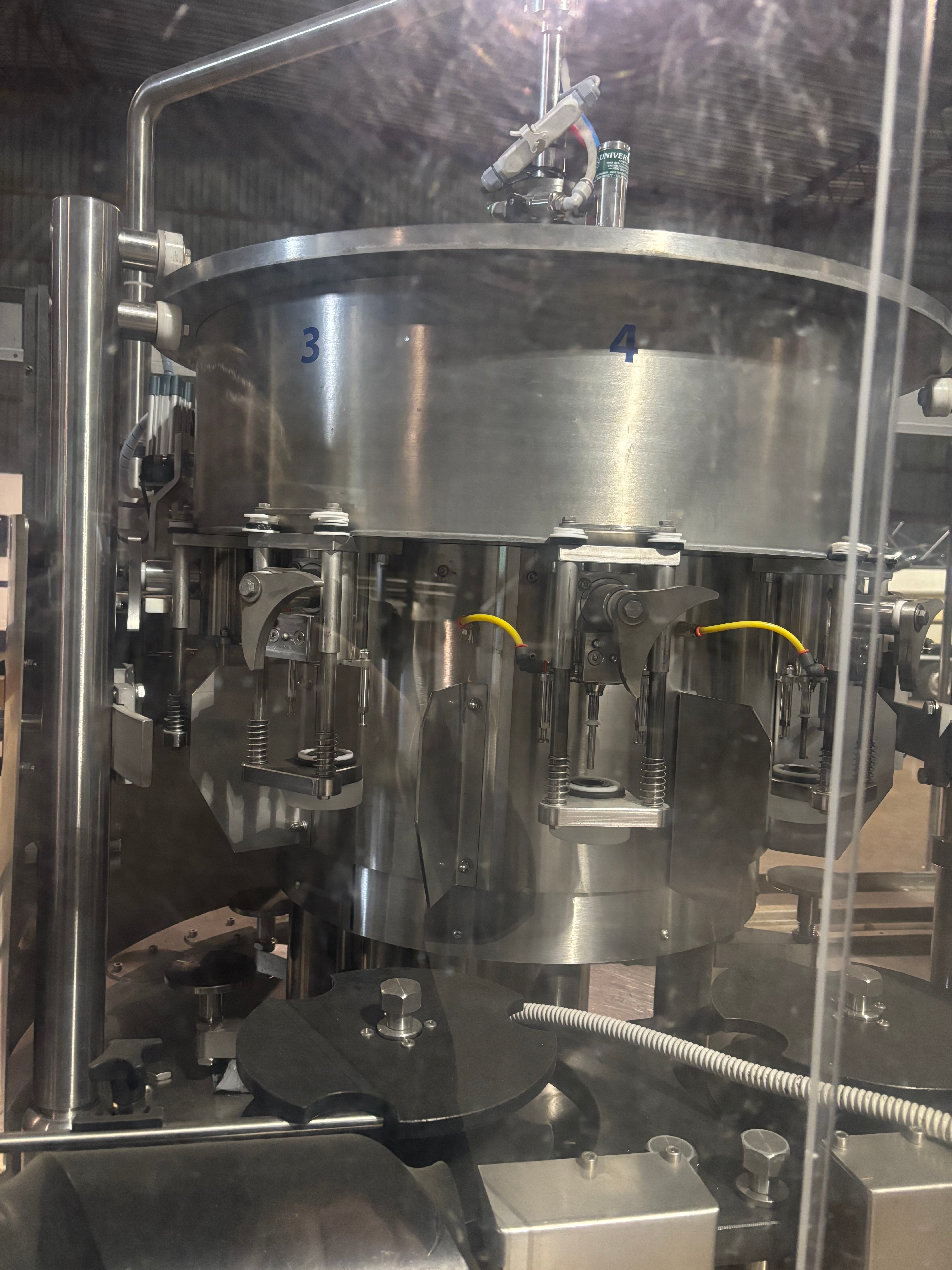

Fyllmodul: 9-stationers roterande fyllsystem med pneumatiska styrningar
-

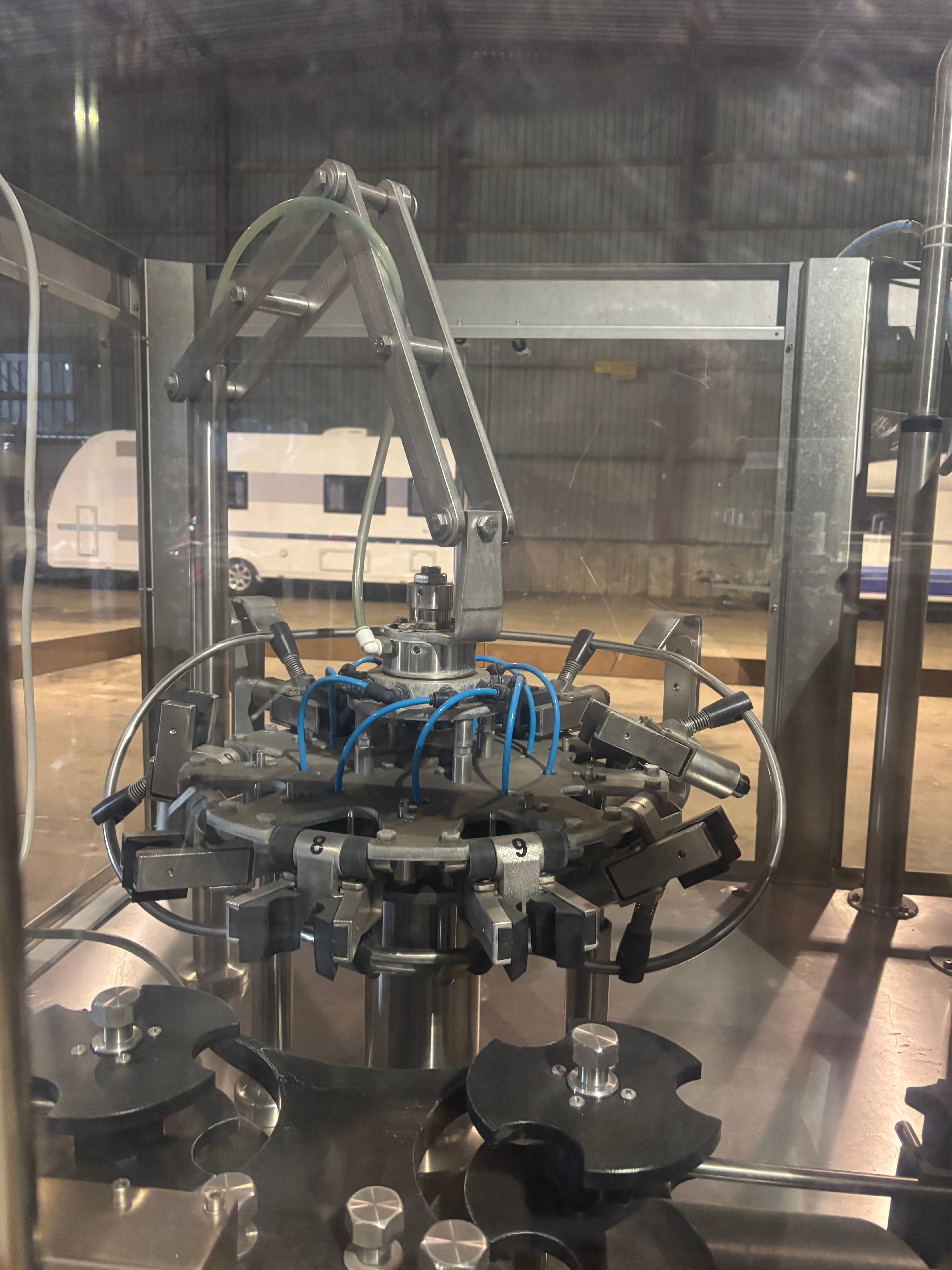

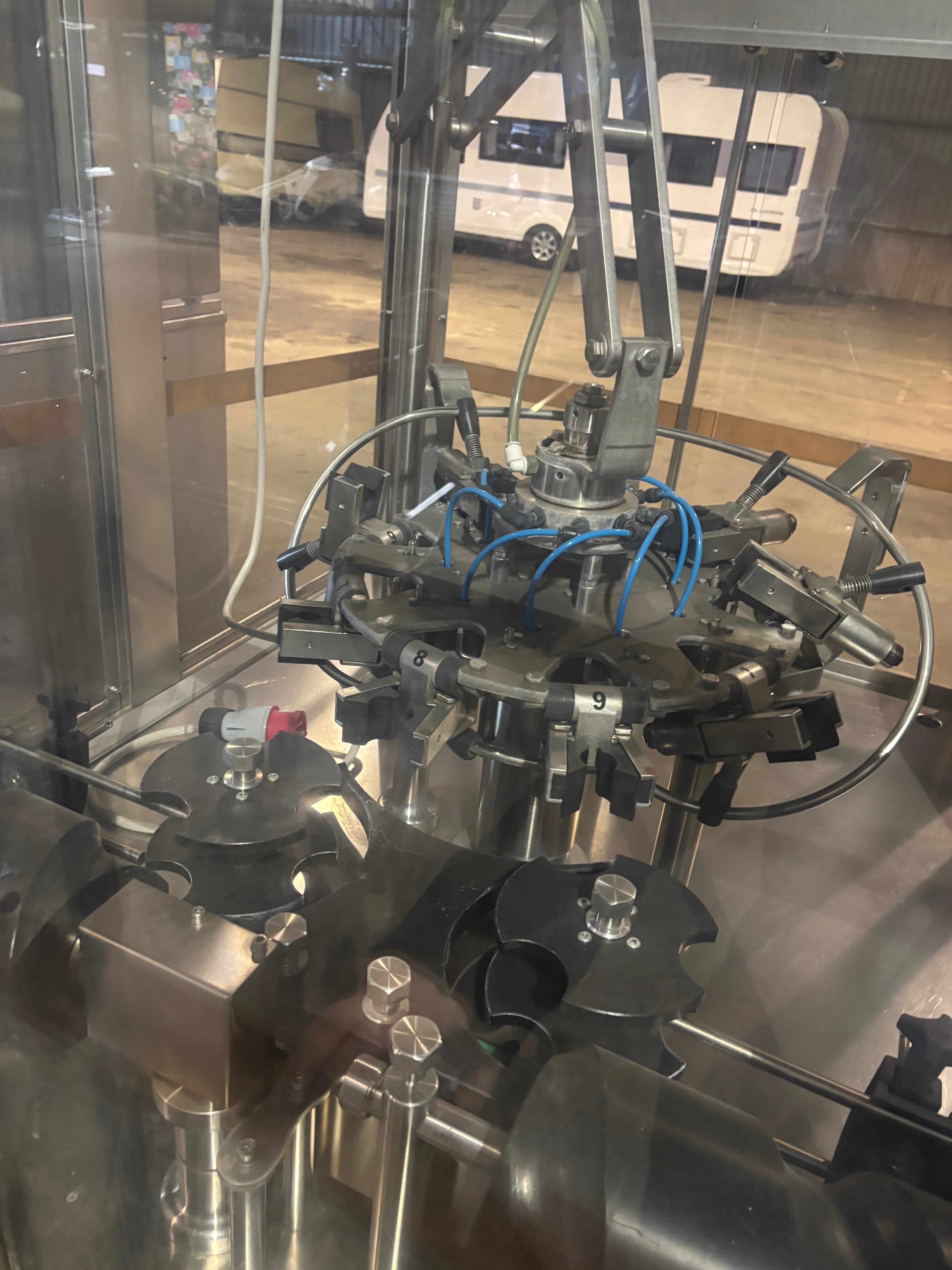

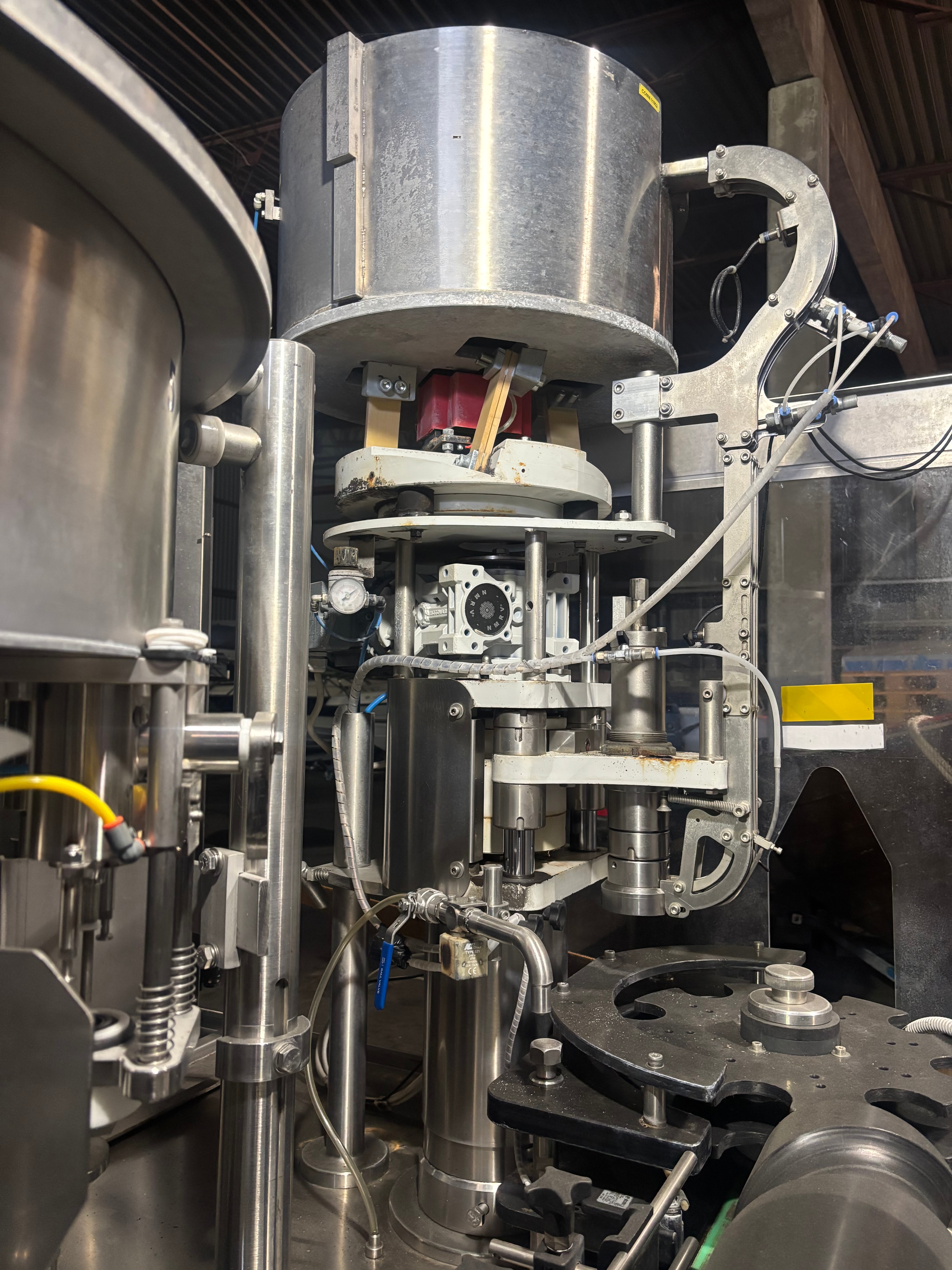

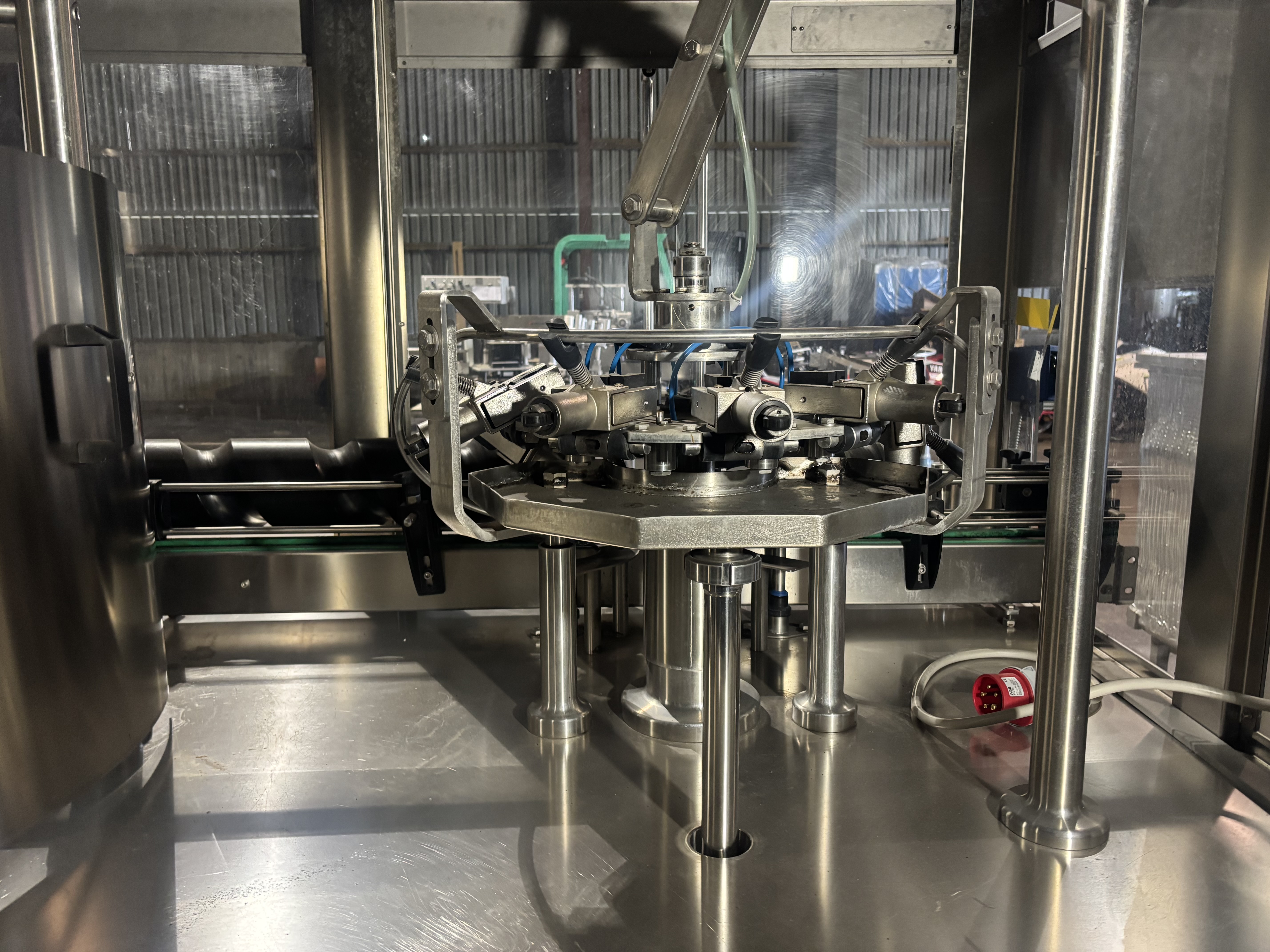

Kapsyleringsmodul:
-
Automatisk kapsylpåläggare
-

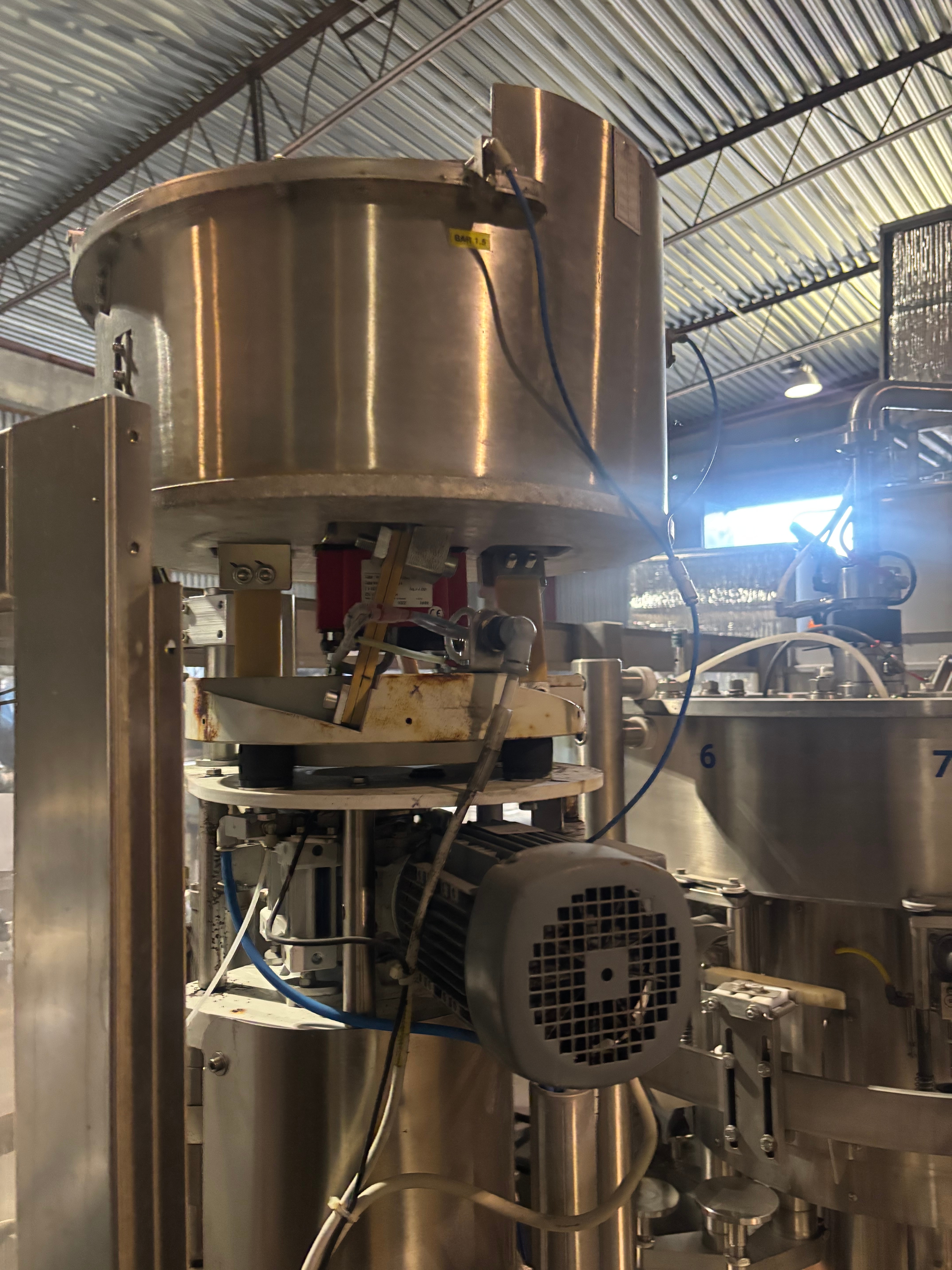

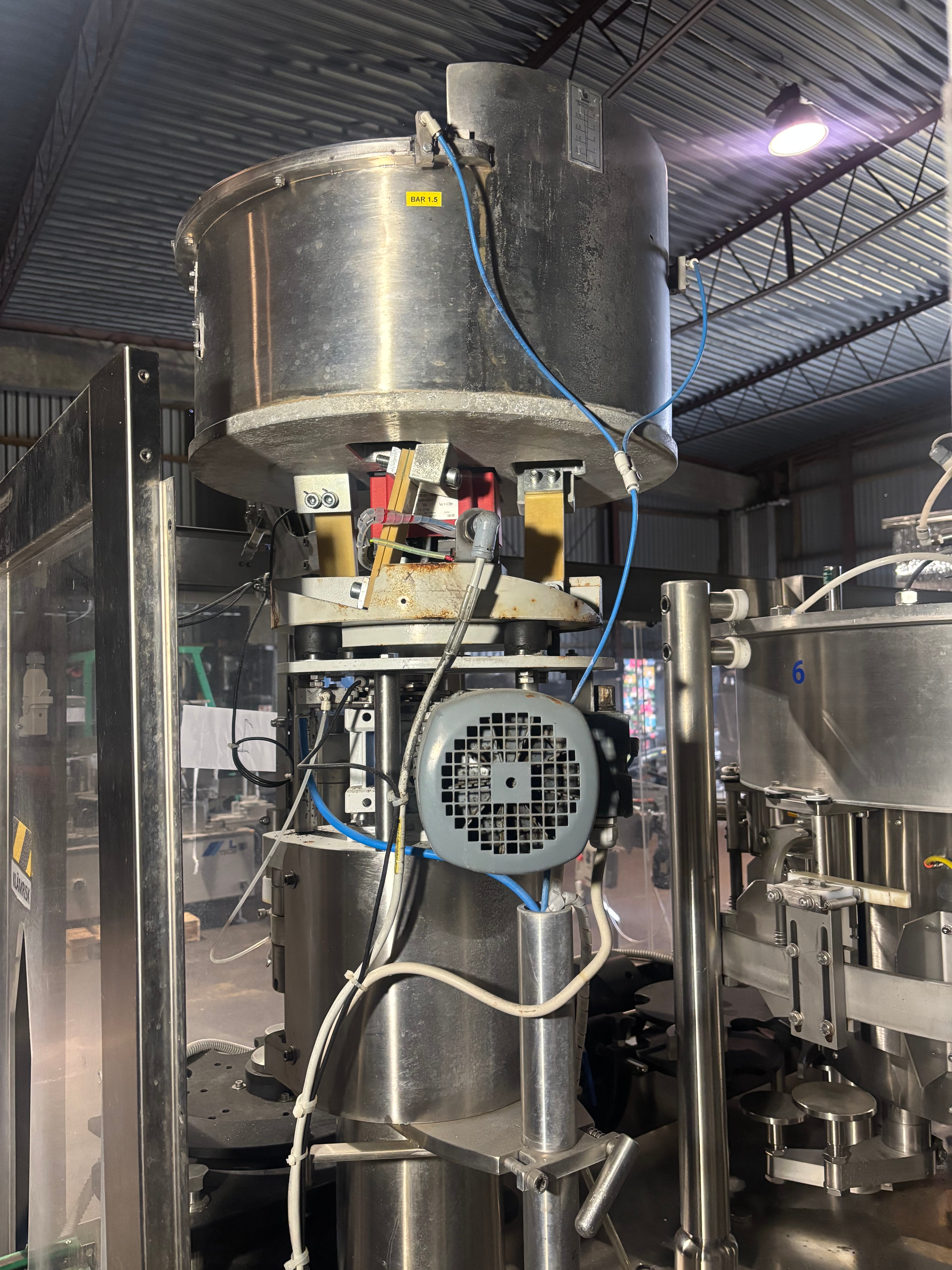

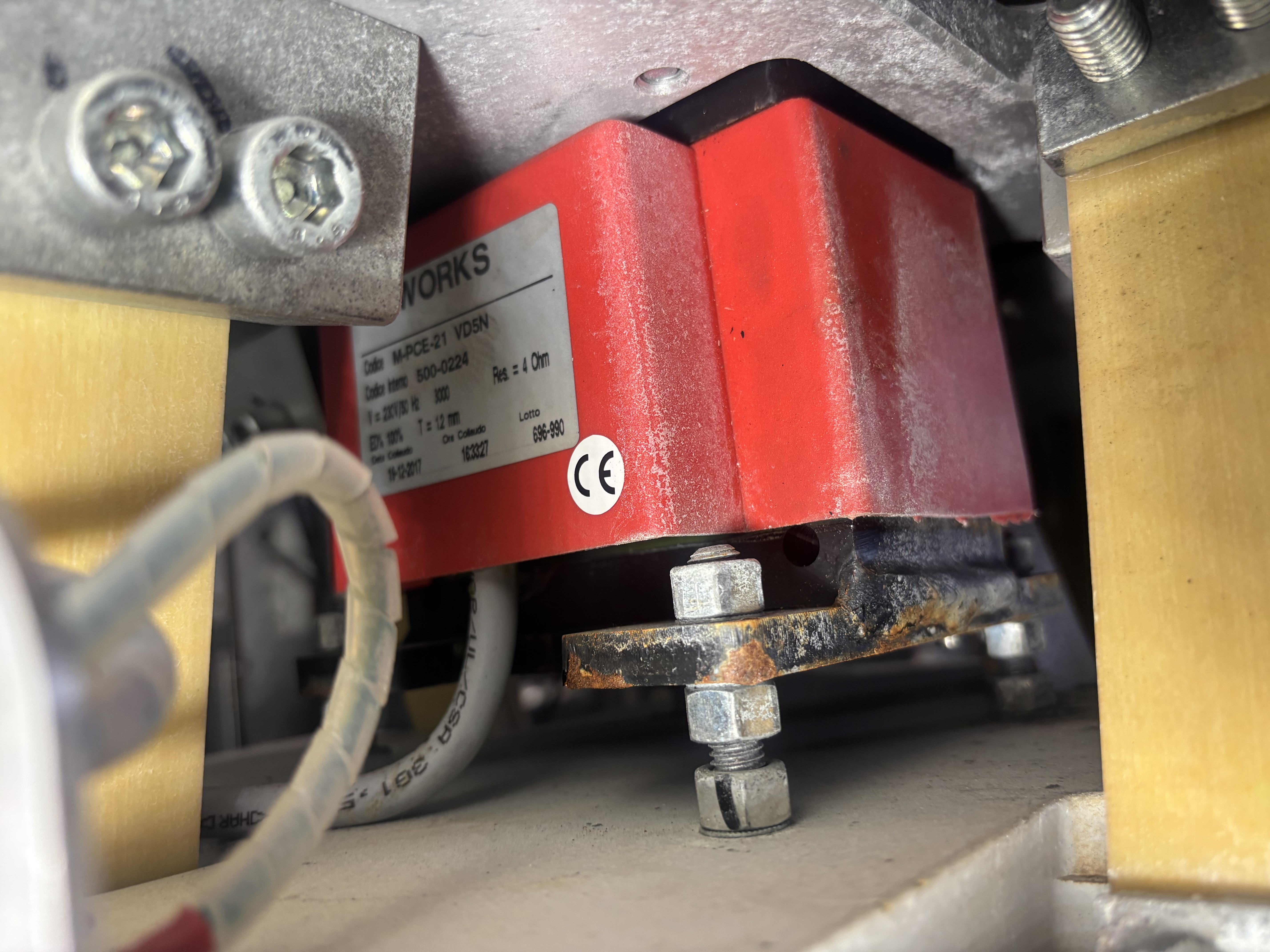

Kapsylmagasin med motor och vibrationsmatare (Magnetic Works ML-PCE-21 VDSN)
-
-
Flaskflöde:
-

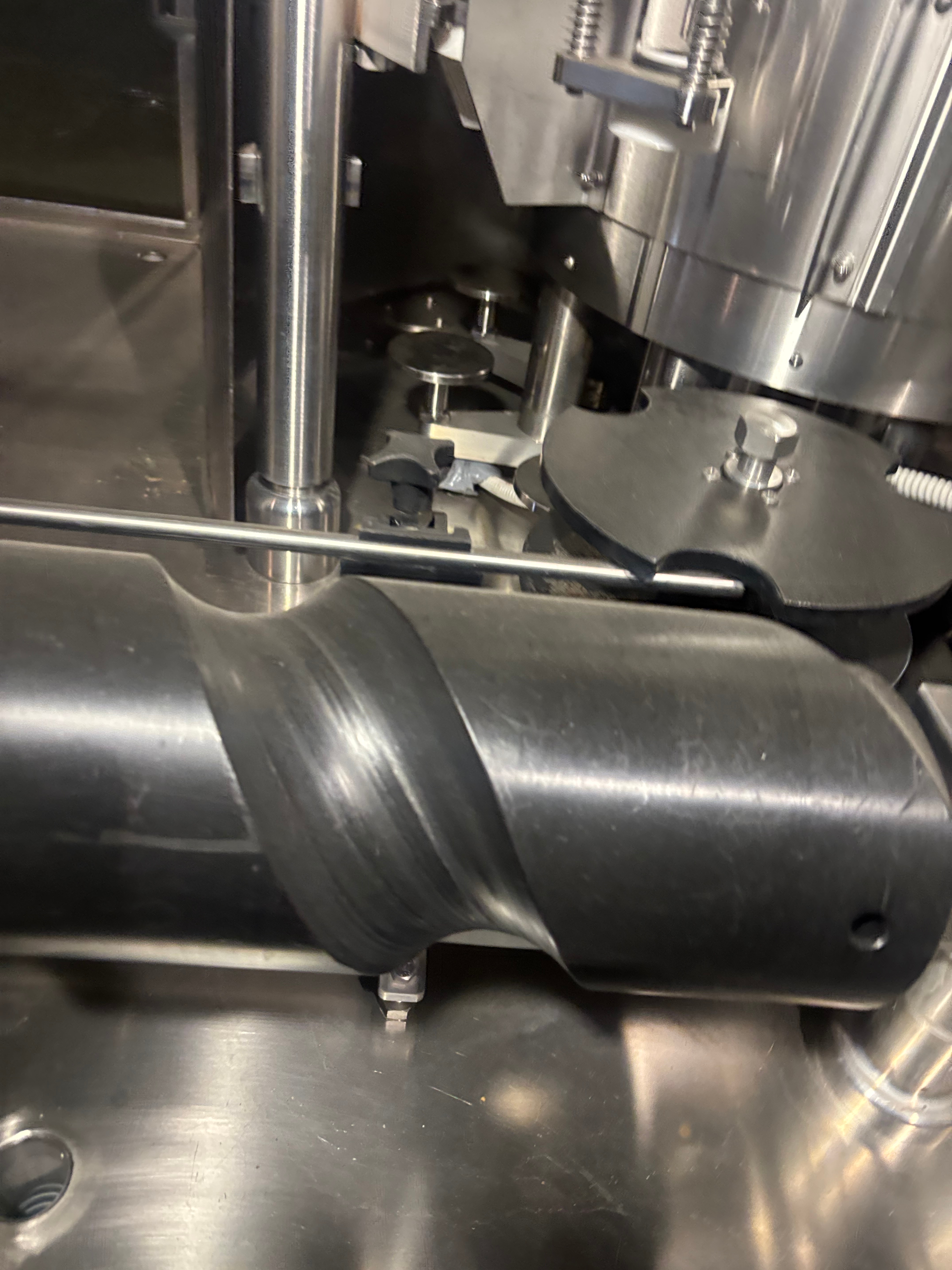

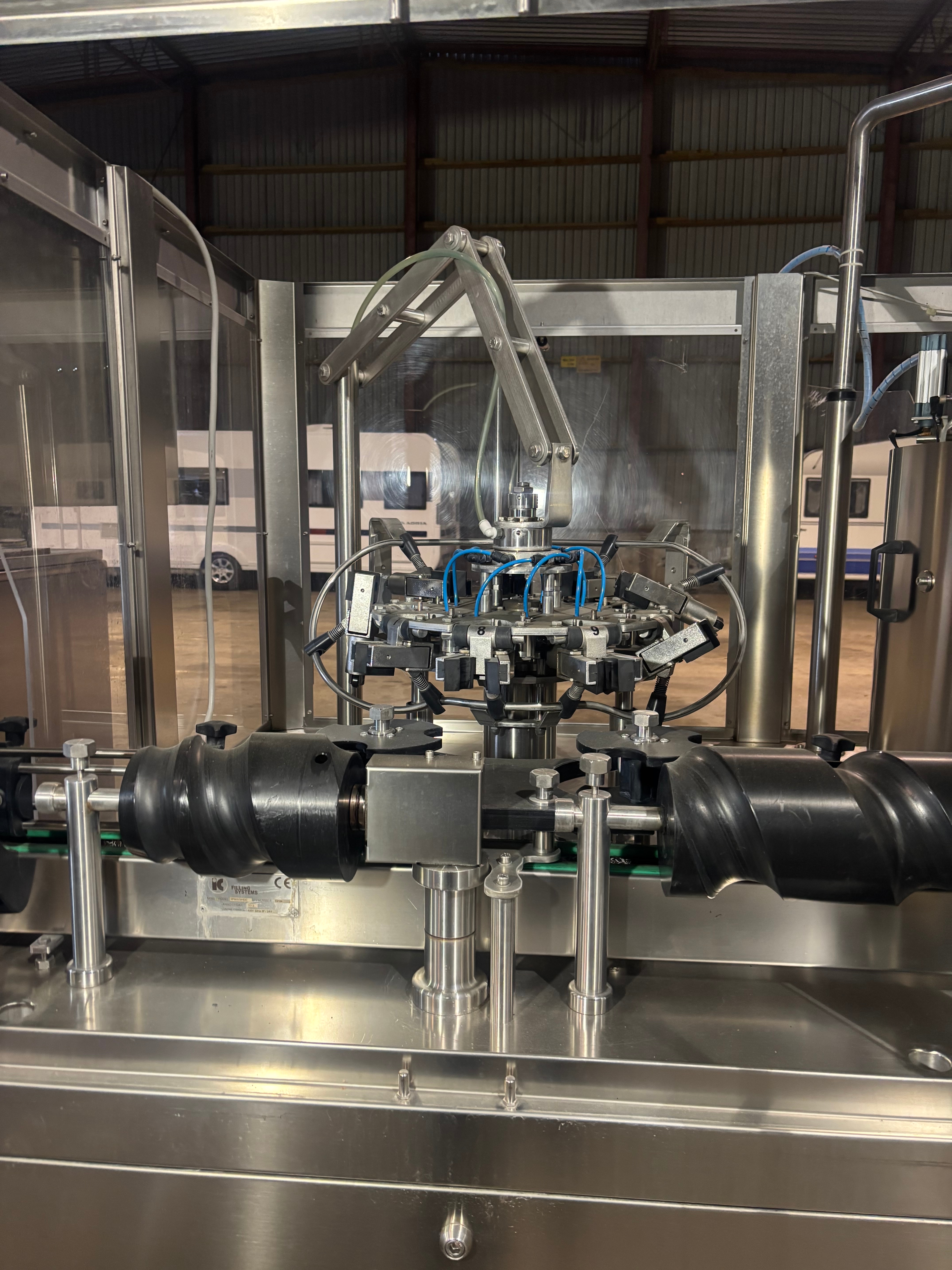

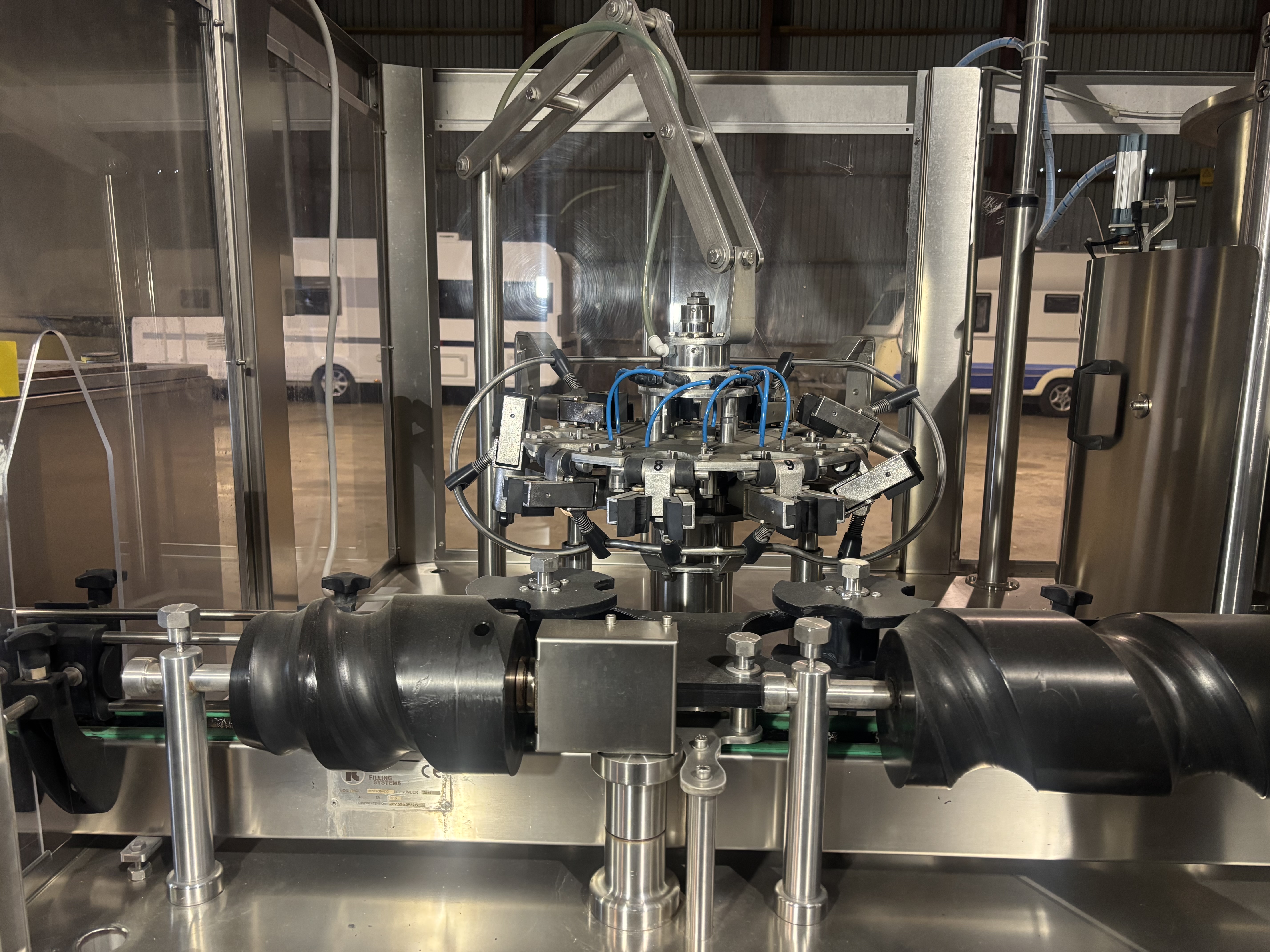

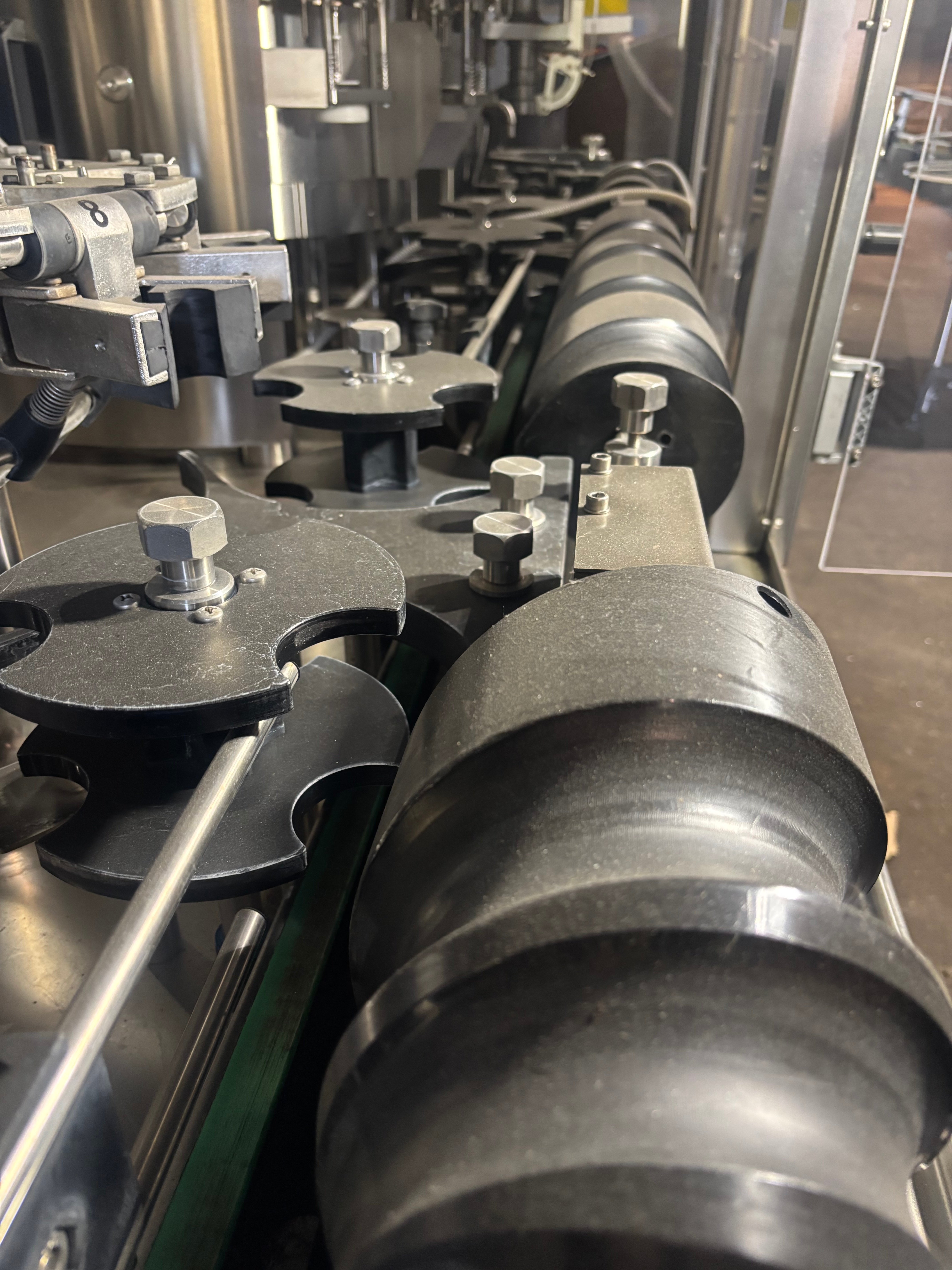

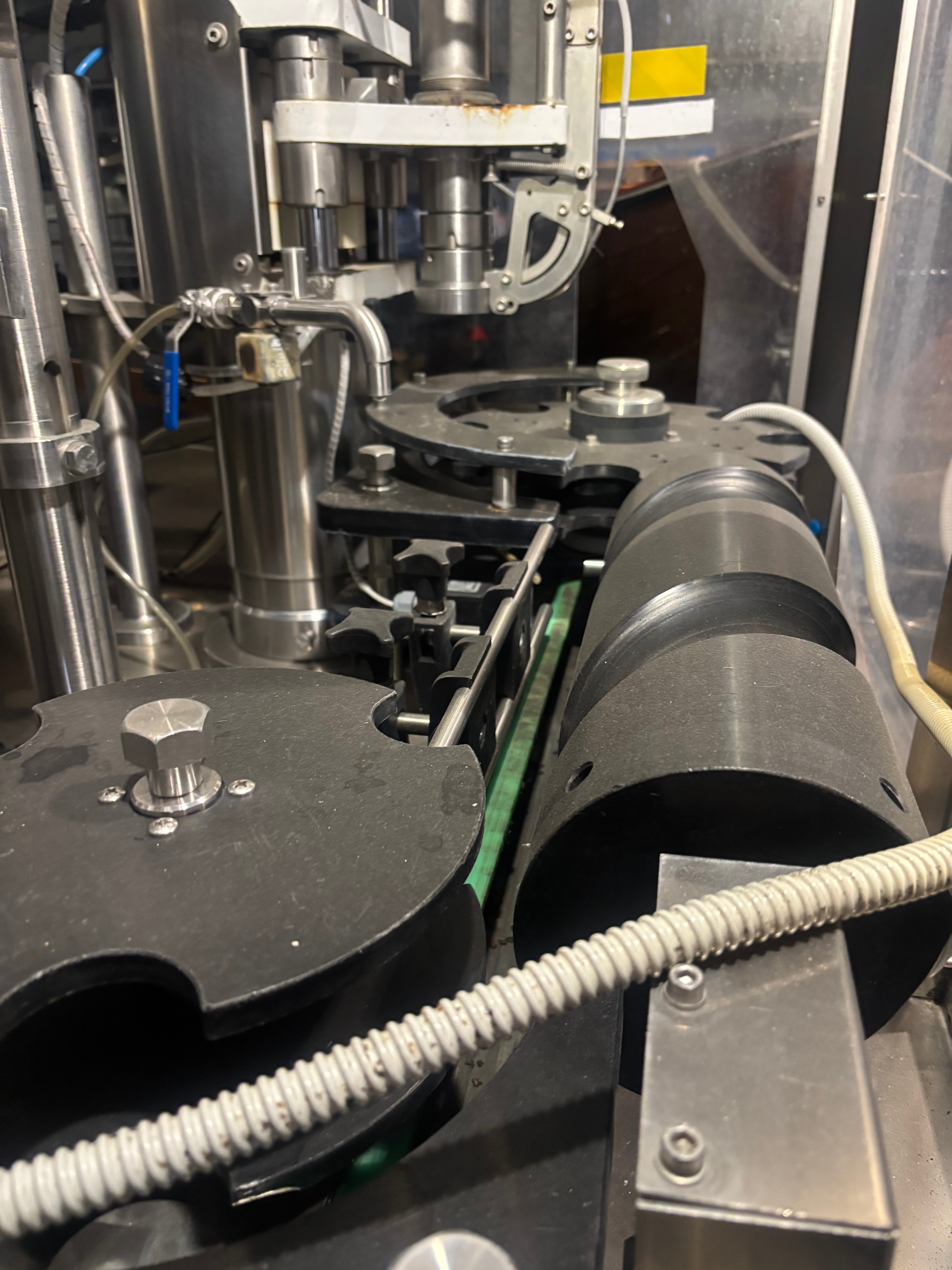

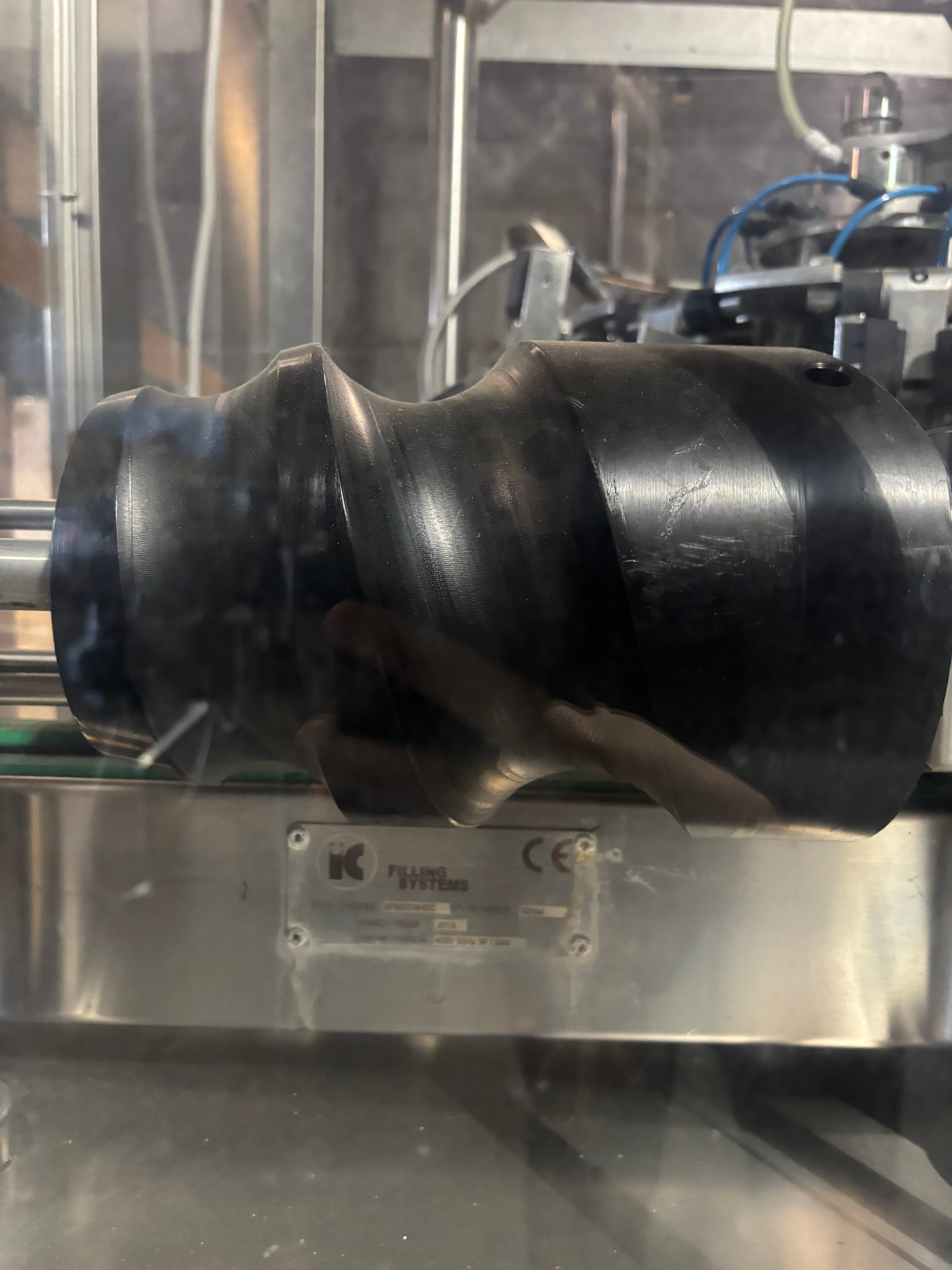

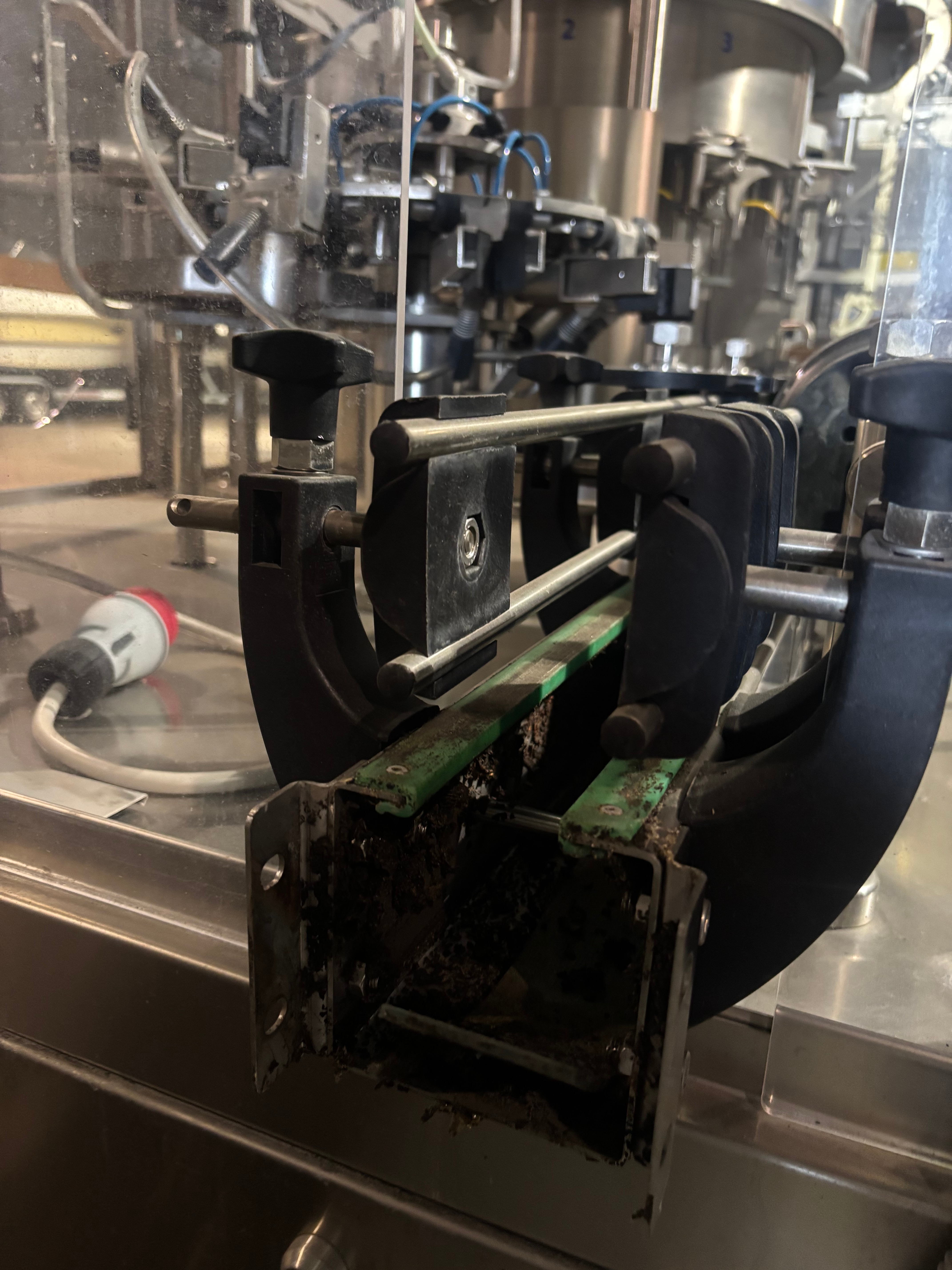

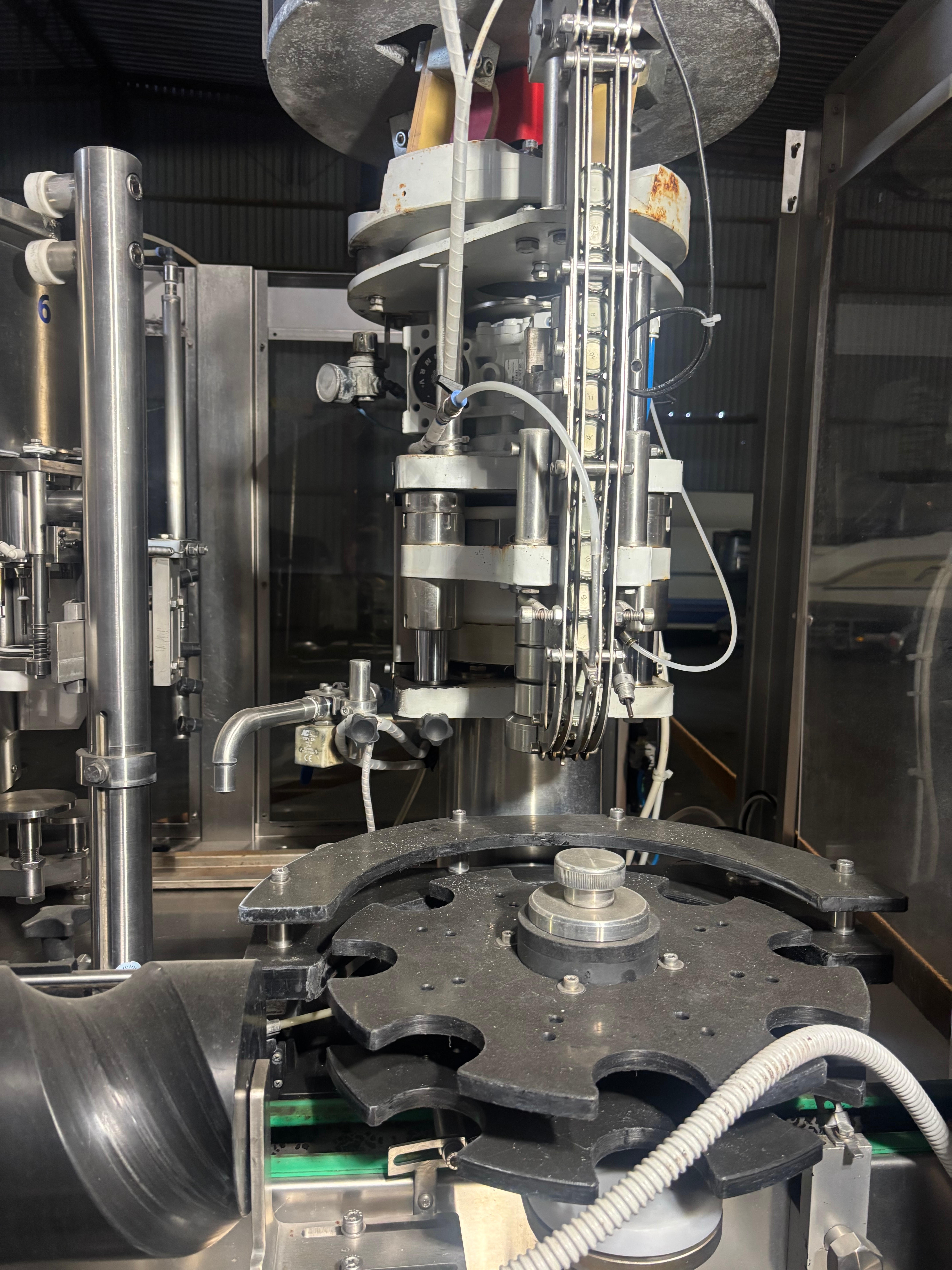

Flaskmatare med snäckskruv och stjärnhjul
-

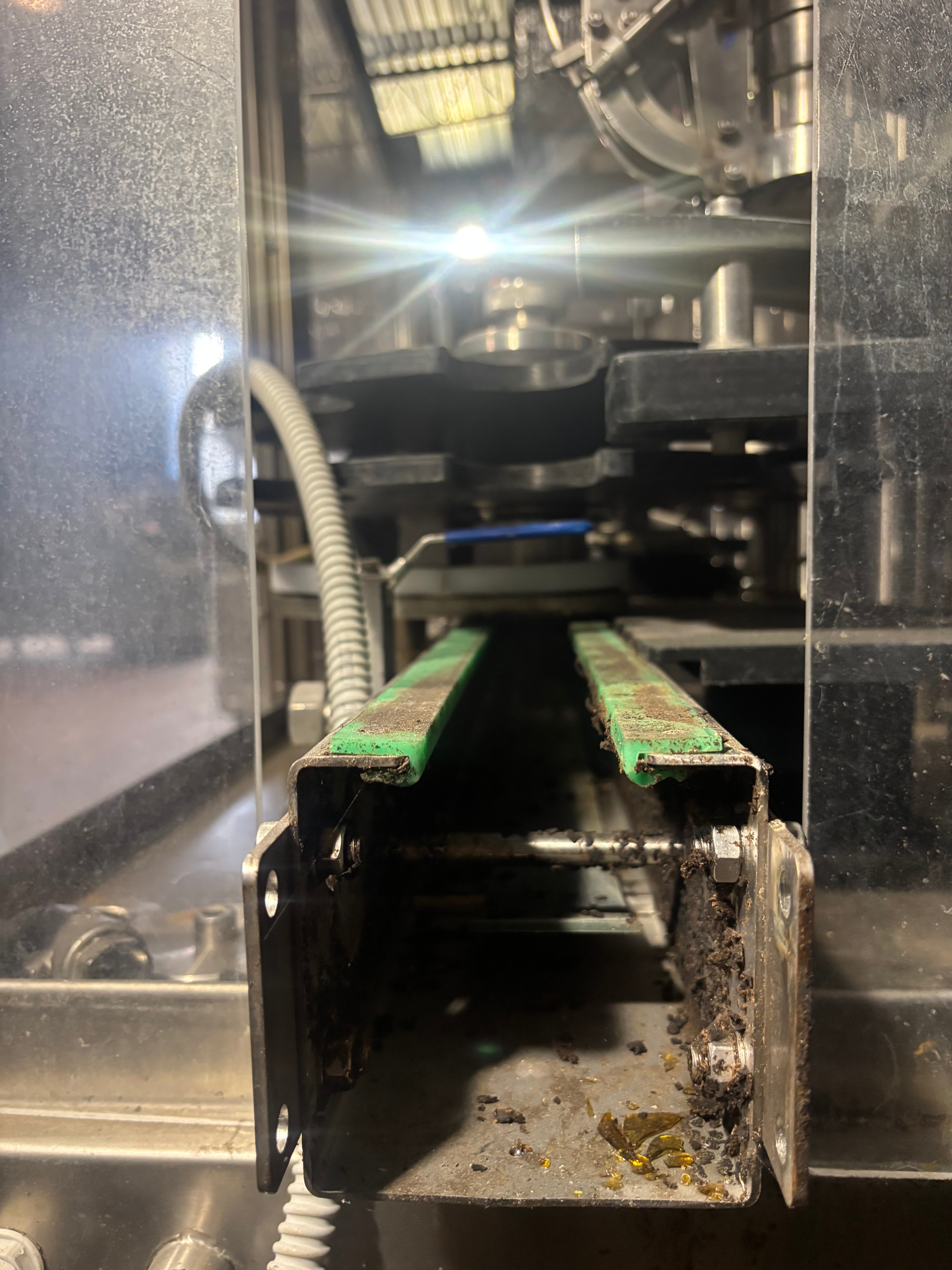

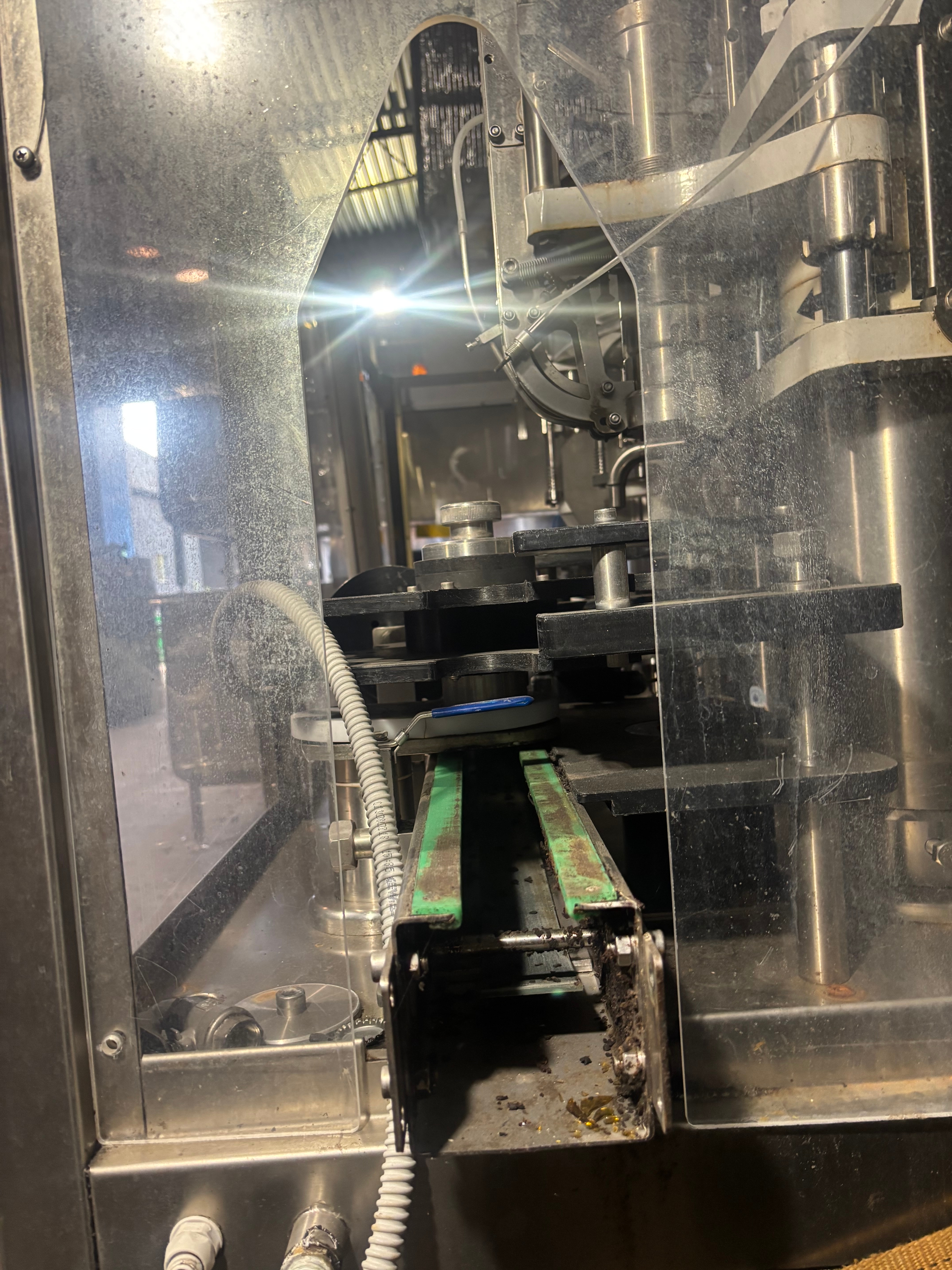

Integrerat transportband i maskinens botten
-
Styrsystem och funktioner:
-

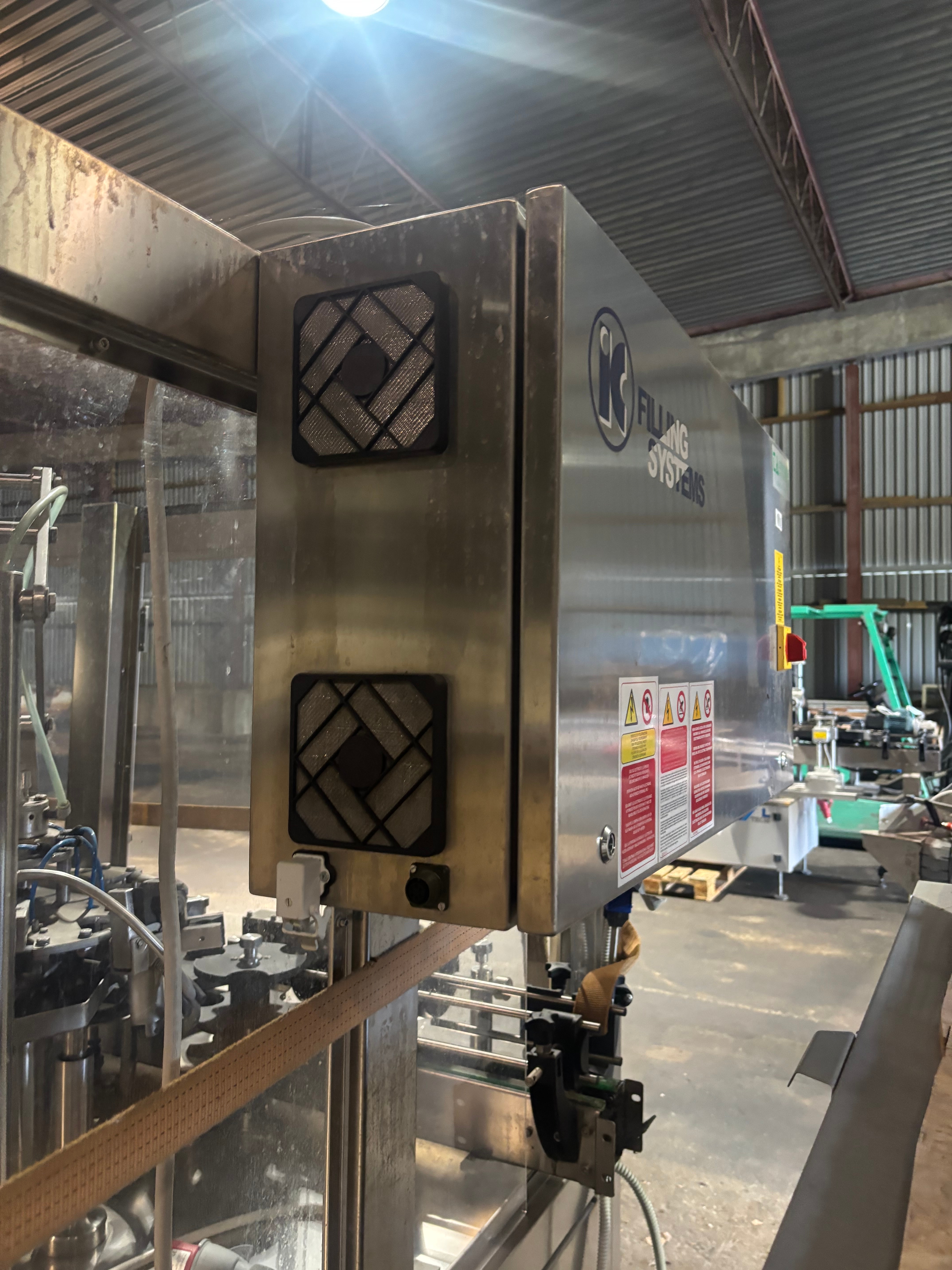

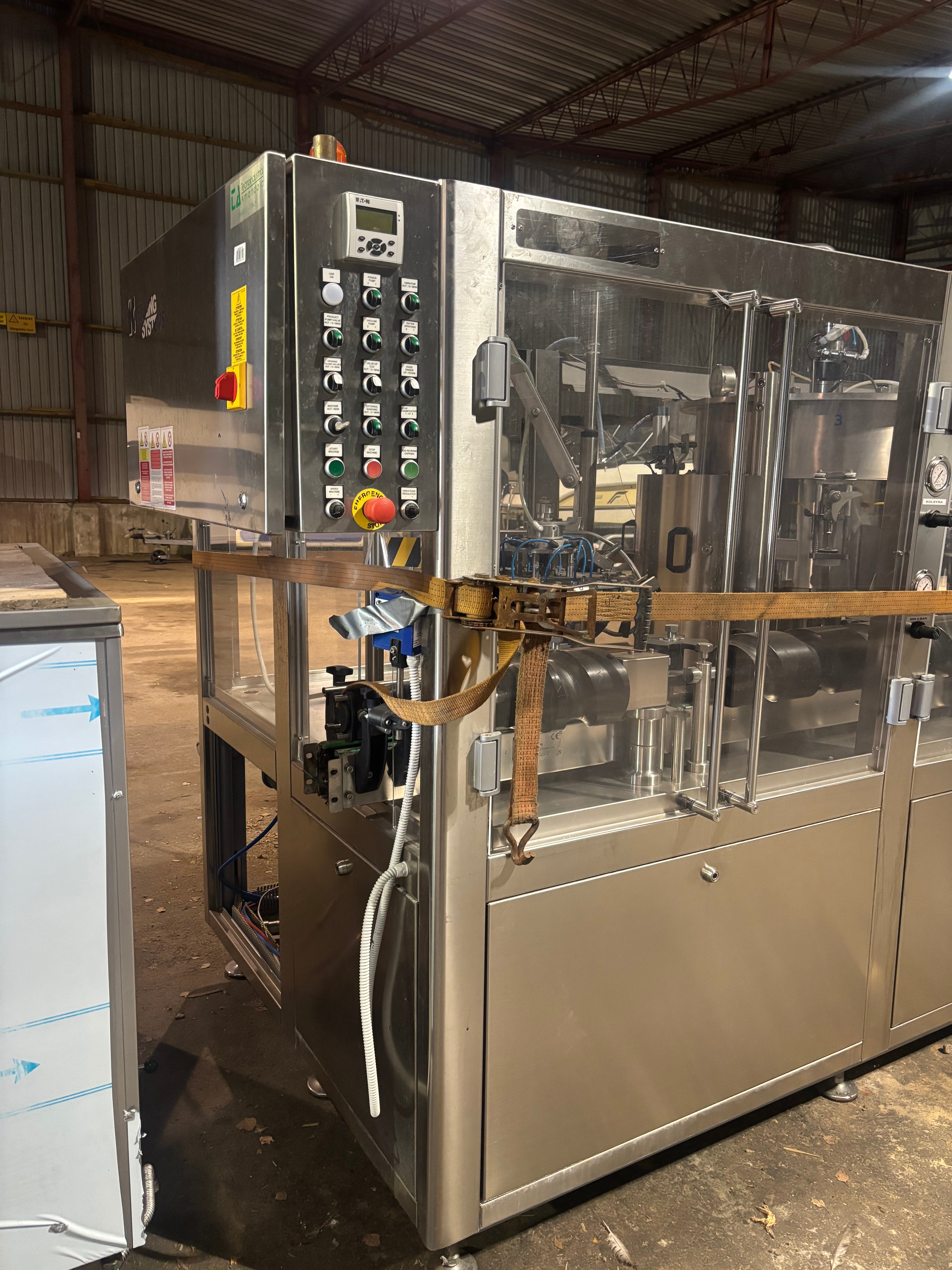

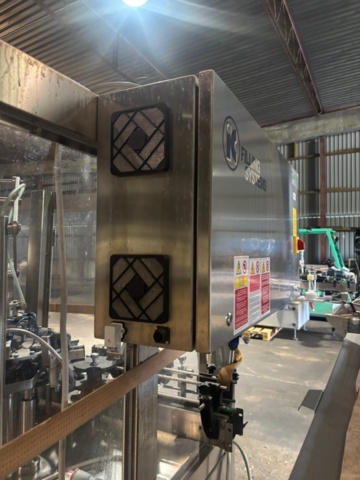

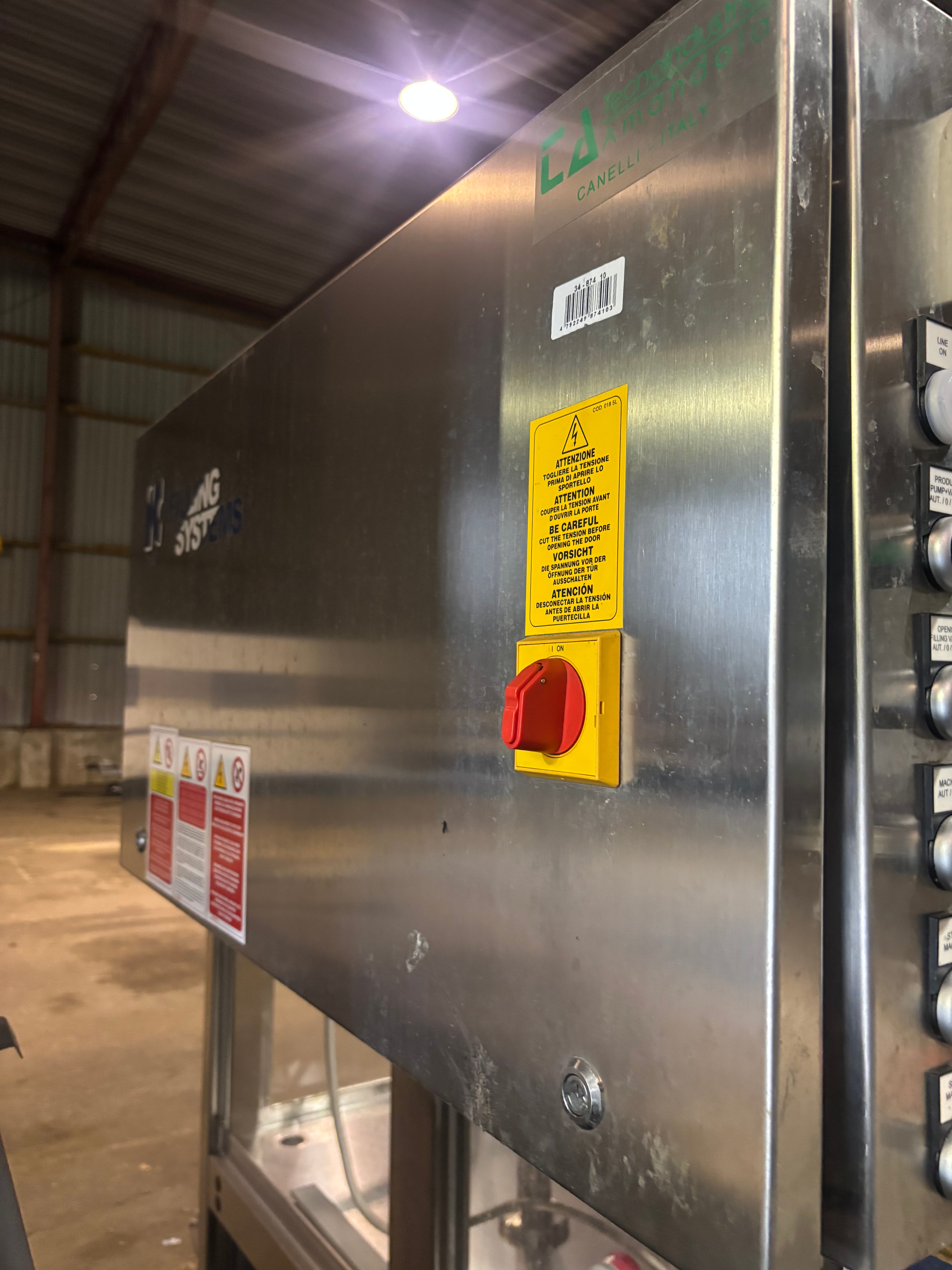

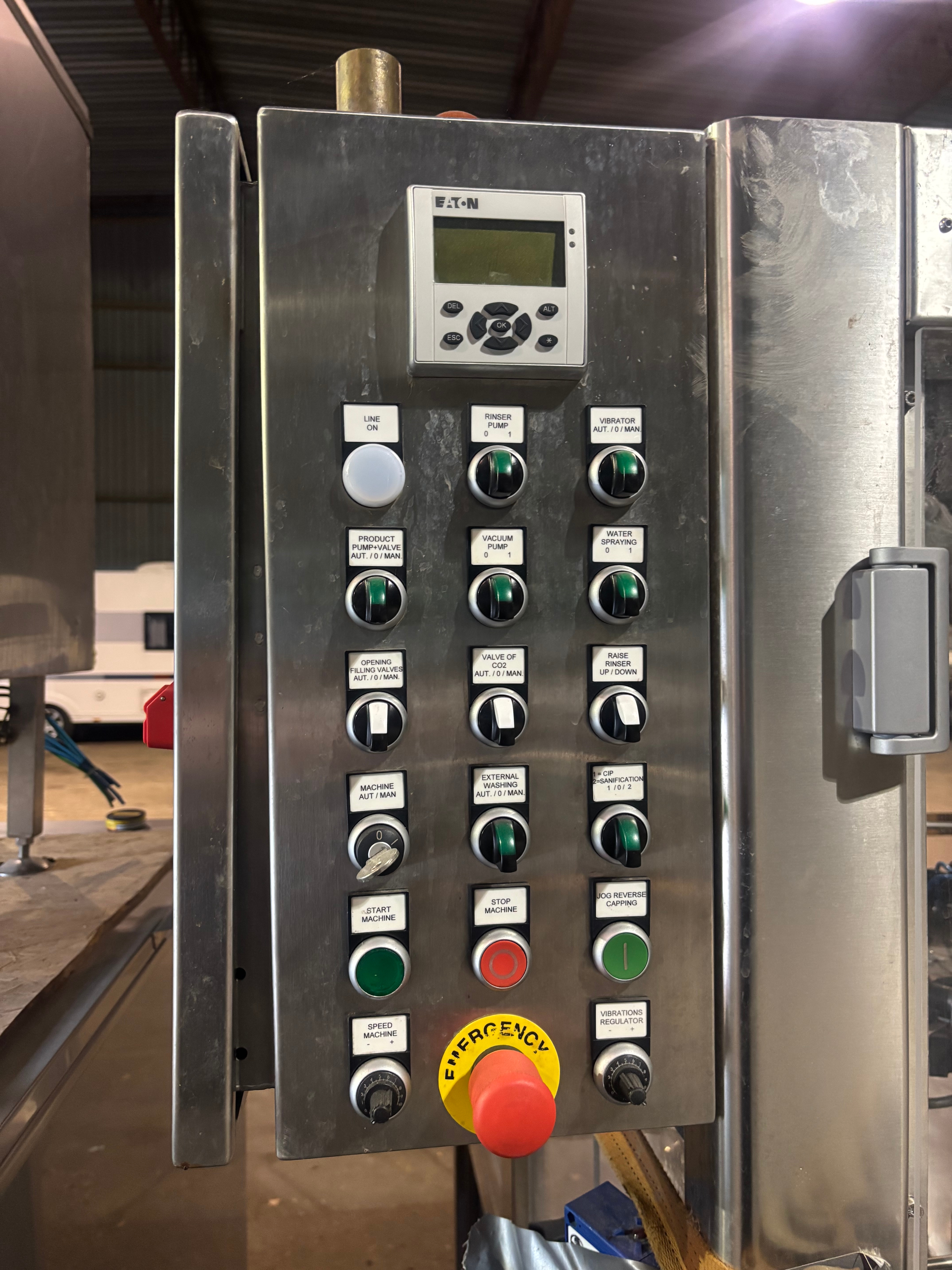

Kontrollpanel (Eaton) med separata reglage för:
-
Vakuumpump
-
Fyllpumpar
-
Kapsylmatning
-
Höjdjustering
-
Extern rengöring
-
Start/stopp
-
Automatiska/manuella lägen
-
-
CE-märkt
-

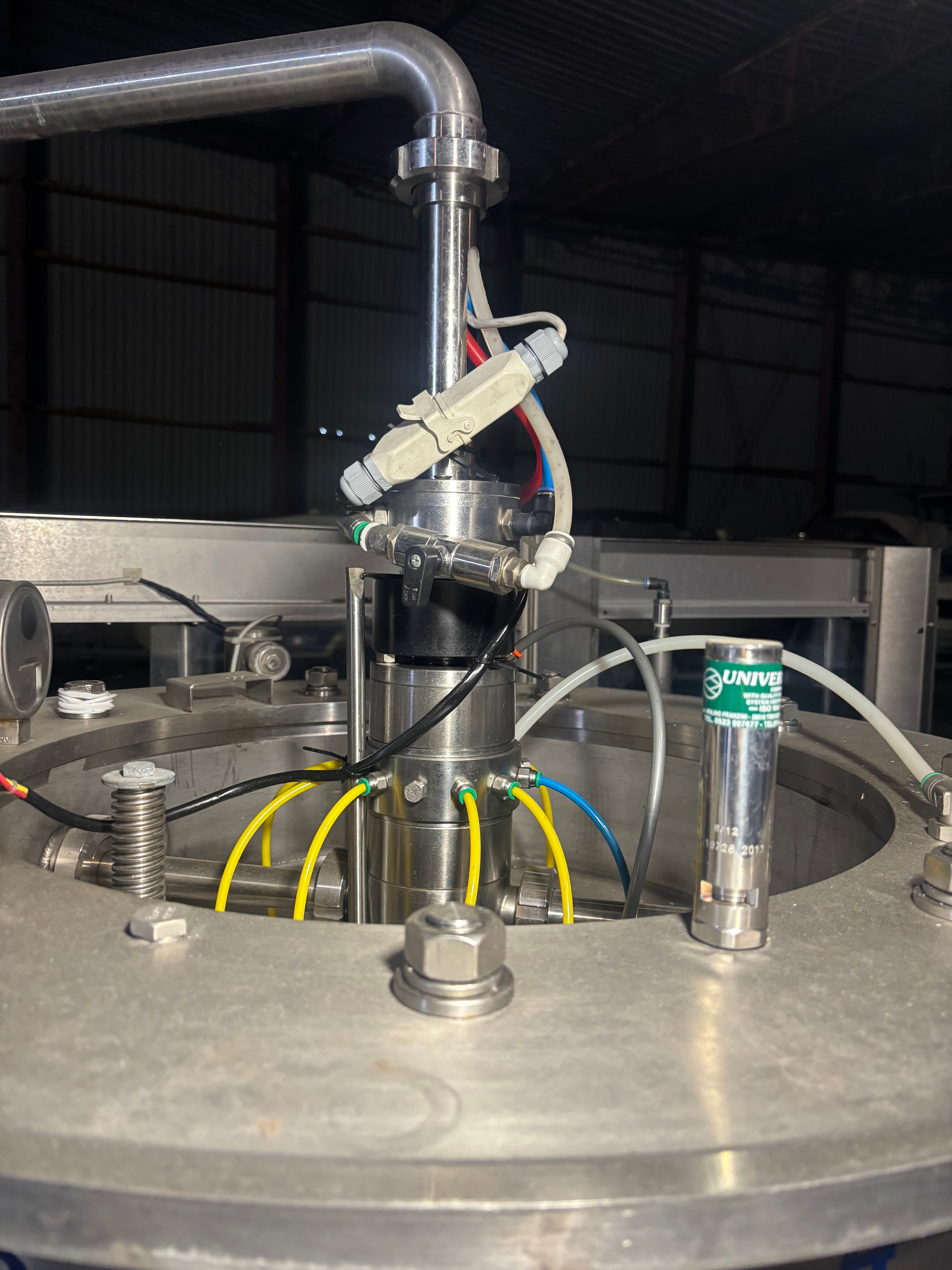

Pneumatik och sensorik från bl.a. Univer
-
Kapsyleringsstation försedd med säkerhetsskydd och justeringsmekanismer
-

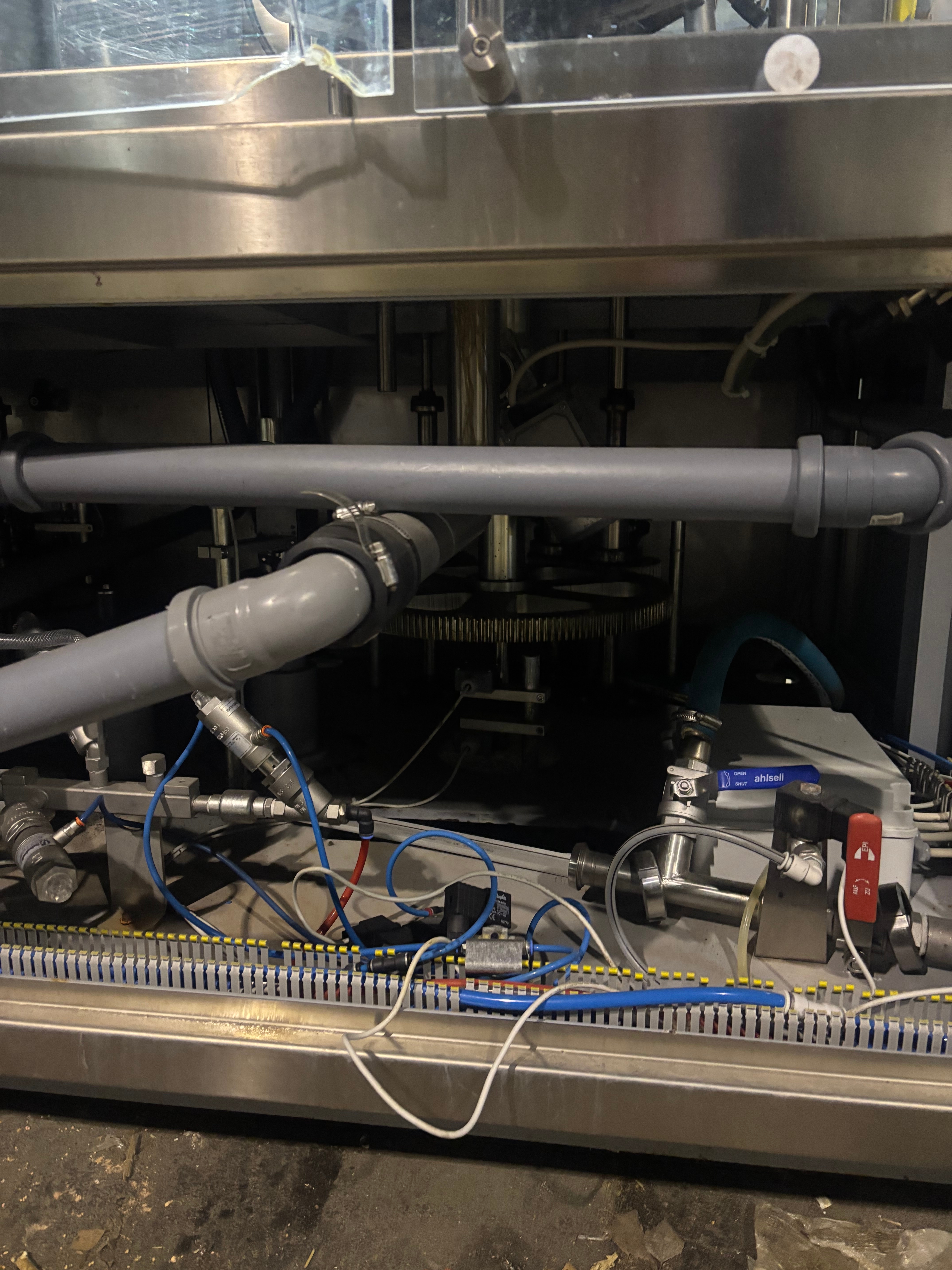

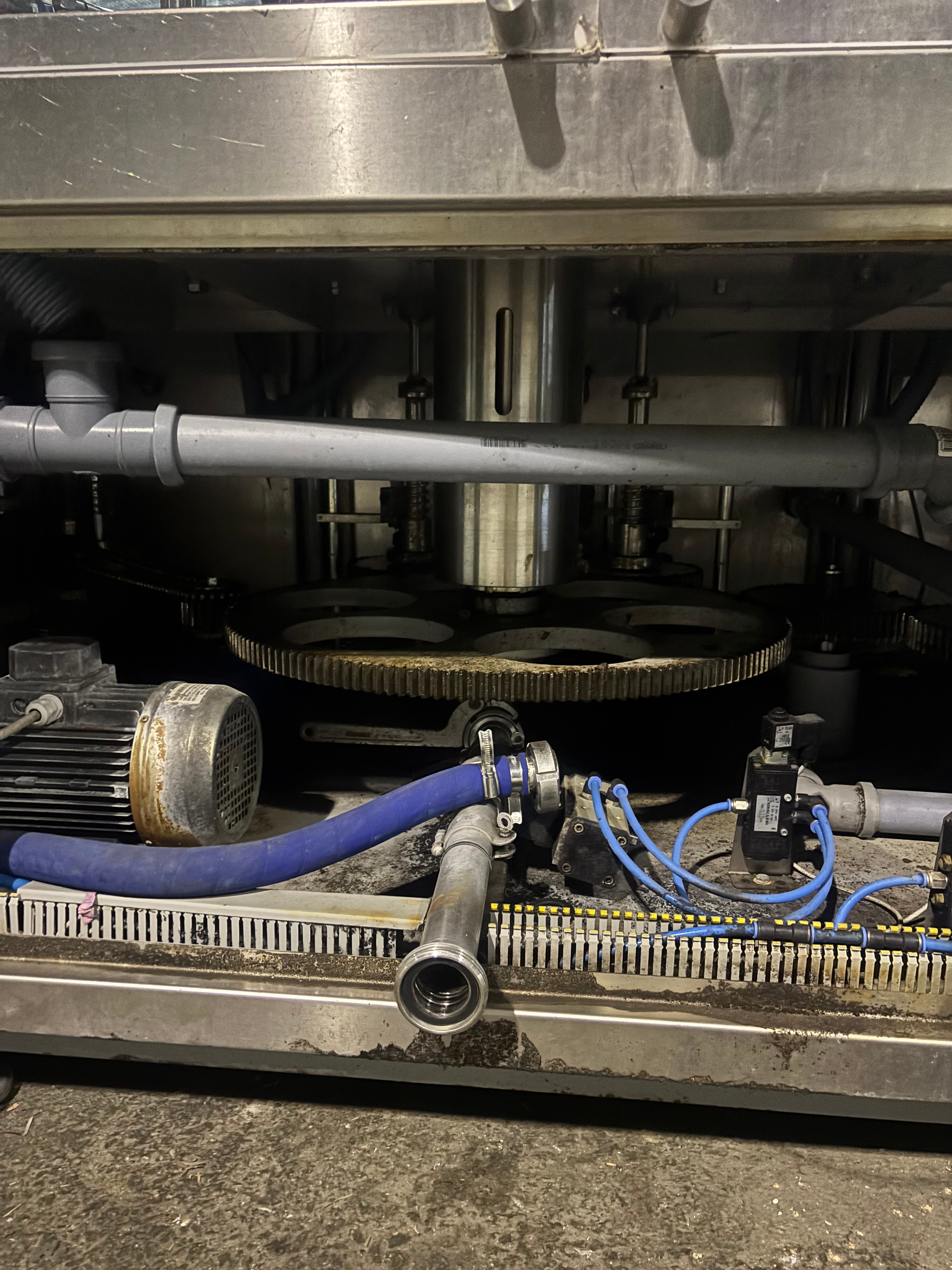

Invändig rördragning och snabbkopplingar för produktflöde och CIP
Övrig information:
-

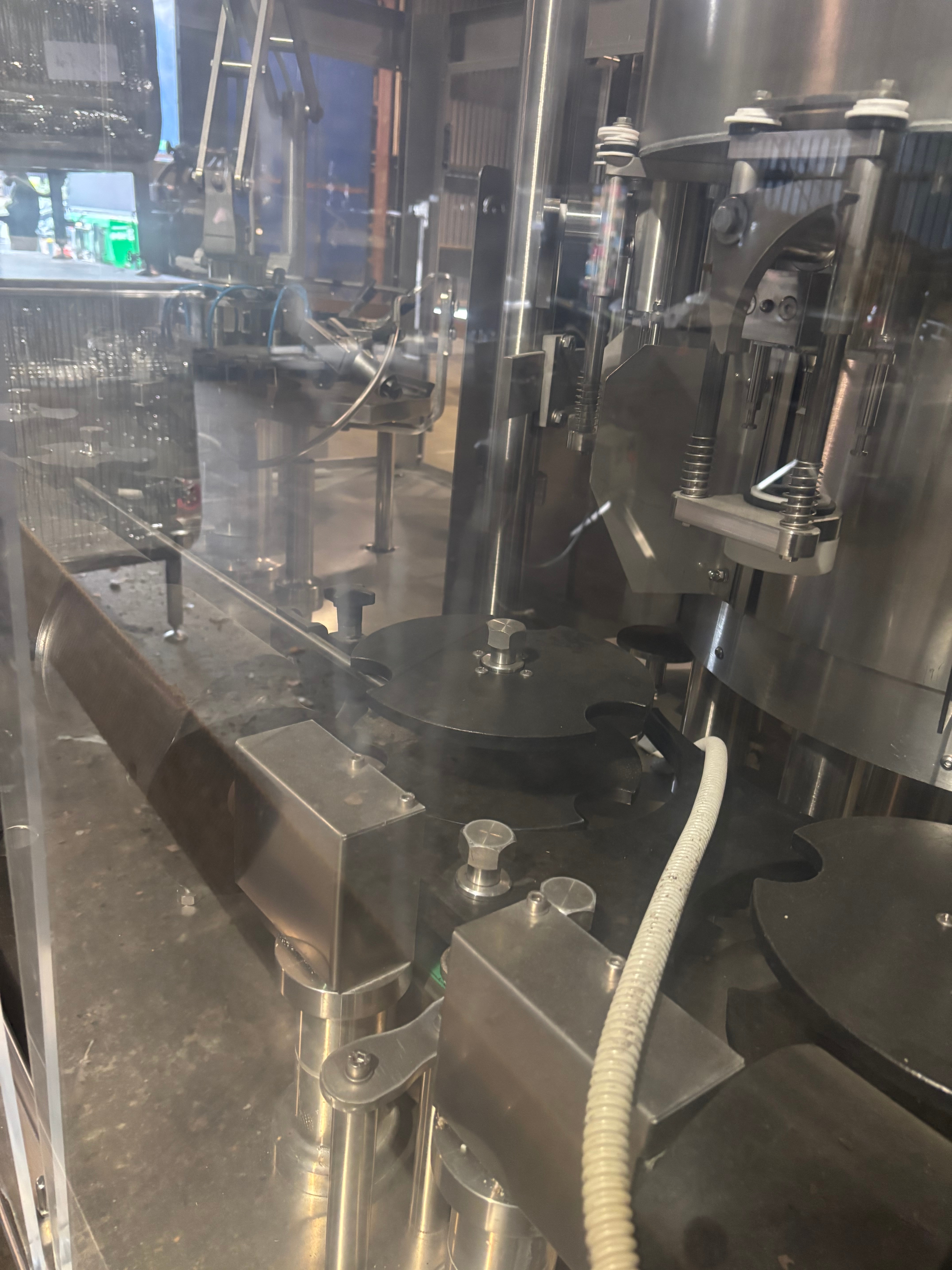

Transparenta skyddskåpor i plexiglas
-
Monterad på justerbara fötter
-

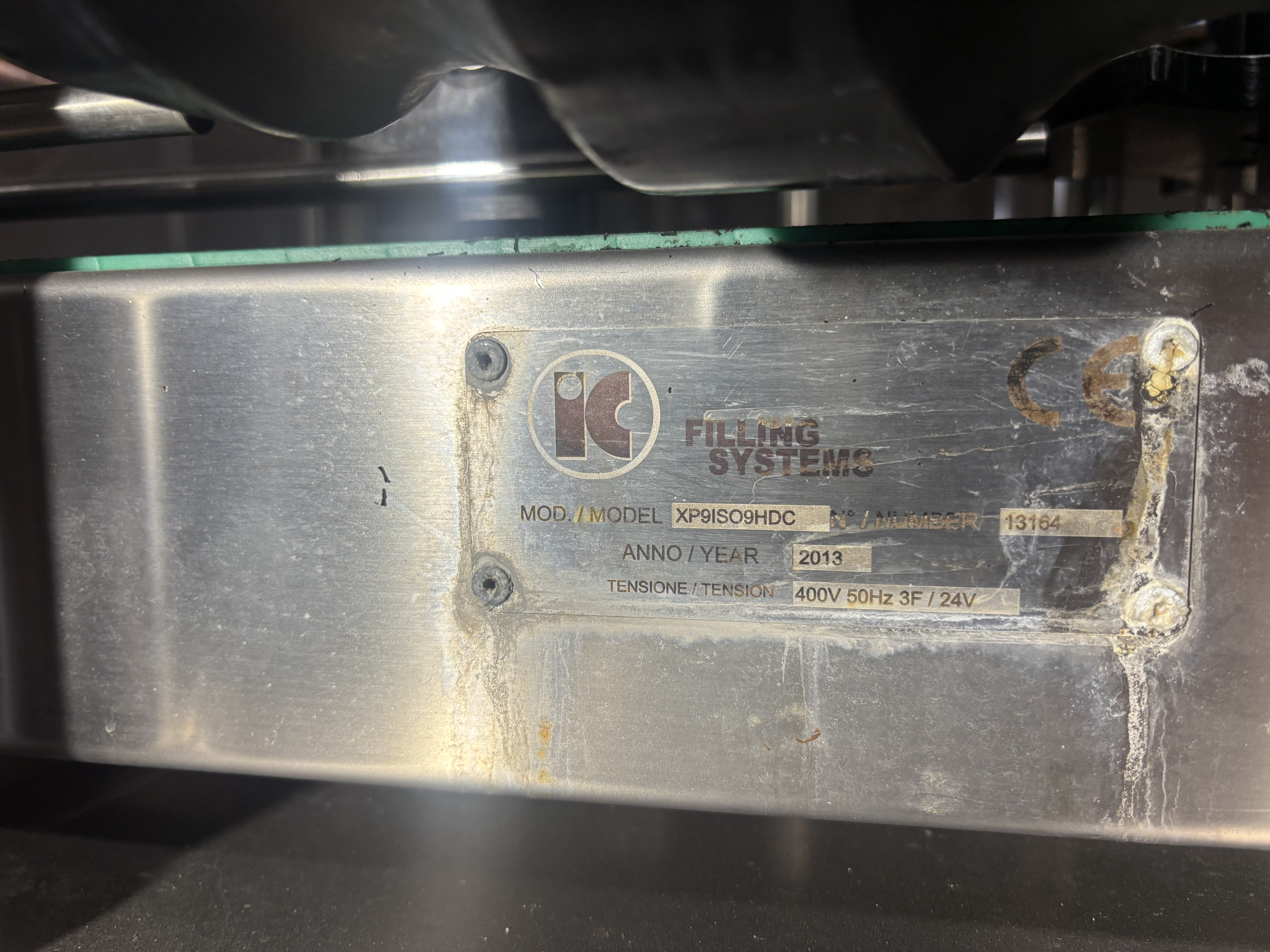

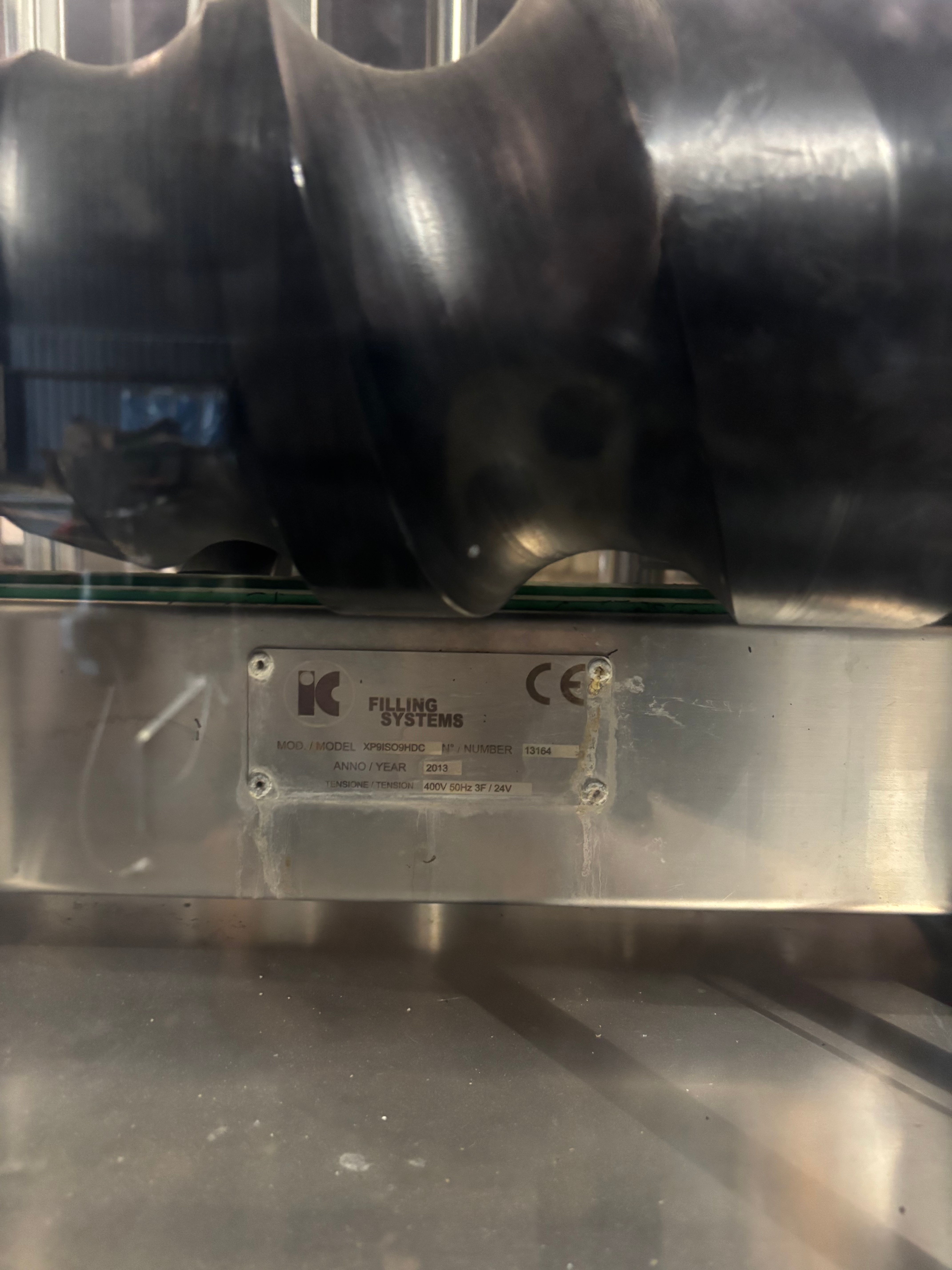

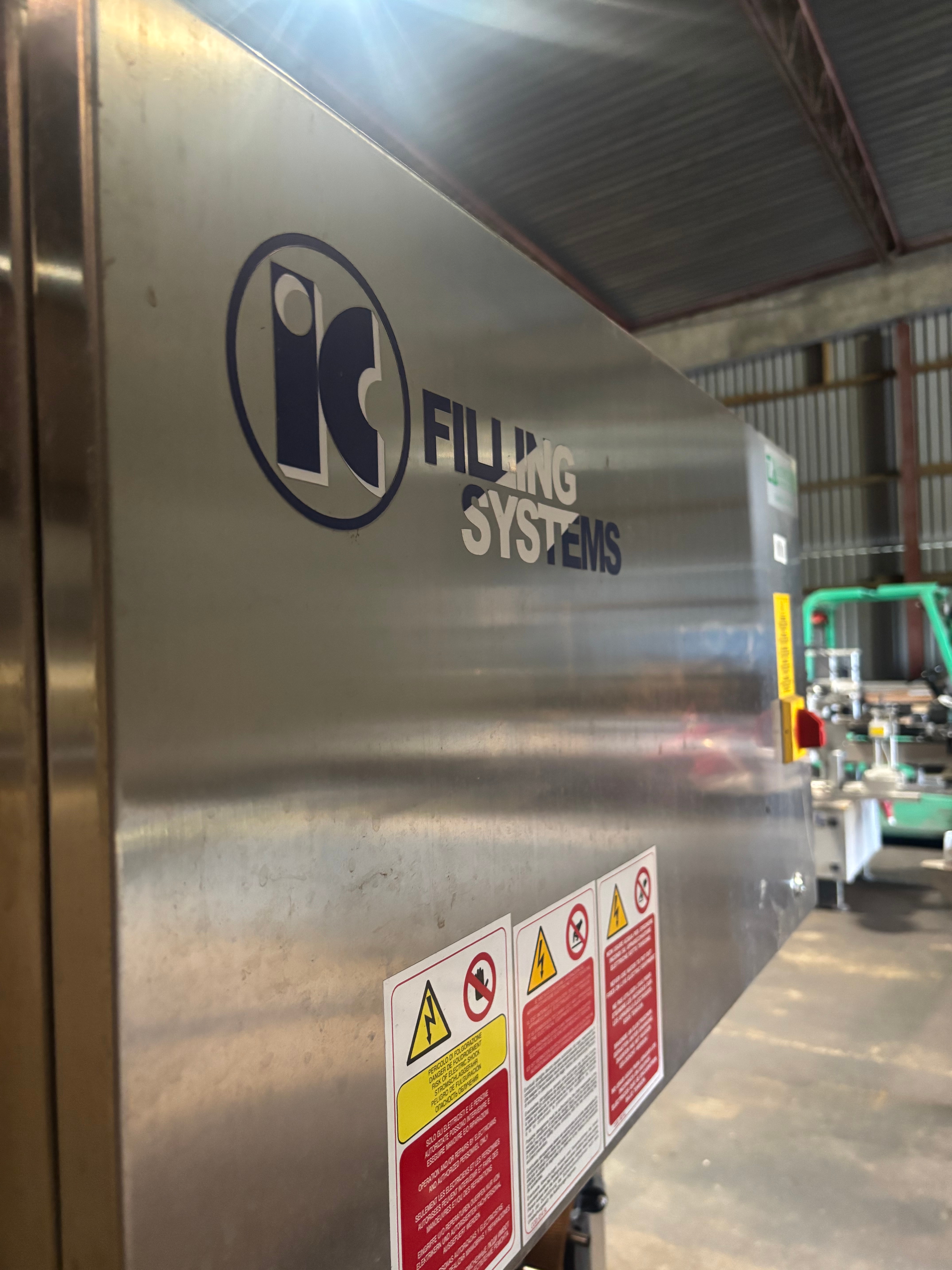

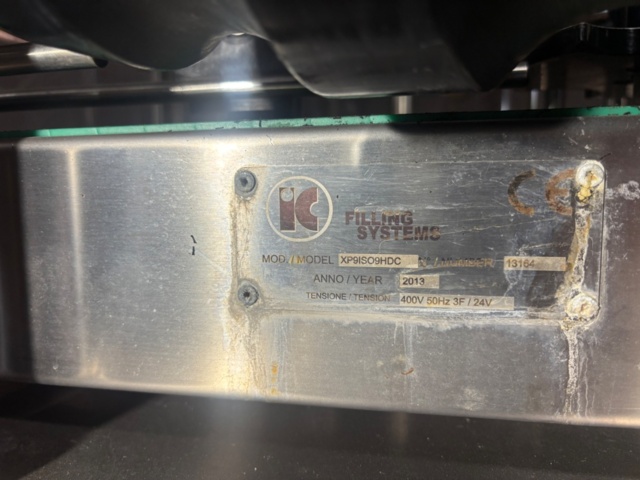

Märkt med tillverkningsskylt och serienummer
-
Maskinen har tydlig märkning av varje station
-
Kraftanslutning via 5-polig CEE-kontakt
-

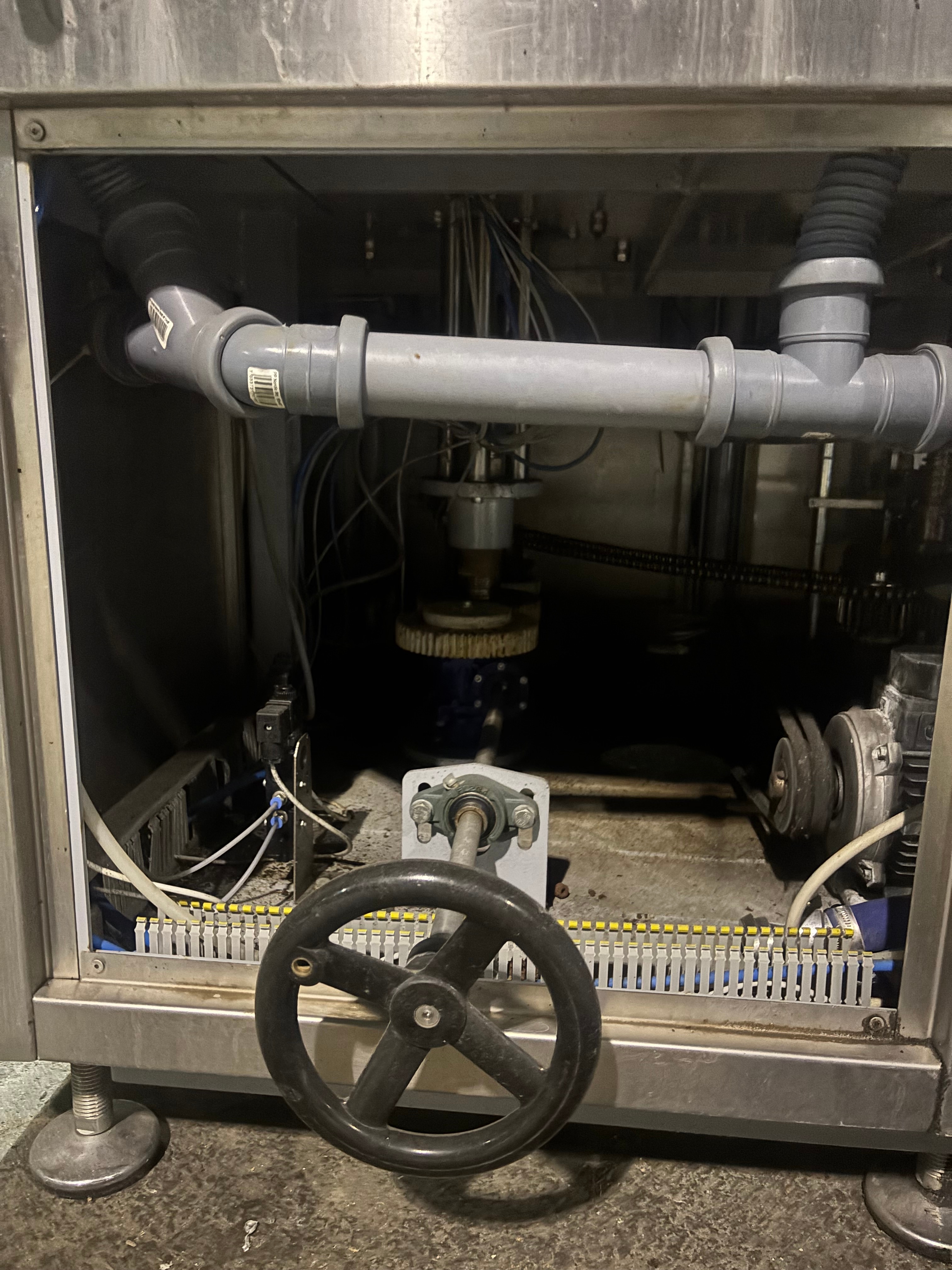

Mekanisk vev för manuell höjdjustering
