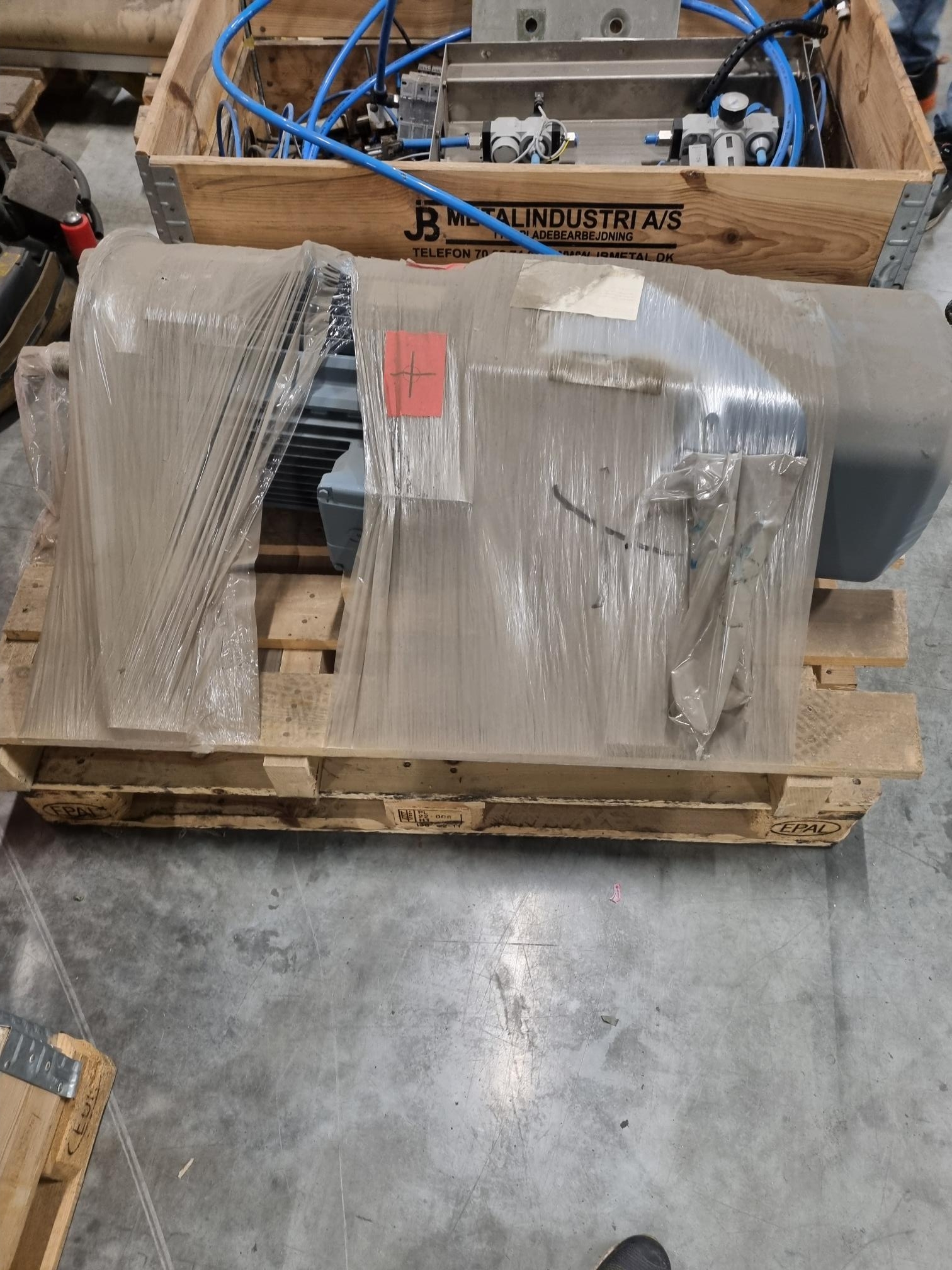

Ny växelströmsmotor DRE180LC4/FF/AV7W, 22 kW

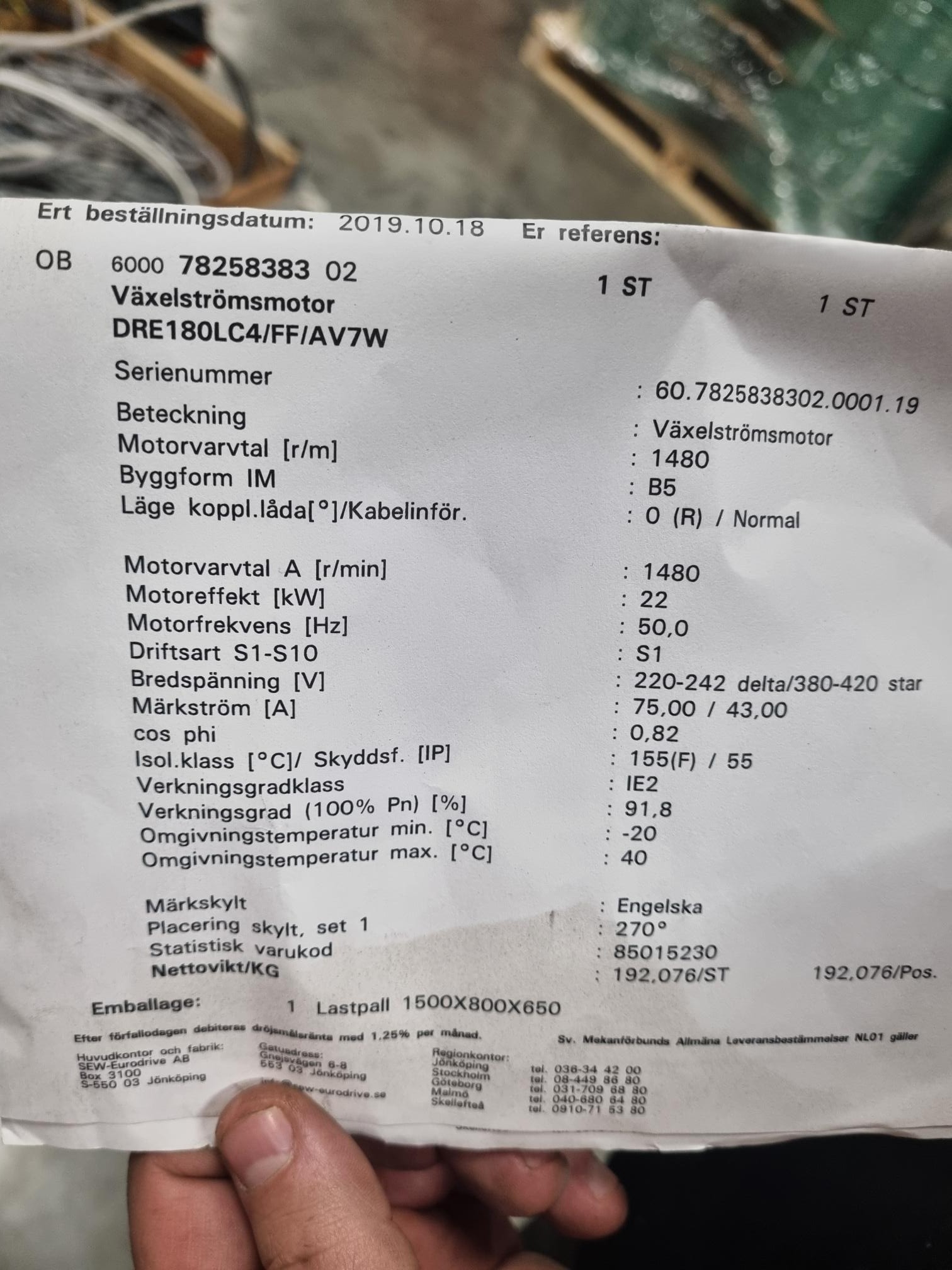

Ny elmotor enligt bildspecifikation
Specifikationer:
- Tillverkare: SEW-EURODRIVE
- Modell: DRE180LC4/FF/AV7W
- Motoreffekt: 22 kW
- Motorvarvtal: 1480 r/min
- Byggform: IM B5
- Skyddsklass (IP): 55
- Isolationsklass: F (155 °C)
- Verkningsgrad: 91,8 % (IE2)
- Märkström: 75,0 A (delta) / 43,0 A (stjärna)
- Spänning: 220–242 V (delta) / 380–420 V (stjärna)
- Frekvens: 50 Hz
- cos φ: 0,82
- Driftsätt: S1
- Omgivningstemp. min/max: -20 °C / +40 °C
Typbeteckningen och dess betydelse:
DRE180LC4/FF/AV7W
- DR: Produktserie för SEW-EURODRIVE:s modulära motorsystem.
- E: Indikerar en motor med High Efficiency (hög verkningsgrad), vilket motsvarar energieffektivitetsklass IE2.
- 180L: Avser ramstorleken (axelningshöjden) och motorlängden ('L' för Long).
- C: Indikerar att rotorkorgen är gjord av koppar (die-cast copper).
- 4: Betyder att det är en 4-polig motor, vilket ger ett visst nominellt varvtal (vanligtvis runt 1400-1500 rpm vid 50 Hz eller 1660 rpm vid 60 Hz).
- /FF: Betecknar en flänsmonterad motor med genomgående hål i flänsen, liknande IEC IM B5-flänsdesignen.
- /AV7W: Denna del av koden hänvisar troligen till specifika tillval eller kundspecifika anpassningar, såsom en viss typ av broms, inbyggd givare eller annan utrustning.
Motorn är designad för användning i ett temperaturområde mellan -20 °C och +40 °C i standardutförande och är en del av SEW:s flexibla system som kan kombineras med olika växelenheter.
För exakta tekniska data, såsom motoreffekt (kW), märkström och vridmoment, rekommenderas det att konsultera det specifika databladet för motorn via SEW-EURODRIVE:s officiella hemsida
