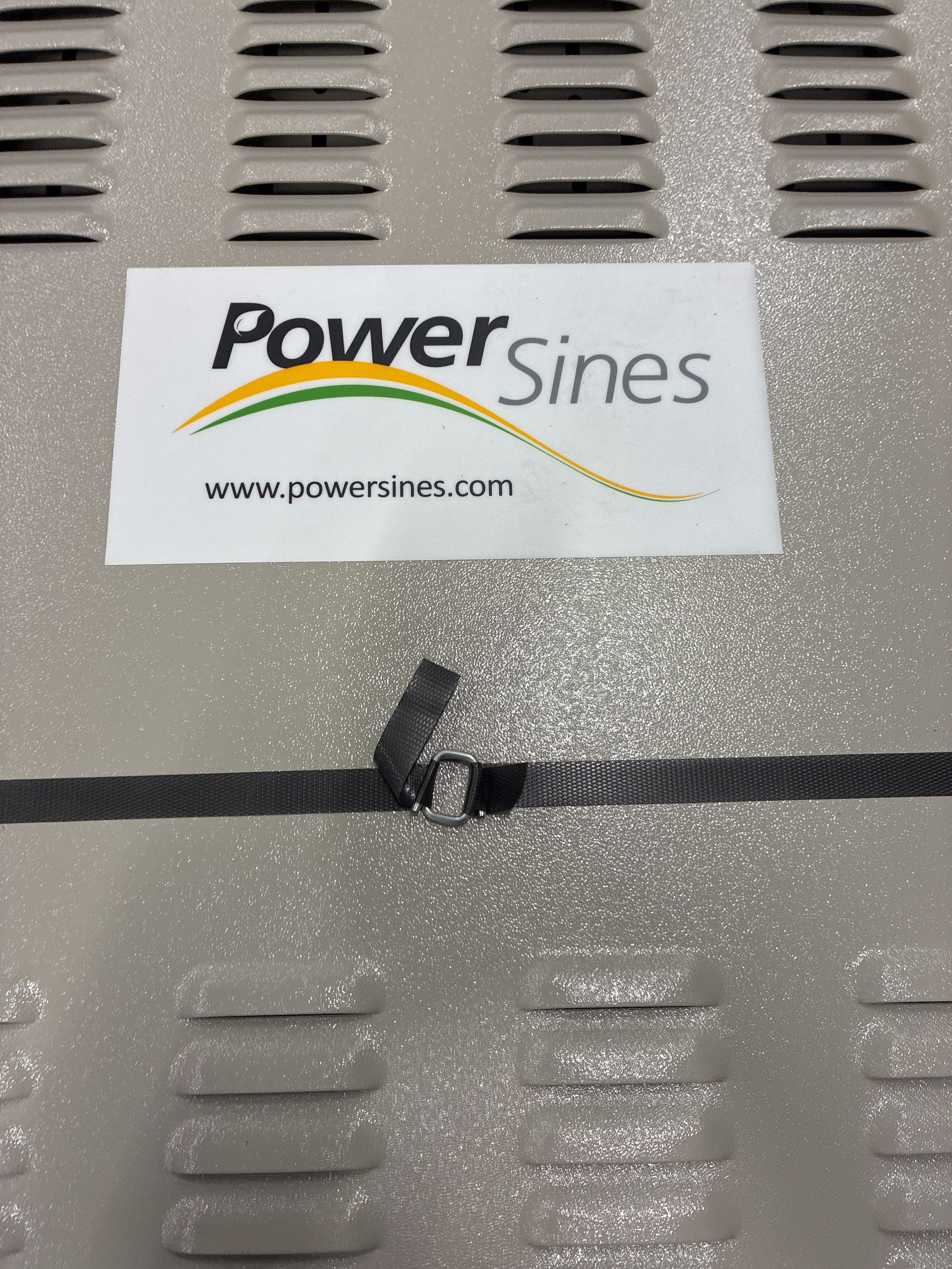

Energibesparings ”Eco enhet” Volt stabilisering - 250A

1. Översikt
ComEC är en avancerad energikontroller utformad för att minska och stabilisera spänningen som tillförs alla elektriska kretsar. ComEC installeras efter huvudbrytaren (MCB) och förser alla anslutna laster med spänning från elfördelningscentralen.
ComEC stabiliserar spänningen på den användardefinierade nivån (standardvärde 213 V) och möjliggör en maximal spänningsreduktion på 20 V från nätspänningen. Toleransen för spänningsstabilisering är cirka ± 2,5 V.
Spänningsreduktion och stabilisering bidrar till minskad energiförbrukning och energibesparing. Besparingsnivån beror på lasttyp, nätspänning och driftläge för varje apparat. ComEC mäter automatiskt alla elektriska parametrar och beräknar besparingsvärden därefter.
ComEC systemen finns i intervallet från 3×80 A upp till 3×320 A.

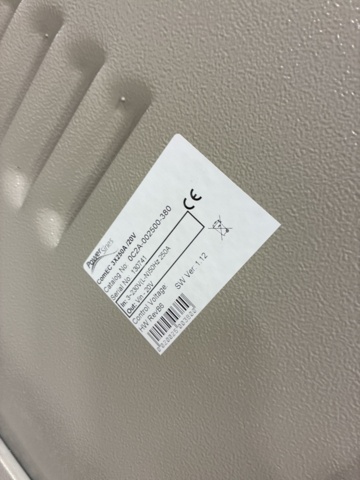

1.1 Hårdvaru  och mjukvarukompatibilitet

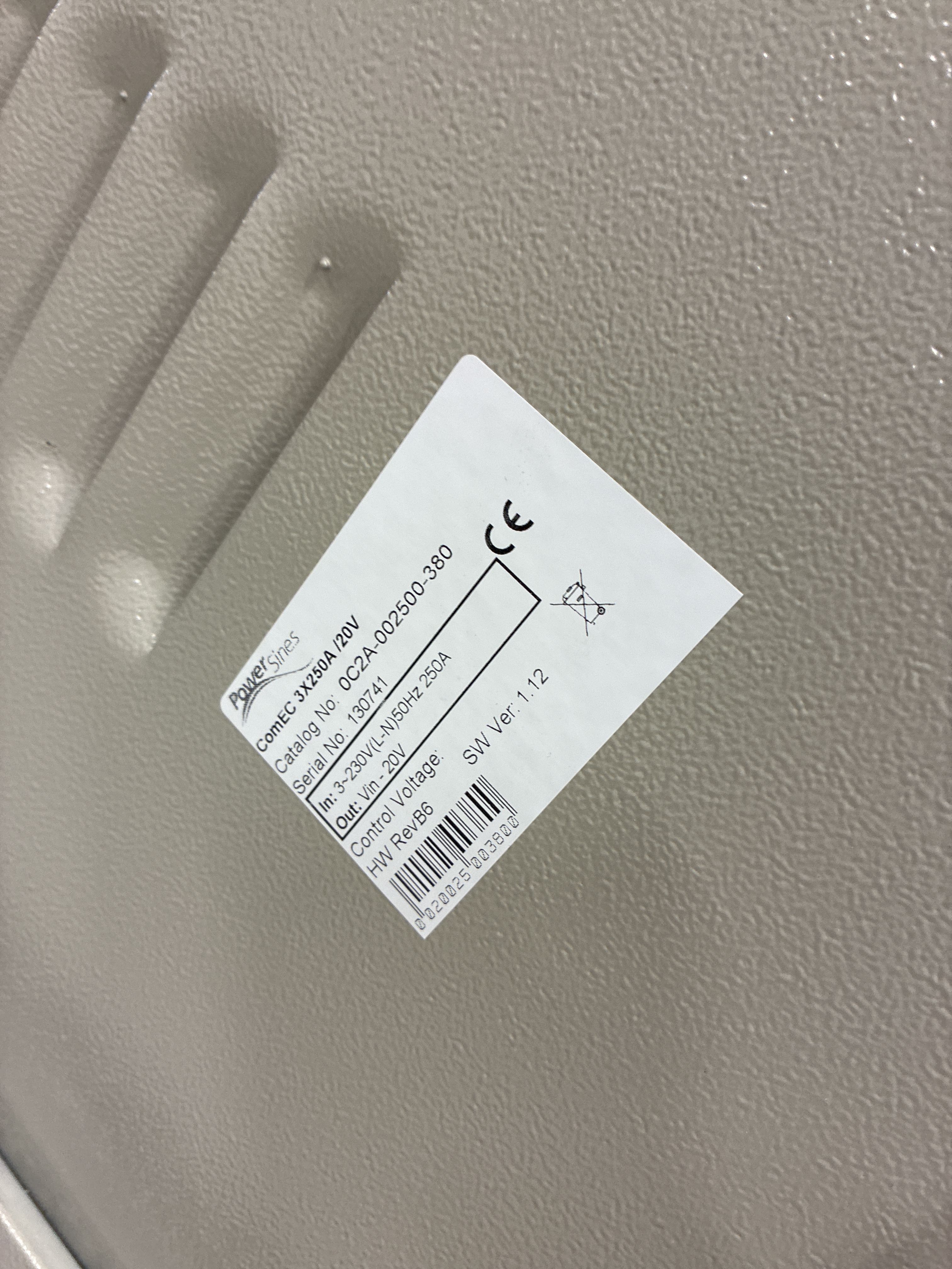

Modell    Mjukvaruversion    Hårdvaruversion
ComEC VS    1.12A    B2
ComEC VS    1.09A    B2
1.2 Termer, förkortningar och definitioner
Term    Beskrivning
IBP    Intern bypass
NO    Normalt öppen
NC    Normalt stängd
CB    Brytare
MCB    Huvudbrytare
PCB    Kretskort
3. Riktlinjer för val av ComEC modell
I en typisk kommersiell installation varierar strömförbrukningen beroende på vilka laster som är aktiva och deras driftläge. Exempelvis drar kyl  eller luftkonditioneringssystem hög ström i kompressordrift men låg ström i viloläge.
Elfördelningscentraler och huvudbrytare (MCB) dimensioneras för att hantera dessa variationer. Vanligtvis installeras MCB med cirka 50 % reservkapacitet. Höga strömmar (över 50 % av MCB storleken) förekommer oftast under korta tidsintervall.
ComEC modellen (märksström) ska väljas så att den matchar MCB storleken i den elcentral där ComEC installeras.
Den maximala strömmen per fas får inte överstiga ComEC:s märkström i ampere. ComEC arbetar kontinuerligt i SAVE läge när den faktiska strömmen är upp till 60 % av märkströmmen och klarar tillfälliga toppar upp till maxnivån.
Om de faktiska strömmarna är mycket låga kan ComEC storleken minskas för bättre utnyttjande och kostnadseffektivitet. I sådana fall bör strömmen per fas inte överstiga 60 % av ComEC systemets märkström.
Om ComEC modellen är lägre än anläggningens MCB bör en inkommande brytare eller MCB inställning kalibreras till ComEC:s märkström.
5. Drift och spänningskontroll
5.1 Spänningskontroll
ComEC möjliggör spänningsreduktion upp till 20 V och stabiliserar utspänningen med en tolerans på ± 2,5 V. Efter första aktivering reduceras spänningen stegvis med 2,5 V tills önskad nivå uppnås. ComEC övervakar kontinuerligt elektriska data på alla tre faser och justerar spänningen enligt förinställt värde (standard 213 V).
ComEC kan arbeta i SAVE läge om inkommande spänning är högre än den nivå som definierats i BYPASS Voltage Gap (standard 7 V). Det rekommenderas inte att installera ComEC där nätspänningen är under 225 V.
5.2 Driftlägen och övervakning
5.2.1 Normalläge
I normalläge levererar ComEC kontinuerligt reducerad och stabiliserad spänning till alla anslutna laster. Vid första start reduceras spänningen gradvis till önskad nivå med en hastighet på 2,5 V/min. Vid ökning sker detta med 2,5 V var tionde sekund.
5.2.2 Astro Clock läge
Astro Clock läget används för anläggningar med utomhusbelysning, t.ex. bensinstationer eller bilhallar. ComEC styr belysningen via en utgångssignal från terminal 13 enligt ett programmerat schema. Vid start ökar ComEC först utspänningen innan Astro Clock signalen aktiveras, och återgår sedan till SAVE läge.
6. Inställningar för ComEC drift

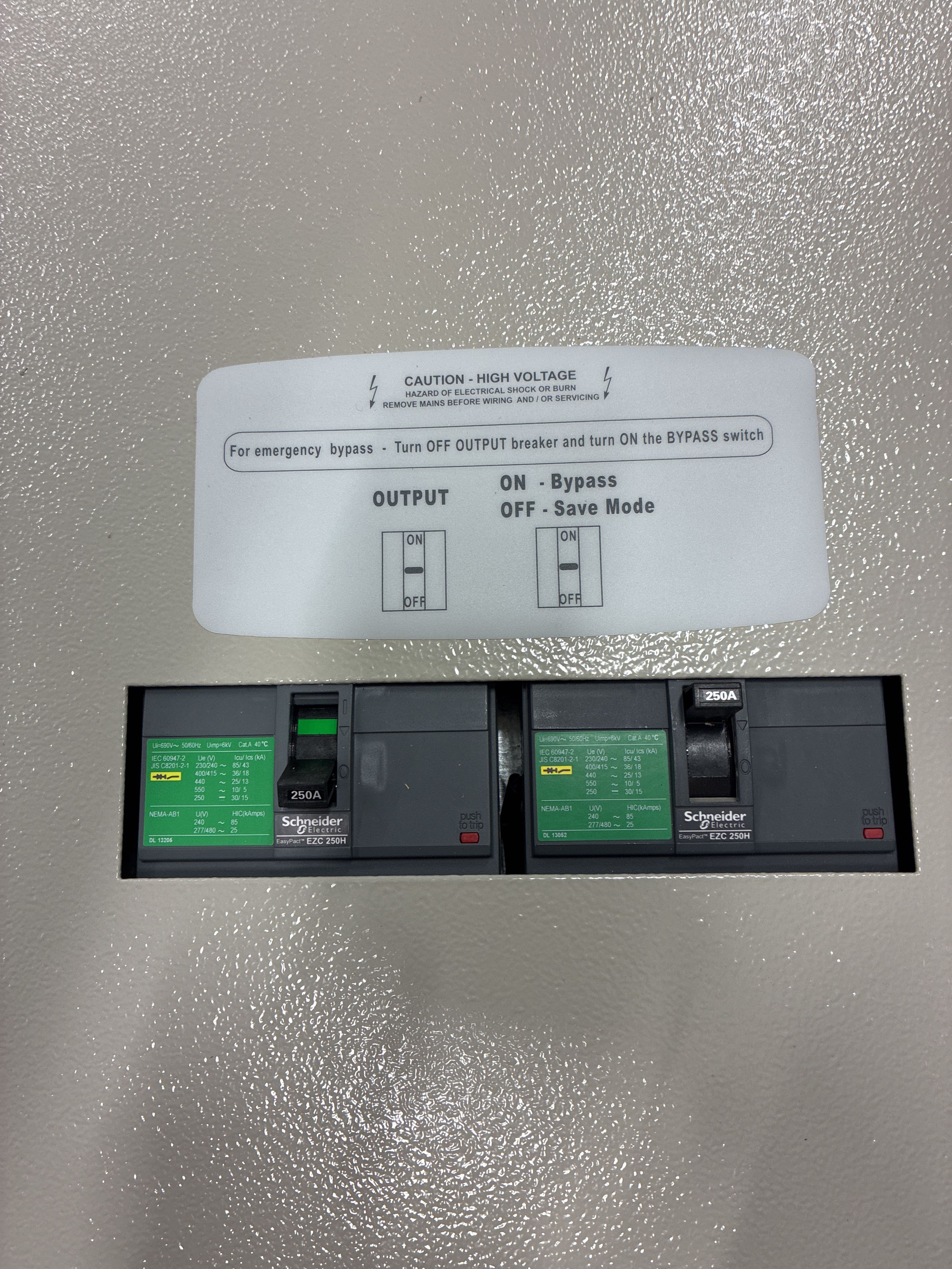

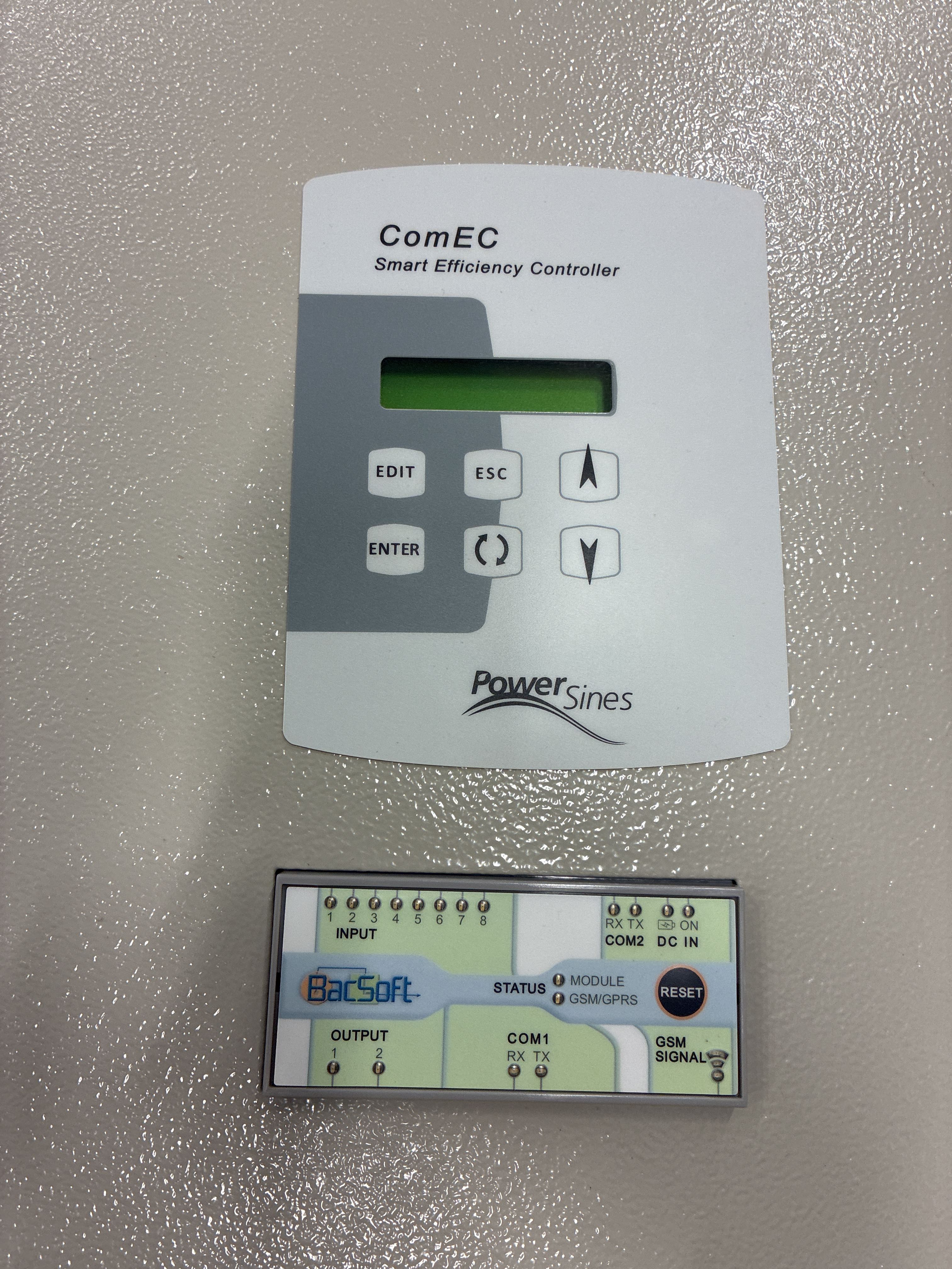

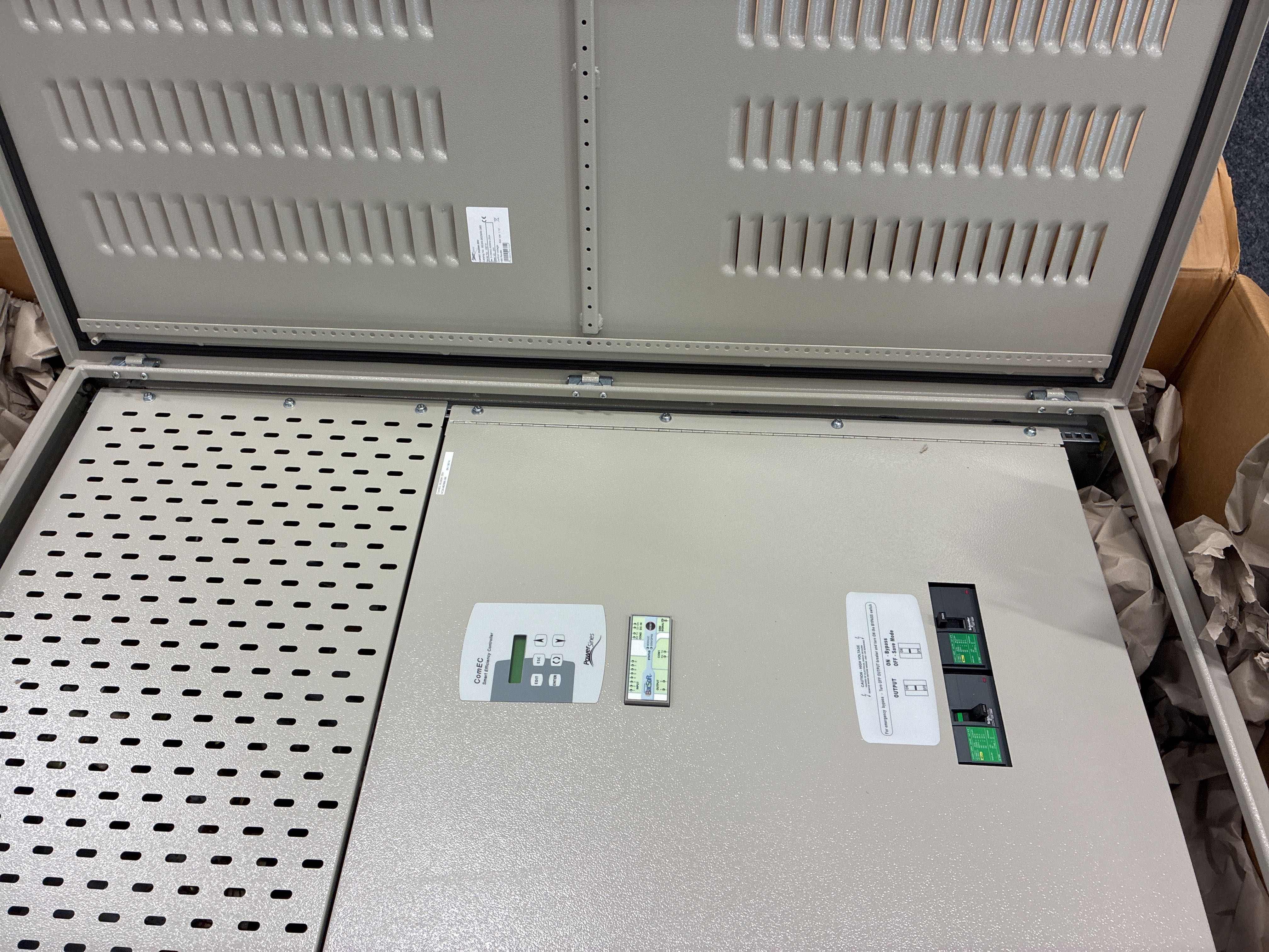

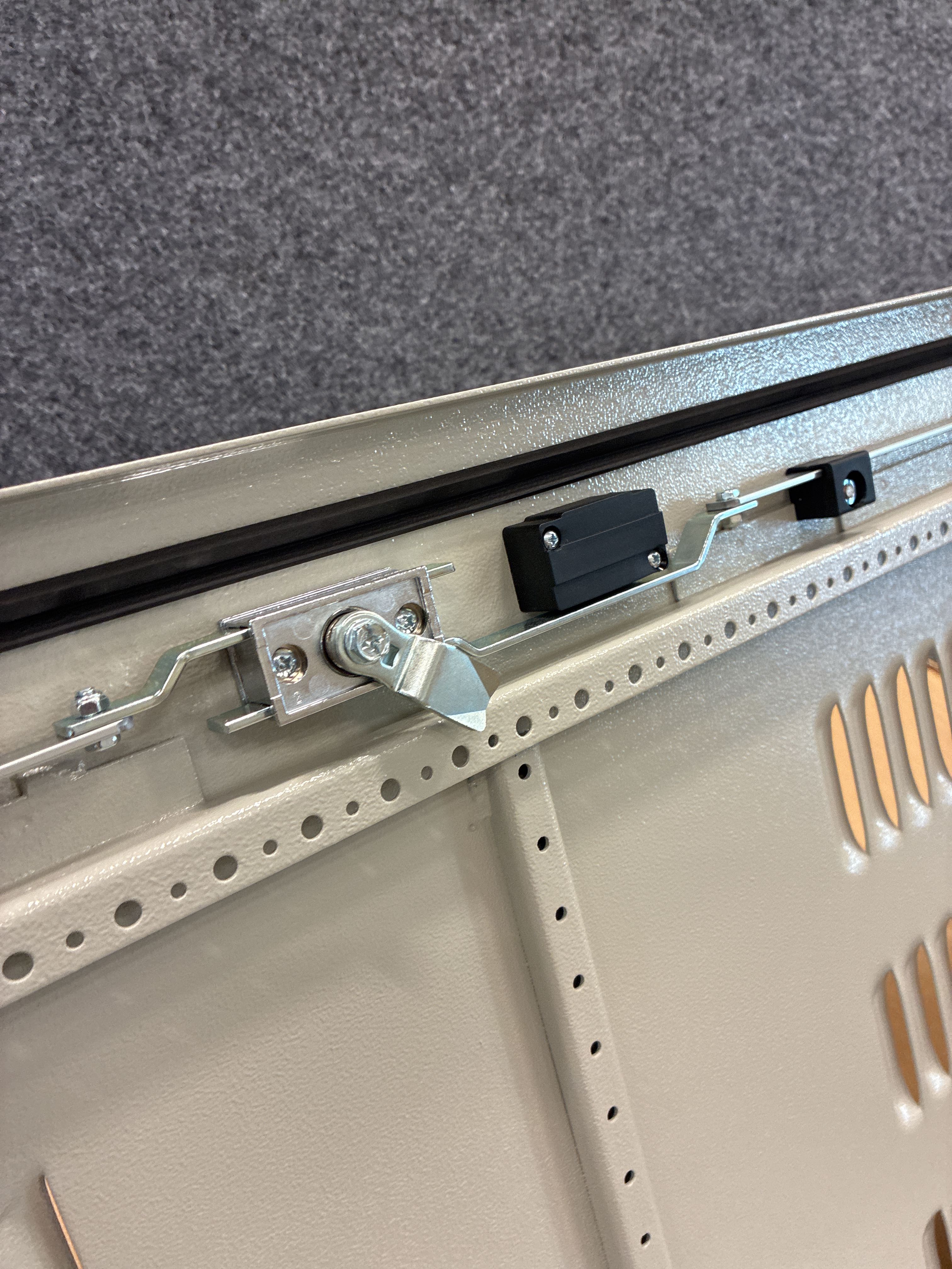

6.1 Frontpanel
Frontpanelen består av:
•    Display
•    Tryckknappar
•    Bypass brytare
•    Utgångsbrytare
Rekommenderad brytarstorlek:
•    3 fas brytare 3×100 A för BYPASS
•    3 fas brytare 3×100 A för utgång, hanterar 3×35 kVA
Frontpanelen används även för programmering av ComEC.
Ritad beskrivning av frontpanelen
Kod
+--------------------------------------+
|              Display                 |
| [▲] [▼] [◄] [►] [Enter]             |
|--------------------------------------|
| OUTPUT CIRCUIT BREAKER   BYPASS SW.  |
| [  O  ]                   [  O  ]    |
|--------------------------------------|
|        ComEC 3×100A–3×35kVA          |
+--------------------------------------+
(Schematisk skiss av frontpanelen med display, knappar och brytare.)
Appendix X – Tekniska data
Tekniska specifikationer
Parameter    Specifikation
Märkspänning    400 V AC ± 10 %, 3 fas
Frekvens    45–65 Hz
Märkström    Enligt ComEC modell
Max tillåten kortslutningsström    65 kA
Skyddsklass    IP20
Omgivningstemperatur    +5 °C till +40 °C
Relativ luftfuktighet    < 90 % vid 40 °C, ej kondenserande
Miljö    Endast inomhus (B INS)
Dimensioner
Modell    Höjd [mm]    Bredd [mm]    Djup [mm]    Vikt [kg]    Max kabelarea
3×250 A    1700    455    385    72    35 mm²
3×320 A    1700    455    385    72    50 mm²
3×400 A    1700    455    385    127    70 mm²
3×520 A    1700    800    455    235    M12 ringkabelsko

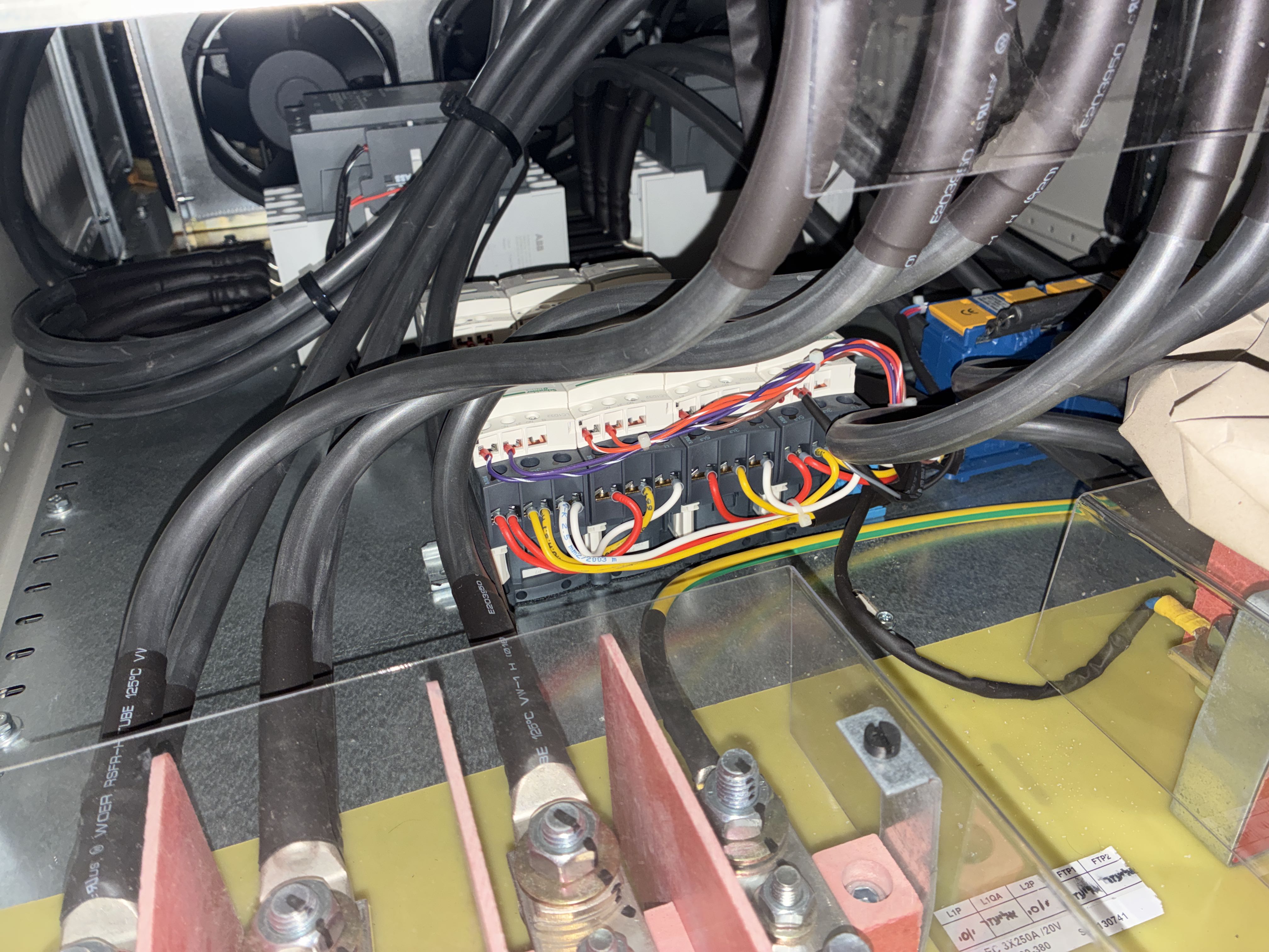

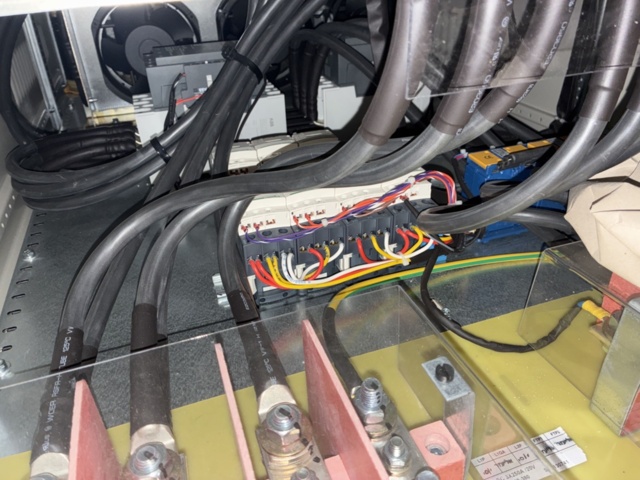

Obs: Alla styrterminaler i ComEC är dimensionerade för kabel med 4 mm² tvärsnitt.

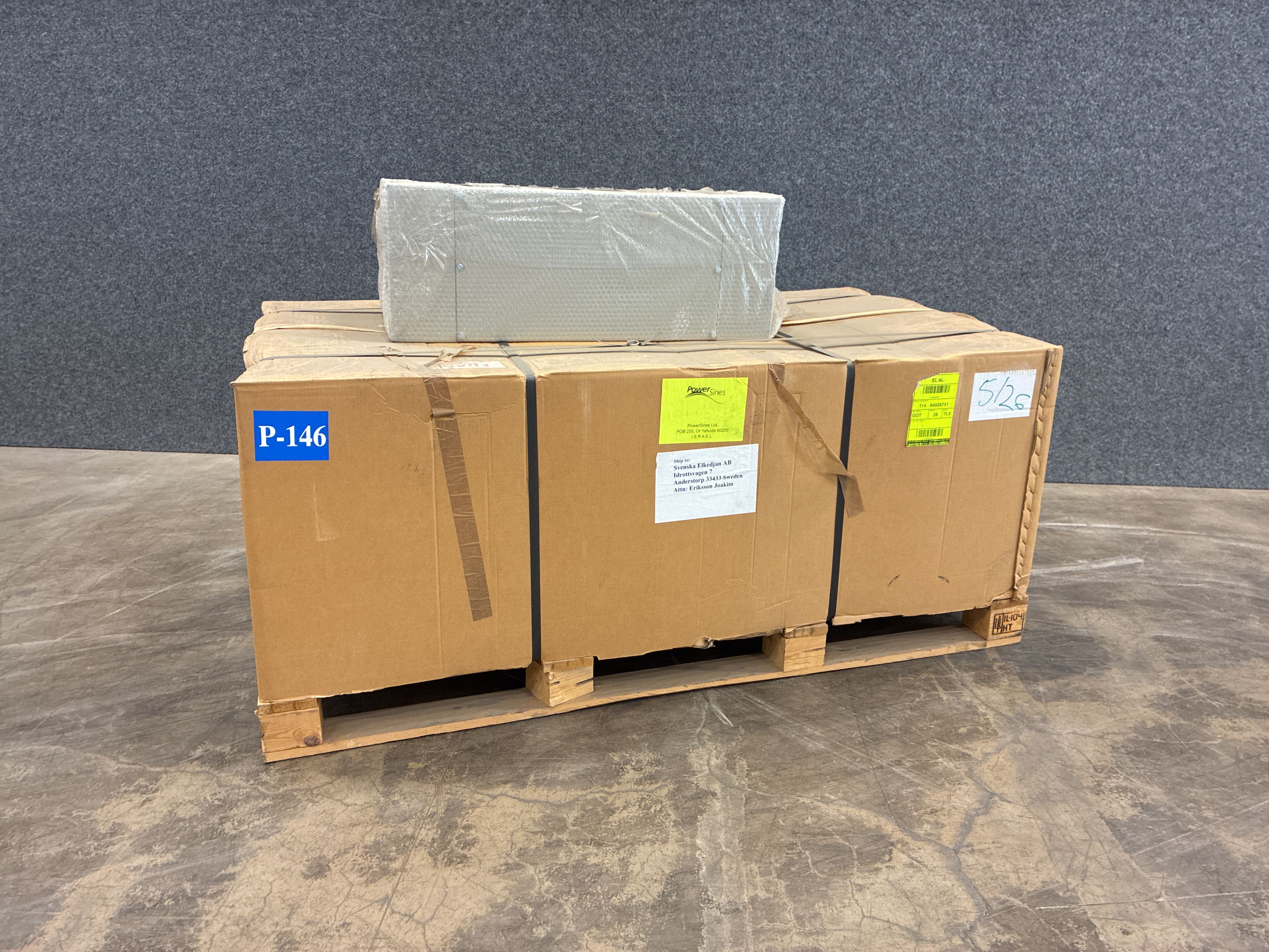

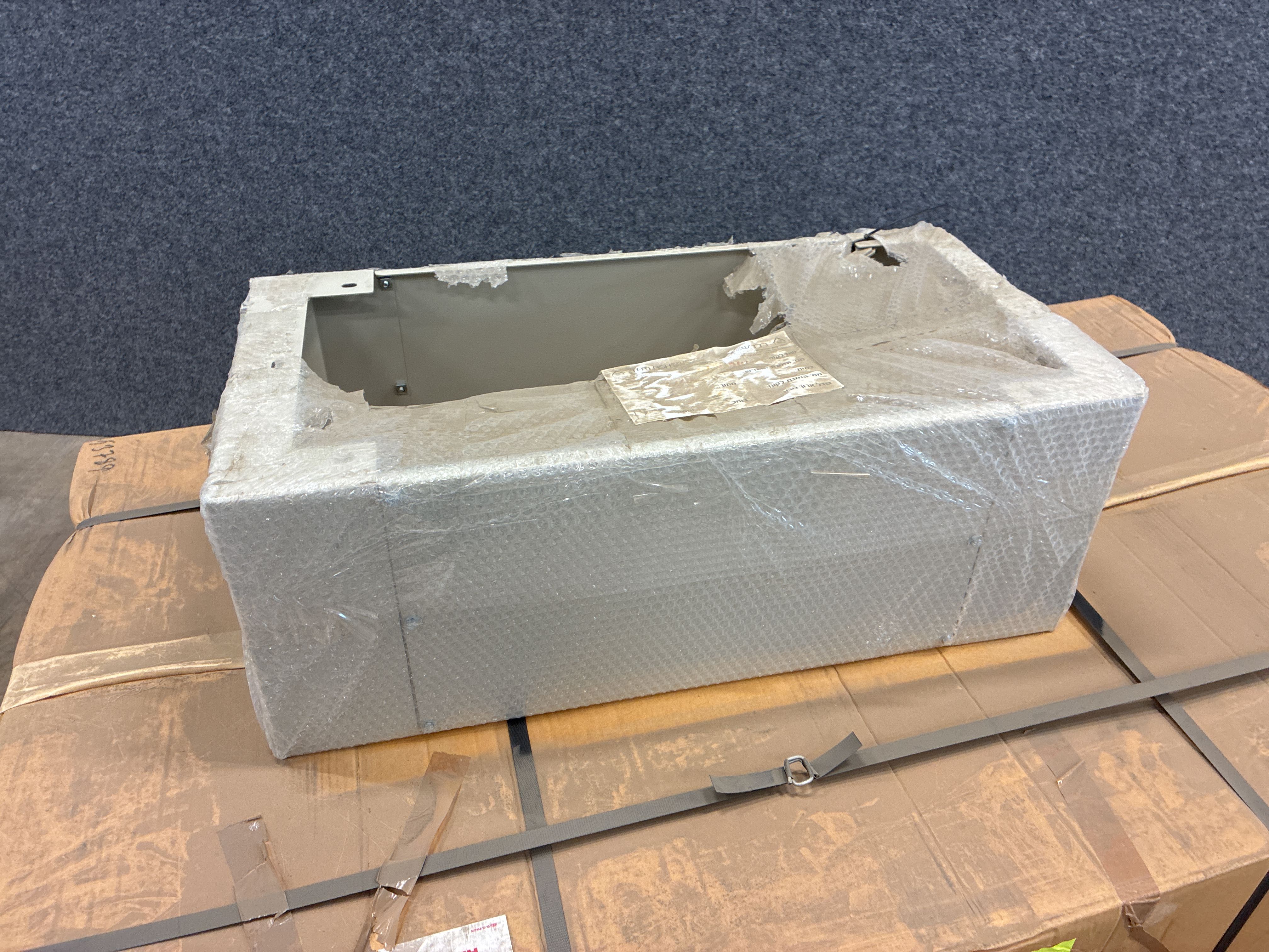

Totalvikt ca 275 kg, inklusive pall & emballage.

Kindsvägen 44 51250 Svenljunga

Ingen visning planerad. Kontakta kundtjänst vid intresse.

Kindsvägen 44 51250 Svenljunga

Utlämning sker efter tidsbokning på nedan länk.

Boka din tid för utlämning via länken: psauction.se/bokning

Tidsbokning skall ske senast 3 dagar efter avslutad auktion.

Hämtning skall ha skett senast 14 dagar efter auktionsavslut annars debiteras du för en lagerhyra för utebliven hämtning.
